ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型HD-SDIカメラ PTC-400HDの製品詳細

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型HD-SDIカメラ PTC-400HD

ELMO(エルモ社)フルHD
パン・チルト・ズームレンズ一体型HD-SDIカメラ

屋外設置対応!フルHD PTZドーム型監視カメラ!

型番:PTC-400HD

価格:¥138,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)
※本製品は納期に3日~5日程度を要します。

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型HD-SDIカメラ PTC-400HD 主な機能と特徴

フルHDによる高精細映像出力

PTC-400HDは総画素数368万画素(H2560×V1440)1/2.3インチCMOSイメージセンサーを搭載し、出力解像度はフルHD(1920×1080)出力に対応。フルHDによる高精細な映像を出力します。

パン・チルト・ズームコントロール

PTC-400HD パン・チルト・ズームコントロール

PTC-400HDはパン350°(左右175°)、チルト210°(上15°、下195°)、旋回スピードは最大100°/秒の広範囲高速パン・チルト操作が可能です。 パン・チルト・ズーム操作は赤外線リモコン(付属)及びPTZコントローラD7313-H(別売)等からカメラコントロールが可能です。

PTC-400HD 赤外線リモコン受光範囲

高倍率ズーム機能搭載

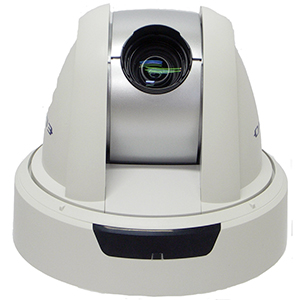

PTC-400HD 光学12倍ズームレンズ搭載

PTC-400HDはメガピクセル対応オートフォーカス機能付光学12倍ズームレンズを搭載。10倍電子ズームと合わせて最大120倍までの高倍率ズームが可能です。大講義室などの広い場所でもご使用いただけます。

プリセットメモリー機能

PTC-400HDは1台で16か所のプリセットメモリーが可能です。(ホームポジション変更可)

Day&Night機能搭載

PTC-400HDは周囲に光量があるときは鮮明なカラー撮影を行い、周囲が暗くなると自動的に感度を上げた白黒撮影に切り替えるICRタイプのDay&Night機能を搭載しています。これにより昼夜を通じた運用が可能です。

RS-485インターフェース採用

PTC-400HDはRSインターフェース採用により、最大223台のカメラ制御が可能です。

HDS-VP40と組み合わせることで映像伝送最長300メートルを実現

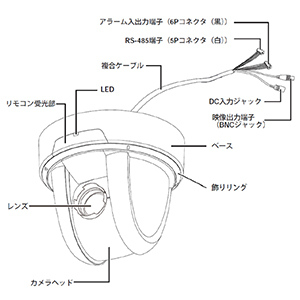

PTC-400HD 各部名称

PTC-400HDは新HD-SDI方式の採用により、別売の多重伝送ユニット「HDS-VP40」を使用することで同軸ケーブルによる映像伝送距離は最長300メートルまでの伝送が可能です。

※非圧縮伝送方式と圧縮映像伝送(VC-2)に対応します。圧縮映像伝送で、別売の多重伝送ユニット
「HDS-VP40」を使用した場合のみ最大300メートルまでの長距離伝送が可能です。
※多重伝送ユニット「HDS-VP40」を使用した場合、PTC-400HDでは電源は重畳できません。

PTC-400HD 各部名称

PTC-400HD 各部名称

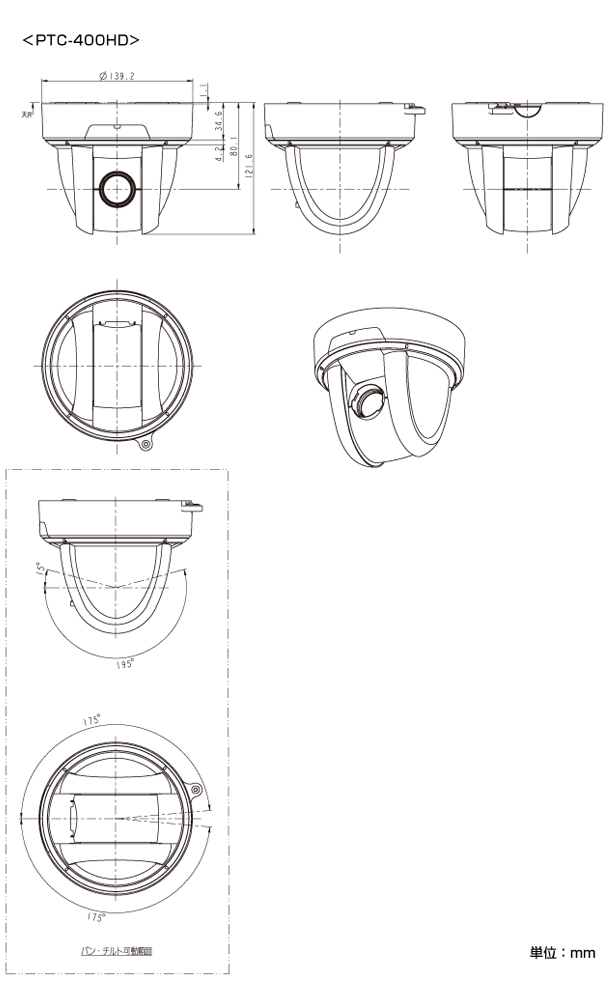

PTC-400HD 本体寸法図

PTC-400HD 本体寸法図

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型HD-SDIカメラ PTC-400HD のご紹介

PTC-400HDはELMO(エルモ社)製のパン・チルト・ズームレンズ一体型ドームカメラのロングセラーモデル「PTC-400C」をベースに、フルHDへの画質向上を図ると共に、別売ユニットを使用することで同軸ケーブルにて最大300mの映像伝送を可能にしたHD-SDI方式のパン・チルト・ズームレンズ一体型ドームカメラです。

イメージセンサーには368万画素(H2560×V1440)の1/2.3インチCMOSイメージセンサーを搭載し、出力解像度はフルHD(H1920×V1080)の高精細映像出力が可能です。また、Day&Night機能を備え、最低被写体照度はカラー時で0.7Lux、白黒時で0.08Luxと低照度下での撮影にも対応します。

パン・チルト稼働域はパン350°(左右175°)、チルト210°(上15°、下195°)の広範囲をカバーし、旋回スピードは最大100°/秒の高速旋回が可能な高性能パン・チルト機能を搭載しています。また、レンズにはオートフォーカス機能付メガピクセル12倍光学ズームレンズ(f3.7~44.4mm)を搭載し、10倍電子ズームと合わせて最大120倍までズームが可能です。フルHD映像の高精細画質も相まって細部まで監視ができるので、PTC-400HDを1台設置するだけで広範囲の監視が可能になります。

PTC-400HDは付属の赤外線リモコンで各操作を行なうことができますが、別売のPTZコントローラーD7313-Hを使うことで、よりレスポンスの良い操作が可能になります。また、別売のHD-SDI VP電源重畳ユニット「HDS-VP40」と組み合わせることで、5C-FB同軸ケーブルを用いた場合の配線距離を、通常最大100m以内のところを300m以内の長距離伝送を可能にし、さらにHDS-VP40側(モニター側)で赤外線リモコンによる操作を可能にします。

PTC-400HDは国産品としては最も低価格で、高性能なフルHD画質のPTZカメラと言えます。充実したオプション品もラインナップしており、高精細なPTZカメラの導入をお考えの方にはコストパフォーマンスも含め、大変お奨めのフルHD PTZカメラです。

※HD-SDI方式のカメラ映像をご覧いただくには※
HD-SDI入力に対応したモニターをご用意いただくか、HD-SDI→HDMIコンバーターを使用してHDMI入力端子を備えたモニターと接続していただくか、HD-SDI監視用デジタルレコーダーからのHDMI出力をHDMI入力端子を備えたモニターと接続することで映像をご覧いただくことができます。

※HD-SDI方式のカメラ映像を録画するには※
HD-SDI監視用デジタルレコーダーをご使用いただく必要があります。

※HD-CCTV/HD-SDIについて※
HD-CCTV/HD-SDIについて詳しくは新世代ハイビジョン防犯・監視カメラシステム HD-CCTV/HD-SDI防犯・監視カメラシステムのページをご覧下さい。

ELMO(エルモ社)フルHD パン・チルト・ズームレンズ一体型HD-SDIカメラ PTC-400HD 製品仕様

カメラ部 撮像素子 1/2.3型 CMOSセンサ
有効画素数 標準:2560(H) x 1440(V)
切り出し:1920(H) x 1080(V)
同期方式 内部同期
解像度 標準(リサイズ):1080p@29.97/25fps、720p@59.94/50fps
切り出し(リサイズなし):1080p@29.97/25fps
画素加算(2X2):720p@59.94/50fps
映像信号方式 HD-SDI / VC-2(要オプション)
最低被写体照度 0.7 lx(カラー)/0.08 lx(白黒) 50IRE
逆光補正 ON/OFF
ワイドダイナミック機能 ON/OFF
揺れ防止機能 ON/OFF
ホワイトバランス オート/ワンプッシュ/マニュアル/室内/屋外
画質調整 輪郭補正
DAY/NIGHT機能 ON/OFF
画像反転機能 上下左右反転
電子ズーム 最大10倍(光学ズーム連動)
マスキング機能 最大9ヶ所
OSDメニュー画面 有り(カメラ設定)
レンズ部 光学ズーム倍率 電動12倍
焦点距離 f = 3.7mm ~ 44.4mm
Fナンバ F1.4 ~ F2.1
水平画角 標準 : 59.2° ~ 5.2°
切り出し : 44.6° ~ 3.9°
フォーカス範囲 1m ~ ∞
レンズ絞り オート(NORMAL / OPEN / CLOSE)
フォーカス調整 フルオート/ワンプッシュ/マニュアル
パンチルト部 パン方向 左 175° 右 175°
チルト方向 上 15° 下 195°
プリセットポイント 16ポイントおよびホームポジション
ホームポジション自動復帰 有り
チルト動作範囲制限 有り(ドームカバー装着時設定可能)
一般性能 電源 DC 12V
動作環境 温度-10~40℃、湿度30~90%
映像信号出力端子 BNC レセプタクル/ 75Ω不平衡
外部制御端子 RS-485 : 5Pコネクタ(白)×1
アラーム入出力 : 6P コネクタ(黒)×1
DC電源入力端子 外部電源ジャック(EIAJ RC-5320A 電圧区分4)
外部制御 RS-485(最大 223台)
CoC(Control over Coax)による外部制御
本体サイズ 直径 139mm 高さ 121mm(突起物・取付金具は含まず)
本体質量 900g(取付金具を含み、ACアダプタは含まず)
同梱内容 PTC-400HD本体
ACアダプター
リモコン(RC-PTY)
リモコン用単4電池×2本
RS-485端子・中継ケーブル(6P、コネクタ色:黒)
天井取付金具
本体固定ネジ M3×5
取扱説明書
製品保証書(保証期間1年間)
環境対応 RoHS指令対応

※製品は予告なしに仕様変更になる場合があります。予めご了承ください。

フルHDバンダルドーム型赤外線投光器搭載監視カメラ PTC-400HD オプション品のご案内

HDS-VP40 HD-SDI VP電源重畳ユニット(4ch) HD-SDI VP電源重畳ユニット(4ch)
型番:HDS-VP40
 価格:¥120,000(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HDと組み合わせて使用することで、配線距離を最大300mまで延長することができます。また、赤外線リモコン操作をHDS-VP40(モニター)側で行うことが可能になります。なお、本製品は電源重畳ユニットとなりますが、PTC-400HDにご使用の場合は、電源重畳できません。
(画像をクリックするとPDFによる仕様書をご覧いただけます。)
クリアドームカバー PTC40CL クリアドームカバー
型番:PTC40CL 価格:¥5,670(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HDに対応したクリアドームカバーです。
直径132.4mm×高さ102.5mm

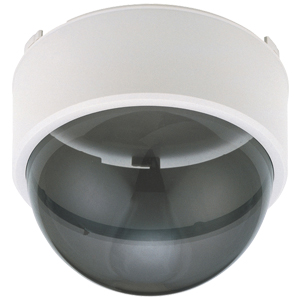

スモークドームカバー PTC40SM スモークドームカバー
型番:PTC40SM 価格:¥5,670(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HDに対応したスモークタイプのドームカバーです。
監視カメラの圧迫感を和らげる効果があります。
直径132.4mm×高さ102.5mm

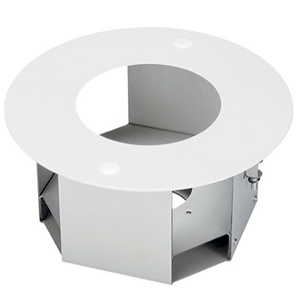

EB-400 天井埋込金具 天井埋込金具
型番:EB-400 価格:¥16,200(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HDに対応した天井埋込金具です。
直径231mm×高さ114mm
(画像をクリックするとPDFによる仕様書をご覧いただけます。)
EB-400 天井埋込金具 壁面取付金具
型番:EB-401A 価格:¥12,960(税込) ※納期通常3~5日要します。
カートに入れる(購入数はカート内で設定してください)
PTC-400HDに対応した壁面取付金具です。
(画像をクリックするとPDFによる仕様書をご覧いただけます。)
PTZコントローラー PTZコントローラー
型番:TH-ZCT02 価格:お見積り品(価格お問い合わせください)
※納期通常3~5日要します。


RS-485制御によりPTC-400HDををコントロールできます。
3軸操作、プリセット移動などを行うことができます。
(こちらよりPDF形式の製品仕様書をご覧いただけます。)
HD-CCTV/HD-SDI防犯・監視カメラ用周辺機器 HD-CCTV/HD-SDI防犯・監視カメラ周辺機器

HD-CCTV/HD-SDI防犯・監視カメラ用の配線ケーブル、コンバーター、
モニター等の周辺機器はこちらのページに掲載しております。
HD-CCTV/HD-SDI防犯・監視カメラ対応映像・電源ケーブル HD-CCTV/HD-SDI監視用デジタルレコーダー

HD-CCTV/HD-SDI防犯・監視カメラ用の録画装置、
HD-CCTV/HD-SDI監視用デジタルレコーダーはこちらのページに掲載しております。
ケーブル HD-SDI対応ケーブル

本製品には配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途HD-SDI対応ケーブルをお買い求め下さい。
