4chフル動画録画対応高性能HD-SDI監視用デジタルレコーダー PF-RN004SHD

4chフル動画録画対応
高性能HD-SDI監視用デジタルレコーダー

耐久性に優れた業務用HD-SDIレコーダー

型番:PF-RN004SHD

※販売終了しました。ありがとうございます。

- 展示品特価のご案内 -
こちらの製品は当店展示で使用していたものとなります。
展示品の為、本体に多少の傷や汚れはございます。なお、HDDは経年劣化による影響がありますので新品(セキュリテイ用2TB HDD)に載せ替えて納品させていただきます。但し、メーカー保証期間は終了しておりますので製品保証は納品後2週間となりますがご了承下さい。展示品処分特価でのご提供となりますが、業務用HD-SDIレコーダーなのでHD-SDIカメラを高品質録画なさりたい場合にお奨めです。

4chフル動画録画対応高性能HD-SDI監視用デジタルレコーダー PF-RN004SHD 主な機能と特徴

1080pのフルHD高解像度録画対応

PF-RN004SHDはHD-CCTV/HD-SDI防犯・監視カメラを最大4台まで接続でき、それぞれのカメラ映像をフルHD解像度(1080p)で録画することができます。フルHDの高解像度録画が可能なのでアナログ防犯・監視カメラでは判別出来なかったものが判別可能になる等の大きなメリットがあります。さらに、PF-RN004SHDは動画録画性能も大変優れており、各カメラ映像を30fpsのフル動画による録画が可能です。(4台合計で120fps)

▲PAGE TOP

プログレッシブ高画質録画

アナログ防犯・監視カメラで主流となっている撮影方式のインターレース方式だと動きのない被写体はくっきりとした高画質な映像を記録・再生できる一方で動きのある被写体を記録・再生した場合には、輪郭にギザギザとしたノイズ(インターレース縞)が発生してしまいます。 HD-CCTV/HD-SDI防犯・監視カメラはプログレッシブスキャン方式を採用している為、動きのある被写体に強く、輪郭もなめらかでインターレース縞が発生せず、動きのある被写体をくっきりと確認することができます。

PF-RN004SHDではプログレッシブ高画質録画が可能なので、録画データを再生した時に再生画面を一時停止にした際、安定した映像をご覧いただくことができ、もちろんスナップショットで静止画保存した場合にも高画質で保存することができます。

※低照度下での撮影時や早い動きの被写体では残像のようなブレが発生する場合があります。

動画圧縮方式にH.264を採用

PF-RN004SHDは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することでフルHDの高解像度でも長期間の監視録画を実現しました。

▲PAGE TOP

4入力対応・4分割機能搭載

PF-RN004SHD 4入力対応・4分割機能搭載

PF-RN004SHDは画面4分割器を搭載し、最大4台までのHD-SDI防犯カメラの接続が可能です。各1台ずつのカメラ映像はもちろんのこと、画面分割をして4台までのカメラの映像を同時にモニタリングしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

PF-RN004SHDは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

4ch音声記録対応

PF-RN004SHDは音声4入力・音声1出力端子を搭載しているので、映像だけでなく音声の記録を行なうことが出来ます。各カメラ毎に音声を入力できるので、すべてのカメラ映像に音声を記録させることもできます。

▲PAGE TOP

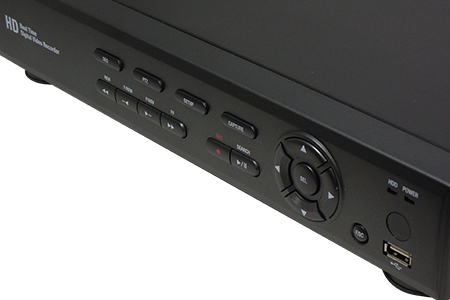

質感の良いスマートな操作パネルを採用

PF-RN004SHD 質感の良いスマートな操作パネルを採用

PF-RN004SHDは質感の良いスマートな操作パネルを採用しています。
シンプルなボタン配置とレスポンスの良い操作ボタンで、本体操作作業を容易にします。

▲PAGE TOP

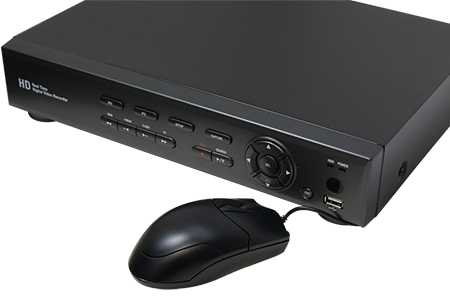

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

PF-RN004SHD USB光学式マウスによる操作

PF-RN004SHDは優れたグラフィカルユーザーインターフェイスにより、
マウス操作による直感的な操作ができます。

▲PAGE TOP

赤外線リモコン操作に対応

PF-RN004SHD 赤外線リモコン操作に対応

PF-RN004SHDは付属リモコンによるリモコン操作にも対応。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

▲PAGE TOP

洗練された日本語表示のGUI

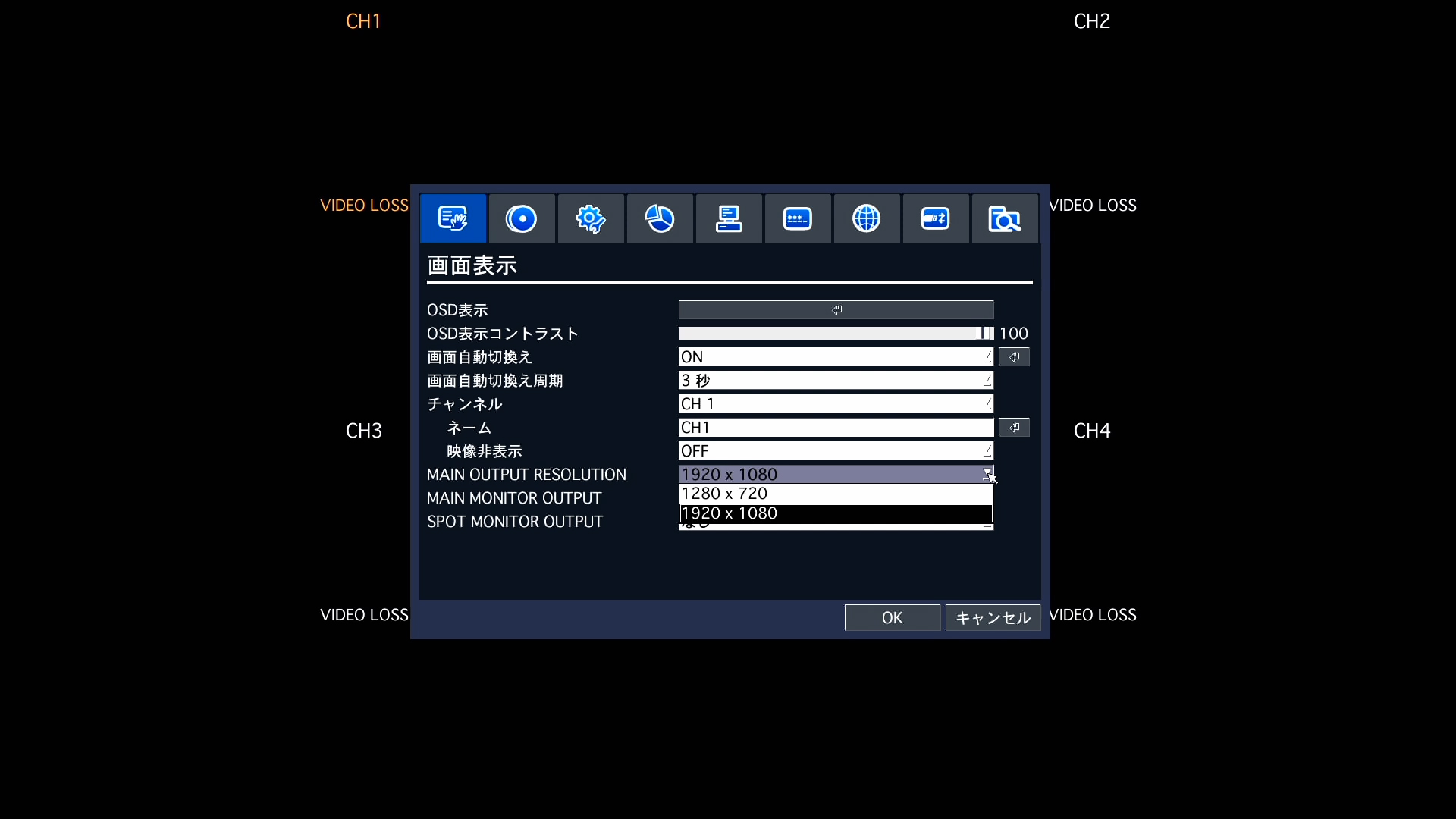

PF-RN004SHD 洗練された日本語表示のGUI PF-RN004SHD メインメニュー画面

PF-RN004SHDの各メニュー表示は見やすいフォントの日本語表示になります。見やすくわかりやすい日本語表示なので簡単に設定・ご使用いただくことができます。また、取扱説明書はとても詳しい日本語の取扱説明書が付属しますので、操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

録画解像度、画質、フレームレートの詳細設定

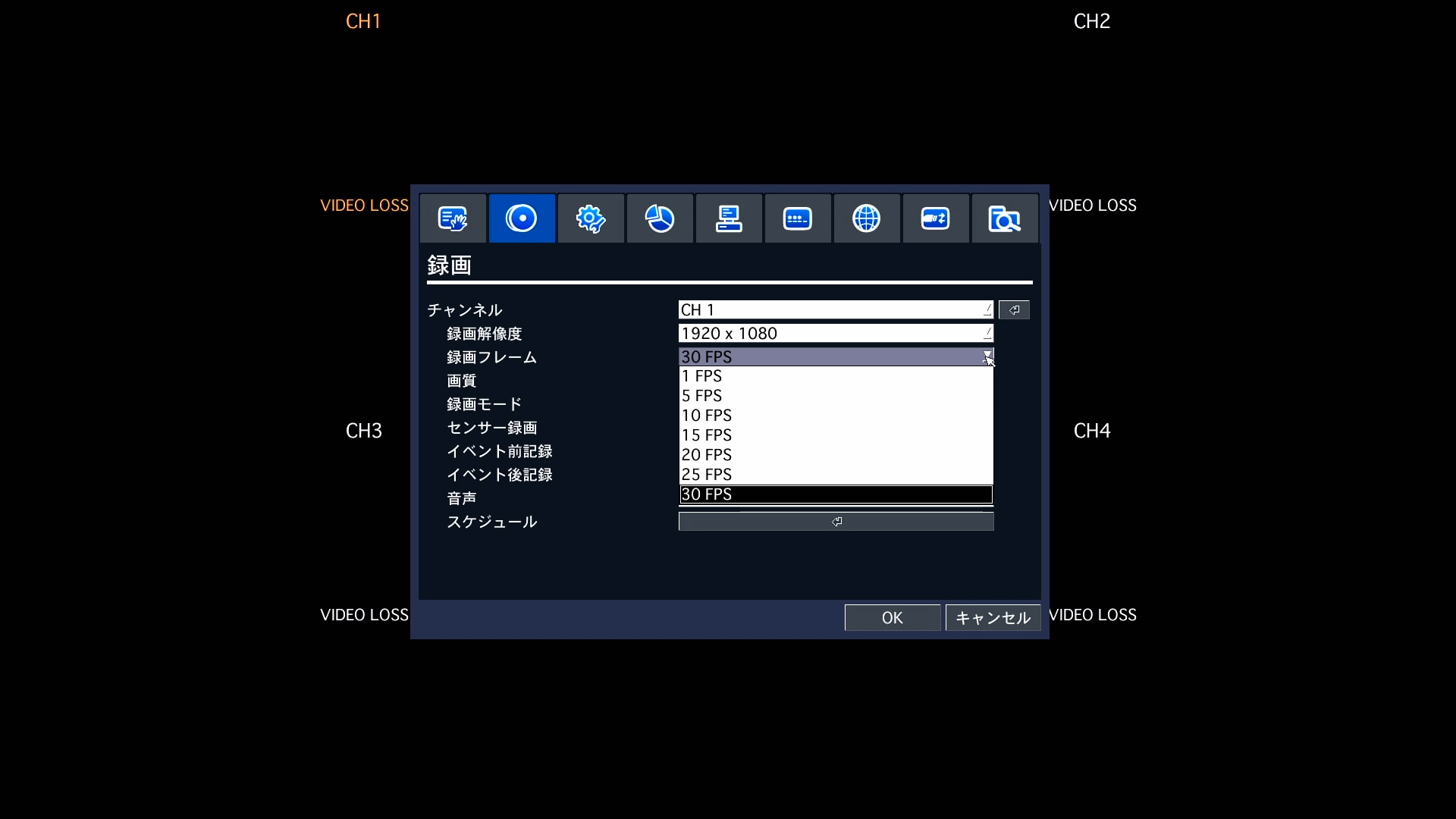

YDR-H04 録画解像度設定 YDR-H04 録画フレームレート設定 YDR-H04 録画画質設定

PF-RN004SHDは録画解像度、録画画質、録画フレームレートをカメラ毎にそれぞれ設定することができます。重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。
また、PF-RN004SHDは動画録画性能に優れており、1080p(1920×1080)のフルHD解像度でHD-SDI防犯カメラ4台の録画を行った場合、カメラ4台すべてを30fpsのフル動画録画することが可能です。

- PF-RN004SHD 録画設定項目 -
■録画解像度
1080p(1920×1080) / 720p(1280×720)/ 1920×540 / 640×360
■録画フレームレート
1 / 5 / 10 / 15 / 20 / 25 / 30 FPS
■録画画質
ネットワーク画質 / 標準画質 / 中画質 / 高画質 / 最高画質

▲PAGE TOP

動体検知録画機能搭載

PF-RN004SHDは動体検知録画機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。動体検知録画機能では、撮影画面上で動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので利便性が向上します。

PF-RN004SHD モーションディテクト設定画面
▲動体検知(モーションディテクト)設定画面
各カメラ毎に動体検知エリアを全領域と部分領域に設定できます。
感度は1~9の9段階で設定できます。

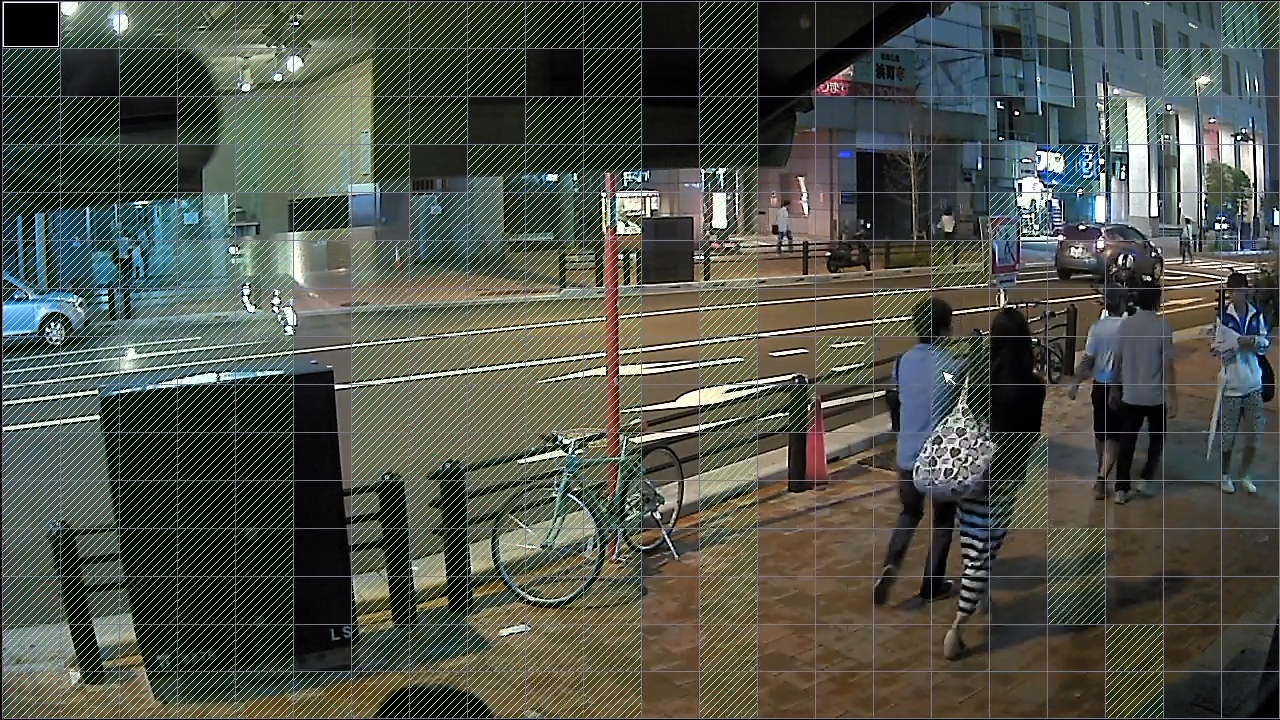

PF-RN004SHD モーション検知エリア設定画面
▲動体感知(モーションディテクト)エリア設定画面
各カメラ毎に動体感知エリアを設定できます。感知エリアは横22×縦15とセル毎に設定ができます。

■動体検知録画時間について
動体検知録画を行う際、下記の通り検知前に遡って録画を行うことができます。
[イベント前録画 OFF、15秒、30秒、1分、3分、20分]
また、検知後は10秒~60秒の任意の設定秒数で録画を停止する設定ができます。
[イベント後録画 10-30秒、60秒]

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

PF-RN004SHDは日付時刻指定やカレンダーから再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

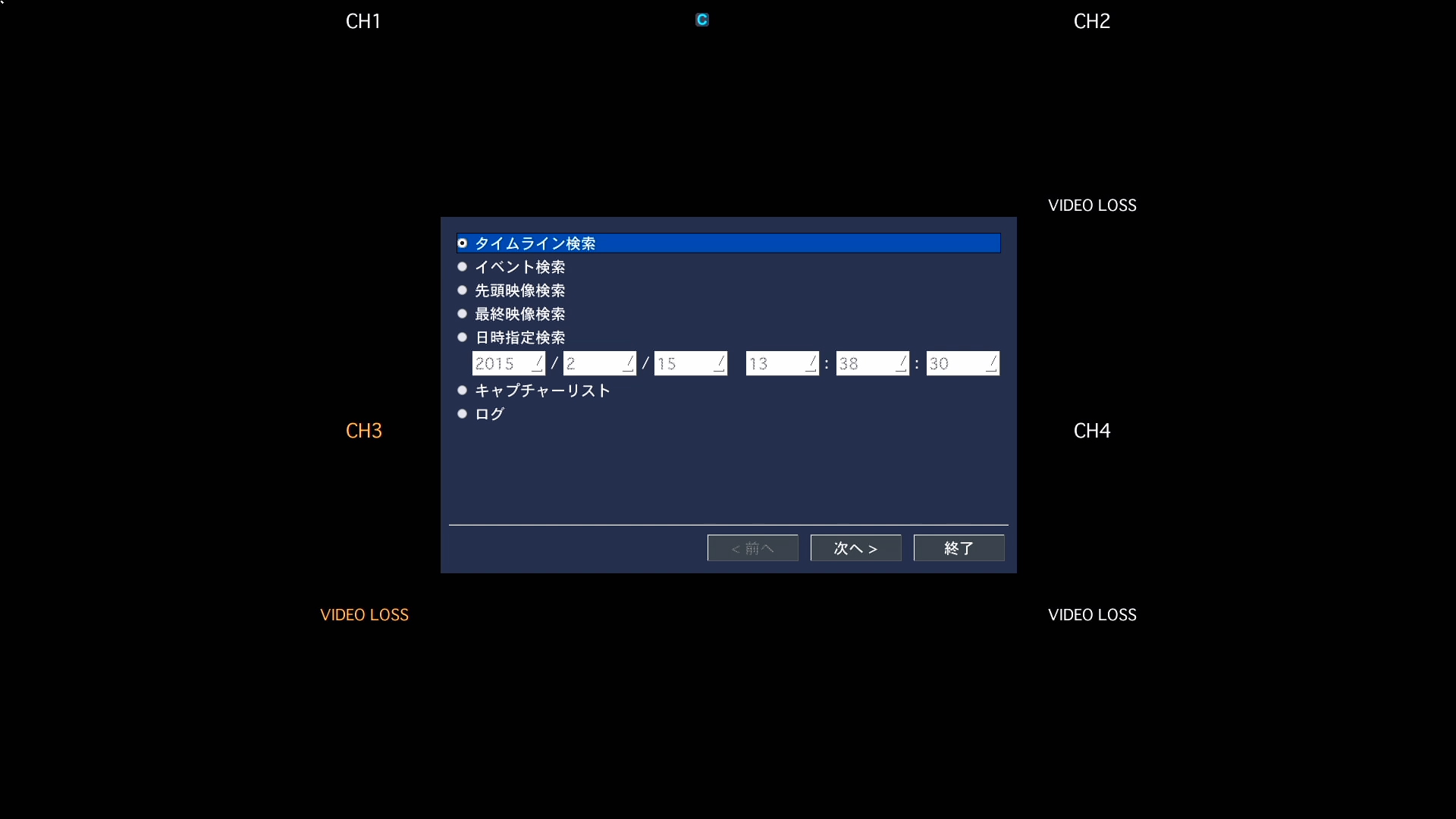

PF-RN004SHD 再生方法選択画面
▲再生検索画面
お好きな再生検索方法を指定して再生を行うことができます。

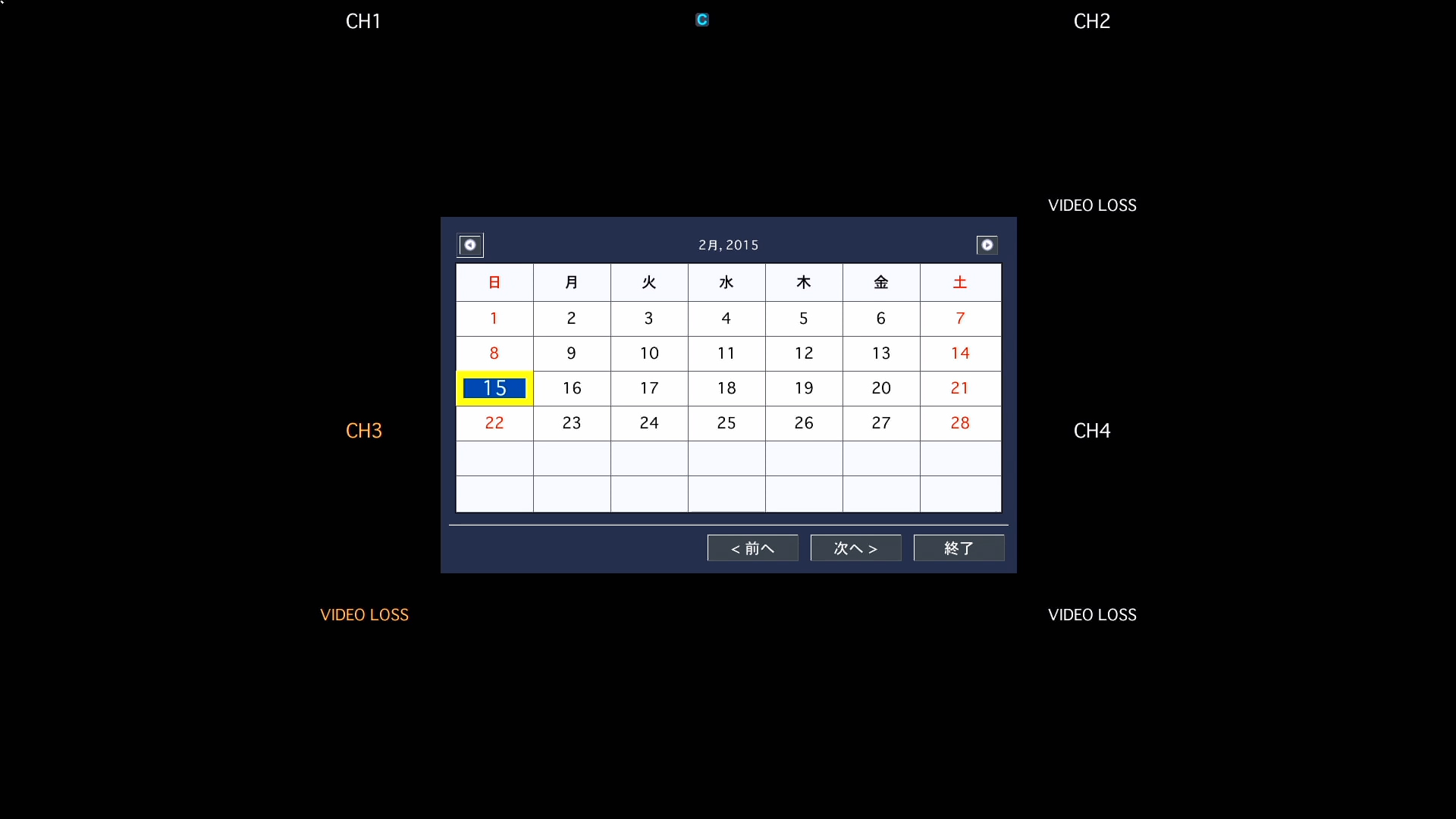

PF-RN004SHD 再生時間帯検索 PF-RN004SHD 再生時間指定
カレンダーによる日付指定・時間軸による時間指定
カレンダーによる再生日の指定、時間軸による再生時間の指定ができます。
録画データがある日、時間帯がしっかりと表示されるのでスピーディーな再生が可能です。

▲PAGE TOP

簡単にUSBフラッシュメモリーへバックアップ

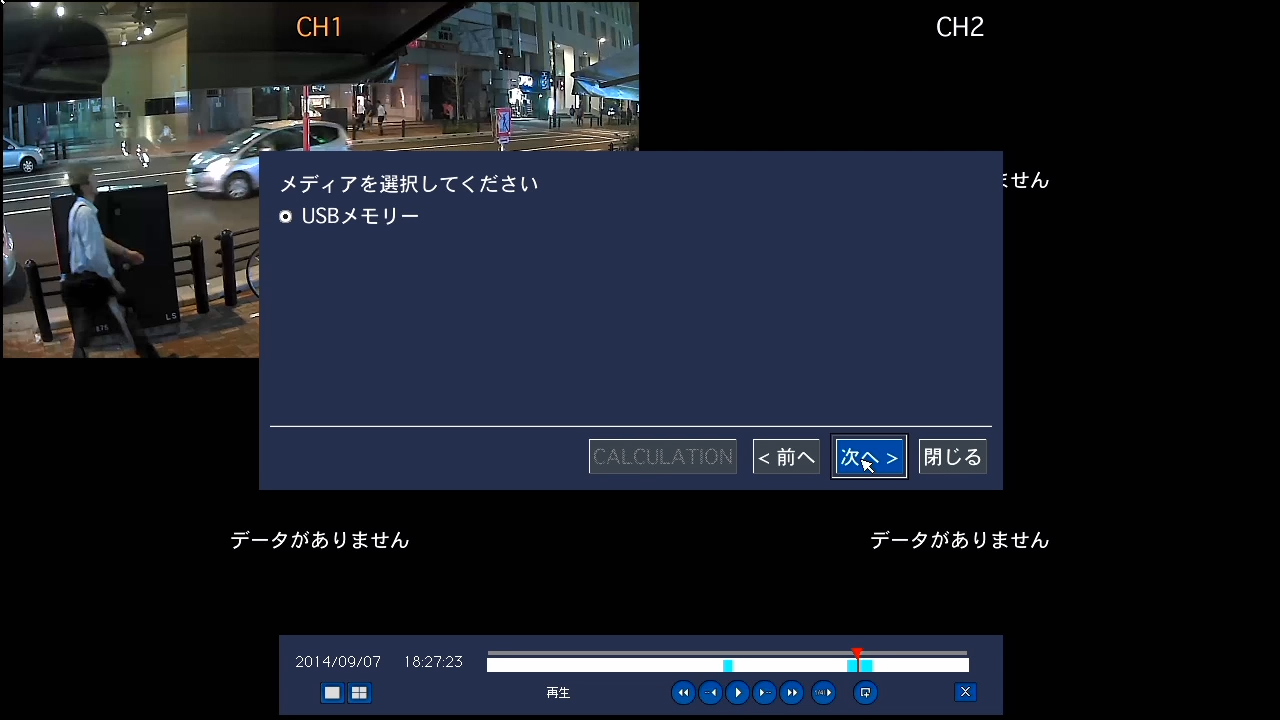

PF-RN004SHD USBバックアップ

PF-RN004SHDの録画したデータのバックアップはUSBフラッシュメモリーへ簡単にバックアップできます。バックアップの際は静止画、専用ファイル形式、AVI形式から選択する事ができ、AVI形式で保存した場合はWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

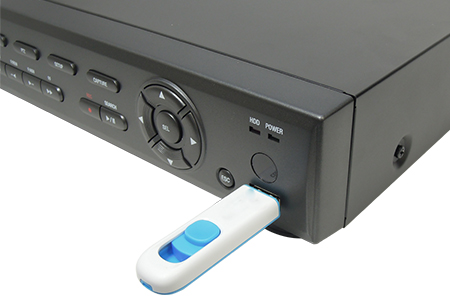

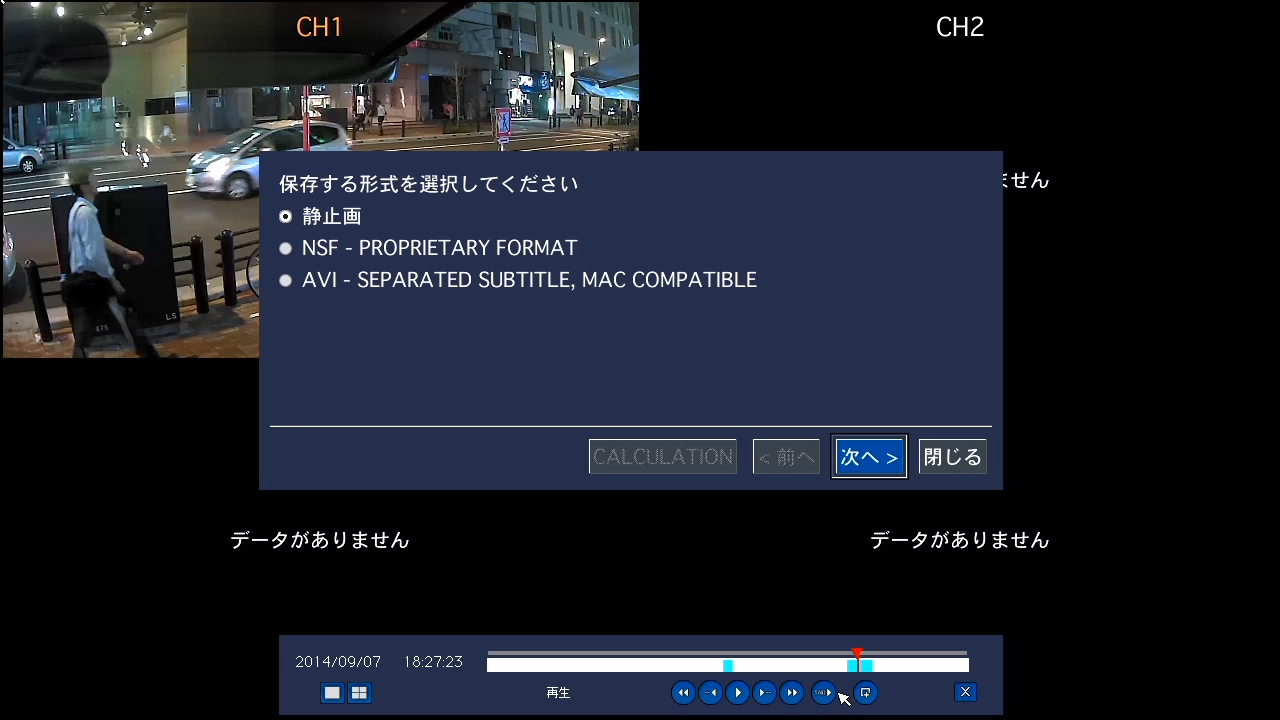

PF-RN004SHD USBフラッシュメモリーに手軽にバックアップ PF-RN004SHD 選べる3つのバックアップ方法
PF-RN004SHD バックアップイメージ
▲USBフラッシュメモリーに手軽に録画データをバックアップできます。
また、バックアップ時は静止画、専用ファイル形式、AVI形式から選択ができます。

※USB2.0フラッシュメモリーに対応しています。
※Windows XP以上に対応しています。
※USBフラッシュメモリーの相性保証はございません。

▲PAGE TOP

録画方法

PF-RN004SHDには5つの録画モードを搭載しています。

手動録画:手動で録画の開始・停止を行います。
連続録画:設定した時間帯は常に録画を行います。
モーション録画:設定した時間帯に、撮影映像内に動きがあった時だけ録画を行います。

このようにPF-RN004SHDには3つの録画モードを搭載していますが、手動録画以外は
自動録画(スケジュール録画)となり、スケジュール録画設定で設定した内容で録画を行います。
スケジュール録画を使用することで、万が一、機器の電源が落ちて再起動した場合でも録画を再開できます。

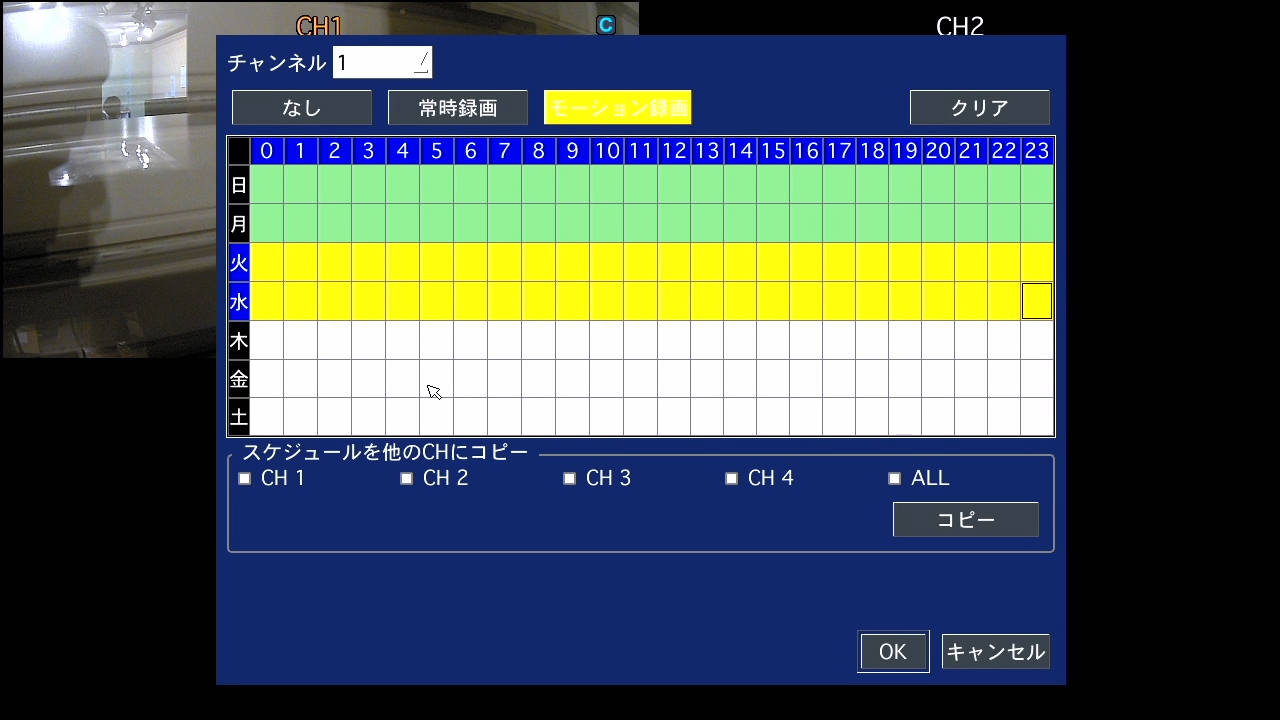

PF-RN004SHD スケジュール録画設定画面

▲PAGE TOP

ネットワークによる遠隔監視機能

PF-RN004SHDはH.264動画配信によるネットワーク遠隔監視機能を搭載しています。
ネットワーク伝送にH.264を採用することでスムーズで高画質なネットワークライブ監視でモニタリングすることができます。また、ネットワークを介して遠隔地から、PF-RN004SHDで録画したデータの再生やバックアップ作業ができる他、PF-RN004SHDを遠隔で設定することもできます。ネットワーク機能を使用する際はインターネットブラウザ(Internet Explorer)を使用するか、付属の専用ソフトウェア(CMSソフト)インストールして遠隔監視を行うことができます。
※ブラウザ上からのモニタリングの場合は、表示が英語表示になります。

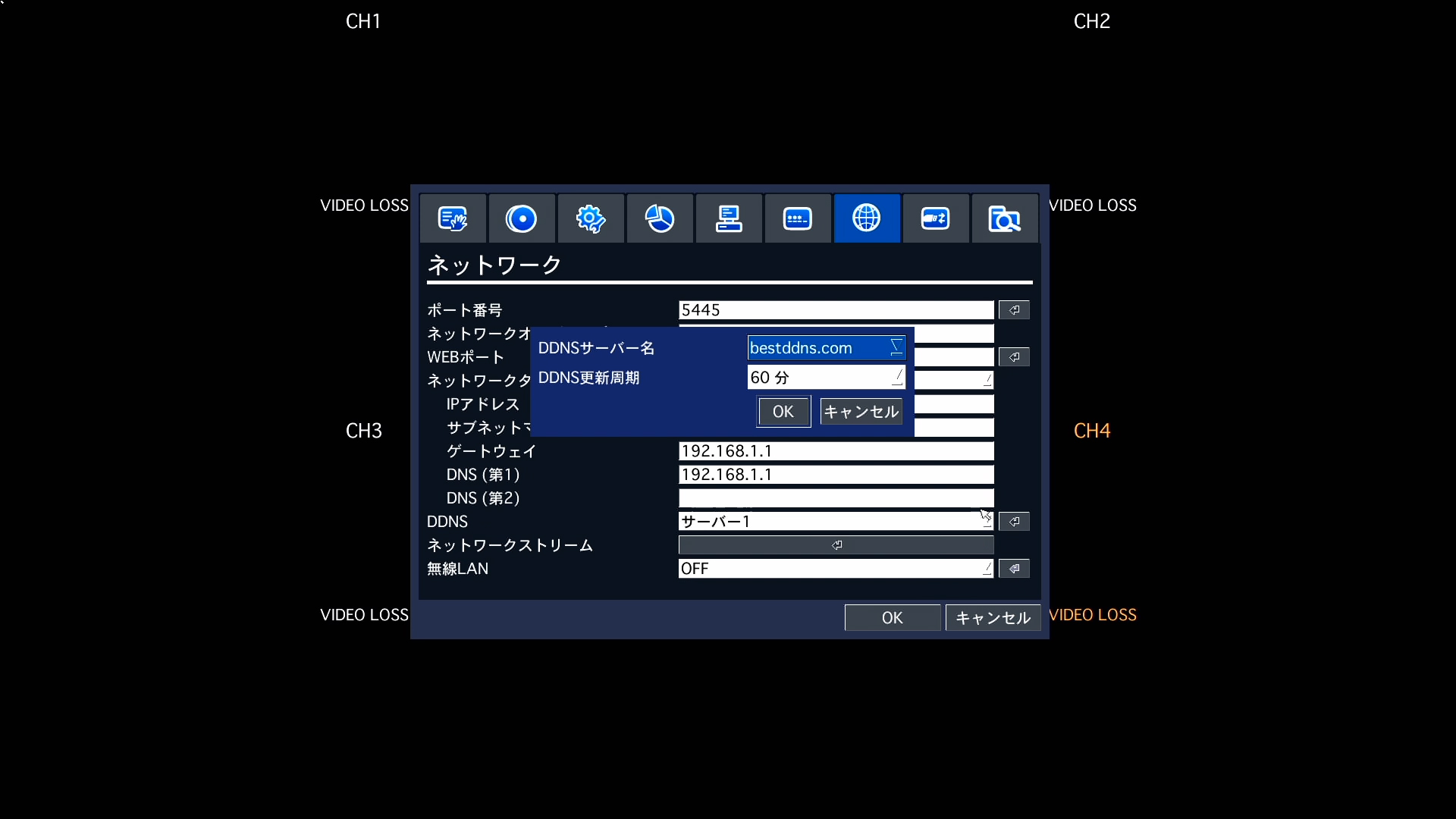

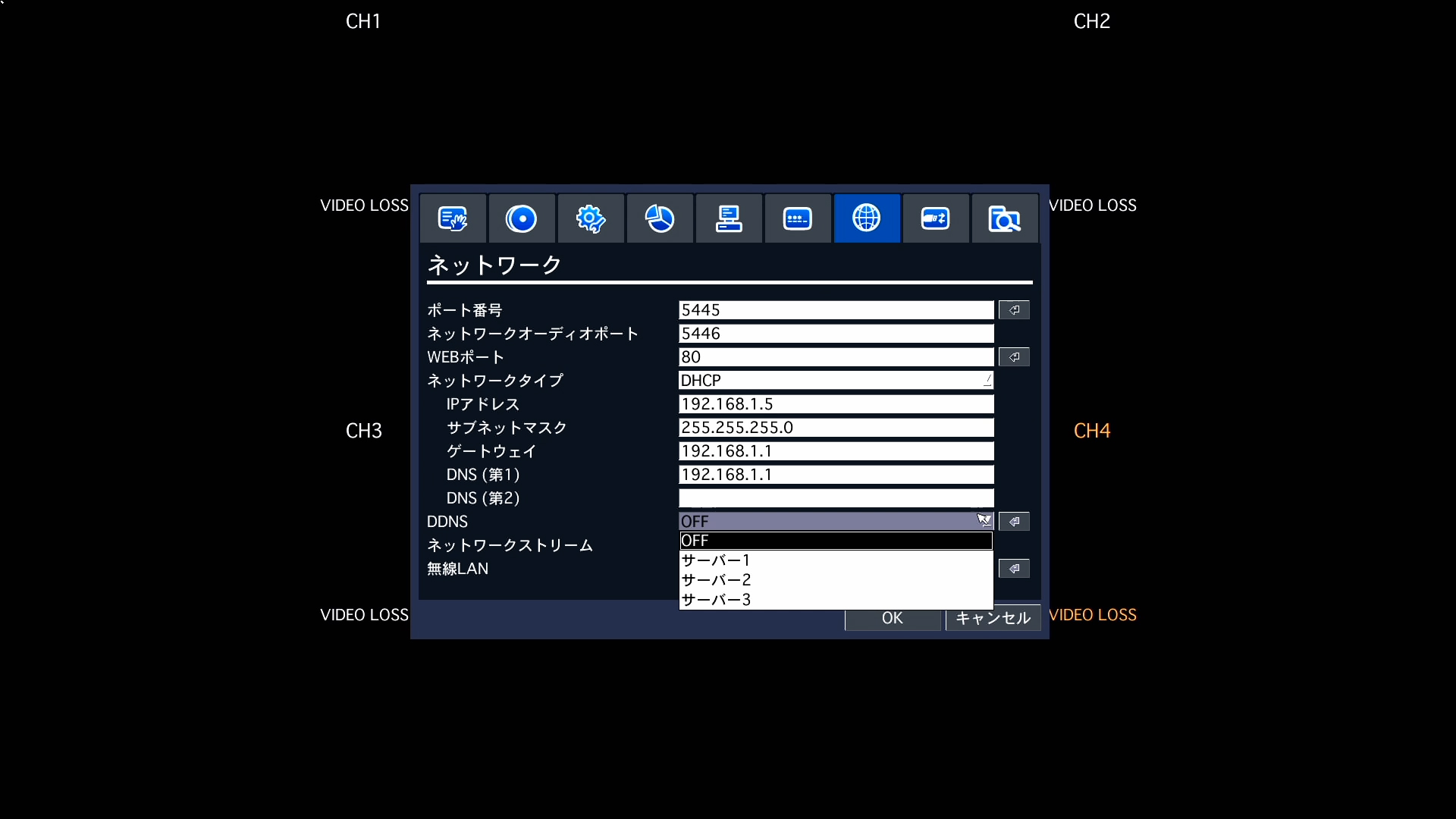

PF-RN004SHD ネットワーク設定画面  PF-RN004SHD DDNS設定画面
▲ネットワーク設定画面 ▲DDNS設定画面
PF-RN004SHD側でネットワーク設定を行うことでネットワーク経由による遠隔監視が可能になります。

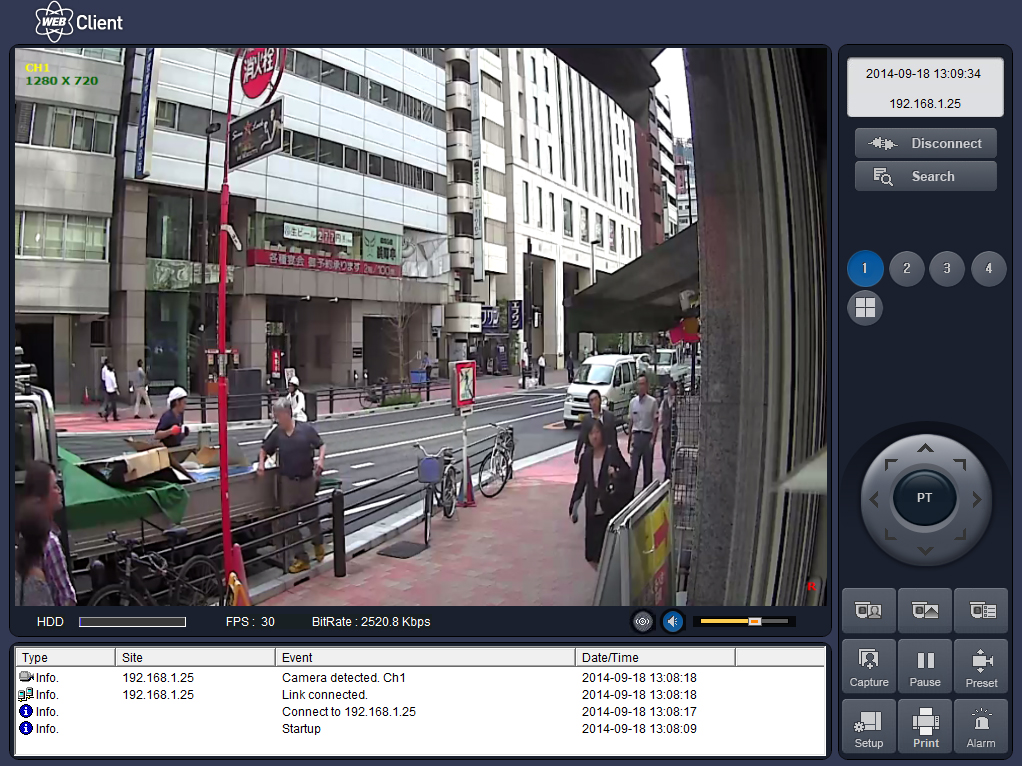

PF-RN004SHD ネットワークライブ監視画面(ブラウザ) PF-RN004SHD ネットワーク監視画面(専用ソフト)
▲ネットワークライブ監視画面
左がブラウザ上での、右が専用ソフト上でのネットワークライブ監視画面です。ネットワークライブ監視ではH.264によるスムーズなライブ動画による監視を行うことができます。ネットワークライブ監視時の解像度も720pとなるので大変良好な画質で監視することができます。また、PF-RN004SHD側に音声マイクを取り付けた場合も比較的良好な音質で伝送してくれます。ライブ監視画面ではスナップショットを取ったり、一時的な動画保存を行うこともできます。
※ブラウザの場合は言語表示が英語になります。また全画面表示できません。

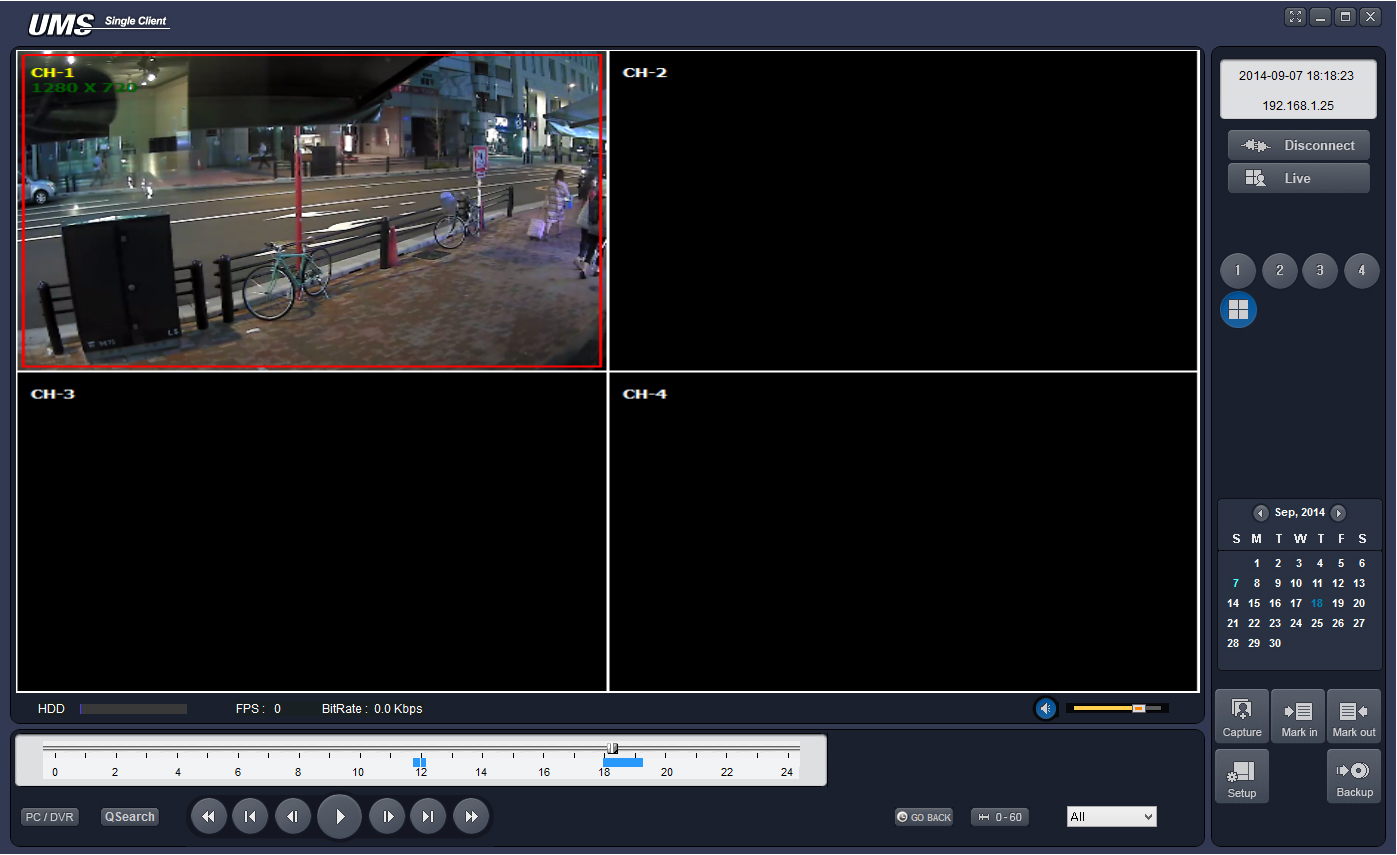

PF-RN004SHD ネットワーク再生画面
▲ネットワーク再生画面
ネットワーク再生画面ではカレンダーから日付を選択することで録画リスト一覧が表示され、
それぞれのリストから再生、バックアップを行うことができます。

▲PAGE TOP

ダイナミックDNSサービス対応

PF-RN004SHD ダイナミックDDNSサービス対応

PF-RN004SHDはメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

※PF-RN004SHDのDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。

▲PAGE TOP

スマートフォンからのモニタリングが可能

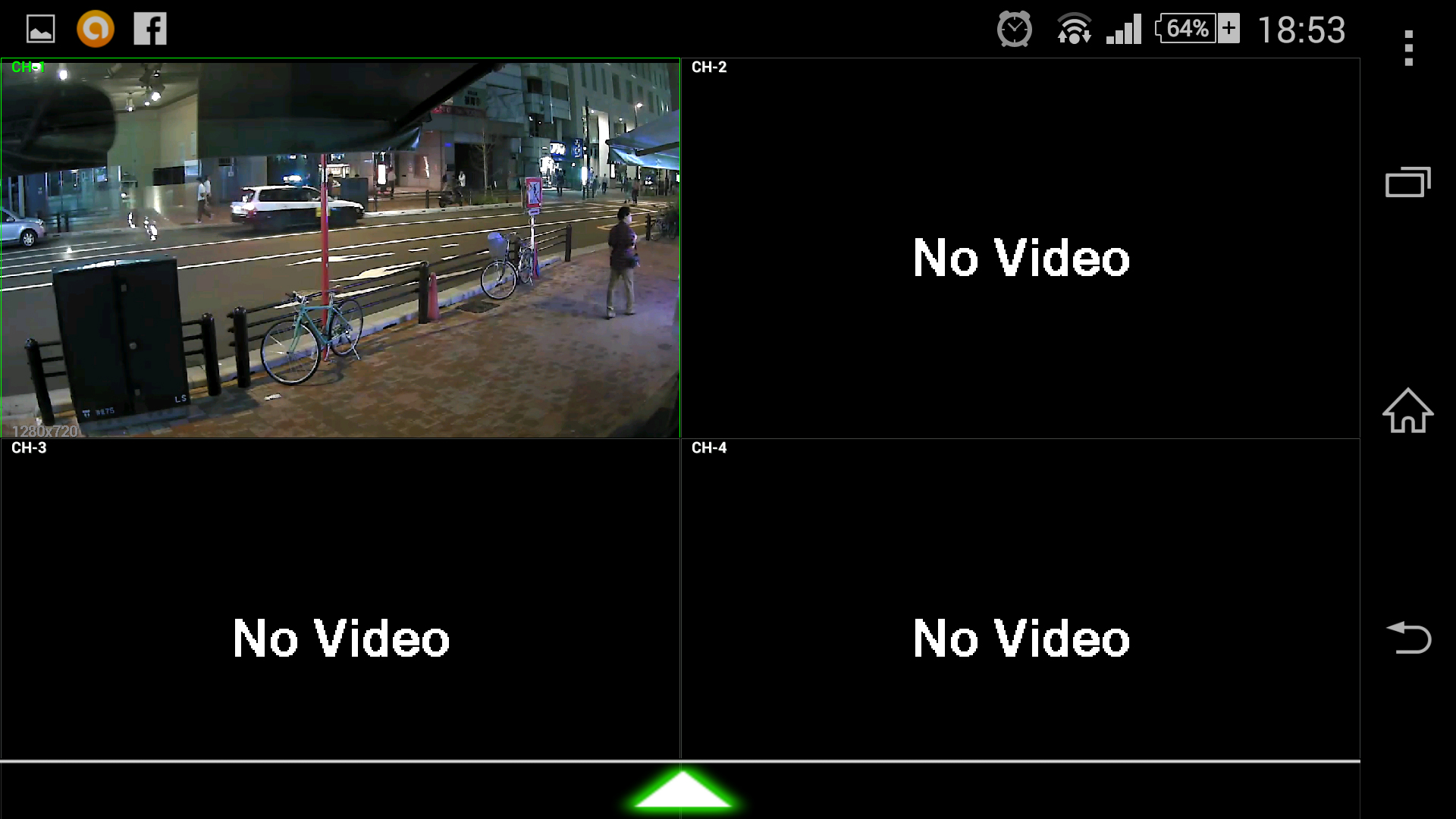

PF-RN004SHD スマートフォンの設定画面 PF-RN004SHD スマートフォンで横画面でモニタリング

PF-RN004SHDはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。表示させるチャンネルを選択してそれぞれの映像をモニタリングできます。

▲PAGE TOP

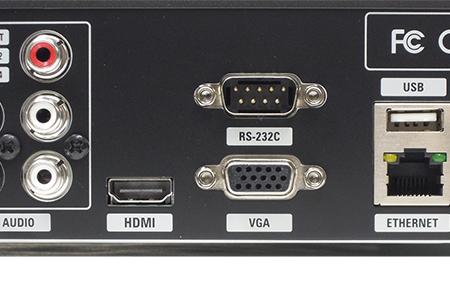

HDMI/VGA出力機能をサポート

PF-RN004SHD HDMI出力搭載でフルHD表示が可能

PF-RN004SHDはHDMIとVGA映像出力端子を備えています。
HDMI出力ではフルHD表示が可能なので、高精細映像による監視ができます。

▲PAGE TOP

自動復旧機能搭載

PF-RN004SHDは停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。

※手動録画にしている場合、録画は再開されません。

▲PAGE TOP

安心の3年保証

PF-RN004SHDは業務用として安心して長期間ご使用いただけるように製品保証期間を3年間と定めています。

※1年以内は交換機との交換対応
※2年~3年は修理対応。(修理期間の代替機サービスはございません)
※HDD及びファンは消耗品の為、保証期間は1年間となります。

▲PAGE TOP

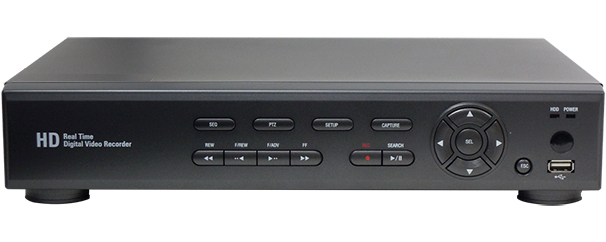

本体前面

PF-RN004SHD 本体前面

本体前面に操作パネル、動作インジケーター、USBポート、赤外線リモコン受光部があります。

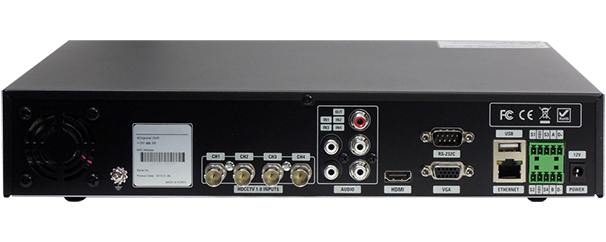

本体背面

PF-RN004SHD 本体背面

本体背面には各端子が備わっています。(左から)

・HD-SDI映像入力端子×4(BNC-J)
・音声入力端子×4(RCA-J)
・音声出力端子×1(RCA-J)
・HDMI出力端子
・VGA出力端子
・RS-232C
・LANポート

・USBポート
・RS485/センサー入力/アラーム出力端子
・DC12V電源入力端子

付属品

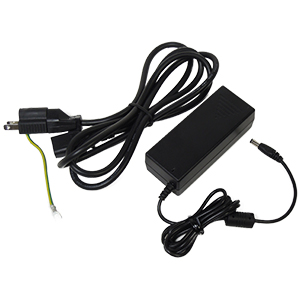

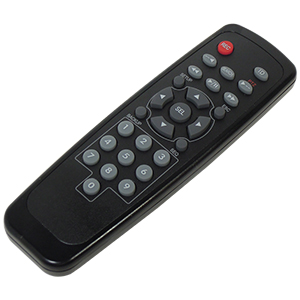

PF-RN004SHD ACアダプター/ACコード PF-RN004SHD USB光学式マウス PF-RN004SHD 赤外線リモコン

・ACアダプター/ACコード
・USB光学式マウス
・赤外線リモコン
・専用ソフト(CD-ROM/画像非掲載)
・取扱説明書(製品保証1年/画像非掲載)

4chフル動画録画対応高性能HD-SDI監視用デジタルレコーダー PF-RN004SHD のご紹介

PF-RN004SHDはHD-CCTV/HD-SDI防犯・監視カメラを最大4台まで接続でき、それぞれのカメラ映像をフルHD解像度(1080p)で録画することができる高性能なHD-SDI監視用デジタルレコーダーです。本体は質感の良いスマートな操作パネルを採用し、本体サイズもフルHD録画モデルとしてはコンパクトに仕上がっているので、オフィスや店舗、ご自宅へスマートに設置することができます。

録画性能としては動画圧縮方式にはH.264を採用し、HD-SDIのデータ容量を最小限に抑えつつも高画質で長時間の録画を実現。
録画解像度は1080p(1920×1080)のフルHD解像度で録画ができ、録画フレームレートはカメラ毎に最大で30fpsでの録画が可能な為、接続したHD-SDI防犯カメラすべての映像をフル動画で録画することができます。

機能面ではメニュー表示は非常に洗練された日本語表示になっており、初めて監視用録画機器を導入なさる場合でも容易に設定ができる内容に仕上がっています。

録画モードは監視用録画装置として求められる手動録画、連続録画、モーション検知録画のスケジュール録画にを搭載しているので、監視環境に合わせた録画設定を行うことができます。
モーション検知録画時のモーションエリアは細かなエリア設定が可能なので設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。
この他、4入力の音声を記録することも可能なので音声を含めた監視録画を行いたい場合にも最適です。

また、インターネットブラウザ又は専用ソフトを用いた遠隔監視機能も備えており、ブロードバンド環境と固定IPアドレス又はこちらの機種にてメーカー提供されているDDNSサービスを利用することでネットワーク経由による監視が可能になります。遠隔監視時にはライブ監視を始め、録画データの再生、バックアップを行うことができます。
動画配信は動画圧縮方式と同じくH.264による配信となり、解像度も1080pのフルHD画質でモニタリングができ、PF-RN004SHD側に音声マイクを接続している場合は遠隔で音声も聴くことができます。
ネットワーク再生ではカレンダーから再生を行いたい日付を選ぶと時間軸が表示され、そこから再生を始めることができます。
この他、タブレット(iPad)、スマートフォン(iPhone/Android端末)からカメラのライブモニタリングができます。ネットワーク設定さえ行えば、簡単に利用できるので、外出先からでもカメラ映像をいつでも確認することができます。

このようにPF-RN004SHDは監視用デジタルレコーダーとして必要とされる機能を完備したHD-CCTV/HD-SDI防犯・監視カメラ用の録画機器です。筐体の作りやGUIの作りなど、大変良く作り込まれており、業務向けのオフィスや店舗を始め、個人宅用のHD-SDI録画機器としてお奨めの製品です。

4chフル動画録画対応高性能HD-SDI監視用デジタルレコーダー PF-RN004SHD 録画時間の目安

録画解像度 録画フレームレート 画質 録画時間(単位:時間)
1080p 30fps/4台 最高画質 371
高画質 455
中画質 569
標準画質 760
ネットワーク画質 1142
1080p 15fps/4台 最高画質 571
高画質 706
中画質 884
標準画質 1183
ネットワーク画質 1769
1080p 10fps/4台 最高画質 684
高画質 854
中画質 1069
標準画質 1428
ネットワーク画質 2150
1080p 5fps/4台 最高画質 858
高画質 1081
中画質 1351
標準画質 1801
ネットワーク画質 2702
1080p 1fps/4台 最高画質 1075
高画質 1369
中画質 1709
標準画質 2298
ネットワーク画質 3448

※録画時間目安表の録画時間はあくまでも計算上の目安ですので誤差がある場合があります。
動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。場合によっては大幅に録画時間が異なる場合がありますので予めご了承ください。
※上記録画時間は2TB HDDで4CH同時録画を行った場合の録画時間目安です。
カメラの台数が1台、2台、3台の場合はさらに長時間の録画が可能です。

4chフル動画録画対応高性能HD-SDI監視用デジタルレコーダー PF-RN004SHD 製品仕様

入出力系統
映像入力 4ch(BNC-J)
HD-SDI入力仕様 720p25/30/50/60、1080p25/30、1080i50/60
映像出力(HDMI) 最大1920x1080
映像出力(VGA) 最大1920x1080
音声入力 4ch(RCA-J) / 圧縮方式 G.711
音声出力 1ch(RCA-J)
アラーム端子 4入力 / 1出力
シリアルインターフェース RS485×1、RS-232C×1
録画&バックアップ
圧縮方式 H.264
録画解像度 1920×1080 / 1920×540 / 1280×720 / 640×360
録画フレームレート 1 / 5 / 10 / 15 / 20 / 25 / 30 fps (カメラ毎)
※4台合計最大120fps
録画画質 ネットワーク画質 / 標準画質 / 中画質 / 高画質 / 最高画質
録画モード 常時録画 / モーション録画 / センサー録画 / スケジュール録画 / 手動録画
イベント前録画 15秒、30秒、1分、3分、20分
イベント後録画 10~30秒(1秒間隔)、60秒
再生
再生検索モード クイックサーチ / タイムライン検索 / イベント検索 /
先頭映像検索 / 最終映像検索 / 日時指定検索 / キャプチャーリスト / ログ
画面分割 1画面、4画面
再生速度 0.25倍、0.5倍、等倍、2倍、4倍、8倍、16倍、32倍、64倍
バックアップ
メディア USBメモリー、外付けHDD、ネットワーク経由
ファイル形式 BMP、AVI、独自録画フォーマット
長時間バックアップ 最大24時間
ネットワーク
形式 イーサネット:10/100 Base-TX(RJ-45)
ダイナミックDNS あり
デュアルストリーミング あり
モバイル監視 iPad、iPhone、Android
Webビューアー Windows(IE、Chrome、Firefox、Safari)
PCクライアント UMS Single Client / UMS Multi Client
E-mail通知機能 あり
遠隔設定 可能
その他
ハードディスク 標準:2TB HDD搭載
最大:4TB(2TB×2)
USB端子 正面×1、背面×1
操作方法 正面操作パネル、赤外線リモコン、USBマウス
デジタルズーム あり
サマータイム あり
NTP あり
S.M.A.R.T あり
内蔵ブザー あり
言語 日本語、英語、他
電源 DC12V/5A(ACアダプター付属)
消費電力 最大約20W
動作温度 5~40℃
本体寸法 340(幅) x 63(高) x 265(奥行)mm
本体重量 約1.5㎏(内蔵HDD含まず)
同梱内容 PF-RN004SHD本体
ACアダプター/ACコード
USB光学式マウス
赤外線リモコン
専用ソフト(CD-ROM)
取扱説明書(製品保証2週間)

※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。
※ファームウェアの更新などでGUI画面の一部表示が異なる場合がございます。予めご了承下さい。
