超高感度WDR機能搭載ドーム型監視カメラ
3DNR搭載！赤外線搭載で圧倒的夜間監視能力を実現！

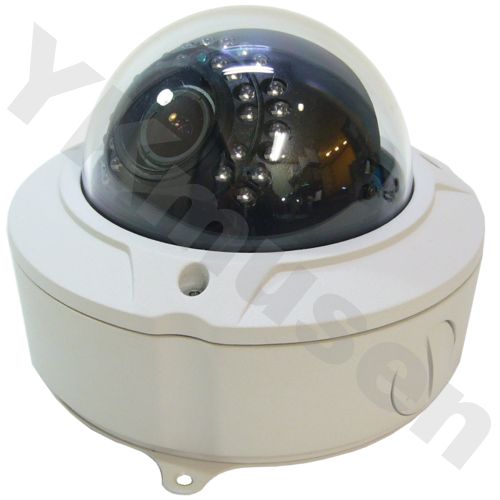

型番：YK-D158DWIR

価格：￥34,800(税込)
(購入数はカート内で設定して下さい)



→YK-D158DWIR 主な機能と特徴
→YK-D158DWIR のご紹介
→YK-D158DWIR 製品仕様
→YK-D158DWIR オプション品

赤外線搭載超高感度バンダルプルーフドーム型監視カメラ YK-D158DWIR 主な機能と特徴

41万画素SONY Ex-view CCD搭載

YK-D158DWIRは1/3"41万画素SONY Ex-view CCDを搭載しています。
水平解像度560TVラインときめの細かな高画質を実現しました。

3DNR(三次元デジタルノイズリダクション)機能搭載

YK-D158DWIRは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。
これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

▲3次元ノイズリダクション機能比較画像
照度0.01Lux程度の暗闇で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

DSS(デジタルスローシャッター)機能搭載

YK-D158DWIRはデジタル・スロー・シャッター機能(電子感度アップ)を搭載しています。
DSS機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの
低照度環境下でも、明るい映像で撮影することが可能です。
AUTO～最大256倍まで設定することができ、最低照度0.0005Luxでも白黒撮影による監視が可能です。

Day&Night(デイナイト)機能

YK-D158DWIRはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的に
IRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。
これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

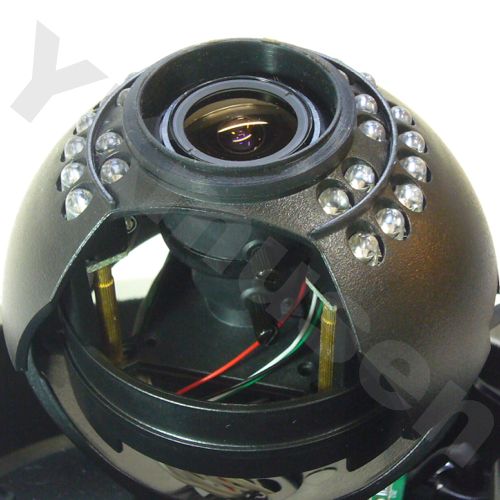

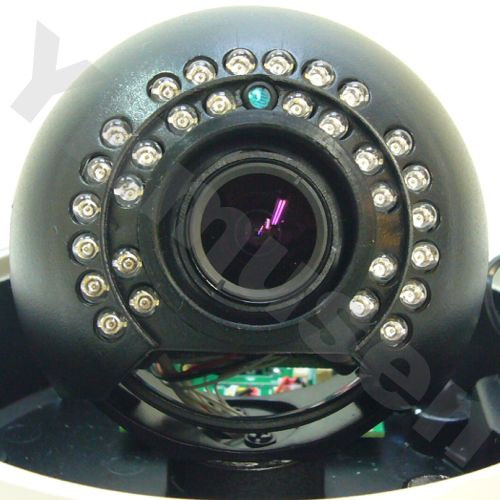

高性能赤外線投光器搭載

YK-D158DWIRはレンズ周囲に高性能赤外線LEDを30個搭載しています。
赤外線照射距離は最大30m、実用値では15～20mは到達する強力照射が可能です。
YK-D158DWIRは元々の感度も高く、赤外線を併用する事で抜群の夜間監視能力を実現します。

D-WDR機能搭載

YK-D158DWIRはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。
D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

OSD機能搭載

YK-D158DWIRはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定する事が出来ます。

▲メイン設定画面 本体のメイン設定画面です。	▲露出・シャッター速度設定画面 シャッタースピードはDSS、D-WDRの設定画面です。
▲特殊機能設定画面 カメラタイトルや動体検知、マスキングの設定画面です。	▲デジタル機能設定画面 静止画や画像反転、デジタルズームの設定画面です。

プライバシーマスク機能搭載

プライバシーマスク機能により、画面上の任意の領域を最大8ヶ所までマスキングを行う事が出来ます。
監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

▲プライバシーマスク画像
監視エリアに最大8か所までマスキングを行う事が出来ます。マスキングカラーも選択可能です。

カメラID表示機能搭載

カメラID表示機能により、画面上に最大15文字の英数字記号を用いたカメラタイトルの表示が可能です。 また、表示場所も画面内で自由に設定が出来ます。

その他機能

YK-D158DWIRは多数の機能を搭載しています。
・FREEZE機能…ボタンを押した瞬間に画面を静止画にする事が出来ます。
・MIRROR機能…監視映像を上下左右反転させる事が出来ます。
・D-ZOOM機能…最大32倍デジタルズームを行う事が出来ます。画像内をパン・チルト可能。※画像は粗くなります。
・MOTION機能…画面上の設定したエリア内(4か所設定可能)に動きがあった場合、画面上に動体検知を通知します。
・NEG.IMAGE機能…画像の輝度を反転させ、ネガフィルムのようにした効果を得ることができます。

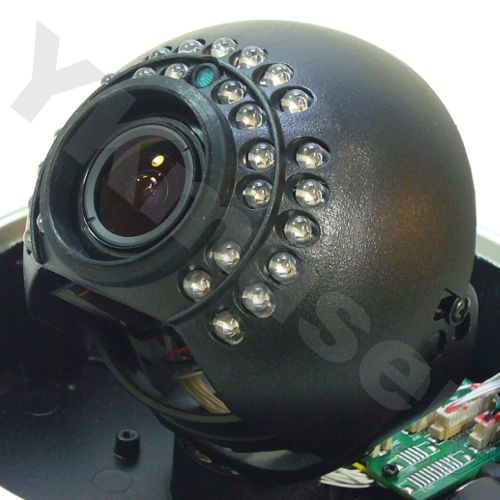

バリフォーカル・オートアイリスレンズ対応

YK-D158DWIRSはf2.8-11mmまで幅広い監視エリアの調整が可能なバリフォーカル・オートアイリスレンズを搭載しています。設置環境に合わせた撮影範囲の調整が可能でIR対応品の為、夜間撮影にも最適です。また、カメラ部分は3軸方向へ調整ができ、設置時の画角調整も容易です。

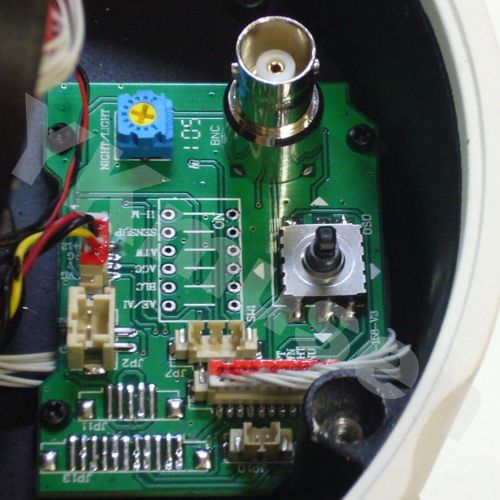

OSD操作スイッチ・サービスビデオアウトプット

ドーム内部にはOSD設定時のスイッチと設置工事時に役に立つサービスビデオ出力が備わっています。

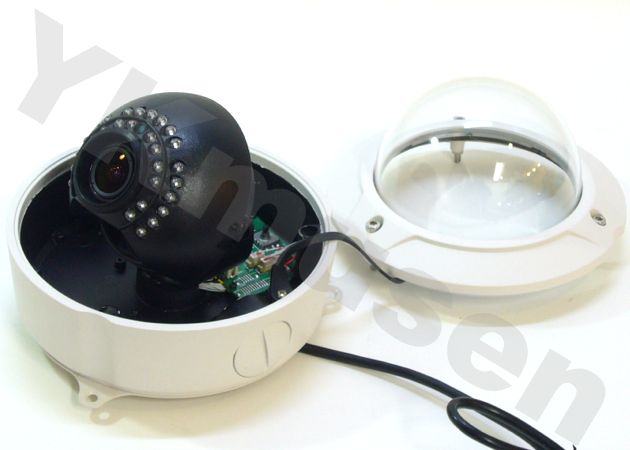

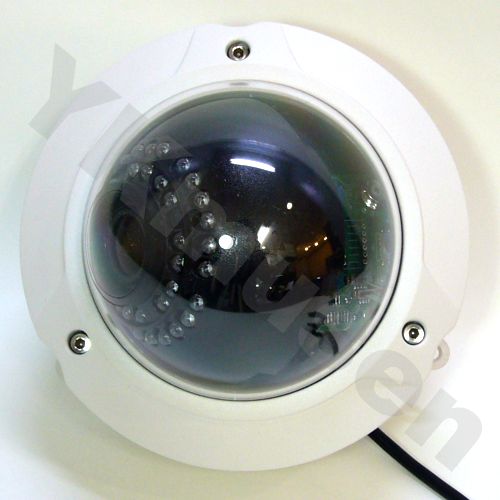

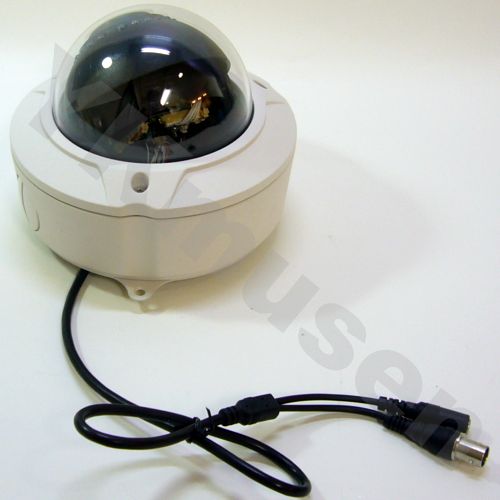

屋外設置対応バンダルプルーフドームカバー採用

YK-D158DWIRは衝撃に強いバンダルプルーフ型のドーム型監視カメラです。
本体は防水規格IP66に準拠しており、屋外設置にも対応します。
また、ドームカバーの落下防止ゴムも備わっており、設置工事の際の安全性を高めます。

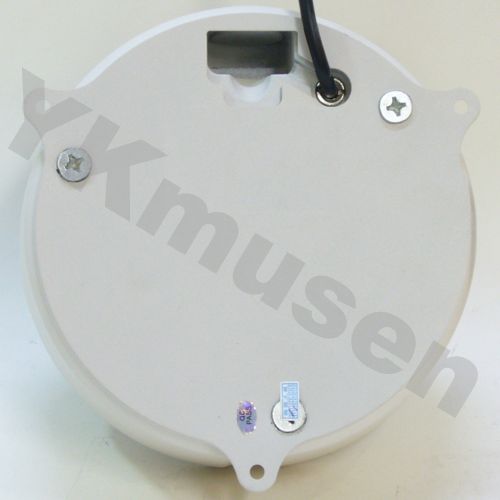

本体底面とケーブル出力部分

固定は3点留めで設置します。
本体底面からケーブルが出力されますが、側面にケーブル通し穴があり、横からPF管等で配線を行う事が出来ます。ケーブルの末尾で映像出力(BNC-J)、電源入力に分岐します。


YK-D158DWIR 撮影画像

YK-D158DWIRで撮影した実際の画像です。
※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい

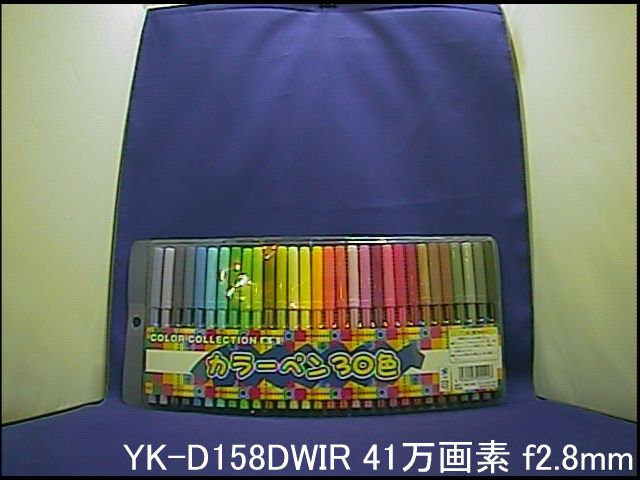

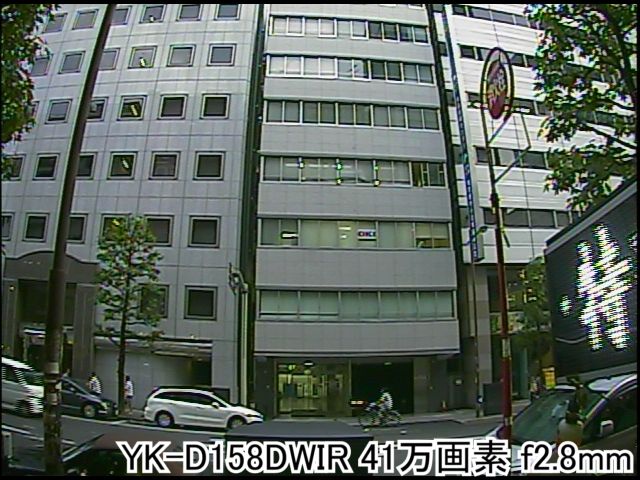

カメラから約40cm離れた被写体を撮影	事務所から外を撮影
撮影はf2.8mmで行いました。f2.8mm時では超広角の為、やや歪みは出てしまいますが、 映像としての色合いは良く、水平解像度が高いので全体的にキメ細かく明るい印象です。

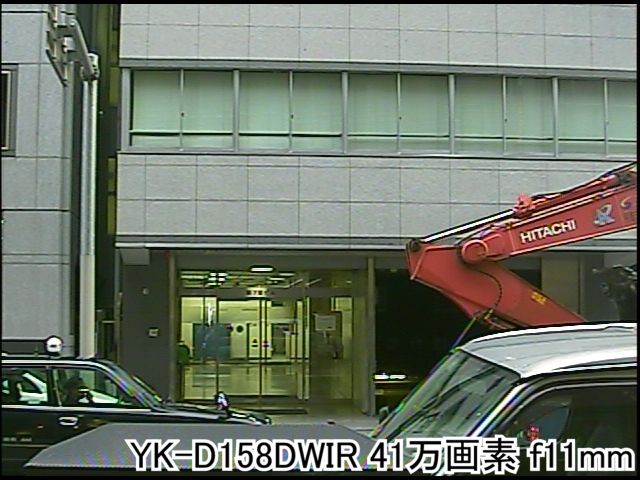

事務所から屋外を撮影
最大倍率のf11mmで撮影。事務所対面のビル入り口がはっきりと映るほど望遠撮影が可能です。

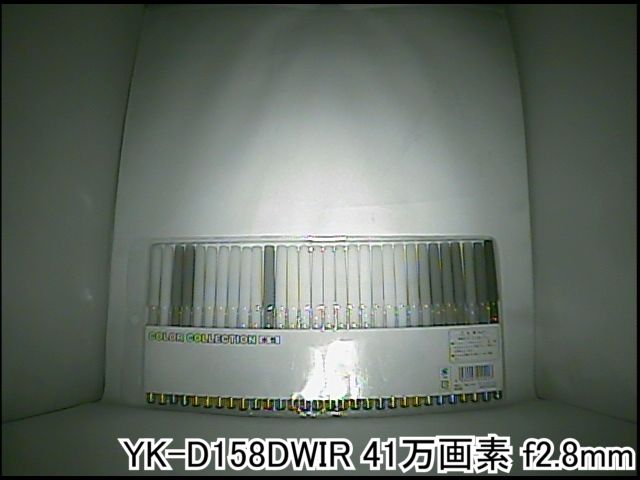

カメラから約40cm離れた被写体を暗視撮影
ほぼ真っ暗な状態で撮影しましたが赤外線照射により、非常に明るく撮影ができます。

YK-D158DWIRは優れた暗視撮影能力を備えた24時間監視対応型のドーム型監視カメラ「YK-D158DW」に新たに赤外線を搭載した低照度監視向けのドーム型監視カメラです。
本体はバンダルプルーフを採用し、対衝撃に強い設計となっており、更に防水規格IP66に準拠した高い防水性を持っている為、屋内だけでなく屋外用の監視カメラとしてもご活用いただく事が出来ます。

搭載するレンズはf2.8mm-f11mmまでの広角～望遠撮影が可能なバリフォーカル・オートアイリスレンズを搭載しており、広範囲監視から遠方監視まで可能なので、設置環境に合わせた監視エリアの調整が出来ます。

撮像素子には1/3インチ41万画素SONY Ex-view CCDを搭載し、水平解像度も560TVラインと高画質、高精細映像を実現しました。暗視能力はICR機構搭載のDay&Night撮影にデジタルスローシャッター機能を搭載する事で、最低照度0.0005Luxまでの超高感度撮影が可能なので赤外線照射を必要とせず微量の明りでも撮影を可能としています。更に低照度撮影時は非常にノイズが出やすくなってしまいますが、3DNRを搭載する事でノイズを大幅に低減させ、夜間や暗視撮影時でも鮮明な高画質映像を実現しています。
このようにYK-D158DWIRは極めて感度の高い監視カメラですが、夜間監視能力を追求するべく本体に赤外線投光器を搭載しました。YK-D158DWIRは本来、多少の明りさえあれば赤外線を必要とせずに低照度監視が可能な監視カメラですが、赤外線を搭載することで低照度撮影時に発生するノイズを排除し、0Lux下の真っ暗闇の環境でも監視を可能にしました。搭載する赤外線投光器もなかなか強力で最大で30m、実用値では15～20mの照射が可能であり充実した夜間監視を実現します。

また、低照度撮影に長けている以外にも、D-WDR機能を搭載する事で、逆光時に生じる被写体の黒つぶれをデジタル処理し、逆光の強い監視場所を監視する場合も安定した映像で監視する事が可能になっています。

その他にも、フリッカレス機能を始め、ホワイトバランス機能などの詳細設定ができ、画質を安定させる様々な調整が可能です。また、プライバシー用のマスキングや、動体検知機能、画像左右反転機能、カメラID表示なども搭載しており、店舗等の防犯カメラとしてだけでなく、工業用監視カメラとしてもご使用いただく事ができます。各機能はOSD設定機能により、モニター画面にメニューを表示させて設定する事ができ、多彩な機能も簡単に設定を行う事が出来るようになっています。

YK-D158DWIRは基本性能は全てYK-D158DWと同一であり、YK-D158DWに赤外線を搭載したモデルとなります。YK-D158DWではどうしても真っ暗闇の0Lux環境下では監視する事が出来ず、また高感度撮影時は周囲が暗ければ暗いほどデジタルスローシャッターにより、動きの速い被写体を監視する場合に適さない等の問題がありましたが、それらを解決させる監視カメラとして新たに赤外線投光器を搭載したYK-D158DWIRがラインナップしました。ただ、YK-D158DWでも十分に低照度監視に強い為、「ほとんど明りのない場所」の監視や「出来るだけ監視時にノイズを発生させたくない」場合はYK－D158DWIRを、「多少の外光等が得られる場所」の監視や「屋外でもある程度明るさが得られそうな場所」の監視にはYK-D158DWをご選定いただくのが良いと思います。どちらの機種も屋外設置・低照度撮影に対応しており、非常に高いレベルの監視能力を有している為、大変お奨めの監視カメラです。

赤外線搭載超高感度バンダルプルーフドーム型監視カメラ YK-D158DWIR 製品仕様

イメージセンサー	1/3" SONY Ex-view CCD
画素数	41万画素 811(H)×508(V)
水平解像度	560TVライン
最低照度	0.0005Lux
Day&Night	ICRタイプ　オート/マニュアル
インターレース	2：1インターレース
S/N比	50dB
シャッタースピード	1/60、FLK、1/250、1/500、1/2000、1/5000、1/10000、1/100000
DSS	x256、x128、x64、x32、x16、x8、x4、x2 (1/60時、AUTO)
ホワイトバランス	ATW/AWB/INDOOR/OUTDOOR/MANUAL
逆光補正	OFF/AUTO/HSBLC(8×8マス)
ガンマ	0.05～1.00
3DNR	ON/OFF
D-WDR	OFF/INDOOR/OUTDOOR
カラー調整	シャープネス：0～31 BLUE：0～100 RED：0～100
マスキング機能	最大8ヵ所 エリア調整 マスキングカラー変更可能
ミラー機能	上下左右反転可能
カメラID	最大15文字(英数字) ポジション自由設定可能
動体検知	最大4か所 エリア調整可能
デジタルズーム	最大32倍、画像内をパン・チルト操作可能
レンズ	f2.8mm-11mm/オートアイリスDC駆動/CSマウント
赤外線投光器	赤外線LED30個搭載
赤外線波長	850nm
赤外線照射距離	最大30m/実用値15～20m
電源	DC12V
消費電力	最大300mA
寸法(mm)	直径145×H106
重量	1092g
接続端子	映像(BNC-J)
付属品	BNCP-RCAJ(RCAジャック-BNCプラグ) DC12V-ACアダプター 取扱説明書(製品保証１年) 六角レンチ・取付ネジ一式

超高感度WDR機能搭載バンダルプルーフ型監視カメラ YK-D158DWIR オプション品のご案内

ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
