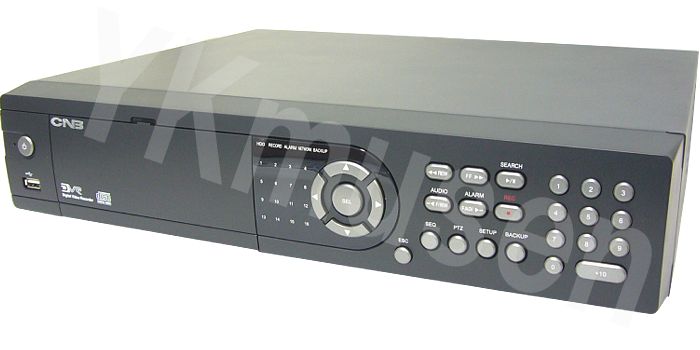

MPEG-4TRIPLEX9ch監視用デジタルレコーダー SDN2712CD
TRIPLEX9ch監視用デジタルレコーダー
高性能＆ローコストを追求した究極モデル
高性能＆ローコストを追求した究極モデル
型番：SDN2712CD
定価：￥472,500(税込) 販売終了
MPEG-4TRIPLEX9ch監視用デジタルレコーダー SDN2712CD 主な機能と特徴
●MPEG-4圧縮により長時間、高画質録画が可能SDN2712CDは録画圧縮方式にM-JPEGに比べて高い圧縮率を誇るMPEG-4を採用することで、
704×480のHi Resolution画像での長時間・高画質録画を実現しました。
M-JPEG画像圧縮方式を採用した他機種に比べて録画効率が大幅に向上します。
●トリプレックスオペレーション対応
SDN2712CDはトリプレックスオペレーションに対応しています。
監視映像を録画しながら録画データの再生(同時録画再生)、更にネットワーク伝送(ネットワーク監視)の
3つの動作を同時に行う事ができます。
●マルチプレクサ機能
SDN2712CDはマルチプレクサ機能を搭載し、接続されている監視カメラそれぞれの独立した設定、録画、再生を行う事ができます。例えば1に入力された監視カメラの映像は出来るだけフレーム数を多く録画したい場合などにカメラ1は録画フレームを15fpsで録画し、残りの2、3、4のカメラは各5フレームでの録画を行うなどの細かな設定を行う事ができます。
各カメラ毎にフレームレートを設定したり、動体検知エリアを設定したり、画質設定など細かく調整する事が可能です。
●RTOS・リアルタイムオペレーションシステム
SDN2712CDは計測機器や工作機械の制御装置などの組み込み分野で利用されている、産業用機械向けの安定したオペレーションシステムRTOS(リアルタイムオペレーションシステム)を採用しています。
全ての処理をリアルタイムに実行することでストレスのないスムーズな処理速度を実現しました。
さらにウォッチドッグタイマーが信頼性を確かなものにします。
●充実のネットワーク監視機能・ネットワーク音声伝送
SDN2712CDはMPEG-4伝送の特性を活かした遠隔監視機能を搭載しています。
M-JPEG方式の伝送に比べて、圧倒的なリアルタイムパフォーマンスと高画質を実現しました。
専用クライアントソフトを使用することでネットワークを通じてライブ監視・録画検索・再生などが行えます。さらに4chまでのネットワーク音声伝送も可能で、より密度の濃いネットワーク監視を可能にします。
 |
 |
| ▲遠隔監視画面 1画面、4分割、9分割、16分割画面でのリアルタイム 監視が可能です。MPEG-4伝送なのでM-JPEG伝送と比較してリアルタイムパフォーマンスに長けており、監視時にストレスを感じさせません。 |
▲遠隔再生画面 遠隔地に設置してあるSDN2712CDへアクセスすることで、録画されてある映像データ及び音声をモニターできます。早送りも最大8倍速を実現し、ストレスの無い再生を可能にします。 |
●USBポート・CD-RW・遠隔監視バックアップ機能
SDN2712CDの本体前面にはUSBポート(USB2.0)とCD-RWドライブを搭載しています。
USBメモリー、CD-R/RWへのバックアップが可能です。さらに遠隔監視によるバックアップも可能です。
バックアップ時のファイル形式はAVI形式をサポートし、パソコンで再生する際、汎用性の高い動画再生プレイヤーで再生が可能なので扱いやすくなっています。
●シックなブラックボディ に操作性の高い操作パネルを採用。冷却ファンも静音設計に
SDN2712CDは筐体に高級感のあるブラックカラーを採用。 しっかりとした作りで先進のフォルムを実現。また、操作性の高い操作パネルを採用し、直感的な操作が可能です。内蔵冷却ファンにもこだわり、音を抑えた静音設計になっています。
●見やすい日本語表示メニュー
SDN2712CDは分かりやすい日本語と見やすい書体で、設定の煩わしさを感じさせません。
もちろん取扱説明書も安心の日本語だから、新規導入の方でも安心してご使用いただけます。
●4分割・9分割表示
SDN2712CDは9分割・4分割・1画面で監視を行うことが出来るので、
監視カメラの入力台数に応じた分割表示が可能です。
●動体検知録画・スケジュール録画
SDN2712CDの録画方法には手動録画、常時録画を行う常時録画以外に、画面内の設定した箇所に動きがあった時だけ録画を開始する「動体検知録画」や、設定したスケジュール通りに録画を開始する「スケジュール録画」、外部センサーなどを接続し、センサー異常が発生した場合に録画を開始する「センサー録画」があります。監視環境に合わせた幅広い監視録画に対応します。
 |
 |
| ▲動体検知エリア設定画面(32×24グリッド) 9段階の感度調整と詳細な感知エリアの設定が可能な高性能動体検知機能を搭載しています。 |
▲スケジュール設定画面 曜日・時間毎の細かなスケジュール設定を行うことができます。 |
●多彩な検索再生
SDN2712CDは多彩な検索再生機能を搭載しています。
・時間軸…時間帯を表示し、録画映像を簡単に探すことができます。
・イベント検索…日付、チャンネル、イベントタイプから記録データを検索し再生することができます。
・日時指定検索…年月日及び時間を指定することで、その録画データにアクセスできます。
・先頭検索…HDDに録画された一番古いデータからの再生を行います。
・終端検索…HDDに録画された最新のデータからの再生を行います。
・ログ…システムログデータを確認でき、そのログからの再生を行います。
・アーカイブ…記録されたデータを検索する時に使用します。
●その他特徴
・4チャンネル録音…4チャンネルまでの音声を記録が出来ます。
・リモコン操作…赤外線リモコン付属で、離れた場所からも操作が出来ます。
・パスワード認証…パスワード認証によるユーザー確認が出来ます。
・ビデオロス通知機能…ビデオ信号が途切れた際、アラームで報知します。
・多言語対応…NTSC/PAL切換が可能で、多言語に対応している為、海外での使用も可能です。
・多種のビデオ出力…VGA(800×600/24Bitカラー)出力を備えています。
●本体前面
左側に電源スイッチ、USBポート、CD-RWと搭載。
右側には各種操作スイッチを搭載しています。分かり易いボタン配置で操作性に優れています。
●本体背面
※画像は16chモデルとなります。9chモデルのSDN2712CDでは9chとなります。
本体背面は下�������������入出力端子が備っています。
・カメラ入力×9
・カメラスルー出力×9
・ビデオスポット出力
・ビデオ出力
・VGA出力
・音���入力×4
・音声出力
・LANポート
・RS-485/422入力コネクタ
・センサー入力コネクタ
・アラーム出力コネクタ
・電源入力端子
・NTSC/PAL切換スイッチ
●付属品
・赤外線リモコン
・専用ソフト(CD-ROM)
・電源ケーブル(国内/国外用)
・取扱説明書(1年間保証付、画像未掲載)
MPEG-4TRIPLEX9ch監視用デジタルレコーダー SDN2712CD のご紹介
SDN2712CDはその高性能＆ローコストを実現したMPEG-4TRIPLEX監視用デジタルレコーダーです。圧倒的に充実された機能を備えながらローコストを実現しました。まず、監視用デジタルレコーダーとしての録画性能はMPEG-4圧縮による長時間、高画質録画を実現し、M-JPEG等の圧縮方式に比べて高い録画性能を備えています。また、グラフィカルユーザーインターフェースを組み合わせたユーザーに優しい日本語による設定メニューで各種設定も容易に行うことができます。多彩な録画方法、多岐にわたる再生検索、4ch音声録画による監視の充実、USB及びCD-RWへのバックアップなど、監視用デジタルレコーダーとして至れり尽くせりの満載の機能を搭載しています。さらにネットワーク監視機能の充実を図るべく、ネットワーク動画伝送をMPEG-4圧縮による伝送を実現し、従来のM-JPEGに比べて滑らかで軽快なネットワーク動画伝送を実現しています。MPEG-4だからネットワーク経由による録画データ再生もスムーズで最大8倍速の早送り再生にも対応しています。また、ネットワーク伝送では4chまでの音声の伝送も実現し、映像＋音声による密度の高いネットワーク監視を実現しています。SDN2712CDは通常の監視用デジタルレコーダーとしてはもちろんの事、ネットワーク監視を充実したい場合による、ネットワーク監視用デジタルレコーダーとしても非常に高いポテンシャルを発揮するので、ネットワーク監視重視の方にも大変お奨めの監視用デジタルレコーダーです。
MPEG-4TRIPLEX9ch監視用デジタルレコーダー SDN2712CD 録画時間の目安
| 解像度 | 画質 | 9fps | 16fps | 18fps | 32fps | 48fps | 96fps | 120fps |
| 352×240 | 最高 | 49.8日 | 28.0日 | 25日 | 22.8日 | 20.6日 | 13.4日 | 12.8日 |
| 高 | 65.8日 | 37.0日 | 33.0日 | 29.8日 | 26.4日 | 19日 | 17.4日 | |
| 標準 | 74.2日 | 41.8日 | 37.0日 | 34.6日 | 32.0日 | 23.8日 | 21.6日 | |
| 低 | 94.6日 | 53.2日 | 47.2日 | 41.0日 | 34.6日 | 28.0日 | 25.0日 | |
| ネットワーク | 126.6日 | 70.2日 | 63.2日 | 53.0日 | 46.4日 | 34.2日 | 32.0日 | |
| 解像度 | 画質 | 9fps | 16fps | 18fps | 32fps | 48fps | 60ps | |
| 704×240 | 最高 | 22.0日 | 18.2日 | 16.2日 | 13.4日 | 12.6日 | 11.8日 | |
| 高 | 42.2日 | 23.8日 | 21.2日 | 17.4日 | 15.8日 | 14.2日 | ||
| 標準 | 49.8日 | 28.0日 | 25.0日 | 22.6日 | 20.8日 | 19.0日 | ||
| 低 | 65.8日 | 37.0日 | 33.0日 | 28.0日 | 24.2日 | 20.6日 | ||
| ネットワーク | 86.6日 | 48.8日 | 43.4日 | 32.0日 | 27.8日 | 23.8日 | ||
| 解像度 | 画質 | 9fps | 16fps | 18fps | 30fps | |||
| 704×480 | 最高 | 25.8日 | 14.4日 | 12.8日 | 11.6日 | |||
| 高 | 33.0日 | 18.6日 | 16.4日 | 13.4日 | ||||
| 標準 | 42.2日 | 23.8日 | 21.2日 | 19.0日 | ||||
| 低 | 49.8日 | 28.0日 | 25.0日 | 19.8日 | ||||
| ネットワーク | 56.8日 | 32.0日 | 28.4日 | 25.0日 |
※解像度704×240の場合、60fpsが最大
※解像度704×480の場合、30fpsが最大
※fps=1秒間あたりの記録コマ数、カメラの入力台数分でフレーム数を分け合います。
MPEG-4TRIPLEX9ch監視用デジタルレコーダー SDN2712CD 製品仕様
| ビデオ | 入力 | 9入力 BNC NTSC/PAL 1.0Vp-p |
| 出力（選択可能) | 1コンポジットBNC/1S-Video (NTSC/PAL) |
|
| 1VGA | ||
| SPOT出力 | 1コンポジットBNC(NTCS/PAL)-1.0Vp-p | |
| ループバック出力 | 9出力 BNC | |
| オーディオ | 入力 | 4入力 RCA |
| 出力 | 1出力 RCA | |
| アラーム | 入力＆出力 (NC/NO選択可能) |
16/4 |
| OS | RTOS | |
| 録画 | 圧縮 | MPEG-4 |
| ビデオフォーマット | NTSC/PAL | |
| 解像度 | 352×240(360×288) NTSC(PAL) 704×240(720×288) NTSC(PAL) 704×480(720×576) NTSC(PAL) |
|
| 録画速度 | MAX.120fps(352×240)：NTSC MAX.60fps(720×288)：NTSC MAX.30fps(720×576)：NTSC |
|
| モード | 常時録画、手動録画、モーション録画、 センサー録画、スケジュール録画 |
|
| 方式 | 解像度、フレームレート、及び画質による方式 | |
| 録画再生 | モード | 時間軸、イベント、日時指定、先頭、終端、ログ、アーカイブ |
| 速度 | 2倍、4倍、8倍 | |
| マルチタスク | 三重方式 | 録画、再生、及びネットワーク伝送(TRIPLEX) |
| 制御ユニット | IRタイプリモートコントロール及び前面キー | |
| シリアルポート | コンソール | 1 RS-232C |
| カメラコントロール | 1 RS-485 | |
| ネットワーク | インターフェース | ADSL、LAN |
| 動的IP | DDNS | |
| LANポート | 1 10/100-base T Ethernet | |
| 機能 | ライブ監視、録画データ検索、P/T/Z/F、バックアップ | |
| ハードディスク | 容量 | 2EA 最大1TB EIDE(ATA133) |
| バックアップ | ネットワーク | 静止画＆動画 |
| USBメモリー/CD-RW | 静止画＆動画 | |
| 電子回路 | 源入力 | AC100～127V/200～240V、50-60Hｚ |
| 使用環境 | 動作温度 | 5℃～40℃ |
| 湿度 | 30%～90% | |
| サイズ | 寸法 | W432×D350×H88 (mm) |
| 付属品 | 赤外線リモコン 専用ソフト(CD-ROM) 電源ケーブル(国内/国外用) 取扱説明書(製品保証1年) |
|
