H.264ネットワーク対応16ch監視用デジタルレコーダー NDVR-3016
H.264ネットワーク対応16ch監視用DVR
タッチパネル・マウス・リモコン操作対応！
(購入数はカート内で設定して下さい)通常納期3～4営業日
タッチパネル・マウス・リモコン操作対応！
型番：NDVR-3016
価格：￥148,000(税込) (購入数はカート内で設定して下さい)通常納期3～4営業日
H.264ネットワーク対応16ch監視用デジタルレコーダー NDVR-3016 主な機能と特徴
※掲載画像につきまして…掲載画像は8入力モデル「NDVR-3008」の画像を使用しております。フロントパネルのch表示及び分割画面、一部設定画面、背面端子以外は同一となりますので予めご了承下さい。
最新のH.264画像圧縮テクノロジー採用
NDVR-3016は高圧縮のH.264画像圧縮方式を採用することにより、ライブ映像、記録、ネットワーク監視時において、上質なビデオ映像を実現しました。また、記録ファイルサイズが最小に抑えられますので、さらに長時間の記録が可能です。ネットワーク監視時には、低ビットレートに負荷を抑え高速のネットワーク転送が可能です。詳しい日本語取扱説明書付属
NDVR-3016は高機能仕様となりますが、分かり易いカラー印字の取扱説明書が付属しています。高機能でも安心して使いこなしていただく事が出来ます。
大容量1TBハードディスク搭載
NDVR-3016は高速のSATAインターフェイスに大容量1TB HDDを搭載しました。H.264の効率の良い画像圧縮率により長時間の録画を実現します。
スタイリッシュなタッチパネルを採用したフロントマスク
NDVR-3016は本体前面部の操作パネルにタッチパネルを採用しました。
本体サイズもスマートに仕上がっており、フロントマスクもスタイリッシュなデザインです。
マウス・リモコン操作に対応
NDVR-3016は操作性を向上させるマウスと赤外線リモコンによる操作が可能です。
パソコン感覚で設定ができ、リモコンによる遠隔操作(赤外線範囲内)も行う事が出来ます。
 |
 |
| ▲メイン監視画面 | ▲メニュー画面 |
 |
 |
| ▲ライブ画面設定画面 | ▲画面自動切替表示設定画面 |
 |
|
| ▲システム設定画面 |
画面表示は16分割、9分割、6分割(1画面だけ大サイズ)、4分割画面、各1画面、
全画面シーケンシャル表示(自動画面切替)が可能です。
設定画面は非常に細かく作りこまれており、複雑な操作も容易に行う事が出来ます。
カメラ毎に画質・録画設定が可能
NDVR-3016はカメラ毎に画質の調整を行ったり、カメラタイトル(アルファベット)を設定出来ます。
また、録画もカメラ毎に録画画質、録画コマ数(フレームレート)の調整が出来ます。
但し、録画コマ数には「録画サイズ/ch」毎に下記の通り上限が設定されています。
録画サイズ(録画解像度)[CIF：360×240、Field：720×240、FRAME：720×480]
・CIF 4ch：合計120fps/1台あたり最高で30fps
・CIF 16ch：合計120fps/1台あたり最高で7fps
・Field 4ch：合計60fps/1台あたり最高で15fps
・Field 16ch：合計60fps/1台あたり最高で4fps
・FRAME 4ch：合計30fps/1台あたり最高で7fps
・FRAME 16ch：合計30fps/1台あたり最高で2fps
※録画解像度が高い程、画質は綺麗になります。
つまり、カメラを1台しか接続していなくても、FRAME 30chで録画を行った場合、
30fpsのフル動画録画は出来ず、7fpsの録画コマ数にしか設定する事が出来ません。
VGA端子装備
NDVR-3016はPC用モニターを直接接続することが出来るVGA端子を装備しています。ペンタプレックス機能搭載
NDVR-3016ではライブ映像表示、録画、再生、ネットワークからの遠隔操作、バックアップ等の5つの動作を同時に行なう事が出来ます。これによりメニュー設定や再生の際に録画を停止する必要が無く、抜け目のない監視録画が可能です。高度なモーションセンサー録画機能を搭載
NDVR-3016は設定した画面エリア内に動きがあった時だけ録画を行うモーションセンサー録画機能を搭載しています。 人が動いた時だけ撮影コマ数を増やすモーションセンサー機能を搭載していますので効率のよい録画が可能です。設定可能な項目は下記の通りです。
・録画時間：10秒～300秒
・感度設定：1(低感度)～20(高感度)
・検知エリア設定：4マス×4マス※CMS(PCソフト)を使用すると、より細かな範囲設定を行う事が出来ます。
USBフラッシュメモリ・外付けUSB HDDへのバックアップ機能
NDVR-3016はUSBメモリーや外付けUSB HDDへのバックアップに対応しています。
音声記録対応
NDVR-3016は1入力の音声記録に対応し、映像だけでなく音声の記録を行なう事も出来ます。※ネットワーク機能を使用して遠隔地から音声を聴くことも可能です。
H.264動画配信によるネットワーク機能搭載
NDVR-3016はH.264動画配信によるネットワーク機能を搭載しています。ネットワーク伝送にH.264を採用する事で、M-JPEGやMPEG-4を採用しているモデルと比べて格段に動画性能が向上し、リアルタイムパフォーマンスを実現しました。
また、ネットワークを介して遠隔地から、NDVR-3016の設定、再生等の作業を行なう事が出来ます。ネットワーク機能を使用する際は専用ソフト(付属)又はインターネットエクスプローラーにて行なう事が出来ます。専用ソフトはCMS(中央管理システム)ソフトとなっており、複数拠点を遠隔で一括管理する事が出来る高機能ソフトです。複数拠点にNDVR-3000シリーズ(3004/3008/3016)を設置する事で、複数拠点のネットワーク監視の利便性が向上しています。
 |
 |
| ▲ネットワーク設定画面 異常時のE-mail送信(アラーム・画像添)・DDNS対応 |
▲ネットワーク監視画面 CMS(中央管理ソフト)により複数拠点を一括で管理可能 |
 |
 |
| ▲ネットワーク経由で映像再生 NDVR-3016の映像を遠隔地から再生・保存可能 |
▲ブラウザによる監視が可能 インターネットブラウザ上での監視が可能 |
専用ダイナミックDNSサービス対応
NDVR-3016はメーカーによる専用のダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。
細かな設定が可能なスケジュール録画機能を搭載
曜日、時間毎に録画予約のスケジュールを設定出来ます。
また、4つのモードを設定でき、曜日毎に録画時間、方法を変える事が出来ます。
これにより効率の良い監視録画が可能です。
自動復旧機能搭載
NDVR-3016は停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。※録画を行っていた場合
高い保守性
NDVR-3016はHDDやファンに異常が検出された時のアラーム出力が可能です。E-mail送信機能により、ビデオロス、停電(電源復旧時)、HDD故障した場合にE-mailにて、
異常を通知させる事が可能です。
日時指定検索による再生
NDVR-3016ではカレンダー・時間軸を使用した再生データの検索が出来ます。
その他、ログリスト、アラーム、モーションリストによる検索・再生が可能です。
その他の主な機能
・アラーム入出力機能
オプションで外部アラームやアラーム入力機器に接続可能です。
人感センサーやオン/オフスイッチを接続する事により、接続した機器に反応があった時だけ録画する事が出来ます。
アラーム検知時の細かな設定、録画設定も可能なので、外部アラーム重視の構築にも最適です。
・2倍デジタルズーム機能
ライブ時、再生時に画面を2倍、4倍デジタルズームをする事が出来ます。
本体前面・背面

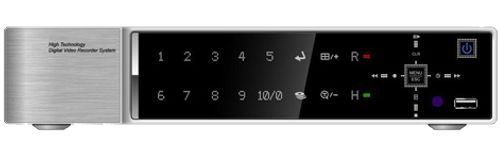

●本体前面
タッチパネル式の各ボタンとUSBポートが備わっています。

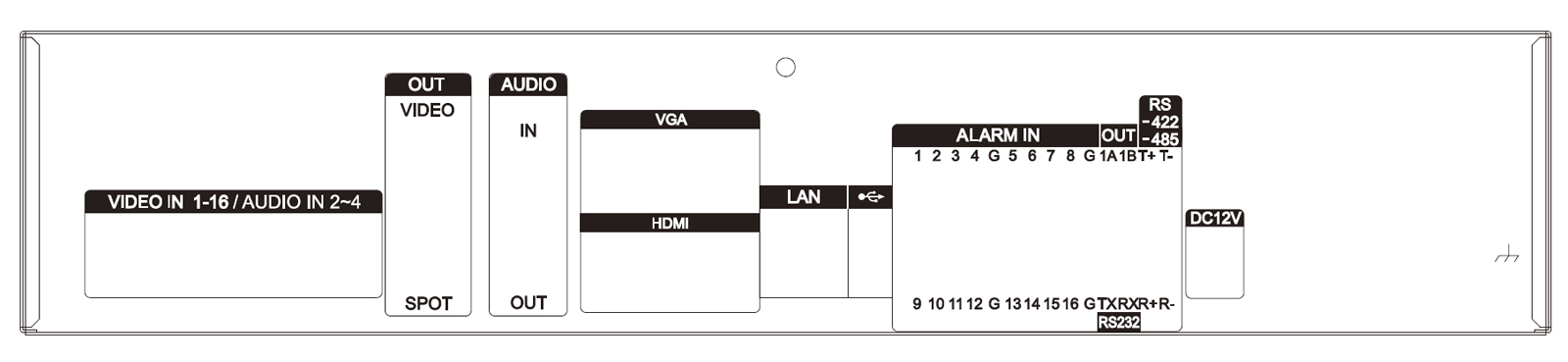

●本体背面
・カメラ入力端子×16(BNC-J)付属の16入力用オクトパスケーブルを使用します。
・ビデオ出力端子(BNC-J)
・スポット端子(BNC-J)
・音声入力端子（RCA-J)
・音声出力端子(RCA-J)
・VGA出力端子
・LANポート
・マウスポート
・アラーム入力端子×8
・アラーム出力端子
・RS-422端子(PTZカメラ接続)
・電源端子
付属品
・取扱説明書(1年間保証付)
・BNCP-RCAJ×17個(カメラ入力台数16＋映像出力1)
・オクトパスケーブル(カメラ入力用)
・ACアダプター/ACコード
・赤外線リモコン
・専用ソフト(CD-ROM)
・マウス
H.264ネットワーク対応16ch監視用デジタルレコーダー NDVR-3016 のご紹介
NDVR-3016は最新の画像圧縮テクノロジーH.264を採用した高画質監視用デジタルレコーダーです。
日本の大手メーカーにOEM供給している製品でもあり、高い信頼性があります。
HDDには大容量1TB HDDを搭載しており、高圧縮が可能なH.264による長時間録画が可能です。入力数は16入力に対応し、最大8台までの監視カメラを接続し録画を行う事が出来ます。
まず、本製品の特徴としては操作周りが充実している事が挙げられます。本体操作パネルにはタッチパネルを採用し、素早いレスポンスを実現しています。更に赤外線リモコンによる遠隔操作とマウス操作によるパソコン感覚での操作も可能なので、自分に合った操作方法でご使用頂く事が出来ます。
また、操作パネルにオシャレなLED発光を採用し、本体も16入力モデルとしては非常にコンパクトな造りとなっており、監視用デジタルレコーダーとしてはスタイリッシュなフォルムに仕上げています。
機能面ではAV機器を操作する感覚で設定が出来る、分かりやすいメニュー画面を採用しています。各設定画面も分かり易く、本体の操作、設定に不慣れな方でも、比較的容易に設定を行って頂けると思います。もちろんメニュー画面が分かりやすいだけでなく、録画を行う為の機能面でも充実しており、高性能モーションセンサー録画機能を始め、4つのモードが設定出来るスケジュール録画機能、CMS(中央管理システム)機能を備えたネットワーク監視機能等を備えています。
録画解像度は360×240(CIF)、720×240(FIELD)、720×480(FRAME)の3つの解像度に対応し、それぞれ最大フレームレートは120fps、60fps、30fpsとなります。残念な点としては、NDVR-3016では録画フレームレートの割り当てがカメラ毎に設定出来るのですが、録画ch数に応じて1台あたりのフレームレートの最大値が決まっており、例えば720×480の録画解像度で録画を行った場合、カメラ1台であろうとカメラ4台であろうと、1台あたり最大フレームレート数は7fpsが上限となってしまいます。もちろん、監視録画上では7fpsもあれば十分ではありますが、出来るだけ滑らかな動画録画を行いたい場合にはやや不向きかも知れません。
それでもトータルバランスで見ると、非常に良い造りとなっており、ご家庭から小規模、中規模用の監視録画装置としてローコストでご導入頂く事が出来る監視用デジタルレコーダーとしてお奨めの製品です。
なお、NDVR-3016の比較対象機種として「NDVR-H16D」がありますが、録画画質、動画録画性能、ネットワーク性能を比較した感想としてはNDVR-H16Dに大きく軍配が上がる印象です。コストパフォーマンス、マルチな操作対応を始め、外観、設定画面等のディテールに関してはNDVR-3016に軍配が上がります。
その為、録画画質、動画録画性能を重視したい場合は「NDVR-H16D」を、コスト面、操作のマルチ性、メニュー画面の取っ付き易さ等を重視した場合は「NDVR-3016」がお奨めです。
日本の大手メーカーにOEM供給している製品でもあり、高い信頼性があります。
HDDには大容量1TB HDDを搭載しており、高圧縮が可能なH.264による長時間録画が可能です。入力数は16入力に対応し、最大8台までの監視カメラを接続し録画を行う事が出来ます。
まず、本製品の特徴としては操作周りが充実している事が挙げられます。本体操作パネルにはタッチパネルを採用し、素早いレスポンスを実現しています。更に赤外線リモコンによる遠隔操作とマウス操作によるパソコン感覚での操作も可能なので、自分に合った操作方法でご使用頂く事が出来ます。
また、操作パネルにオシャレなLED発光を採用し、本体も16入力モデルとしては非常にコンパクトな造りとなっており、監視用デジタルレコーダーとしてはスタイリッシュなフォルムに仕上げています。
機能面ではAV機器を操作する感覚で設定が出来る、分かりやすいメニュー画面を採用しています。各設定画面も分かり易く、本体の操作、設定に不慣れな方でも、比較的容易に設定を行って頂けると思います。もちろんメニュー画面が分かりやすいだけでなく、録画を行う為の機能面でも充実しており、高性能モーションセンサー録画機能を始め、4つのモードが設定出来るスケジュール録画機能、CMS(中央管理システム)機能を備えたネットワーク監視機能等を備えています。
録画解像度は360×240(CIF)、720×240(FIELD)、720×480(FRAME)の3つの解像度に対応し、それぞれ最大フレームレートは120fps、60fps、30fpsとなります。残念な点としては、NDVR-3016では録画フレームレートの割り当てがカメラ毎に設定出来るのですが、録画ch数に応じて1台あたりのフレームレートの最大値が決まっており、例えば720×480の録画解像度で録画を行った場合、カメラ1台であろうとカメラ4台であろうと、1台あたり最大フレームレート数は7fpsが上限となってしまいます。もちろん、監視録画上では7fpsもあれば十分ではありますが、出来るだけ滑らかな動画録画を行いたい場合にはやや不向きかも知れません。
それでもトータルバランスで見ると、非常に良い造りとなっており、ご家庭から小規模、中規模用の監視録画装置としてローコストでご導入頂く事が出来る監視用デジタルレコーダーとしてお奨めの製品です。
なお、NDVR-3016の比較対象機種として「NDVR-H16D」がありますが、録画画質、動画録画性能、ネットワーク性能を比較した感想としてはNDVR-H16Dに大きく軍配が上がる印象です。コストパフォーマンス、マルチな操作対応を始め、外観、設定画面等のディテールに関してはNDVR-3016に軍配が上がります。
その為、録画画質、動画録画性能を重視したい場合は「NDVR-H16D」を、コスト面、操作のマルチ性、メニュー画面の取っ付き易さ等を重視した場合は「NDVR-3016」がお奨めです。
H.264ネットワーク対応16ch監視用デジタルレコーダー NDVR-3016 録画時間の目安
| 録画モード | 録画画質 | FPS | 録画時間 |
| Frame 720×480 |
Best | ||
| 2 | 353 | ||
| 1 | 706 | ||
| Super | |||
| 2 | 564 | ||
| 1 | 1124 | ||
| High | |||
| 2 | 851 | ||
| 1 | 1702 | ||
| Middle | |||
| 2 | 1206 | ||
| 1 | 2411 | ||
| Low | |||
| 2 | 1702 | ||
| 1 | 3404 | ||
| Field 720×240 |
Best | ||
| 4 | 564 | ||
| 3 | 752 | ||
| 2 | 1127 | ||
| 1 | 2255 | ||
| Super | |||
| 4 | 282 | ||
| 3 | 376 | ||
| 2 | 564 | ||
| 1 | 1127 | ||
| High | |||
| 4 | 452 | ||
| 3 | 603 | ||
| 2 | 904 | ||
| 1 | 1808 | ||
| Middle | |||
| 4 | 678 | ||
| 3 | 904 | ||
| 2 | 1356 | ||
| 1 | 2713 | ||
| Low | |||
| 4 | 965 | ||
| 3 | 1286 | ||
| 2 | 1929 | ||
| 1 | 3858 | ||
| CIF 360×240 |
Best | ||
| 7 | 258 | ||
| 5 | 362 | ||
| 4 | 452 | ||
| 3 | 603 | ||
| 2 | 904 | ||
| 1 | 1808 | ||
| Super | |||
| 7 | 413 | ||
| 5 | 579 | ||
| 4 | 723 | ||
| 3 | 965 | ||
| 2 | 1447 | ||
| 1 | 2894 | ||
| High | |||
| 7 | 620 | ||
| 5 | 868 | ||
| 4 | 1085 | ||
| 3 | 1447 | ||
| 2 | 2170 | ||
| 1 | 4340 | ||
| Middle | |||
| 7 | 886 | ||
| 5 | 1240 | ||
| 4 | 1550 | ||
| 3 | 2067 | ||
| 2 | 3100 | ||
| 1 | 6200 | ||
| Low | |||
| 7 | 1240 | ||
| 5 | 1736 | ||
| 4 | 2170 | ||
| 3 | 2894 | ||
| 2 | 4340 | ||
| 1 | 8681 |
録画時間は録画する映像により多少変化します。
上記の録画時間を保証するものではありませんので、あくまでも目安としてお考え下さい。
H.264ネットワーク対応16ch監視用デジタルレコーダー NDVR-3016 製品仕様
| 映像圧縮形式 | H.264 |
| 映像入力 | 16チャンネル（BNC） |
| 映像出力 | メインモニター（BNC）×1、スポットモニター×1、VGA×1 |
| 最大録画レート | 720×480ピクセル 30IPS |
| 録画速度 | 1、2（Frame）1、2、3、4（Field） 1、2、3、4、5、7（CIF） |
| 録画画質設定 | Low、Middle、High、Super、Best |
| 内蔵HDD | 1TB、SATA |
| 録画モード | ノーマル、予約、モーション、アラーム |
| オーディオ入出力 | 入力×1、出力×1 |
| モーション検知エリア | 4×4グリッド（全チャンネル） |
| モーション検知感度 | 20レベルから調整 |
| プリアラーム | 有り（3秒） |
| バックアップ | USB、外付けHDD、リモート |
| USB端子 | 前面×1、背面×1 |
| ウェブ転送圧縮形式 | H.264 |
| イーサネット | RJ45、イーサネット経由でのライブ表示をサポート |
| 対応ブラウザ | Internet Explorer |
| ネットワークプロトコル | TCP/IP、ダイナミックDNS |
| 操 作 | フロントタッチキー、マウス、赤外線リモコン |
| アラーム入出力 | 出力×1 |
| キーロック | 有り |
| ビデオロス検出 | 有り |
| 画質調整 | 輝度、コントラスト、色合い |
| 日付表示形式 | 年/月/日 |
| 電 源 | DC12V/3A |
| 消費電力 | 19.2W |
| 動作可能周囲温度 | 5～40度 |
| 外形寸法 | 280（幅）×55（高）×315（奥）mm |
| 重 量 | 約1.91kg（HDDを除く） |
| 同梱内容 | NDVR-3016本体 取扱説明書(1年間保証付) BNCP-RCAJ×17個(カメラ入力台数16＋映像出力1) オクトパスケーブル(カメラ入力用) ACアダプター/ACコード 赤外線リモコン 専用ソフト(CD-ROM) マウス |
