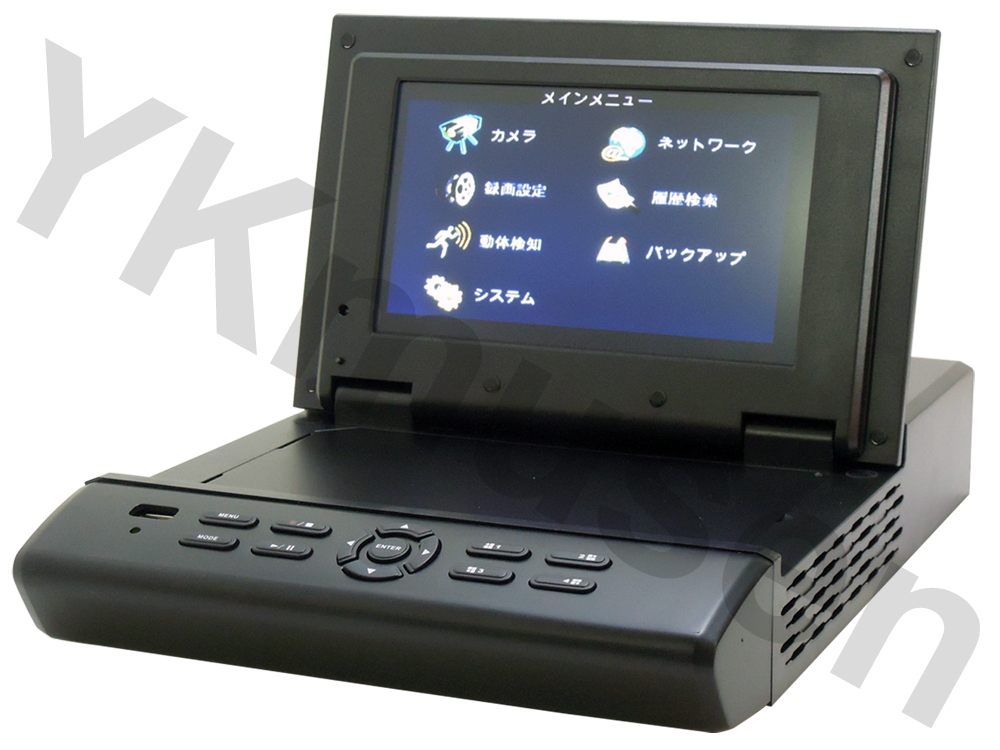

モニター付H.264高機能監視用デジタルレコーダー
7インチ液晶モニター搭載のオールインワン高機能DVR！

型番：DVR-M701

価格：￥59,800(税込)
(購入数はカート内で設定して下さい)

→DVR-M701 主な機能と特徴
→DVR-M701 のご紹介
→DVR-M701 録画時間目安
→DVR-M701 製品仕様
→DVR-M701 オプション品

モニター付H.264高機能4ch監視用デジタルレコーダー DVR-M701 主な機能と特徴

動画圧縮方式にH.264を採用

DVR-M701は動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用する事で高画質で長期間の監視録を実現しました。

▲PAGE TOP

大容量1TB HDD搭載

DVR-M701は1TBの大容量ハードディスクを標準搭載しています。
圧縮効率の良いH.264と相まって、高画質で長期間の録画が可能です。

▲PAGE TOP

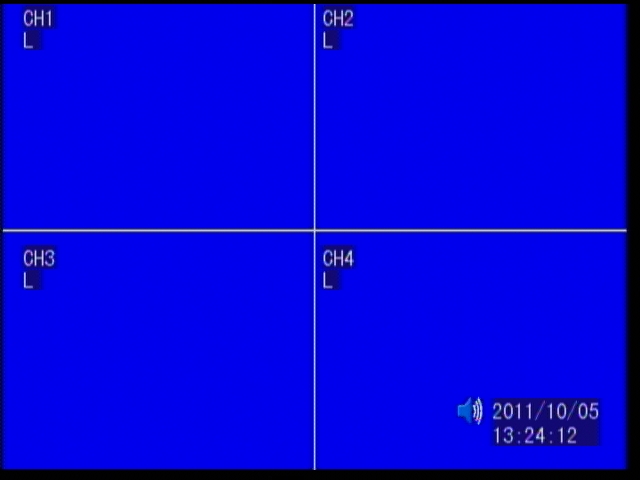

4入力対応・4分割器搭載

DVR-M701は画面4分割器を搭載し、最大4台までの防犯カメラの接続が可能です。
各1台ずつの防犯カメラ映像はもちろんの事、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能※を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。
※切り換え間隔は1秒～99秒で設定が可能です。

▲PAGE TOP

同時録画再生

DVR-M701は録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。
録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

DVR-M701は音声1入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なう事も出来ます。
※ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。

▲PAGE TOP

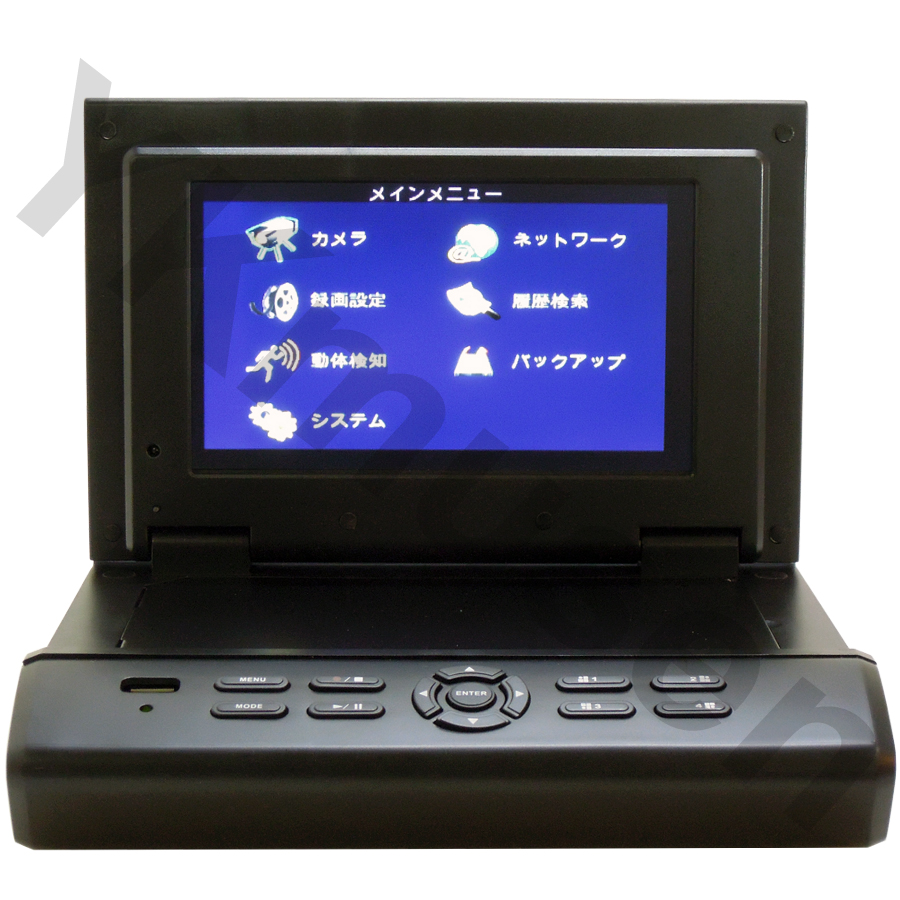

7インチTFT液晶モニター搭載

DVR-M701は本体に7インチのTFT液晶モニターを搭載しているので、
本体だけで録画もライブ監視も行える省スペース監視を実現させたDVRです。
液晶モニターは16：9表示となりますが、録画は4：3表示での通常の録画映像となります。
また、通常の映像出力は備わっておりますので、外部モニターでの監視もできます。
もちろん液晶モニターを表示させたままの映像出力が可能です。

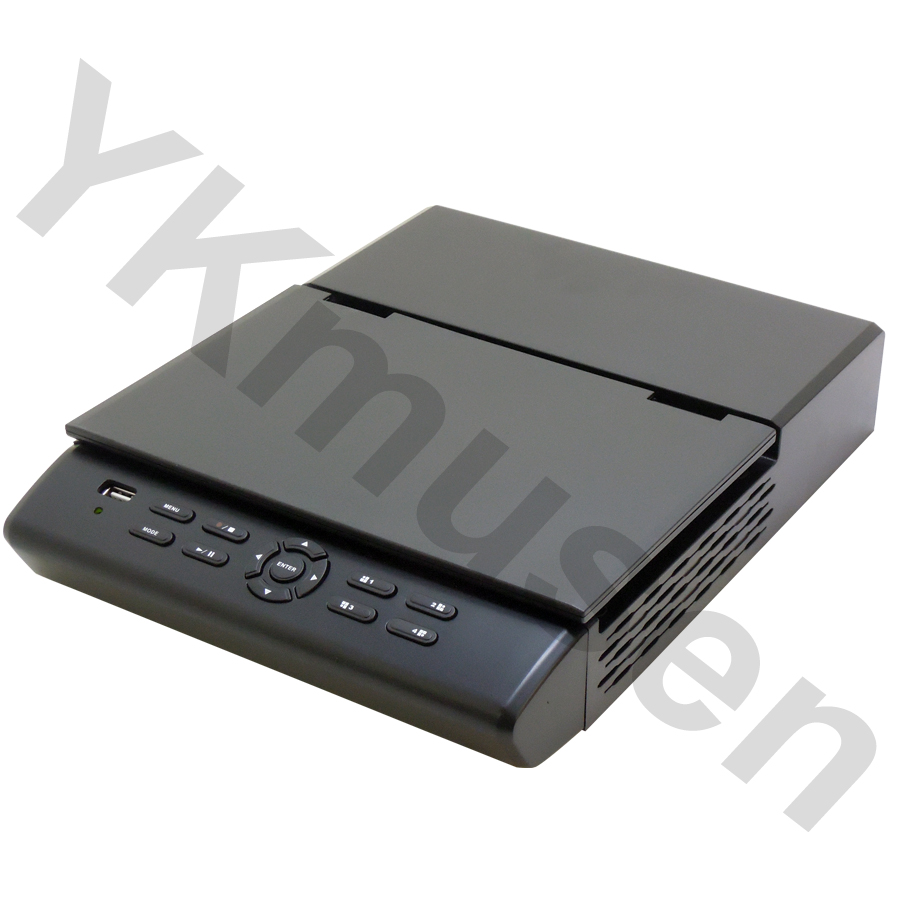

DVR-M701は液晶モニターは画像のように普段は折りたたむことができるので、
映像を見たい時にすぐに使用でき、普段は省スペースに設置しておくことができます。

▲PAGE TOP

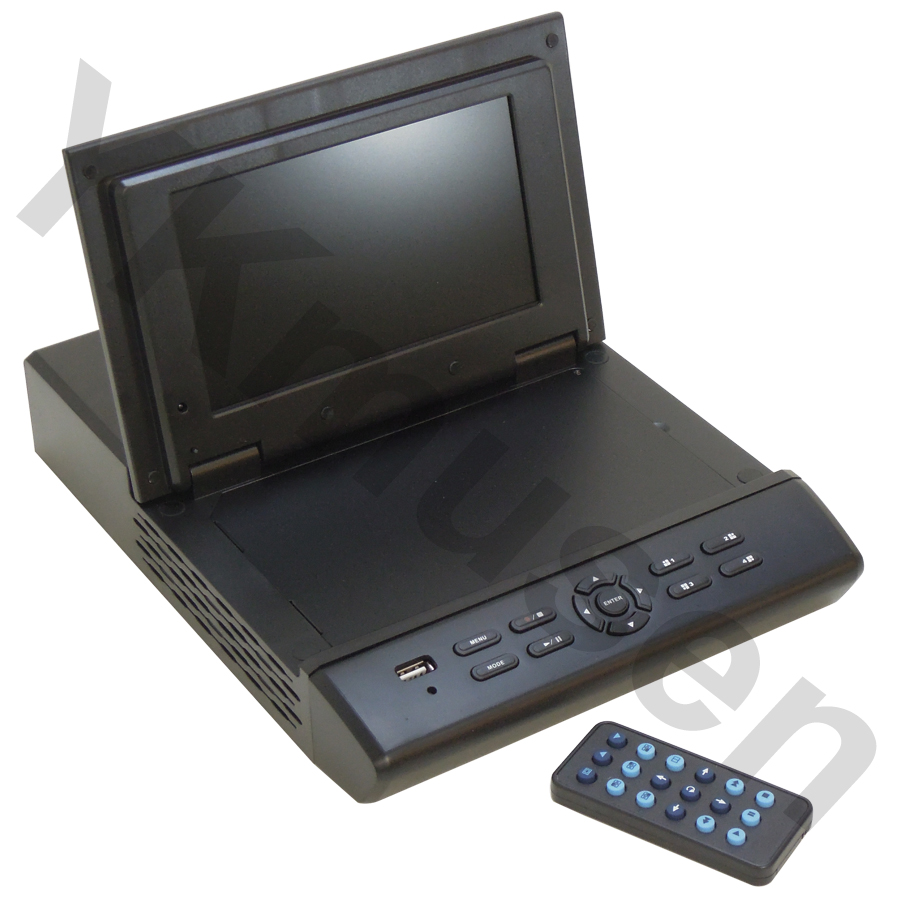

赤外線リモコン操作に対応

DVR-M701は付属リモコンによるリモコン操作が可能です。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

▲PAGE TOP

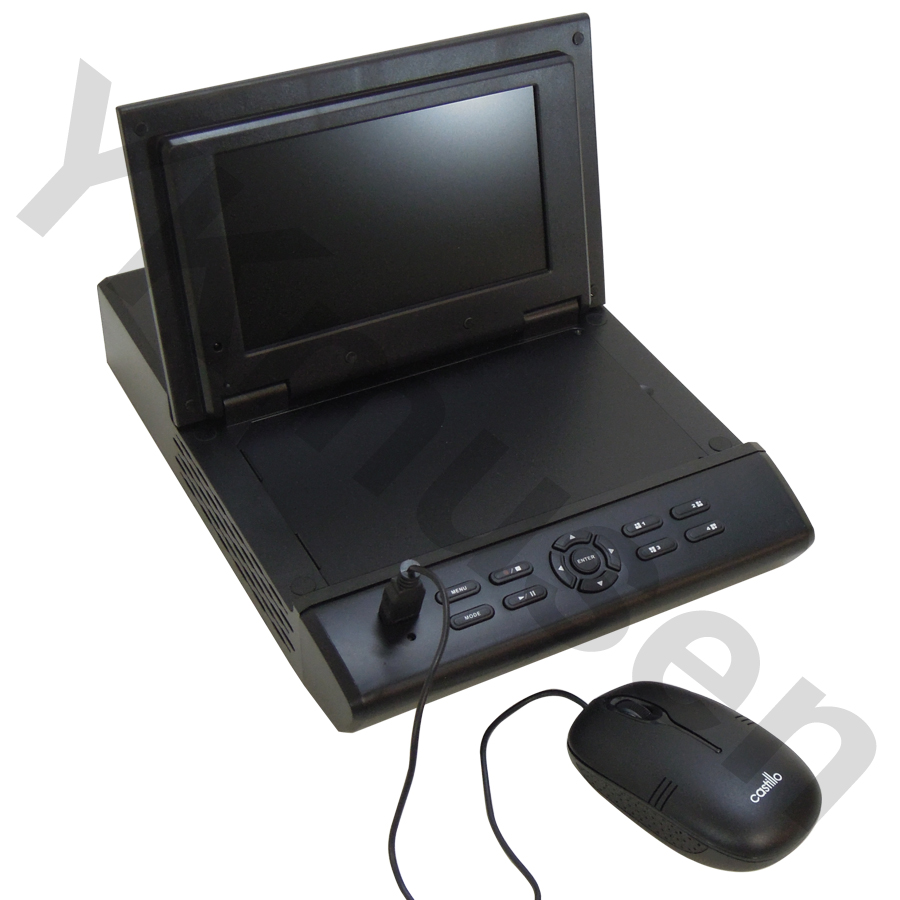

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

DVR-M701の操作は赤外線リモコン以外にもUSBマウスによる操作が可能です。
リモコン操作と違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。

▲PAGE TOP

日本語メニュー表示でより分かりやすく

DVR-M701の各メニュー表示は日本語表示なので、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

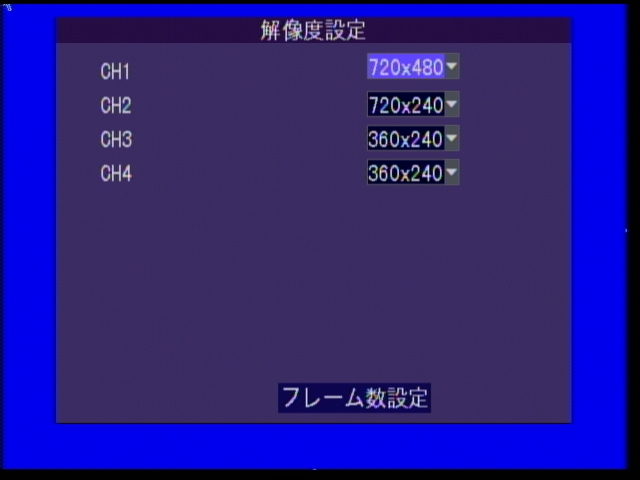

録画解像度、録画画質、録画フレームレートを個別に設定可能

DVR-M701は録画解像度、録画画質、録画フレームレートをカメラ毎に設定することができます。
これにより重要な監視場所は録画画質を上げ、あまり重要ではない場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。 設定可能項目は下記の通りです。

■録画解像度
720×480 / 720×240 / 320×240

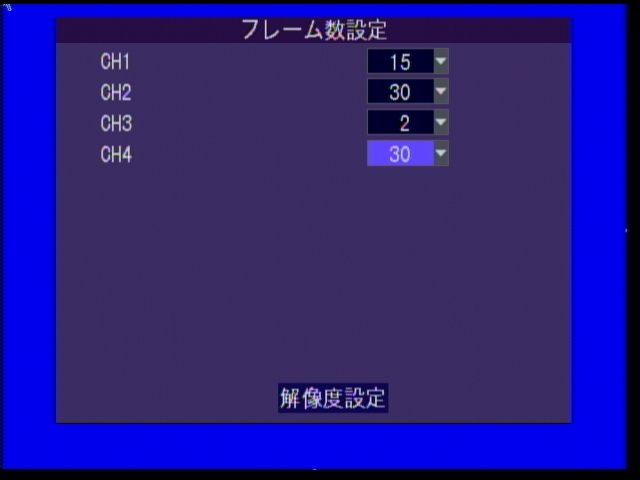

■録画フレームレート
720×480：合計60fpsを振り分けられます。
720×240：合計120fpsを振り分けられます。
360×240：合計240fpsを振り分けられます。

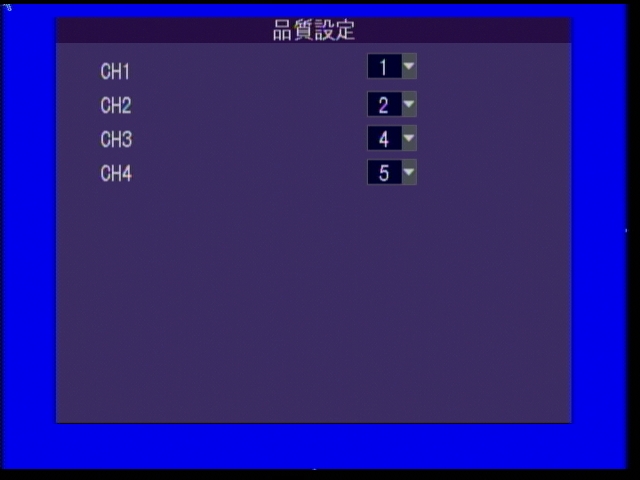

■録画画質
5(最高)～1(最低)

▲PAGE TOP

モーションディテクター録画機能搭載

DVR-M701はモーションディテクター機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。モーションディテクター録画機能では、動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので利便性が向上します。

▲動体感知(モーションディテクト)設定画面
各カメラ毎に動体感知機能をON/OFFできます。
感度は1～10の10段階で設定でき、録画時間は10秒 / 20秒 / 30秒 / 40秒 / 50秒 / 60秒 から設定できます。
また、モーション検知したチャンネルをポップアップしてフル画面表示にすることもできます。

▲動体感知(モーションディテクト)エリア設定画面
各カメラ毎に動体感知エリアを設定できます。感知エリアは横44×縦30と非常に細かなセル毎に設定ができます。
セル数が非常に多くなっていますが、マウスのドラッグ&ドロップでスムーズな設定できます。

※モーションディテクト機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

DVR-M701は日時を指定しての再生またはカレンダー・録画履歴から再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

▲日時指定・カレンダー検索画面
日時を指定して再生したり、カレンダーから録画データのある日、時間を指定して瞬時に再生できます。

▲録画履歴画面
録画履歴から再生したい履歴ファイルを選択して瞬時に再生、バックアップができます。

▲PAGE TOP

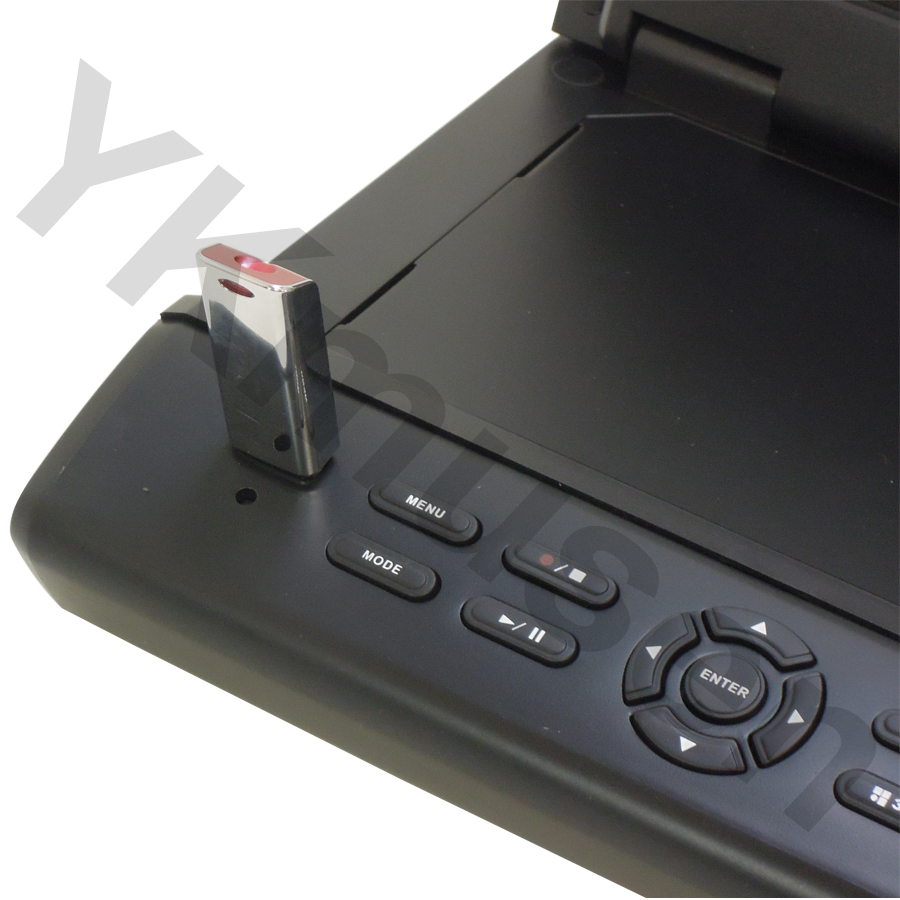

簡単にUSBフラッシュメモリーへバックアップ

DVR-M701はUSBフラッシュメモリーへのバックアップに対応。USBフラッシュメモリーをDVR-M701に接続し、USBフラッシュメモリーへ手軽にバックアップする事ができます。バックアップしたデータはバックアップ時に自動添付される専用再生プレイヤーを使用して簡単に再生することができます。
※Windows XP以上

■USBバックアップ作業イメージ

・再生検索で録画履歴からバックアップしたい場面を選択します。 ・選択後に[バックアップ]をクリックするとバックアップを開始します。 ※バックアップはカメラ1台毎に行います。
・バックアップデータが入ったUSBメモリーを対応パソコンに差し込み、   自動添付される再生プレイヤーをインストールすれば簡単に再生することができます。

Check.
この手のDVRはUSBバックアップに要する時間が録画時間＝バックアップ時間となるモデルが多い中、DVR-M701は約14分の映像データをバックアップするのに約2分程でした。バックアップをスピーディーに行うことができます。

▲PAGE TOP

録画方法

DVR-M701には4つの録画モードを搭載しています。

・手動録画：録画ボタンを押した時だけ録画を行います。
・連続録画：DVR-M701が起動している間は常に録画を行います。
・スケジュール録画：指定した曜日、時間のみ録画等、細かく録画スケジュールを設定して録画を行います。
・アラーム録画：動体感知により、イベントがあった時のみ録画を行います。

このようにDVR-M701には4つの録画モードを搭載していますが、録画モードとして実際は「連続録画」か「スケジュール録画」しか設定はできません。スケジュール録画を使用した場合のみ、手動録画、連続録画、アラーム録画を自由に組み合わせた録画を行うことができます。

画像では日曜日、土曜日は終日アラーム録画を行い、月～金は午前0時～10時までがアラーム録画、
10時～22時までが連続録画、22時～24時までがアラーム録画を行う設定になっています。

▲PAGE TOP

ネットワークによる遠隔監視機能

DVR-M701はH.264動画配信によるネットワーク機能を搭載しています。
ネットワーク伝送にH.264を採用する事で、M-JPEGやMPEG-4を採用しているモデルと比べて大幅に動画性能が向上し、スムーズで高画質なネットワークライブ監視を実現しました。また、ネットワークを介して遠隔地から、DVR-M701で録画したデータの再生やバックアップ作業ができる他、DVR-M701を遠隔で設定することもできます。なお、ネットワーク機能を使用する際はインターネットブラウザ(Internet Explorer)を使用して行う為、別途専用ソフトウェアを用意する必要無く、手軽に遠隔監視を行えます。

▲ネットワーク設定画面	▲DDNS設定画面
DVR-M701側でネットワーク設定を行うことでネットワーク経由による遠隔監視が可能になります。
▲ネットワークライブ監視画面 ネットワークライブ監視ではH.264によるスムーズなライブ動画による監視を行うことができます。また、DVR-M701側に音声マイクを取り付けた場合も比較的良好な音質で伝送してくれます。ライブ監視画面ではスナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。
▲ネットワーク再生画面 ネットワーク再生画面ではカレンダーから日付を選択することで録画リスト一覧が表示され、それぞれのリストから再生、バックアップを行うことができます。 Check. ローカルエリア内で約14分の映像データをバックアップするのに約1分程でした。 ネットワークの速度にもよりますがバックアップに要する時間は比較的早いと思います。
▲ネットワーク経由による遠隔設定画面 ネットワーク経由でDVR-M701本体の設定を変更することができます。(一部除く) 遠隔地から録画スケジュールの変更等も出来るので、定期的に設定を変更したい場合に大変便利です。

▲PAGE TOP

iPhone(Android)とWindows Mobile6.5からのモニタリングが可能

DVR-M701はSafariまたはInternet Explorerを開き、IPアドレスを入力することで遠隔モニタリングができます。表示させるチャンネルを選択してそれぞれの映像をモニタリングできます。映像は大画面で見ることができ、コマ落ちはしますが動画でモニタリングできます。

▲PAGE TOP



画質調整機能

DVR-M701はカメラ毎に画質を調整することができます。
設置環境によって色合いが合わない場合等に最適な色合いに調整することができます。

▲PAGE TOP

カメラタイトル機能

DVR-M701はカメラ毎に最大8文字までのタイトルを入力することができます。
タイトルは英数字で入力でき、タイトル表示位置も左上/左下/右上/右下/オフから選択できます。

▲PAGE TOP

HDD管理とシステム管理で高い保守性を

DVR-M701はHDD管理によりHDDの状態を把握することができます。
またシステム管理により定期的に本体を再起動させることができ、安定性を向上させることができます。

▲HDD管理画面
HDD管理画面ではHDDの状態を把握する事ができる他、HDDの残り残量、あと何時間録画できるかも把握することができます。特に録画可能時間に関しては現在の設定で何時間程度録画できるかの目安にもなる為、録画運用前の目安としても役に立ちます。

▲システム管理画面
システム管理画面ではメンテナンスの為にDVR-M701本体を自動的に再起動させるスケジュールを組むことができます。定期的に再起動させることで、システムの安定化を図ることができます。その他、ファームウェアの更新や全ての設定の初期化等を行うことができます。

▲PAGE TOP

自動復旧機能搭載

DVR-M701は停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。
録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。
※手動録画にしている場合、録画は再開されません。

▲PAGE TOP

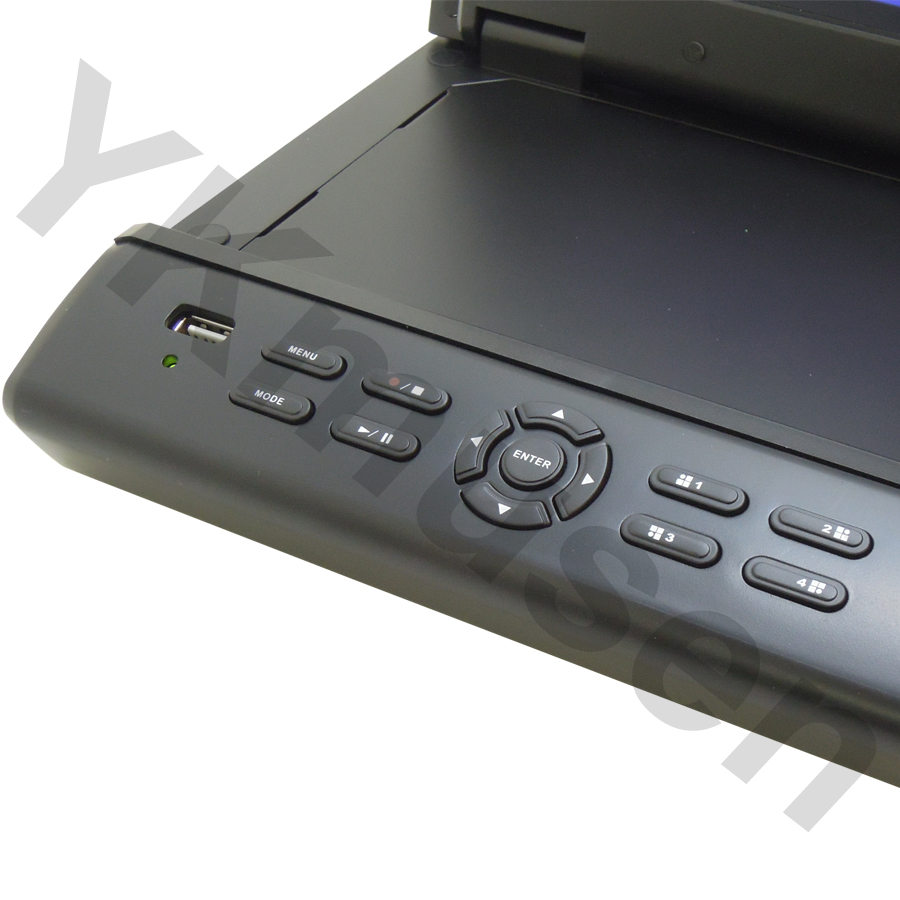

本体操作パネル

本体前面にはUSBポートと操作パネルが備わっています。

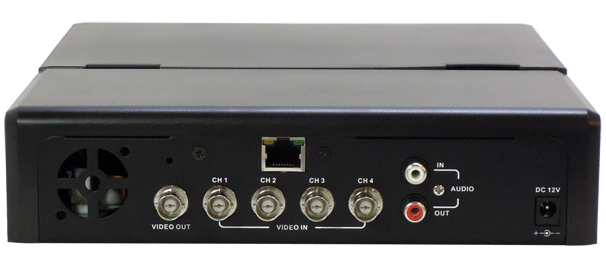

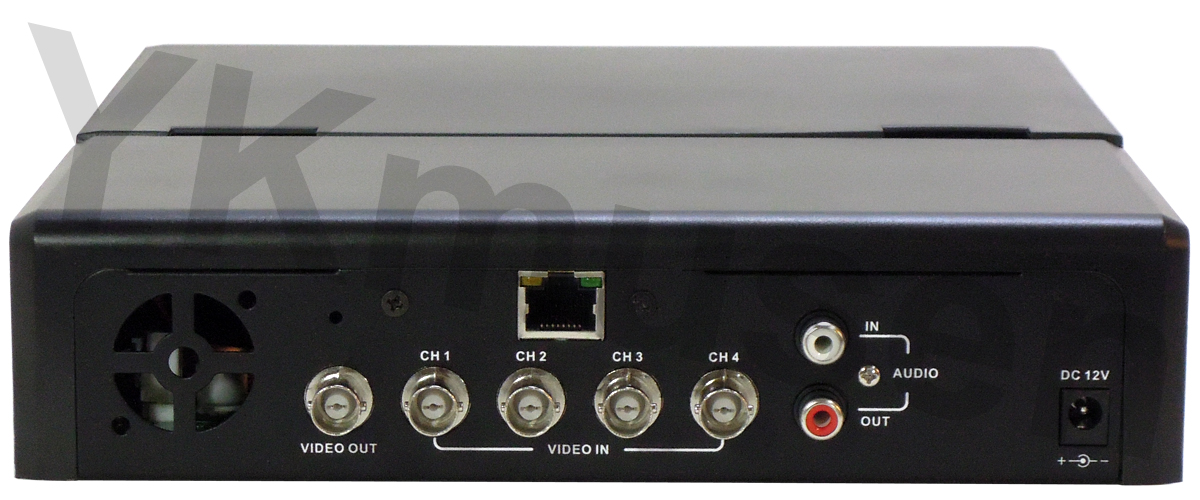

本体背面

本体背面には各端子が備わっています。

・カメラ入力端子(BNC-J)×4 ・ビデオ出力端子(BNC-J) ・音声出力端子(RCA-J) ・音声入力端子(RCA-J)

・LANポート ・電源入力端子

付属品

・ACアダプター/ACコード
・赤外線リモコン
・AVケーブル
・USBマウス
・CD-ROM
・取扱説明書(製品保証1年)※画像非掲載
・BNCP-RCAJ×5個(画像非掲載)

DVR-M701は7インチTFT液晶モニターを搭載した省スペース監視用デジタルレコーダー「DVR-401M」の後継機種です。H.264高機能タイプのシステムに入れ替わることで従来機種のM-JPEGタイプから大幅な性能向上を遂げました。本体は従来機種同様にブラックの筺体を採用し、スマートなデザインとなっています。液晶モニターは折りたたみ収納が可能で、設置環境に合わせて7インチモニターで監視したり、大画面モニターに映像を出力して監視することが出来ます。

基本性能は「H.264採用ボタンレス4ch監視用デジタルレコーダーDVR-455B」とほぼ同一であり、実質DVR-455Bと液晶モニターが一体型となったモデルと言えます。その為、録画性能及び機能面等の説明につきましてはDVR-455Bの製品紹介ページをご参照下さい。
なお、DVR-455Bと異なる点もあり、DVR-455Bでは音声入力が4入力だったのに対してDVR-M701では1入力と機能が縮小されており、その他にもVGA出力機能、PTZコントロール機能が省かれています。
ただ、これらの機能については未使用の場合が多い為、実質大きな問題にはならないと思います。

DVR-M701は基本録画性能や機能性が高く、更にオールインワン性能を備え、省スペース設置を行える為、設置環境によっては非常に有効性の高い監視用デジタルレコーダーに仕上がっています。店舗や事務所等で省スペース設置による監視録画を行いたい場合には大変お奨めの監視用デジタルレコーダーです。

モニター付H.264高機能4ch監視用デジタルレコーダー DVR-M701 録画時間の目安

録画解像度	フレームレート fps	画質5	画質4	画質3	画質2	画質1
最高 (720×480)	15	422	526	628	790	1043
	10	508	633	753	949	1246
	5	636	792	936	1188	1546
	2	752	934	1100	1401	1805
高 (720×240)	30	350	420	525	701	1051
	25	405	485	608	808	1215
	20	481	575	721	954	1443
	15	590	704	886	1166	1770
	10	766	908	1152	1498	2300
	5	1094	1280	1640	2102	3282
	2	1466	1698	2196	2760	4376
標準 (320×240)	30	524	600	700	1050	1400
	25	608	690	806	1214	1606
	20	720	816	954	1442	1880
	15	886	996	1166	1770	2270
	10	1152	1278	1498	2300	2862
	5	1640	1776	2102	3282	3872
	2	2196	2330	2760	4376	4938

※録画時間目安表の録画時間はあくまでも目安ですので誤差がある場合があります。
    動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。

モニター付H.264高機能4ch監視用デジタルレコーダー DVR-M701 製品仕様

LCD	7インチTFT液晶モニター
映像信号	NTSC
動画圧縮方式	H.264
映像入力	コンポジット映像信号 1Vp-p 75 BNC-J ×4入力
映像出力	コンポジット映像信号 1Vp-p 75 BNC-J ×1出力
音声入力	1ch RCA-J端子
音声出力	1ch RCA-J端子
画面表示	4分割表示 / スイッチャー機能 / 各カメラフルスクリーン /  PIP表示
再生速度	1・2・4・8・16倍速再生 / 逆再生 1/2・1/4・1/8 スロー再生
録画フレーム数	720×480：合計60fps / 720×240：合計120fps / 360×240：合計120fps ※カメラ毎に設定可能
画面解像度	720×480
録画解像度	最高 720×480 / 高 720×240 / 標準 320×240
録画画質	5(高画質)～1(低画質)の5段階から選択
動体検知機能	10段階から感度調整 各カメラの映像で感度調整可能
プリレコード	2秒 / 4秒 / 6秒
表示言語	日本語・英語
ネットワークプロトコル	TCP IP / PPPoE / DHCP / SMTP / DDNS
ネットワークコントロール	IE ブラウザー
PTZコントロール	PELCO-P / PELCO-D / MIKAMI
内蔵ハードディスク	SATA 1TB×1 日立またはSeagate製
バックアップ	USB2.0フラッシュメモリー 推奨メーカー Trancend 4～32GB / A-DATe 1～32GB / SONY 4～16GB / SanDisk 4～16GB
その他の機能	ブザー動作 / 色調・輝度・コントラスト・彩度調整
電源	DC12V/4A
消費電力	最大40W
動作温度	0～40℃
外形寸法	幅222×高50×奥行215 mm
重量	約1.35kg
推奨パソコンスペック	OS：Windows XP以降 CPU：1.85GHz以上 メモリ：1GB以上 DirectX：9.0以上 USB：2.0 ※全てのパソコンでの動作は保証出来ませんのでご了承下さい。
同梱内容	DVR-M701 本体 ACアダプター/ACコード 赤外線リモコン AVケーブル USBマウス CD-ROM BNCP-RCAJ×5個 取扱説明書(製品保証1年)

モニター付H.264高機能4ch監視用デジタルレコーダー DVR-M701 オプション品のご案内

	ハードディスク 交換用のハードディスクをご用意致しております。 価格につきましてはお問い合わせ下さい。
	ケーブル カメラから本製品までのケーブル、本製品からモニターまでのケーブル等、 別途必要な場合はお買い求め下さい。
