7.0型ワイド(画面比16:9)液晶 マルチメディアモニター TFT-LED7Multi

7.0型ワイド(16:9)液晶マルチメディアモニター
ビデオ入力(2系統)、HDMI、VGA入力対応!

型番:TFT-LED7Multi

※販売終了しました。ありがとうございます。

7.0型ワイド(画面比16:9)液晶 マルチメディアモニター TFT-LED7Multi 主な機能と特徴

7インチTFTワイド液晶パネル採用

TFT-LED7Multiはアスペクト(画面)比16:9の液晶パネルを搭載し、
LEDバックライトの採用により長寿命と低消費電力を実現しました。

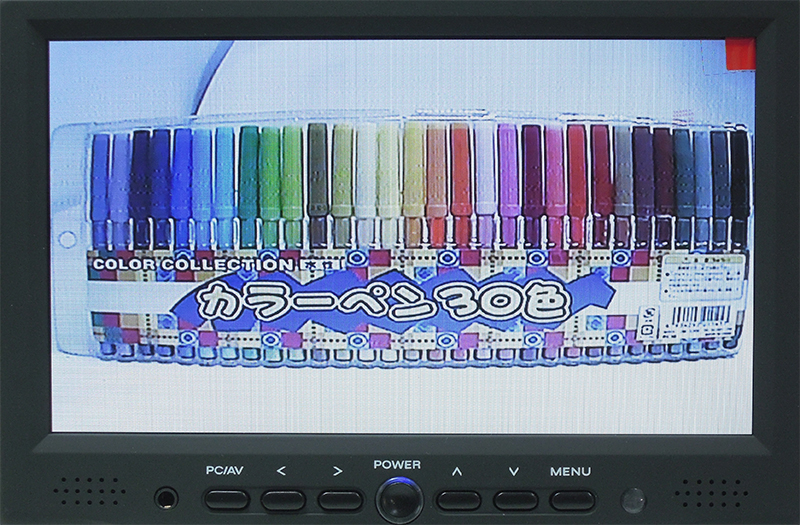

TFT-LED7Multi 防犯カメラの映像を表示した実際の画像 TFT-LED7Multi 防犯カメラの映像を表示

▲実際に防犯カメラの映像を表示した画像です。デジタルカメラで画面をそのまま撮影した為、
モアレが写ってしまっていますが、明るく見やすい画面で良好な画質だと思います。

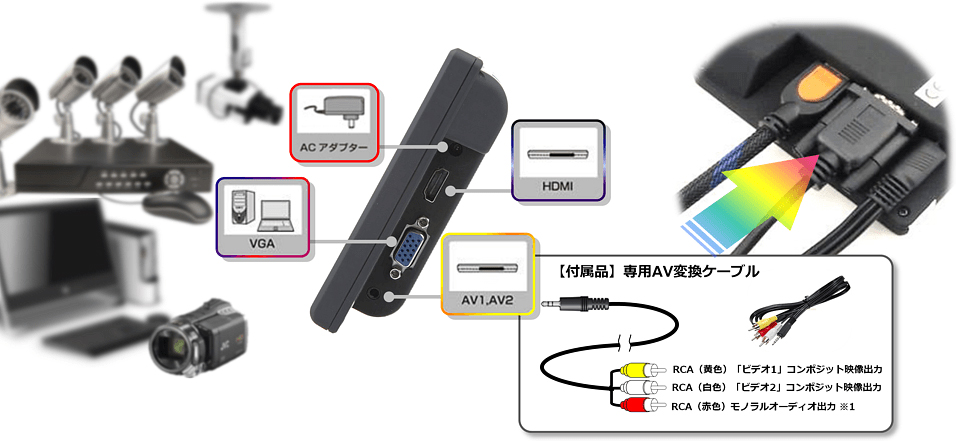

アナログ&デジタルマルチソース対応

TFT-LED7Multi アナログ&デジタルマルチソース対応

TFT-LED7Multiは従来のアナログコンポジットビデオ(×2系統)を始め、VGA(D-Sub15p)や主流であるHDMI(TypeA)入力も搭載したマルチ入力タイプで、幅広い映像出力機器に対応します。コンポジット(+モノラルオーディオ)には専用の変換ケーブルを採用することにより、スリムなデザインを実現しました。

※コンポジット「ビデオ1」「ビデオ2」入力選択時のモノラルオーディオ入力で共用となります。
※HDCPには対応しておりません。

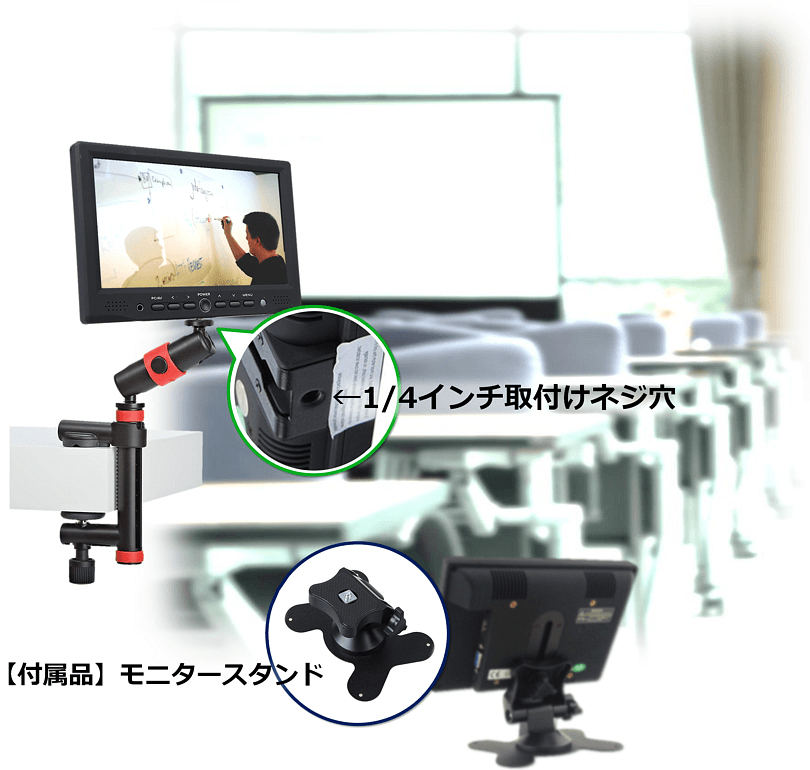

卓上スタンド付属。1/4インチ取付ネジ穴も利用可能

TFT-LED7Multi 卓上スタンド付属。1/4インチ取付ネジ穴も利用可能

TFT-LED7Multiには簡易的に壁面にも設置ができるモニタースタンド付属。モニター下部には、三脚やマイクスタンド・アームなどに装着可能な1/4インチ取付けネジ穴が開いており、さまざまなシーンでご利用頂けます。

※設置の際は、装着するブラケットやアームの仕様(耐荷重等)をご確認ください。
※画像ははめ込み合成です。画像はイメージであり実際の映像ではありません。

本体前面・側面・背面

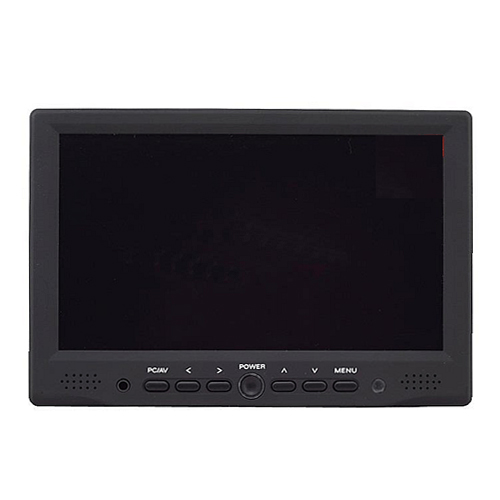

TFT-LED7Multi 本体前面

TFT-LED7Multiは800×480解像度の7インチ液晶パネルを採用しています。
アスペクト比16:9のコンパクトな液晶モニターです。本体正面部に操作パネルがあります。

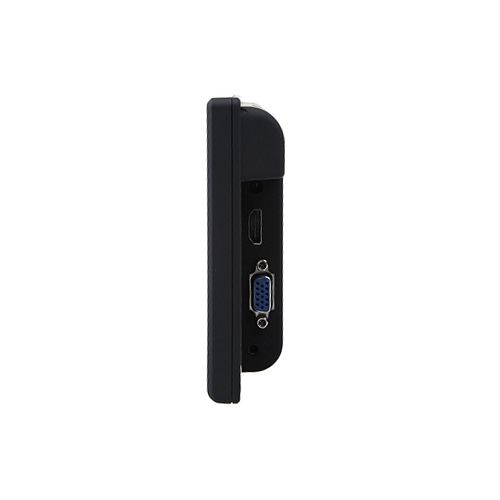

TFT-LED7Multi 本体側面(端子部分) TFT-LED7Multi 本体側面

TFT-LED7Multiの端子部分と側面です。奥行きはわずか32mmの薄型設計です。

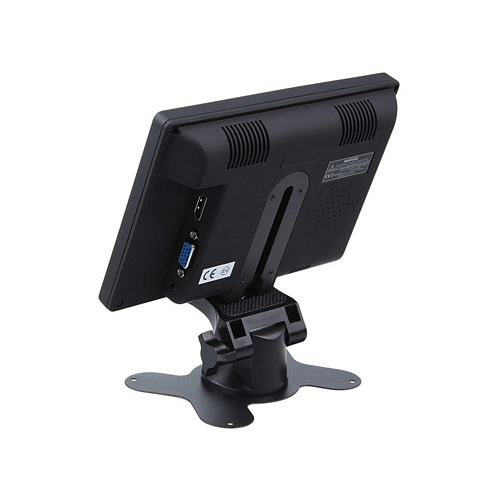

TFT-LED7Multi 本体背面

TFT-LED7Multiの背面です。
コンパクトな仕様の為、背面にはネジ穴はなく、VESA規格取付金具には対応していません。

各部名称

TFT-LED7Multi 各部名称

●スピーカー ステレオ出力
●イヤホンジャック φ3.5mmミニホンジャック端子
●PC/AV、VIDEO SELECT ボタンを押すことにより映像入力チャンネルが順番に切替わります。
●POWER 電源ON時は青く光り、スタンバイ時は赤色に表示されます。
●MENU ボタンを押すと画面上に下記の設定メニューが表示されます。

【設定メニュー項目】
Berightness 明るさの調整 Contrast 濃淡の調整
Hue 色相の調整 Saturation 彩度の調整
Sharpness 輪郭の調整 Color Temp 色温度の選択
Language 表示言語の設定、
英語、中国語他
OSD Setting メニューの表示時間
などの設定
Blue Screen 映像入力が無い場合の
画面表示
(ブルースクリーン表示)
Display Ratio 表示アスペクト比、
「16:9」、
「4:3」より選択
Mode 画像反転表示
(UL)左右反転、
(DR)上下左右同時反転
(DL)上下反転、
(UR)通常表示
Reset 設定の初期化

7.0型ワイド(画面比16:9)液晶 マルチメディアモニター TFT-LED7Multi のご紹介

TFT-LED7Multiは防犯・監視カメラの簡易的な映像確認等でお役立ちいただけるコンパクトサイズの7インチ液晶モニターです。800×480の解像度を有しており、アスペクト比は16:9のワイド液晶となります。また、バックライトにLEDを採用することで省電力で長寿命、そして低発熱でご使用いただくことができます。

従来のアナログコンポジットビデオ(×2系統)を始め、VGA(D-Sub15p)や主流であるHDMI(TypeA)入力も搭載したマルチ入力タイプで、幅広い映像出力機器に対応します。コンポジット(+モノラルオーディオ)には専用の変換ケーブルを採用することにより、スリムなデザインを実現しました。

また、簡易的に壁面にも設置ができるモニタースタンド付属しており、モニター下部には、三脚やマイクスタンド・アームなどに装着可能な1/4インチ取付けネジ穴が開いており、さまざまなシーンでご利用頂けます。

7.0型ワイド(画面比16:9)液晶 マルチメディアモニター TFT-LED7Multi 製品仕様

 製品名 / 製品型番 7.0型ワイド液晶マルチメディアモニター / TFT-LED7 Multi
液晶パネル 画面サイズ / アスペクト比 7.0型 / 16:9
コントラスト比 500:1
視野角 (L)70°、(R)70°、(U)50°、(D)70°
画素数 800×480
 最大入力解像度 1920×1080 ※HDMI
入力 HDMI ×1系統(タイプA) ※HDCP非対応
VGA ×1(D-Sub15pin)
コンポジットビデオ ×2(RCA) ※専用AV変換ケーブル使用
オーディオ ×1 モノラル(RCA) ※専用AV変換ケーブル使用
出力 オーディオ ステレオスピーカー、イヤホンジャック
(φ3.5mmミニホンジャック)
電源 DC12V ※付属ACアダプタより供給
外形寸法 (W)179mm×(D)32mm×(H)120mm ※本体のみ
質量 約340g
付属品 モニタースタンド、リモコン、ACアダプタ、
HDMIケーブル(両端TypeA)VGAケーブル、
専用AV変換ケーブル、取扱説明書(保証書)
動作環境 -10℃~+60℃ 結露なきこと
保証 180日保証
HDMI対応解像度 480i/480P/720P(50)/720P(60)/
576I/576P/1080i(50)/1080P(50)
1080I(60)/1080P(60) ※1

※1、いずれも擬似表示のため、表示品質を保証するものではございません。
HDMI接続は、すべての解像度での表示を保証するものではありません。
PCのビデオボード・ドライバ等の環境により表示されない場合がございます。
※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。

7.0型ワイド(画面比16:9)液晶 マルチメディアモニター TFT-LED7Multi オプション品のご案内

電池ボックス 型番:B-12 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池8本用電池ボックス「型番:B-12」を使えば携帯使用が可能です。
消費電力が高い為、長時間の稼動は出来ませんのでご注意下さい。
ケーブル ケーブル

カメラ及び録画機器まで接続するケーブルは付属しておりません。
別途必要な長さの映像ケーブルをお買い求め下さい。
コネクター  変換コネクタ

入力端子はRCA端子のオスとなります。RCAのメスに変換する場合は
別途RCA-JJをお買い求め下さい。
