10.1型HDMI入力対応IPS方式ワイド液晶モニター TFT-101IPSの製品詳細

10.1型HDMI入力対応IPS方式ワイド液晶モニター
鮮明で美しい色彩映像と広視野角を誇るIPS方式

型番：TFT-101IPS

※販売終了しました。ありがとうございます。

→TFT-101IPS 主な機能と特徴
→TFT-101IPS のご紹介
→TFT-101IPS 製品仕様
→TFT-101IPS オプション品

10.1型HDMI入力対応IPS方式ワイド液晶モニター TFT-101IPS 主な機能と特徴

当店展示品を通常販売価格より6,800円OFFにて1台限定特価でご提供致します。
展示品の為、若干の傷、汚れがございますがご了承下さい。

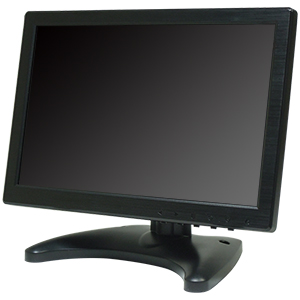

10.1インチIPS方式ワイド液晶パネル採用

TFT-101IPSは鮮明で美しい色彩映像を表現し、広い視野角を誇るIPS方式の液晶パネルを搭載した10.1型ワイド液晶モニターです。アスペクト比は16：10※に対応します。
解像度1280×800、輝度：400cd/m2、コントラス比500：1のスペックを有します。
バックライトには省電力・低発熱・長寿命なWLEDバックライト方式採用しています。

※映像ソースに合わせて画面表示アスペクト比は設定メニューで「16：9」と「4：3」に設定が可能です。

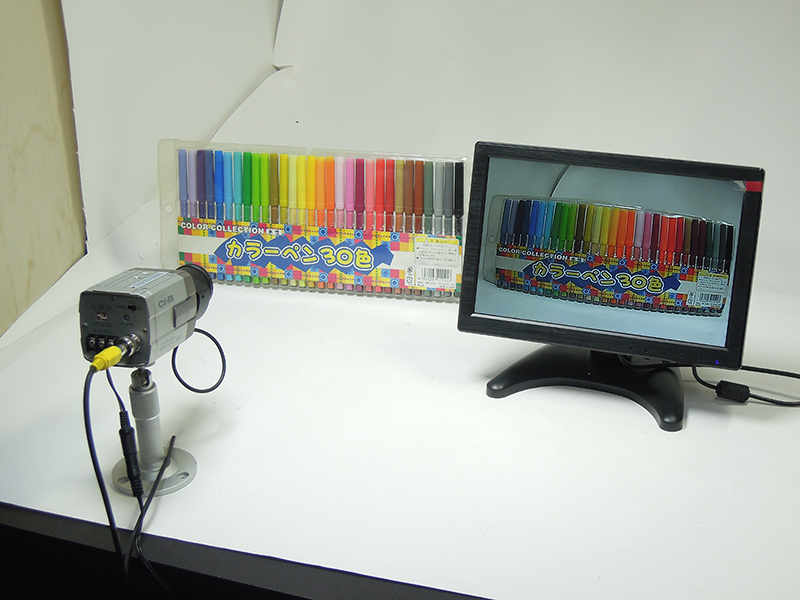

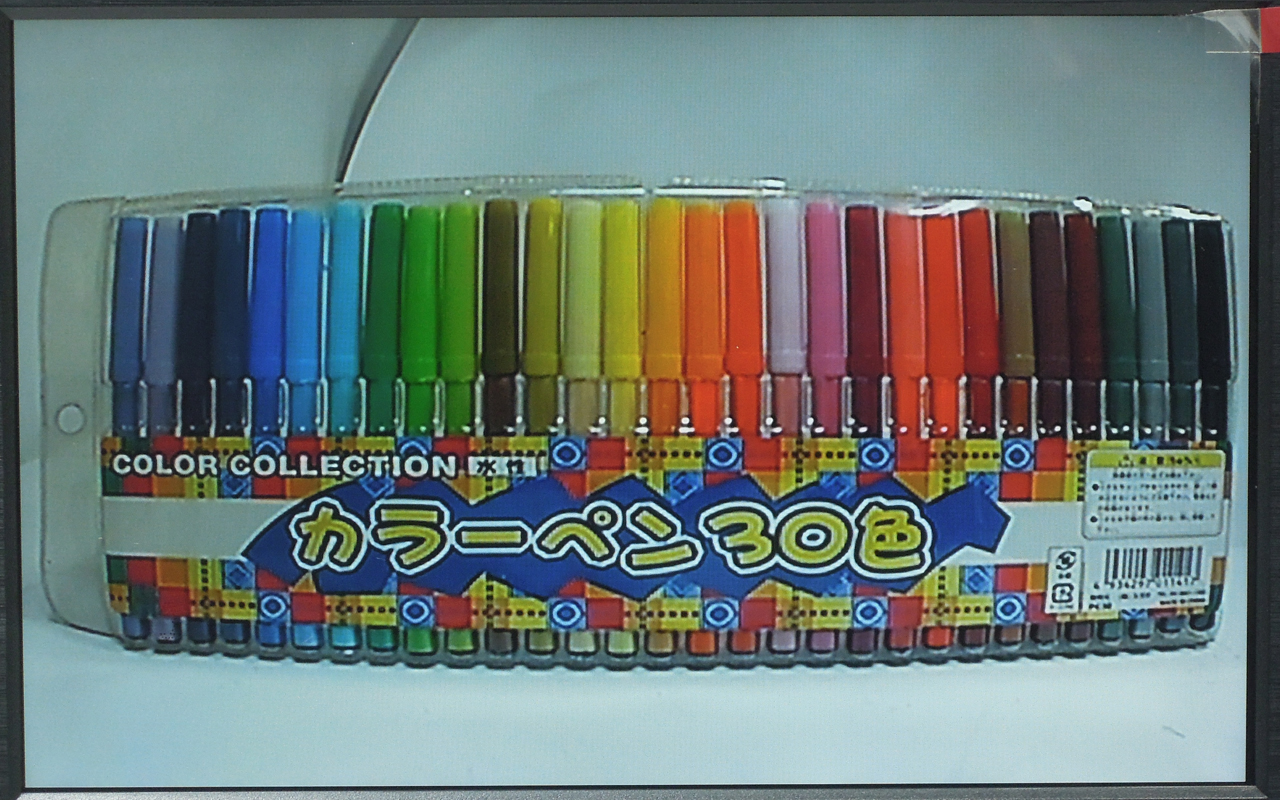

▲実際にアナログ防犯カメラの映像を表示した画像です。
デジタルカメラで画面をそのまま撮影しました。安定した高画質表示ができます。

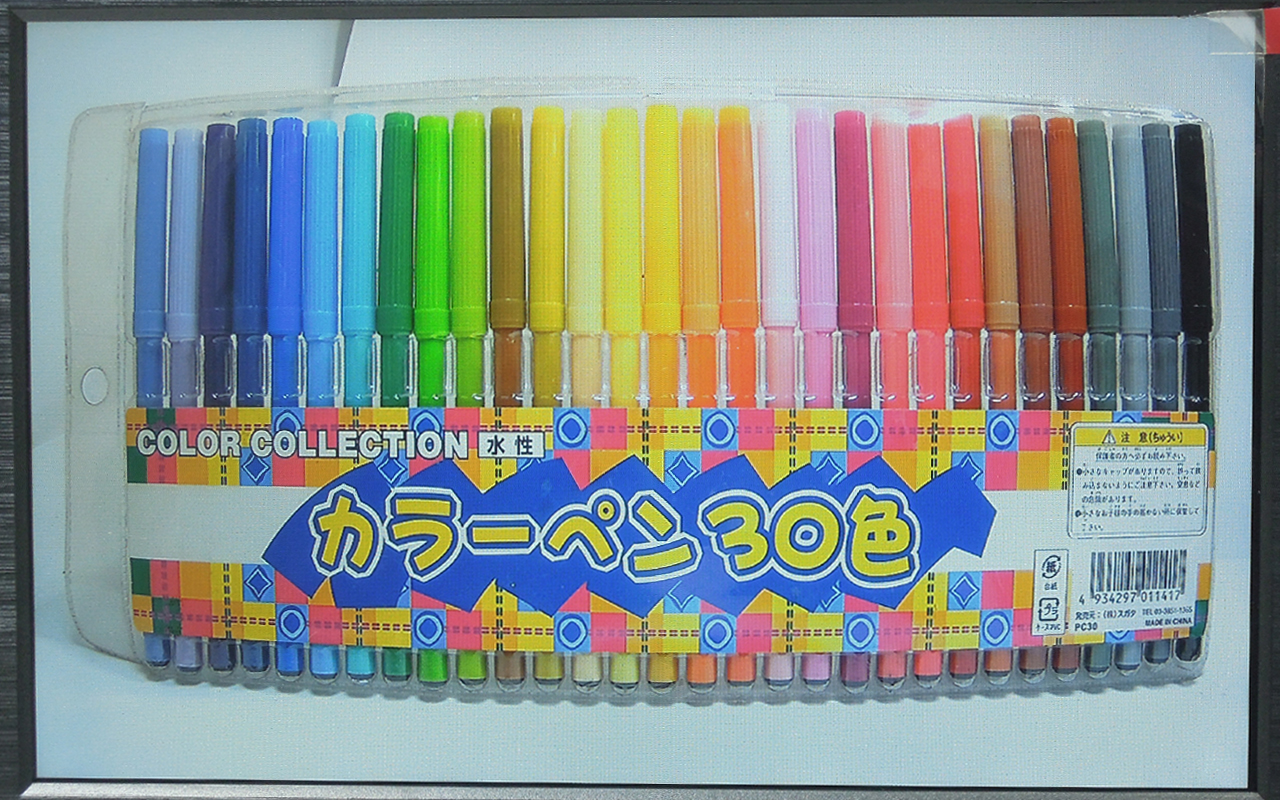

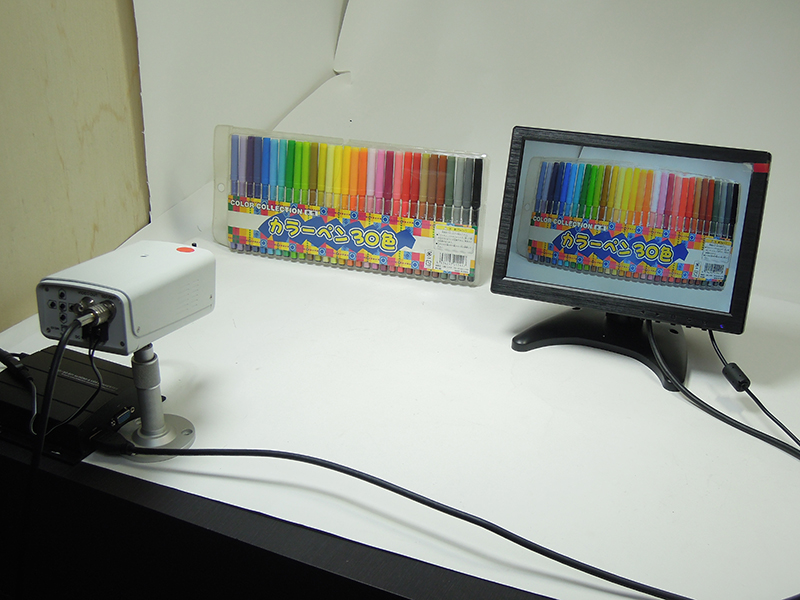

▲実際にHD-SDI防犯カメラ（フルHDカメラ）の映像をHDMI入力により表示した画像です。
デジタルカメラで画面をそのまま撮影しました。
色合いも大変良く、落ち着いた高精細画質で画面表示できます。

HDMI入力搭載

TFT-101IPSは高精細映像入力のHDMI入力端子を搭載（Type A）しています。
HDMI映像ソースは最大1080pまで対応し、
1280×800のIPS方式液晶パネルの表現力を余すことなく利用可能です。

※HDCP非対応、接続する機器やコンテンツによっては表示されない場合がありますのでご注意ください。

コンポジットビデオ及びVGAなどのアナログソースにも対応

TFT-101IPSはアナログコンポジットビデオ（計2系統、RCA）の映像ソースに対応し、各種映像出力機器との接 続用に専用のケーブルの取り回しを考え、映像・電源・音声ケーブルを一本にまとめた付属のSKS 接続ケーブルを利用して映像を入力します。映像ソースに合わせて画面表示アスペクト比は設定メニューで「16：9」と「4：3」に設定が可能です。

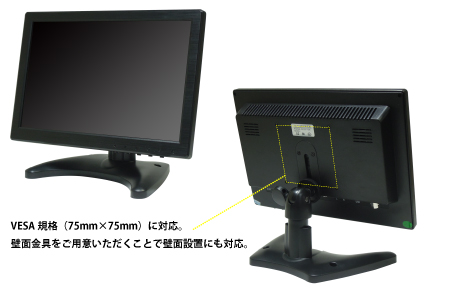

卓上スタンド付属。VESA規格（75mm×75mm）にも対応

TFT-101IPSには卓上設置用のスタンドが付属しています。
スタンドは上下に見やすい角度に調整ができます。

また、ネジ2本で壁面に設置することができますが、その場合は奥行きがかなり出てしまいます。TFT-101IPSはVESA（75mm×75mm）にも対応しているので、壁面設置を行う場合には、別途壁面取付金具をご利用いただく方がスマートに設置できます。

※モニターに装着する為のネジは付属しておりません。
※VESAマウントのネジ穴（計4箇所）の深さは約5.0mmになります。

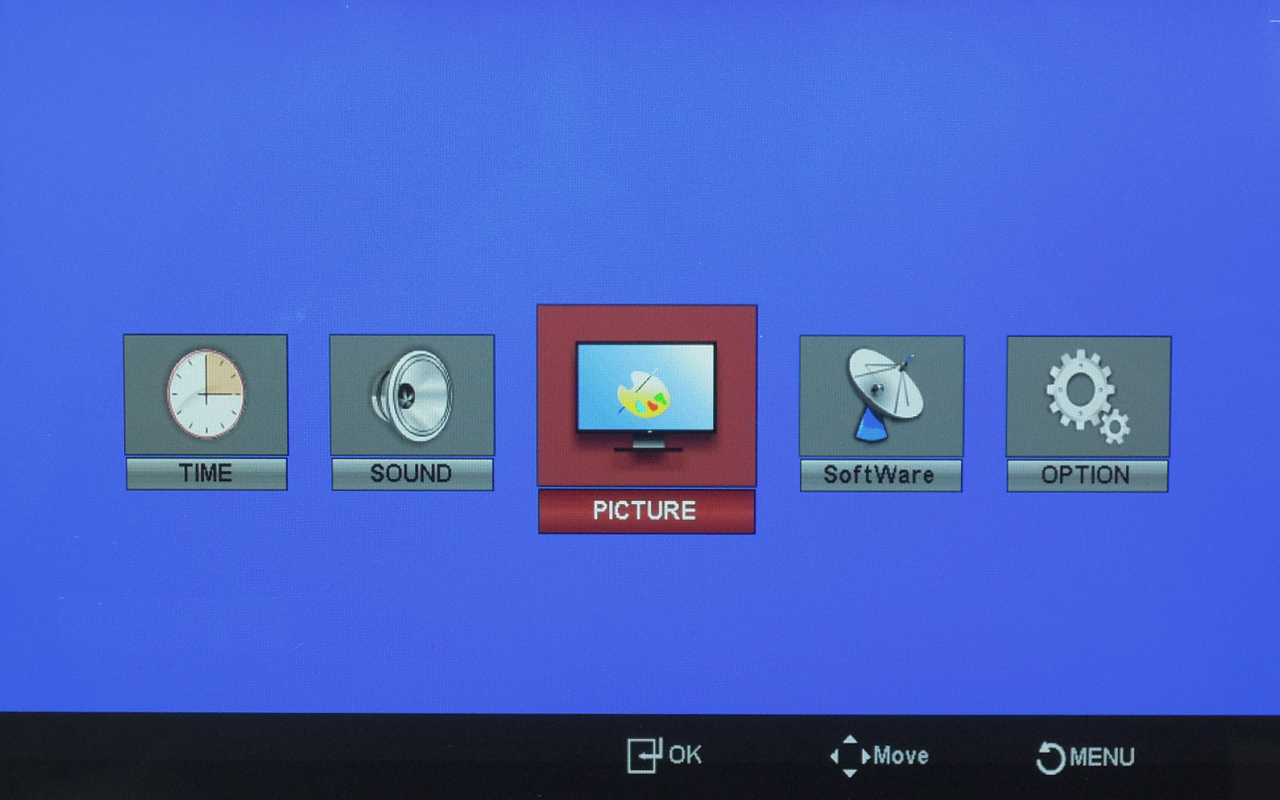

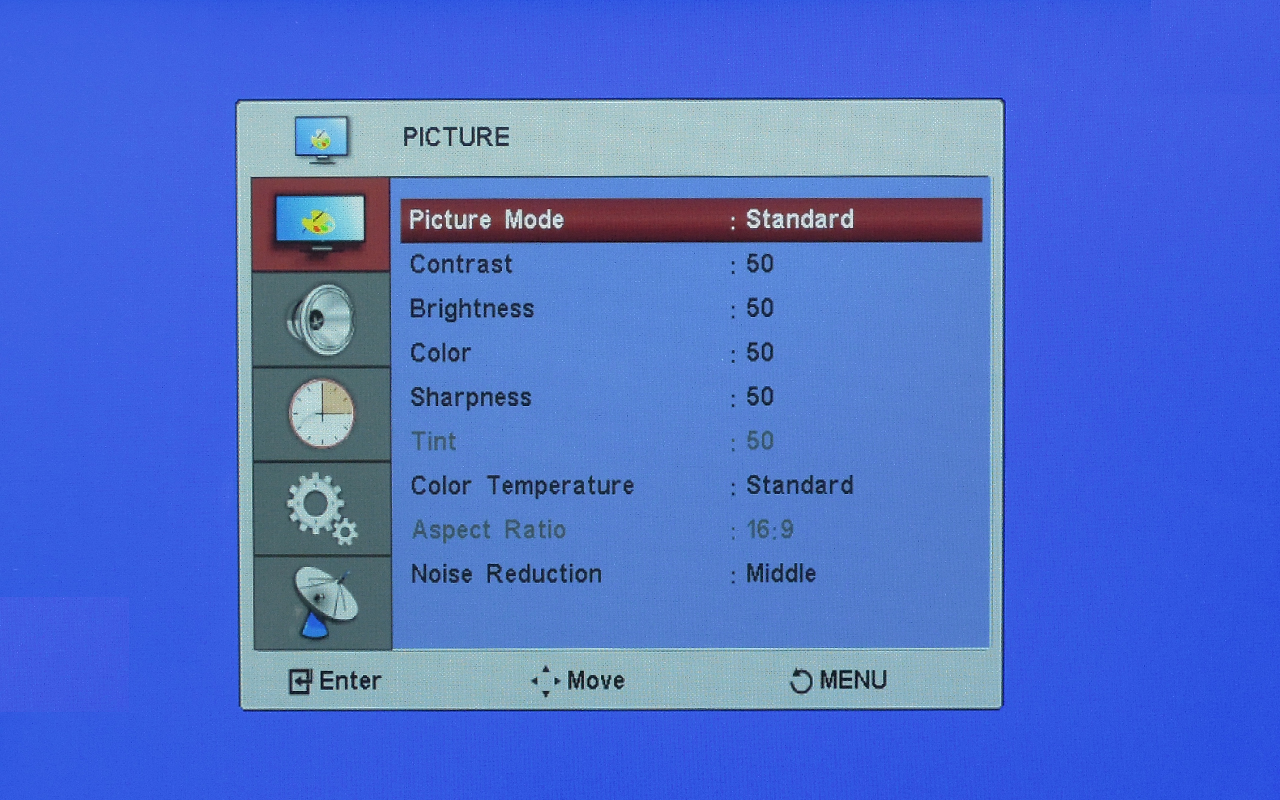

メニュー設定

TFT-101IPSはOSD表示により機能設定を行うことができます。
画質調整やアスペクト比の変更などはこちらで設定可能です。

オートパワーオン・オフ機能搭載

TFT-101IPSは映像信号が途切れると自動で電源が切れるオートオフ機能を搭載しています。 また、電源オフ（待機状態）で映像信号を入力すると、自動で電源がオンになるオートパワーオン機能も搭載しています。

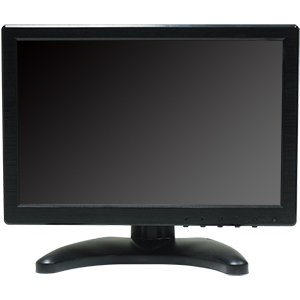

本体前面・側面・背面

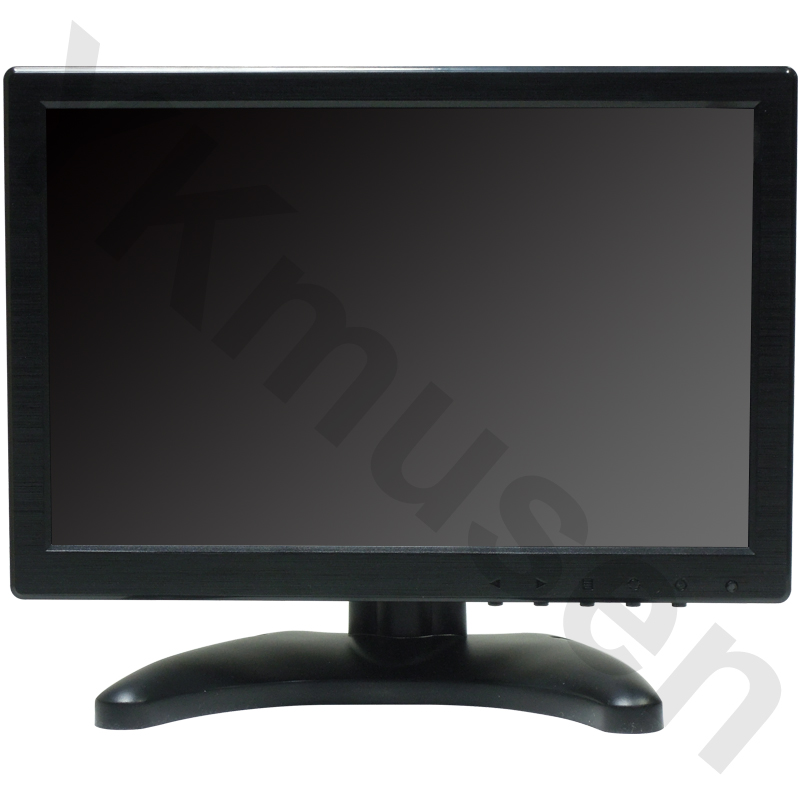

TFT-101IPSは1280×800、輝度：400 cd/m2、
コントラスト比:500：1のスペックを有する10.1型ワイド液晶パネルです。

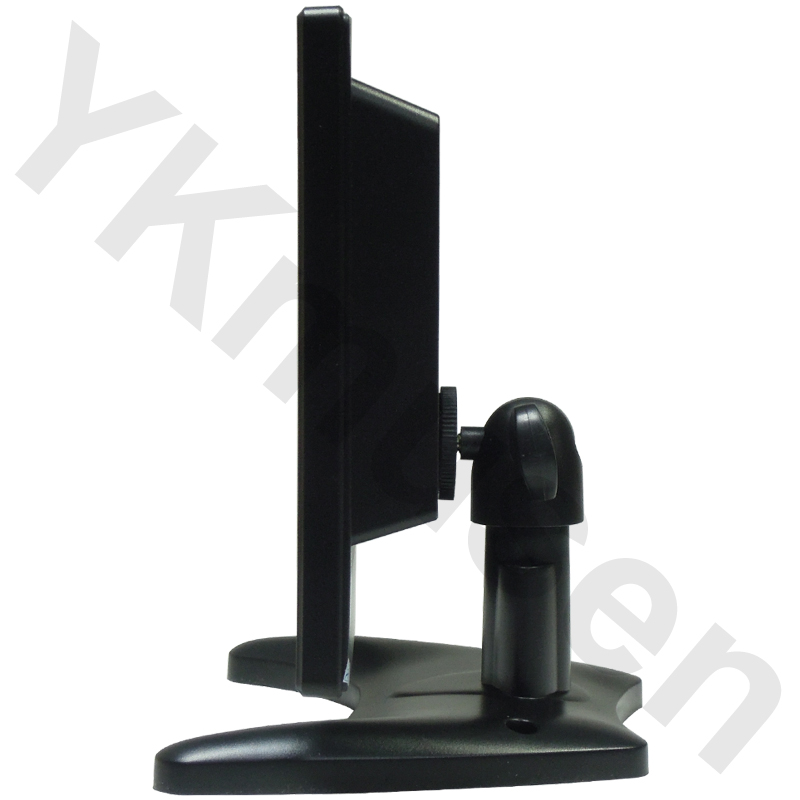

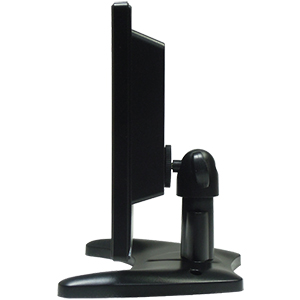

TFT-101IPSの側面。液晶本体部分の奥行きはわずか35mmの薄型設計です。

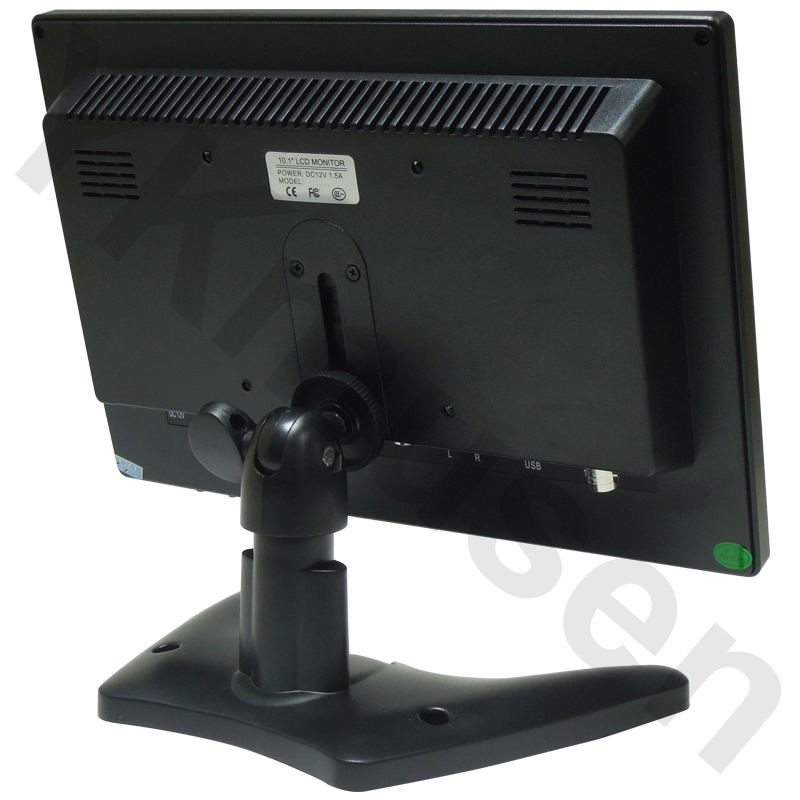

TFT-101IPSの背面です。
端子類は本体の下方向から出る設計になっています。
また、VESA規格（75mm×75mm）に対応しているので、壁面設置も可能です。

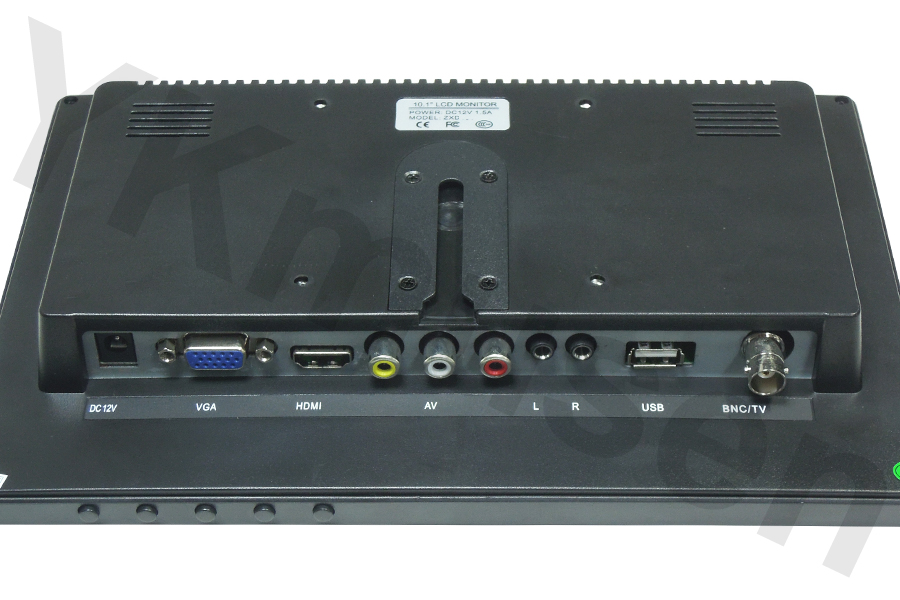

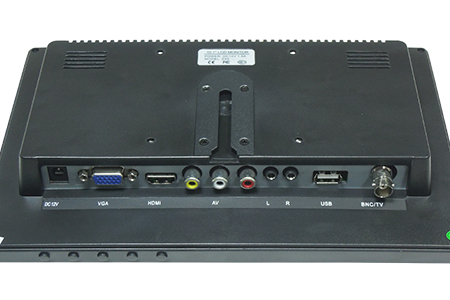

TFT-101IPS 入出力端子

左から
・DC12V電源入力端子
・VGA入力端子
・HDMI入力端子
・コンポジットビデオ / 音声（L/R）入力端子
・オーディオL（VGA入力時、音声入力端子）
・オーディオR（音声出力端子）
・USB端子
・コンポジットBNC入力端子

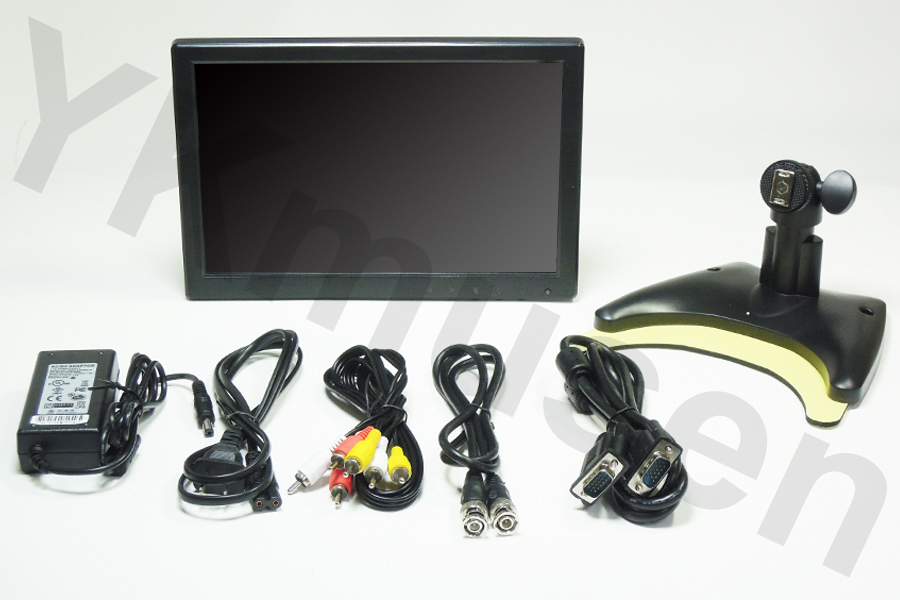

TFT-101IPS 同梱内容

・TFT-101IPS 本体
・DC12V-2.6A ACアダプター
・AV入力ケーブル
・BNC映像入力ケーブル
・VGA入力ケーブル
・ブラケット（両面テープ付）
・取扱説明書 ※画像非掲載

TFT-101IPSは鮮明で美しい色彩映像を表現、広い視野角を誇るIPS方式の液晶パネルを搭載した10.1型ワイド液晶モニターです。アスペクト比は16：9に対応し、解像度は1280×800、輝度：400cd/m2、コントラス比500：1のスペックを有します。また、バックライトには省電力・低発熱・長寿命なLEDバックライト方式採用しています。本体サイズは幅247mm×高さ167mm×奥行35mm（本体のみ）、質量は454gと小型・軽量なので、場所を取らずに設置ができる使い勝手の良い液晶モニターです。

入力系統には、アナログコンポジットビデオを2系統備え、VGA（D-Sub15p）や現在の主流であるHDMI（TypeA）入力も搭載したマルチ入力タイプで、幅広い映像出力機器に対応します。また、コンポジットビデオ入力は2系統のうち1系統が防犯カメラや監視用デジタルレコーダーに採用されているBNC端子なので、セキュリティ用途にも適しています。各入力端子は変換ケーブル等を使用せず、ダイレクトに接続できる為、ケーブル類をすっきりと配線することもできます。

設置に関しては、上下に見やすい角度に調整が可能なスタンドが付属し、卓上設置を容易に行うことができます。さらにVESA規格（75mm×75mm）にも対応しているので、壁面への取付も可能です。

具体的な映像表示能力として、解像度1280×800（アスペクト比16：9）の高解像度の為、HDMIやVGAの16：9出力に対して、非常に高い映像表示能力を備えています。また、IPS方式の液晶モニターなので非常に鮮明度が高く、映像再現能力は高いと言えます。防犯、監視機器との組み合わせでは、16：9映像出力の720p又は1080p映像出力タイプの録画装置と組み合わせて使用した場合、非常に良好な映像表示が可能でした。

アナログ出力機器（4：3）の表示も可能ですが、TFT-101IPSの性能をフルに発揮するには、16：9出力の機器との組み合わせが最適です。その為、防犯・監視機器用のモニターとしては、HD-SDI、AHD、HDCVI、HD-TVIの録画機器用のコンパクトモニターとしてお奨めの液晶モニターです。

もちろん、その他、DVDやブルーレイ、PC用のコンパクトな液晶モニターとしてご活用いただくことのできる製品です。

10.1型HDMI入力対応IPS方式ワイド液晶モニター TFT-101IPS 製品仕様

製品名/製品型番	10.1型HDMI入力対応IPS方式ワイド液晶モニター / TFT-101IPS
液晶パネルサイズ	10.1インチ / IPS方式
解像度	1280×800
画面アスペクト比	16：9（16：10）
コントラスト比	500：1
輝度	400cd/m2
バックライト	WLED方式
視野角度	水平：170° / 垂直：170°
応答速度	12ms
ビデオ映像方式	NTSC/PAL
リフレッシュレート	60Hz~75Hz
入出力端子	コンポジットビデオ（RCA）×1 オーディオ L（RCA）×1 オーディオ R（RCA）×1 コンポジットビデオ（BNC）×1 オーディオL（VGA入力時、音声入力端子）×1 オーディオR（音声出力端子）×1 HDMI（Type A）×1 VGA（D-sub15ピン）×1
その他出力	内蔵ステレオスピーカー
設定メニュー	OSD（オンスクリーンディスプレイ）表示 ※表示言語：英語他
オートパワーオン / オフ	搭載
消費電力	最大10W
電源	DC12V（付属ACアダプター使用）
動作環境温度	0℃~50℃
VESA規格	VESA（75mm×75mm）マウントインターフェイス
外形寸法	液晶本体：W247×H167×D35 mm ※スタンド含まず
質量	本体：454g / スタンド含む：635g
同梱内容	TFT-101IPS 本体 DC12V-2.6A ACアダプター AV入力ケーブル BNC映像入力ケーブル VGA入力ケーブル ブラケット（両面テープ付） 取扱説明書（製品保証書）
保証期間	1年間

※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。

10.1型HDMI入力対応IPS方式ワイド液晶モニター TFT-101IPS オプション品のご案内

	型番：B-12　価格：￥1,000(税込) （購入数はカート内で設定してください） 単3電池8本用電池ボックス「型番：B-12」を使えば携帯使用が可能です。 消費電力が高い為、長時間の稼動は出来ませんのでご注意下さい。
	型番：YSD-12DC05　価格：￥12,800(税込) （購入数はカート内で設定してください） DC12V出力の大容量リチウムイオンバッテリーです。 DC12V駆動機器を長時間稼働させたい場合にお奨めです。
	ケーブル カメラ及び録画機器まで接続するケーブルは付属しておりません。 別途必要な長さの映像ケーブルをお買い求め下さい。
	変換コネクタ 入力端子はRCA端子のオスとなります。RCAのメスに変換する場合は 別途RCA-JJをお買い求め下さい。
