配管用分離型 VGAケーブル VGA-DE-10M/VGA-DE-15/MVGA-DE-20M/VGA-DE-30M の製品詳細

配管用分離型 VGAケーブル VGA-DE-xxMシリーズ

配管用分離型 VGAケーブル
型番:VGA-DE-10M
型番:VGA-DE-15M
型番:VGA-DE-20M
型番:VGA-DE-30M

  • 配管用分離型VGAケーブル
  • 内径(φ22mm)配管を通過可能
  • コネクタ形状
    ミニD-sub15ピン オス~ミニD-sub15ピン オス
  • ケーブル長
    10m / 15m / 20m / 30m

配管用分離型 VGAケーブル VGA-DE-xxMシリーズ

VGA-DE-xxMシリーズ 接続イメージ図

VGA-DE-xxMシリーズ 配管用分離型 VGAケーブル 接続イメージ図

配管用分離型VGAケーブル

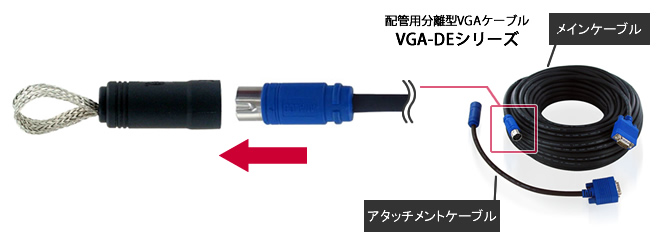

VGA-DE-xxMシリーズは分離可能なメインVGAケーブル(ロング)とアタッチメントVGAケーブル(ショート)で、PC、ディスプレイ、VGA切替器・VGA分配器などのVGAインターフェース間を接続可能です。

内径(φ22mm)配管を通過可能

VGA-DE-xxMシリーズはVGAケーブルのコネクタサイズが配管の内径をオーバーする等、VGAケーブルを通すことができない状況で活躍します。

1.VGAケーブルのコネクタサイズが【配管の内径をオーバー】して入らない時に
2.DINサイズコネクタ=φ18.0mmを管内に通過させ
3.アタッチメントケーブルと合体させ
4.両端がVGAケーブル同等品の完成
※ 配管内に他のケーブルと同時に通過させる場合にも有用

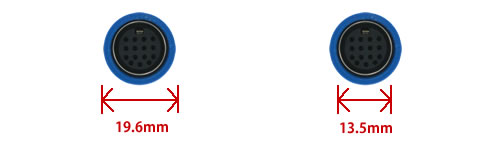

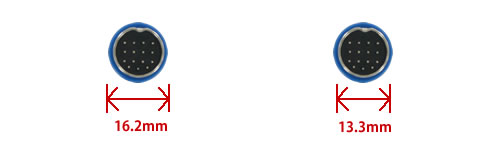

DINコネクタの外形=φ18.0mm

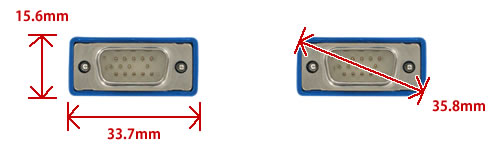

VGAコネクタの最大幅=35.8mm

⇒配管用ケーブル紹介ページ

⇒電線管(可とう管)配線について

特許取得済みRF-BLOKシールドデザイン

  • EMI / RFIシールディングに比べ、電磁波や電波の干渉を軽減
  • 電磁波ノイズの軽減によりフェライトコアは不要となり、ケーブル自体の引き回しも柔軟になりました
  • 無半田接合が可能となることにより、製造工程における人為的ミス、
    接触不良、半田の破損、流出などを防ぎます
  • BLOKの使用により、樹脂カバーの射出成形時に生じるダメージ
    (導体や被覆へ高温、高圧力が加わる)を防ぎます
  • 絶縁抵抗が最大45%向上(従来比)

伝送ロスを最小限に抑えた設計

VGA-DE-xxMシリーズはDIN15ピン連結部の接点増加によって生じてしまう伝送ロスを最小限に加えた防水機能(WaterProof)も兼ね備えた設計です。また、別売の専用キャップ(型番:D15-CAP)をDIN15コネクタに装着することで、配管施工時に発生する恐れのあるDIN15コネクタの破損・汚染から保護することもできます。

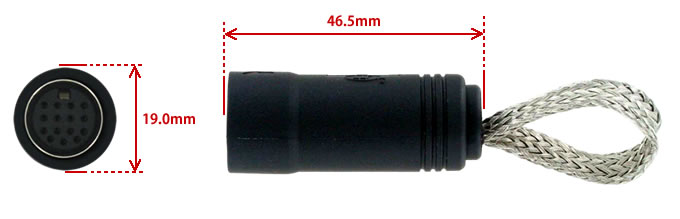

D15-CAP
D15-CAP
D15-CAP

高解像度をサポート

VGA-DE-xxMシリーズは~1920×1200までの高解像度をサポートしています。

コネクタのオスメス変換にも対応

VGA-DE-xxMシリーズは別売のジェンダーチェンジャ(HGCF15FF4B)を組み合わせれば、コネクタのオス⇒メス変換が可能です。

製品画像

メイン(ロング) / アタッチメント(ショート)VGAオス コネクタ部 / 正面図

VGA-DE-xxMシリーズ

メイン(ロング) / アタッチメント(ショート)VGAオス コネクタ部 / 上面図

VGA-DE-xxMシリーズ

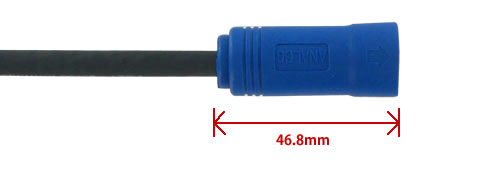

メイン(ロング)DIN15ピン オス側 コネクタ部 / 正面図

VGA-DE-xxMシリーズ

メイン(ロング)DIN15ピン オス側 コネクタ部 / 上面図

VGA-DE-xxMシリーズ

アタッチメント(ショート)DIN15ピン メス側 コネクタ部 / 正面図

VGA-DE-xxMシリーズ

アタッチメント(ショート)DIN15ピン メス側コネクタ部 / 上面図

VGA-DE-xxMシリーズ

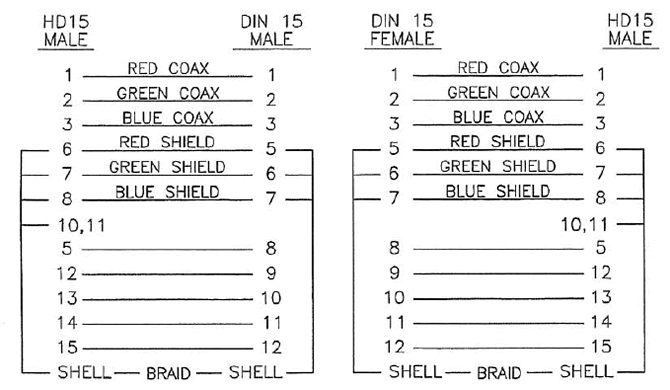

結線図

VGA-DE-xxMシリーズ

製品仕様

型番 VGA-DE-10M VGA-DE-15M VGA-DE-20M VGA-DE-30M
ケーブル長 メイン(ロング) 9.7m 14.7m 19.7m 29.7m
アタッチメント(ショート) 0.3m
直径 8.7mm
最小曲げ半径 55mm
コネクタ メイン(ロング) ミニD-sub15ピン【オス】~DIN15ピン【オス】
アタッチメント(ショート) ミニD-sub15ピン【オス】~DIN15ピン【メス】
サポート最大解像度 1920×1200
重量 0.62kg 0.86kg 1.14kg 1.70kg
無償保証期間 3年

製品ラインナップ

型番 ケーブル長 価格
VGA-DE-10M 10m ¥5,500(税込) カートに入れる
VGA-DE-15M 15m ¥7,000(税込) カートに入れる
VGA-DE-20M 20m ¥8,500(税込) カートに入れる
VGA-DE-30M 30m ¥12,000(税込) カートに入れる

※納品まで若干納期を要する場合がございます。(3~4日)
※内部断線を防ぐ為、配線作業をする際はケーブルを直角に曲げたり、強い力で引っ張ったり、コネクタ部分に ストレスをかけない様、ご注意下さい。

配管用分離型 VGAケーブル VGA-DE-xxMシリーズ オプション品のご案内

D15-CAP 配管用分離型ケーブル用キャップ 型番:D15-CAP
価格:¥864(税込)
カートに入れる(購入数はカート内で設定してください)

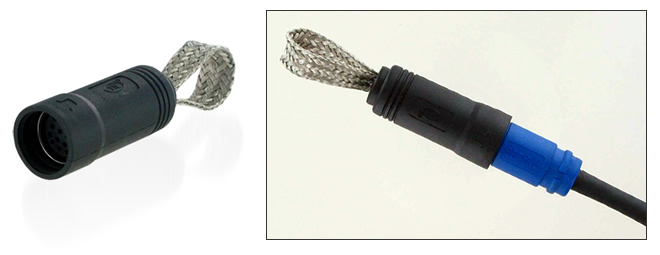

配管施工時に発生する恐れのあるDIN15コネクタの破損・汚染から保護します。
※納期3~4日

HGCF15FF4B ジェンダーチェンジャ(メス・メス)1個 型番:HGCF15FF4B
価格:540(税込)
カートに入れる(購入数はカート内で設定してください)

コネクタのオス⇒メス変換が可能です。
※納期3~4日
