ツイストペア/LANケーブル映像伝送機器(防犯カメラ4台用) TTP414Vの製品詳細

ツイストペア/LANケーブル映像伝送機器(防犯カメラ4台用) TTP414V

ツイストペア/LANケーブル映像伝送機器
LANケーブル1本で防犯カメラ4台までの映像を伝送!

型番:TTP414V

価格:¥13,800
カートに入れる
(購入数はカート内で設定して下さい)

ツイストペア/LANケーブル映像伝送機器(防犯カメラ4台用) TTP414V 主な機能と特徴

LANケーブル1本に防犯・監視カメラ4台分の映像をまとめて伝送

TTP414V LANケーブル1本に防犯・監視カメラ4台分の映像をまとめて伝送
TTP414Vを使用することで4台までの防犯・監視カメラの映像をLANケーブル(イーサネットケーブル)1本にまとめて伝送することができます。4台分の映像ケーブルをLANケーブル1本にまとめることができるので、配線が容易になり、工事の手間を大幅に省くことができます。なお、TTP414Vは二台一組として使用します。
※本製品をご利用いただくには2台セットでご用意いただく必要があります。

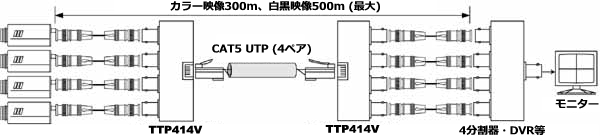

最大300m(500m)の長距離配線に対応

TTP414Vはカラー映像で最大300m、白黒映像では最大500mの長距離伝送が可能です。

電源不要

TTP414Vは電源不要でご使用いただくことができる映像伝送装置です。
電源不要なので設置場所を選ばず、手軽にご導入いただくことができます。
※防犯・監視カメラ側にはそれぞれ電源が必要になります。

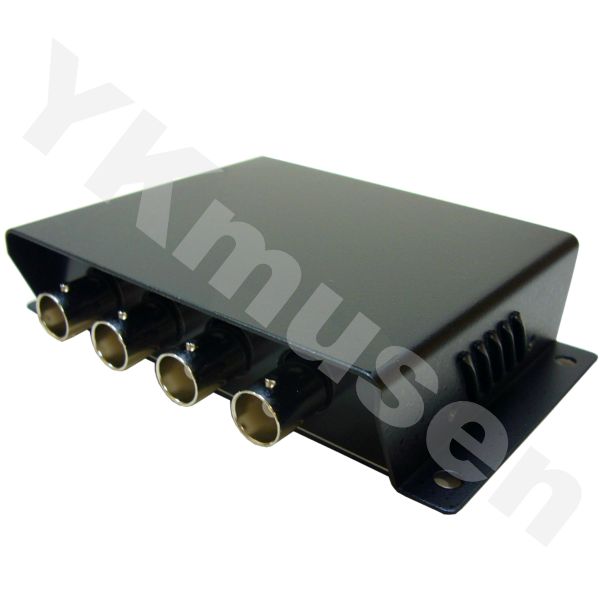

本体外観

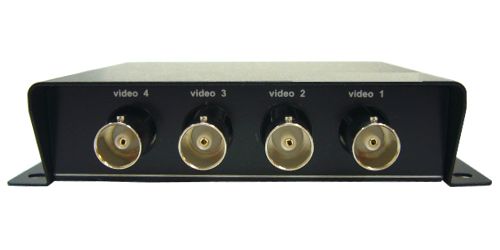

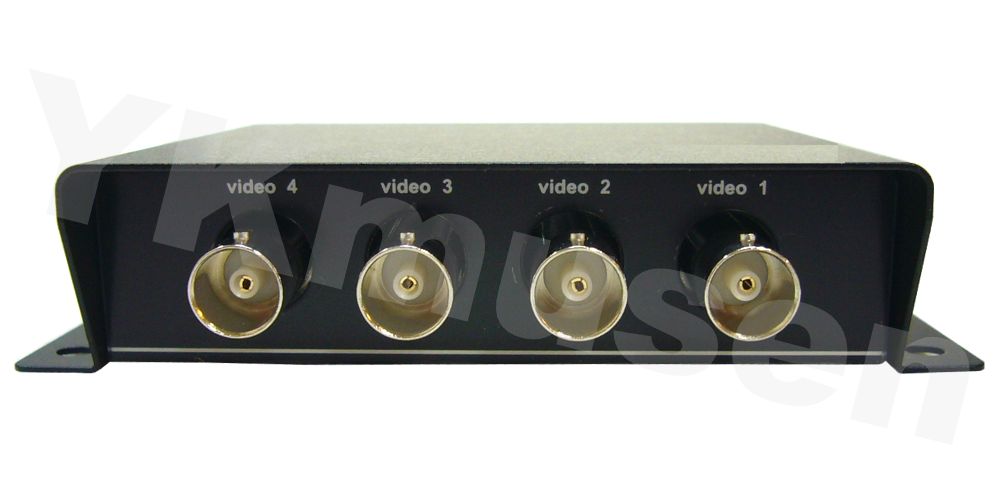

TTP414V 映像端子(BNC-J端子)×4系統
▲映像端子(BNC-J端子)×4系統

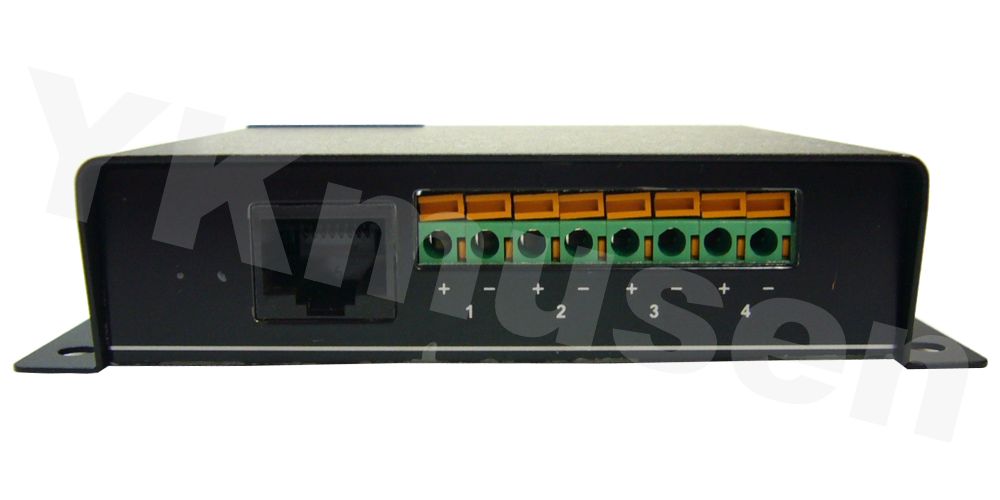

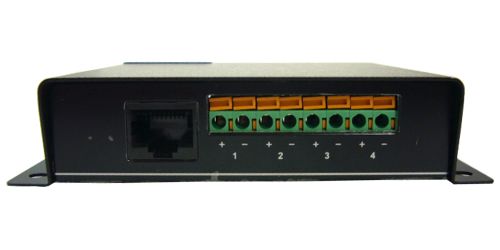

TTP414V LANケーブル端子(RJ45)、差込式端子台
▲LANケーブル用端子(RJ45)、4ペア8芯ツイストペアケーブル用の差込式端子台

ツイストペア/LANケーブル映像伝送機器(防犯カメラ4台用) TTP414V のご紹介

TTP414VはLANケーブル1本で4台までの防犯・監視カメラの映像を伝送することができるツイストペア/LANケーブル映像伝送装置です。

本体は電源不要で使用ができ、4台分の映像ケーブルをLANケーブル1本にまとめることができるので、配線が容易になり、工事の手間を大幅に省くことができます。配線距離もカラー映像で最大300m、白黒映像では最大500mと長距離配線にも対応し、長距離配線作業時にも大変重宝します。また、TTP414Vを使用することで既設のLANケーブルを利用して防犯・監視カメラを4台の追加設置を可能にすることもできます。

対応するケーブルはストレートのLANケーブル(RJプラグ カテゴリ5 UTP 4ペア ストレート結線)や4ペア8芯タイプのツイストペアケーブルをご使用いただけます。

なお、TTP414Vは二台一組として使用します。ご注文の際は台数を2台にしてご注文して下さい。

ツイストペア/LANケーブル映像伝送機器(防犯カメラ4台用) TTP414V 製品仕様

映像端子 BNC-J×4系統 (1Vp-p 75Ω)
LAN/ツイストペア端子 RJ45 / 差込式端子台(4ペア使用)
使用ケーブル ストレートLANケーブル / 4ペア8芯ツイストペアケーブル
映像伝送距離 カラー:最大300m / 白黒:最大500m
外形寸法(mm) H77×W110×D24
同梱内容 TTP414V本体

ツイストペア/LANケーブル映像伝送機器(防犯カメラ4台用) TTP414V オプション品のご案内

各種コネクタ コネクタ

映像端子はBNC端子となります。
RCAに変換する場合はBNCP-RCAJ をお買い求め下さい。


ケーブル ケーブル

配線の際は同軸ケーブル(3C-2V及び5C-2V)をご使用下さい。
必要なメーター数をお申し付けいただければ作製も致します。
