配管用分離型 HDMIケーブル HDMI-DE-5M/HDMI-DE-7M/HDMI-DE-10M/HDMI-DE-15M の製品詳細

配管用分離型 HDMIケーブル HDMI-DE-xxMシリーズ

配管用分離型 HDMIケーブル
型番:HDMI-DE-5M
型番:HDMI-DE-7M
型番:HDMI-DE-10M
型番:HDMI-DE-15M

  • 配管用分離型HDMIケーブル
  • 内径(φ22mm)配管 を通過可能
  • コネクタ形状
    HDMI TypeAオス~HDMI TypeAオス
  • ケーブル長
    5m / 7m / 10m / 15m

配管用分離型 HDMIケーブル HDMI-DE-xxMシリーズ

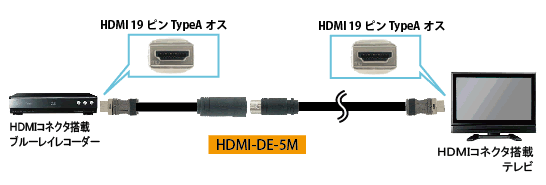

HDMI-DE-xxMシリーズ 接続イメージ図

HDMI-DE-xxMシリーズ 配管用分離型 HDMIケーブル 接続イメージ図

配管用分離型HDMIケーブル

HDMI-DE-xxMシリーズは分離可能なメインHDMIケーブル(ロング)とアタッチメントHDMIケーブル(ショート)で、PC、ディスプレイ、HDMI切替器・HDMI分配器などのHDMIインターフェース間を接続可能です。

内径(φ22mm)配管を通過可能

HDMI-DE-xxMシリーズはHDMIケーブルのコネクタサイズが配管の内径をオーバーする等、HDMIケーブルを通すことができない状況で活躍します。

1: HDMIケーブルのコネクタサイズが【配管の内径をオーバー】して入らない時に
2: DINサイズコネクタ=φ16.2mmを管内に通過させ

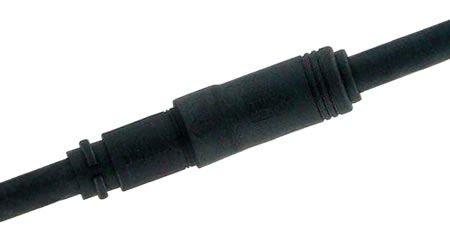

3: アタッチメントケーブルと合体させ
4: 両端がHDMIケーブル同等品の完成
※ 配管内に他のケーブルと同時に通過させる場合にも有用

DINコネクタの外径 = φ16.2mm
HDMIコネクタの最大幅 = 22.5mm(製品例)

⇒配管用ケーブル紹介ページ

⇒電線管(可とう管)配線について

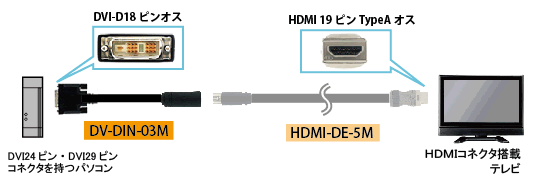

専用DVIアタッチメントケーブル(別売)との組み合わせ・接続も可能

分離型HDMIケーブルの長尺側と組み合わせて、DVI-HDMI変換ケーブルとして接続も可能です。

HDMI-DE-xxMシリーズ 専用DVIアタッチメントケーブル(別売)との組み合わせ・接続も可能

型番:DV-DIN-03M(別売)
DV-DIN-03M

特許取得済みRF-BLOKシールドデザイン

  • EMI/RFIシールディングに比べ、電磁波や電波の干渉を軽減
  • 電磁波ノイズの軽減によりフェライトコアは不要となり、ケーブル自体の引き回しも柔軟になりました
  • 無半田接合が可能となることにより、製造工程における人為的ミス、接触不良、
    半田の破損、流出などを防ぎます
  • BLOKの使用により、樹脂カバーの射出成形時に生じるダメージ
    (導体や被覆へ高温、高圧力が加わる)を防ぎます
  • 絶縁抵抗が最大45%向上(従来比)

伝送ロスを最小限に抑えた設計

HDMI-DE-xxMシリーズはDIN15ピン連結部の接点増加によって生じてしまう伝送ロスを最小限に抑えた防水機能(WaterProof)も兼ね備えた設計です。

DV-DIN-03M

高解像度をサポート

5m/7mモデルは、1080pまでの解像度表示に対応、
10m/15mモデルは、1080iまでの解像度表示に対応します。

製品画像

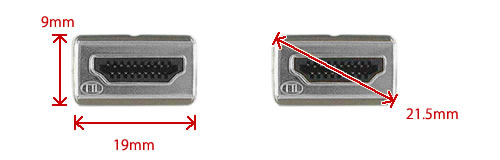

メイン(ロング)/アタッチメント(ショート)HDMIオス コネクタ部/正面図

HDMI-DE-xxMシリーズ

メイン(ロング)/アタッチメント(ショート)HDMIオス コネクタ部/上面図

HDMI-DE-xxMシリーズ

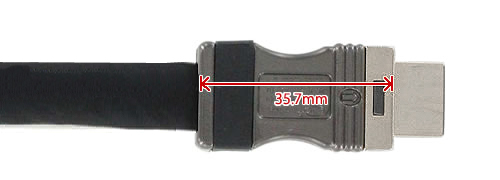

メイン(ロング)/アタッチメント(ショート)HDMIオス コネクタ部/側面図

HDMI-DE-xxMシリーズ

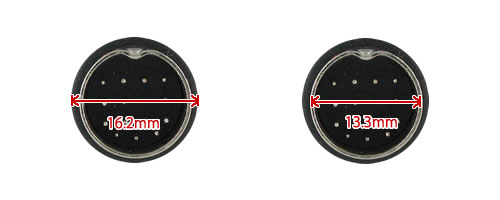

メイン(ロング)DIN15ピン オス側 コネクタ部 / 正面図

HDMI-DE-xxMシリーズ

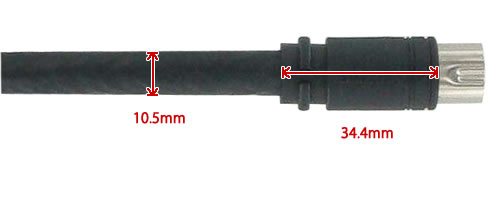

メイン(ロング)DIN15ピン オス側 コネクタ部 / 側面図

HDMI-DE-xxMシリーズ

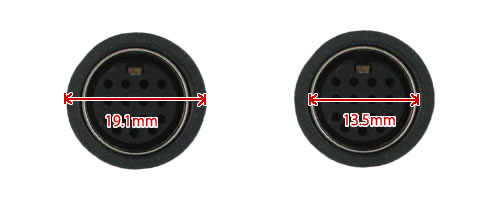

アタッチメント(ショート)DIN15ピン メス側 コネクタ部 / 正面図

HDMI-DE-xxMシリーズ

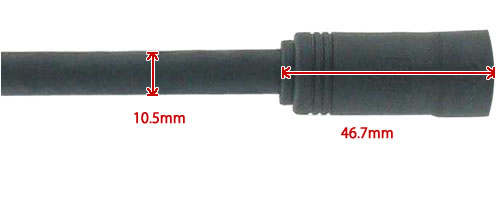

アタッチメント(ショート)DIN15ピン メス側 コネクタ部 / 側面図

HDMI-DE-xxMシリーズ

製品仕様

型番 DVI-DE-5M DVI-DE-7M DVI-DE-10M DVI-DE-15M
ケーブル長 メイン(ロング) 4.7m 6.7m 9.7m 14.7m
アタッチメント
(ショート)
0.3m
コネクタ メイン(ロング) DVI-D18ピン【オス】~DIN15ピン【オス】
アタッチメント
(ショート)
DVI-D18ピン【オス】~DIN15ピン【メス】
サポート最大解像度 1920×1200 1280×1024
伝送帯域 165MHz
TMDSリンク シングルリンク
直径 10.5mm
最小曲げ半径 55mm
重量 0.56kg 0.78kg 1.06kg 1.54kg
無償保証期間 3年

製品ラインナップ

型番 ケーブル長 価格
HDMI-DE-5M 5m ¥8,000(税込) カートに入れる
HDMI-DE-7M 7m ¥13,000(税込) カートに入れる
HDMI-DE-10M 10m ¥16,000(税込) カートに入れる
HDMI-DE-15M 15m ¥20,000(税込) カートに入れる

※納品まで若干納期を要する場合がございます。(3~4日)
※内部断線を防ぐ為、配線作業をする際はケーブルを直角に曲げたり、強い力で引っ張ったり、コネクタ部分に ストレスをかけない様、ご注意下さい。

配管用分離型 HDMIケーブル HDMI-DE-xxMシリーズ オプション品のご案内

D15-CAP 分離型HDMIケーブル専用DVIアタッチメントケーブル 型番:DV-DIN-03M
価格:¥2,160(税込)
カートに入れる(購入数はカート内で設定してください)

一方がDVI端子、他方がHDMI端子のDVI⇔HDMIケーブルとして使用できます。
※納期3~4日
