720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラ YKS-AHDSD720MWIの製品詳細

720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラ YKS-AHDSD720MWI

720p録画対応防雨型赤外線載
電動バリフォーカルレンズ搭載自動録画防犯カメラ

電動バリフォーカルレンズ搭載で施工性が向上!

型番:YKS-AHDSD720MWI

価格:¥49,800(税込)

※YKS-AHDSD720MWI本体と同時購入限定※
SDXCカードと監視映像及び機器設定時に
大変便利な小型モニターを大特価でご提供致します。

SDXCカード(Transcend製Class10モデル)

4.3インチ液晶モニター「TFT-430」
電池ボックス「B-12」+5m映像ケーブルの3点セット


(購入数はカート内で設定して下さい)


720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラ
YKS-AHDSD720MWI 主な機能と特徴

防雨型130画素のHD画質防犯カメラと高機能SDカード録画装置が一体化

YKS-AHDSD720MWIは130万画素の1/3インチCMOSイメージセンサーを搭載したHD画質防雨型防犯カメラとH.264映像圧縮方式を採用した高機能SDカードレコーダーが一体型となった屋外設置対応の自動録画防犯カメラです。

True Day&Night機能搭載

YKS-AHDSD720MWIはCDSセンサーと連動したTrue Day&Night機能を搭載しています。昼はカラー映像で撮影を行い、低照度下ではICR切替式による白黒撮影に切り替えた高感度撮影を行います。

f2.8-12mmオートフォーカス電動バリフォーカルレンズ搭載

YKS-AHDSD720MWIはf2.8-12mmのオートフォーカス電動バリフォーカルレンズを搭載しています。付属の無線式リモコン(電波式)でレンズのズームイン・ズームアウト操作を行うことができ、オートフォーカス機能も備わっている為、レンズ調整における作業性が大幅に向上します。

赤外線投光器搭載

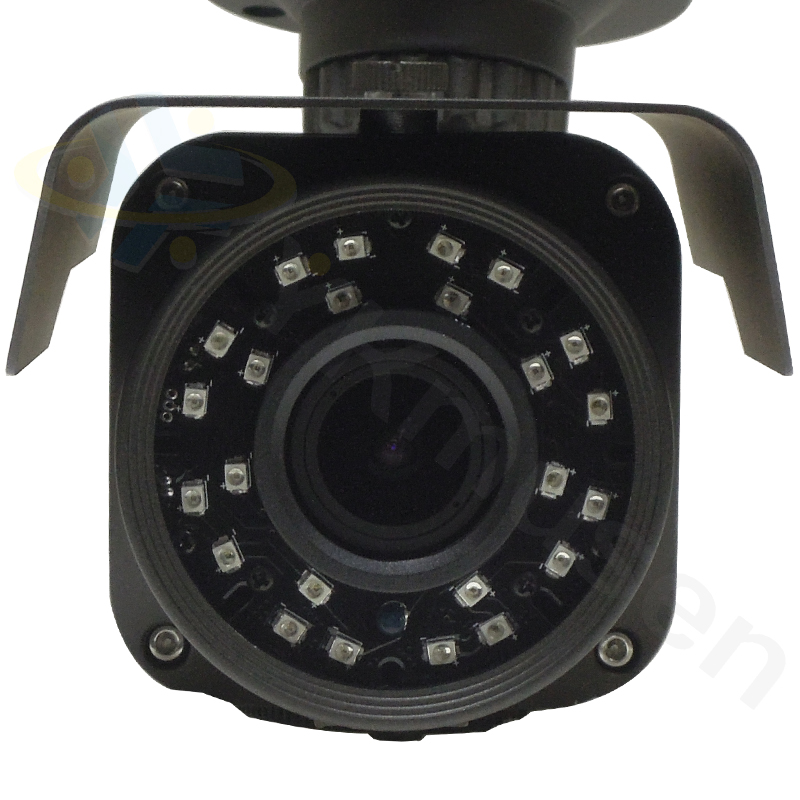

YKS-AHDSD720MWI 赤外線投光器搭載

YKS-AHDSD720MWIは本体前面部に赤外線LEDを24個搭載。最大照射距離は最大約40mの照射が可能で赤外線照射内は照明を必要とせずに撮影することができます。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより赤外線の寿命を大幅に伸ばすことができます。

IP66防水性能

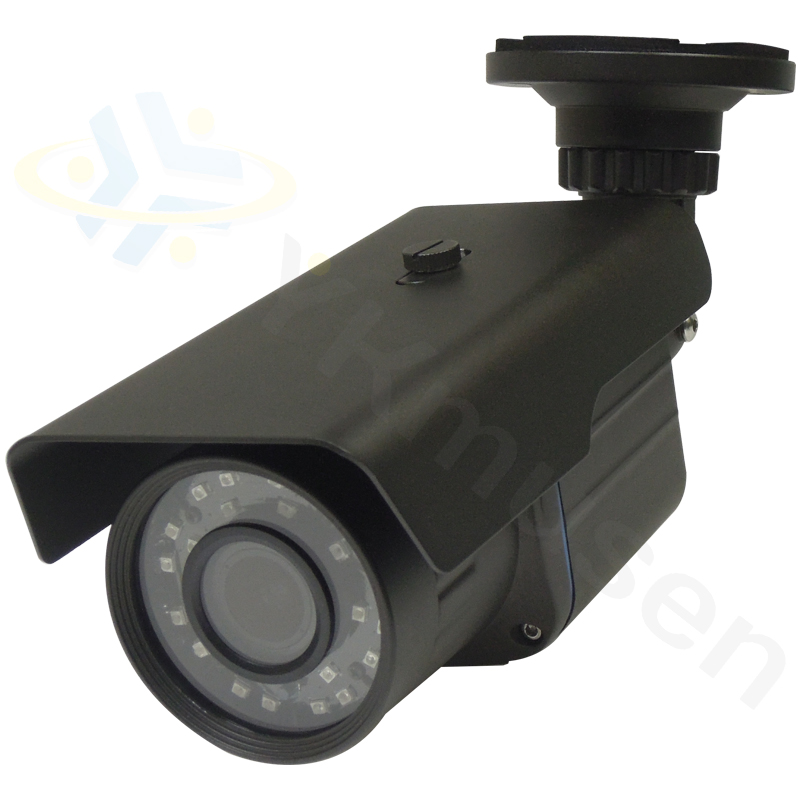

YKS-AHDSD720MWI 本体にルーフを備えた防雨型仕様

YKS-AHDSD720MWIはIP66防水性能を備えた屋外設置対応モデルとなります。
この為、屋外雨ざらしの環境下への設置にも対応します。

※ケーブル接続部分などしっかりとした防水処理が必要です。

無線式リモコン(電波式)で遠隔操作

YKS-AHDSD720MWI 無線式リモコン(電波式)で遠隔操作

YKS-AHDSD720MWIはオートフォーカス電動バリフォーカルレンズのレンズ調整とSDカードレコーダーの設定を付属の無線式リモコン(電波式)で行います。電波方式の無線式リモコンなのでリモコンの方向を気にせずに操作ができ、操作可能距離最大10m範囲内で行うことができるので、やや高い場所にYKS-AHDSD720MWIを設置していても操作が可能です。設定を行うにはTVモニター等に画面表示する必要がありますが、画面を見ながらSDカードレコーダーの各設定を行うことができます。

また、SDカードレコーダーとは別にカメラ機能のOSD設定もこちらのリモコンから行うことができます。(D-WDRやデイナイト、電子感度アップ機能等の各設定ができます)

高機能SDカードレコーダー搭載

YKS-AHDSD720MWI microSDカードレコーダー YKS-AHDSD720MWI microSDカードレコーダー(カバー開封)

YKS-AHDSD720MWIは本体底面部のカバーを開封すると内部にSDカードレコーダーを搭載しています。録画媒体にはSDカードを採用し、SDXCにも対応している為、最大256GBまでのSDXCカードの使用が可能です。また、本体底部に動作インジケーターを備え、動作状況を確認できます。SDカードレコーダーの設定は付属の無線式リモコン(電波式)で行います。

SDカードレコーダーは日本語メニュー表示対応で簡単に使用

YKS-AHDSD720MWI 日本語メニュー表示対応で簡単使用

YKS-AHDSD720MWIは視覚的にも分かり易いアイコンを用いたシンプルな日本語メニュー表示を採用しています。複雑な機能は搭載せず、シンプルですが大変扱いやすいメニュー表示で簡単に使用できます。

細かな録画設定が可能

YKS-AHDSD720MWI 映像設定画面

YKS-AHDSD720MWIは細かな録画映像設定が可能です。
設定項目は下記の通りとなります。

●設定項目●
フレームレート:1~30fps / 映像録画の滑らかさの調整
録画画質:Auto/Low/Middle/High
映像方式:AUTO/PAL/NTSC/AHD-PAL/AHD-NTSC
写真画質:HIGH/MIDDLE/LOW
この他、映像の明るさ、彩度、コントラストを調整可能

4つの録画方法に対応

YKS-AHDSD720MWI 4つの録画方法に対応

YKS-AHDSD720MWIは連続録画(常時録画)、手動録画、スケジュール録画、動体検知録画の4つの録画方法に対応します。ご使用する監視環境に合わせた録画運用が可能です。

連続録画

設定した録画時間ごとにファイルを作成し、連続で録画を行います。連続して録画を行う為、録画エラーが少なくなります。連続して録画するため、データ量が多く録画日数が少なくなります。

●録画時間について●
録画時間:1分、5分、10分、15分、30分、60分から選択可能です。

手動録画

録画開始と停止を手動で行う録画方法です。

スケジュール録画

YKS-AHDSD720MWI スケジュール録画

夜間だけ録画したい、など指定した時間のみ録画を行います。
曜日ごとに録画をしたい時間を設定することが出来ます。

※動体検知機能との併用はできません。

動体検知録画

撮影映像の中から動く被写体を検知して録画を行います。
動体検知時のみの録画を行う為、録画効率がよく録画日数は多くなります。

●動体検知録画利用時の注意点●
動体検知機能は撮影環境によっては誤検知が多くなる場合もあります。誤検知が多い場合は、検知エリアの設定や動体検知感度を調整してください。また、検知感度は、昼間の映像と夜間の映像では、異なる場合がございます。どうしても動体検知録画に適さない撮影環境がある場合もありますのでご了承下さい。

YKS-AHDSD720MWI 動体検知エリア設定
▲動体検知エリアは縦3×横4のセル毎に調整ができるので、設置場所に合わせた細かな検知エリア設定ができます。また、検知感度は3段階で調整ができます。

動画録画だけでなく静止画録画にも対応

YKS-AHDSD720MWI 日本語メニュー表示対応で簡単使用

YKS-AHDSD720MWIは通常、監視録画として動画録画が主な運用方法となりますが、スナップショット(静止画撮影)機能も備わており、リモコンの静止画撮影ボタンを押すことで瞬時に静止画(JPEG形式)を保存することができます。画像の例では動画録画中、静止画撮影ボタンを押した直後のイメージとなります。(静止画保存を実行)

再生機能搭載(動画・静止画共通)

YKS-AHDSD720MWIは日付時刻検索機能等は備わっていませんが、再生時には再生したい日付を選択することで、その日に録画したデータファイル一覧が表示され、再生したいファイルを選択することで瞬時に再生ができる再生機能を搭載しています。再生したい録画データを日付順に検索でき、再生したい日の保存データをスムーズに再生できます。

YKS-AHDSD720MWI 動画ファイル検索画面 YKS-AHDSD720MWI 動画再生画面 ▲動画再生画面(最大32倍速の早送り再生に対応)

YKS-AHDSD720MWI 静止画ファイル検索画面 YKS-AHDSD720MWI 静止画再生画面 ▲静止画再生画面(静止画では日付時刻は表示されません)

自動上書き録画機能搭載

YKS-AHDSD720MWIはSDカードの容量が録画データで一杯になった時、上書き録画を行うか、停止するかの設定ができます。ご使用用途に合わせて録画方法を選択していただくことができます。

本体背面/接続端子

YKS-AHDSD720MWI 本体背面/接続端子

本体背面からケーブルが出力され、末尾で映像出力端子(CVBS信号 / BNC-P)、電源入力端子に分岐します。電源は付属のACアダプターで取ります。
ケーブル長は末尾コネクタ端まで約50cm程度になります。

サンプル動画

YKS-AHDSD720MWIで実際に録画した動画をご用意致しました。
屋外撮影動画と低照度カラー撮影動画をご覧いただくことができます。
録画解像度:1280×720、フレームレート:30fpsで録画

▲事務所屋外を撮影した動画です。途中で電動バリフォーカルレンズのレンズ調整をしています。

▲赤外線照射による低照度暗視撮影を行った映像です。

720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラ
YKS-AHDSD720MWI のご紹介

YKS-AHDSD720MWIは施工性を大幅に向上させる電動バリフォーカルレンズを搭載した130万画素防犯カメラと動体検知録画機能を備えたHD録画対応高機能SDカードレコーダーが一体化した720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラです。
130万画素防犯カメラの本体内部に高機能録画機能が備わっているので、別途録画機を必要とせず単体で監視録画が可能になります。また、施工性の高いオートフォーカス電動バリフォーカルレンズを標準搭載することで、設置作業時の手間を大幅に減らし、さらに設置後のレンズ調整も容易に行うことができるので、運用していく中で少し画角を変更したい場合にも重宝します。
本体はIP66の防水性能を有しているので、屋外雨ざらしの環境下への設置にも対応でき、電源さえ確保出来れば映像配線を行わずに、屋外の自動監視録画を行うことが可能になります。

具体的な性能として、YKS-AHDSD720MWIのカメラ部には130万画素の1/3インチCMOSイメージセンサーを採用し、出力解像度1280×720の720p HD画質による高画質撮影が可能です。レンズはf2.8-12mmのオートフォーカス電動バリフォーカルレンズが組み合わされ、撮影画角は約100度~30度で調整することができます。レンズ調整は付属の無線式リモコンで簡単に行うことができます。

また、夜間撮影に対応させる為、ICR(IRカットフィルターリムーバブル機構)を採用したTrue Day&Night機能を採用しています。これにより昼は良好なカラー映像で撮影を行い、低照度下ではIRカットフィルターを取り外した高感度白黒撮影が可能です。さらに、レンズ周囲に赤外線LEDを24個配置し、白黒撮影+赤外線照射による暗視撮影が可能です。赤外線照射距離は最大約40mとなり、実用値としては20m前後になりますが、その範囲内であれば真っ暗闇でも撮影が可能になります。

次に、レコーダー部ですが、まず、映像圧縮方式にはハイビジョン映像の録画に適したH.264を採用し、高画質、高圧縮録画を実現しています。録画解像度は1280×720の720p解像度に対応し、録画画質は3段階、録画フレームレートは1~30fpsから選択ができるのでご使用用途に応じて画質、フレームレートを細かく設定することができます。

録画方法は連続録画、手動録画、スケジュール録画、動体検知録画の4つの録画方法に対応します。連続録画では設定した録画時間を繰り返し常時録画します。手動録画の場合、リモコンの録画ボタンを押すことで録画が開始され、終了を押すと録画を停止させることができるので、必要な時だけ録画するという運用が可能です。スケジュール録画は動体検知録画との併用はできない為、応用が利く録画は出来ませんが、例えば夜間だけ録画をしたい等の時間帯指定によるスケジュール録画が可能です。動体検知録画は監視用デジタルレコーダーのような細かなエリア設定は出来ませんが、3×4のエリア設定と3段階の感度設定ができるので、全く設定が出来ない製品に比べてある程度調整のきく動体検知録画を行うことができます。

録画媒体にはmicroSD/SDHC/SDXCカードを採用し、最大256GBまでのSDXCカードに対応することでハイビジョン映像の録画における録画データ容量の問題をある程度クリアすることができます。

実際に使用した印象として、画質はHD画質を有しているだけあり良好に撮影ができ、低照度下では赤外線照射による安定した低照度暗視撮影ができます。白黒映像とはなりますが、全体的に明るく撮影ができ、電子感度アップ機能を使用せずに暗視撮影が出来る為、赤外線の照射範囲内では動きのある被写体も良好に撮影ができます。
オートフォーカス電動バリフォーカルレンズも扱いやすく、レンズ調整がカメラ側ではなくリモコンで出来るという点は施工性を重視した場合、大きなアドバンテージになると思いました。特に設置台数が多くなればなるほど、その恩恵を受けられると思います。
また、録画運用についても本格的な防犯用SDカードレコーダーを内蔵した製品の為、全体的に録画能力は高く、動体検知も概ね良好な検知が出来ていました。

YKS-AHDSD720MWIに似たような製品として「MTW-SD02AHD」がありますが、YKS-AHDSD720MWIではスケジュール録画の運用などで若干機能面で劣る点はありますが、「MTW-SD02AHD」とほぼ同様な運用が可能です。コスト面とオートフォーカス電動バリフォーカルレンズ搭載による施工性の高さも含め、屋外用自動録画防犯カメラとして上記製品を凌駕する撮影能力と監視録画能力を備えていると言っても過言ではないと思います。

720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラ
YKS-AHDSD720MWI 録画時間の目安

フレームレート 画質 録画日数
32GB 64GB 128GB
1FPS LOW 11.7 23.4 46.8
MIDDLE 4.6 9.3 18.5
HIGH 2.5 5.1 10.1
5FPS LOW 11.1 22.2 44.4
MIDDLE 4.0 7.9 15.9
HIGH 2.1 4.2 8.5
10FPS LOW 7.2 14.3 28.7
MIDDLE 2.1 4.2 8.3
HIGH 1.1 2.1 4.3
20FPS LOW 4.0 7.9 15.9
MIDDLE 1.1 2.1 4.3
HIGH 0.5 1.1 2.2
30FPS LOW 2.7 5.4 10.8
MIDDLE 0.7 1.4 2.9
HIGH 0.4 0.7 1.5

※単位:日数
※目安表示の録画日数はあくまでも目安となります。実際の録画時間は大幅に前後する場合があります。
 特に動体が多い映像や低照度時では大幅に録画時間が短くなる場合があります。

720p録画対応防雨型赤外線・電動バリフォーカルレンズ搭載自動録画防犯カメラ
YKS-AHDSD720MWI 製品仕様

イメージセンサー 1/3インチカラーCMOS
画素数 1280(H )×960(V) 130万画素
レンズ f2.8-12mm/F1.4 画角約100度~30度
逆光補正機能 BLC/HSBLC
WDR D-WDR
同期方式 2:1インターレース
ビデオ信号 1.0Vp-p 75Ω
ガンマ補正 0.45
赤外線投光器 24LED搭載 / 850m (発光部がぼんやり赤く光ります)
赤外線照射距離 最大40m
最低被写体照度 カラー:0.1Lux / 白黒:0Lux(赤外線照射内)
S/N比 50dB(AGC OFF時)
デイナイト AUTO / COLOR / BW / EXT
AGC ON 0~15 / OFF
ホワイトバランス AWB / ATW / AWC / INDOOR / OUTDOOR
シャッタースピード 1/60~1/50,000秒
ノイズリダクション 3D DNR
プライバシーマスク 4箇所
画質調整 上下左右反転 / ブライトネス / シャープネス / ネガイメージ
圧縮方式 H.264
ファイル形式 AVI形式
録画解像度 720P(1280×720)
録画フレームレート 1~30FPS
録画画質 LOW / MIDDLE / HIGH / AUTO
再生速度 x1 / x2 / x4 / x8 / x16 / x32
録画モード 連続 / 手動 / スケジュール / モーション
記録媒体 SDカード 1~256GB (SDXC対応)
OSD SDカードレコーダー側:日本語表示 / カメラ側:英語
インジケーター 消灯:録画停止
1秒間隔で点滅:録画中
2秒間隔で点滅:SDカード無し
高速で点滅:本体起動中
自動上書き録画 ON / OFF
時刻表示 ON / OFF
映像出力 アナログ(CVBS)
防水仕様 IP66
使用温度範囲 -10℃~40℃
電源 DC12V / 1A(最大約600mA)
本体サイズ W100×H110×D157(290※ブラケット含む) (mm)
重量 約810g
再生ソフト GOMPLAYER、メディアプレイヤー他
同梱内容 YKS-AHDSD720MWI本体
無線式リモコン
取付ネジ、アンカー一式
カメラブラケット(一体型・天井、壁面設置対応)
ACアダプター
BNCP-RCAJ
取扱説明書(製品保証書:保証期間1年間)

※一部の製品仕様及びデザインは予告なく変更となる場合がございます。
