ACアダプター型自動録画カメラ
1台で2WAY使用ができる！ACアダプター型カメラ！

型番：RE-18T

※販売終了しました。ありがとうございます。

→RE-18T 主な機能と特徴
→RE-18T のご紹介
→RE-18T 製品仕様
→RE-18T オプション品

ACアダプター型自動録画カメラ RE-18T 主な機能と特徴

ACアダプターに偽装したSDカードレコーダーとDCプラグカメラでカモフラージュ録画

RE-18Tは汎用的なデザインのACアダプターに動体検知対応SDカードレコーダーを内蔵し、付属のDCプラグカメラを装着することで秘匿性の高い監視録画を行うことができるACアダプター型の自動録画カメラです。防犯カメラの存在を気付かれず、不快感を与えることなく監視録画を行うことができます。さらに外部入力機能を備えているので、市販の小型カメラなどを接続することでSDカードに録画をすることができます。

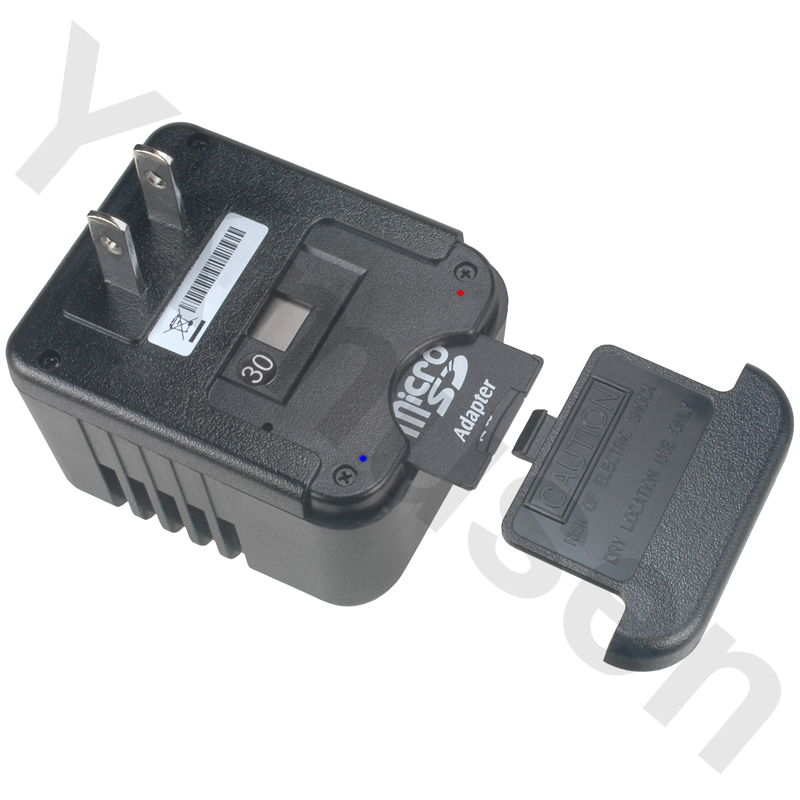

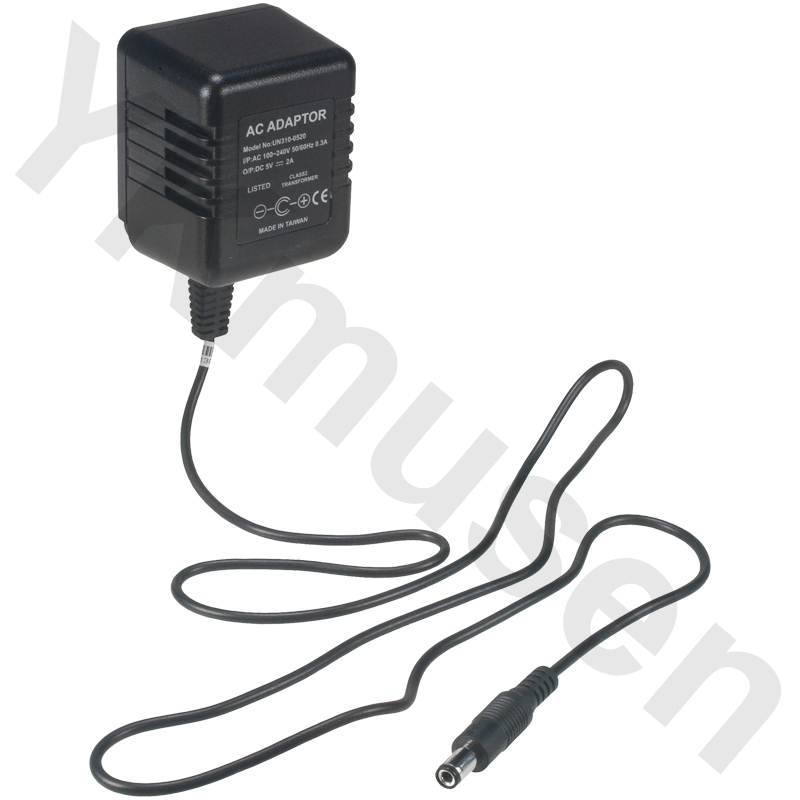

▲汎用的なACアダプターの筐体にSDカードレコーダーを内蔵します。
電源はAC100Vコンセントに直接差し込むことで供給されます。

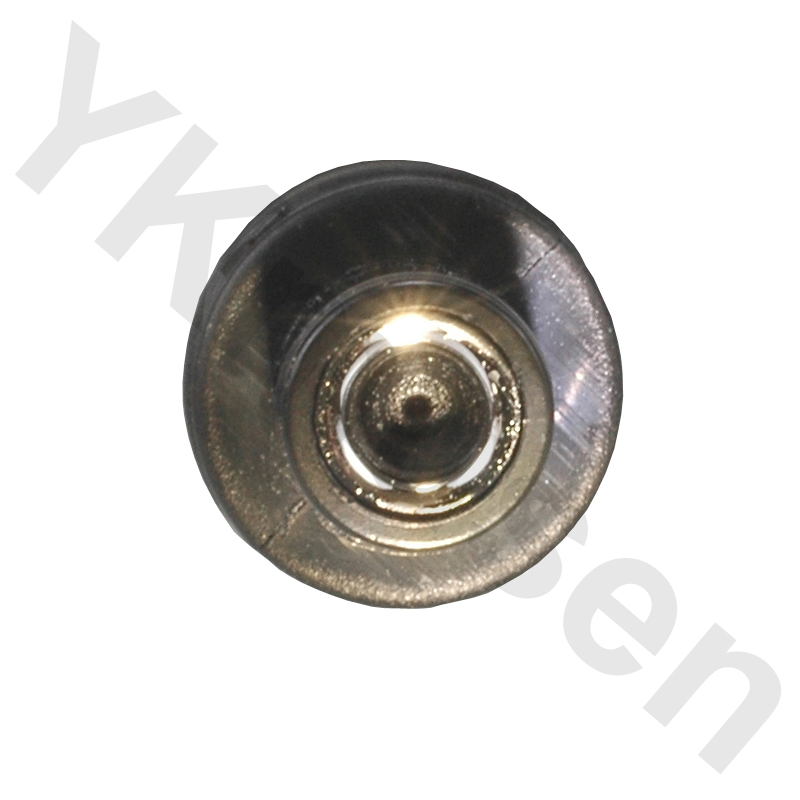

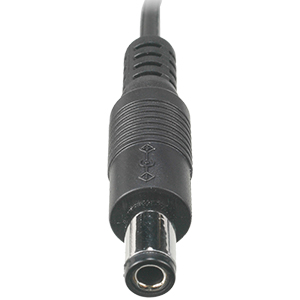

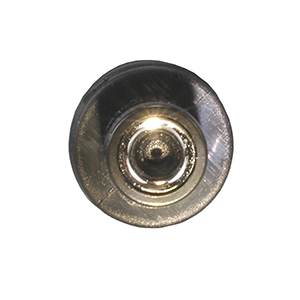

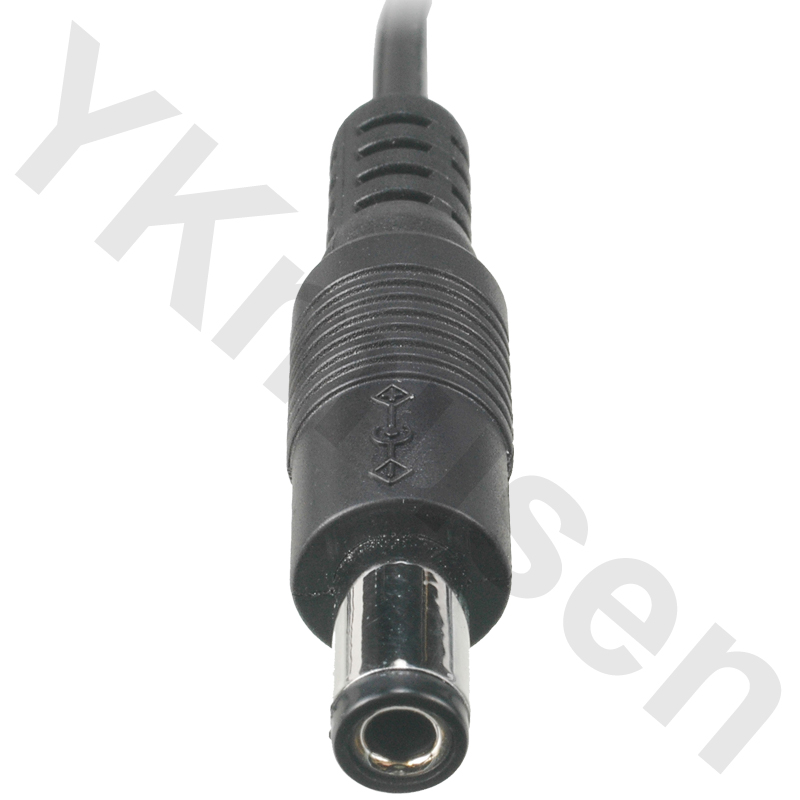

▲DCプラグの先端(内部)にカメラを内蔵。
カメラ部分は極めて精巧にカモフラージュされています。

1/18インチCMOS31万画素カメラとマイクを内蔵

RE-18TのDCプラグカメラは1/18インチCMOSイメージセンサーを採用した31万画素カメラとなります。レンズは実測水平画角は45.9度で190cm離れた位置で左右161cmを撮影することができます。また、ケーブル長は102cmあるので、位置や撮影方向の調整がしやすくなっています。また、RE-18Tは本体側(レコーダー側)に音声マイクを内蔵しているので周囲の音を良好に拾うことができます。映像だけなく音声の証拠撮影にも適しています。

外部入力に対応し、市販の防犯カメラを録画可能

RE-18Tは付属のDCプラグカメラ以外に外部入力ケーブルを使用することで、市販の小型カメラ等を接続して録画することができます。また、DC12V/350mAの出力にも対応しているので、DC12V駆動で350mA以下のカメラに電源供給を行うことができます。

外部入力には音声入力は備わっていませんが、本体(レコーダー)に内蔵されているマイクが機能する為、録画時は音声も記録されます。

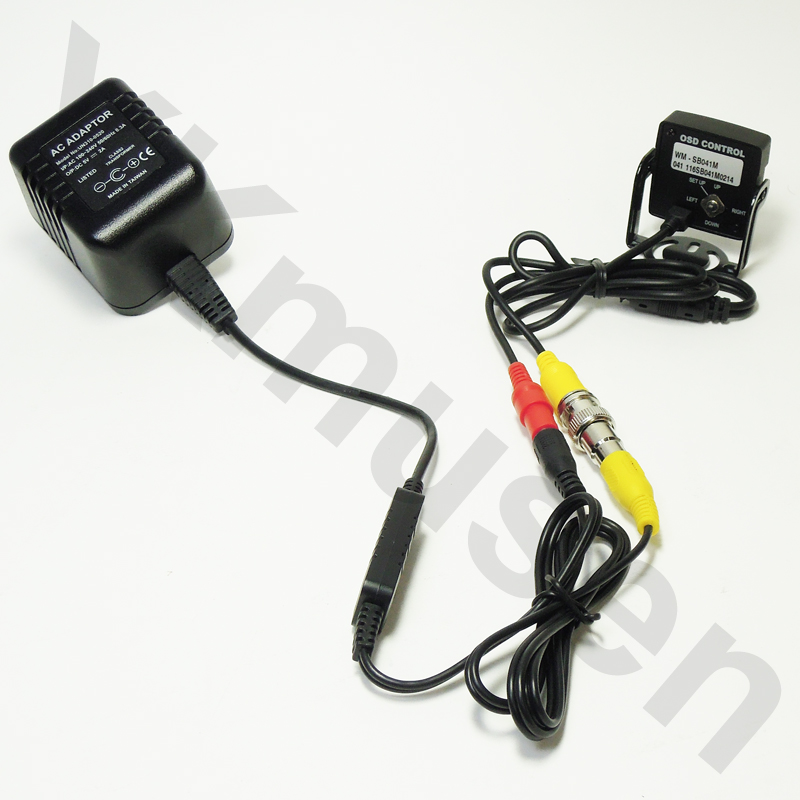

▲小型カメラと接続した場合のイメージ画像です。小型カメラは付属しません。

MPEG-4映像圧縮と最大16GB対応のSDカードレコーダー

RE-18Tに組み込まれているSDカードレコーダーは映像圧縮方式にMPEG-4を採用。録画解像度は720×480のD1相当による解像度で録画でき、動画録画性能も録画フレームレート30fpsとコマ落ちのないフル動画録画を実現しています。録画媒体には最大16GBまで対応したSD/SDHCカードを採用しています。

モニター画面を見ながら設定

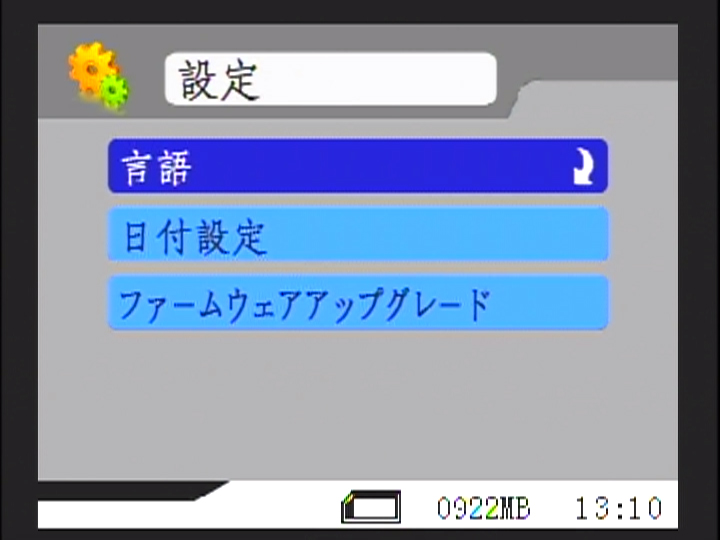

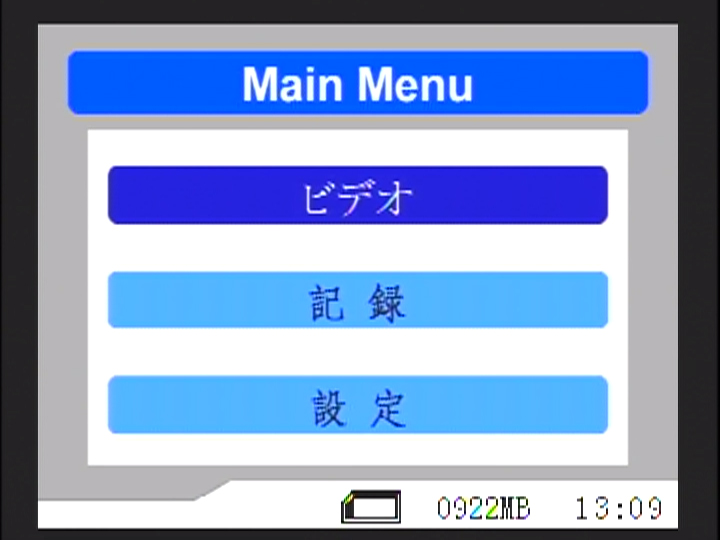

RE-18Tは動体検知機能やタイムスタンプ機能を搭載しています。これらの機能は付属の外部出力ケーブルと赤外線リモコンを使用して、モニター画面を見ながら設定します。また、記録済みのSDカードを挿入した状態であれば動画再生もできます。

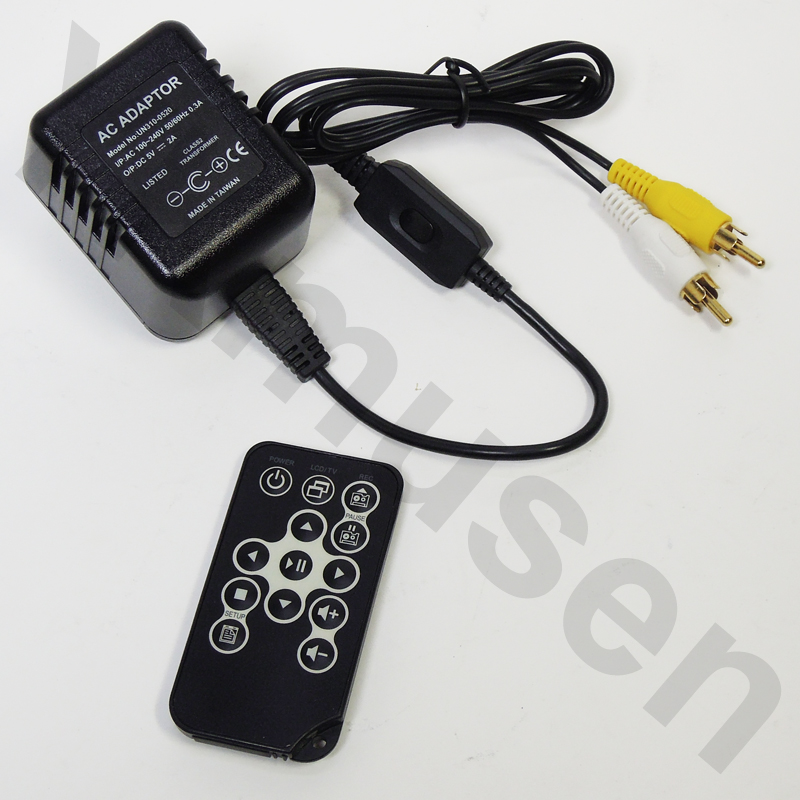

▲画像の様に外部出力用ケーブルと赤外線リモコンを使用して各機能設定を行います。ケーブルにIR受光部が備わっており、モニター機器と接続することでモニターにメニュー画面が表示され、各設定を行うことができます。

動体検知録画機能

RE-18Tは常時録画を行う「ノーマル録画」の他に、自動録画を行う「動体検知録画機能」を搭載しています。これにより、撮影画面上に動きがあった時だけ録画を行うことができるので効率の良い監視録画が可能となります。

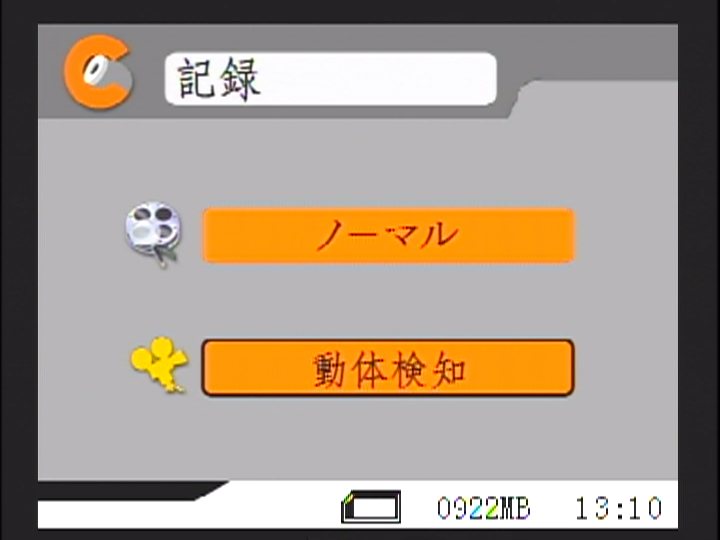

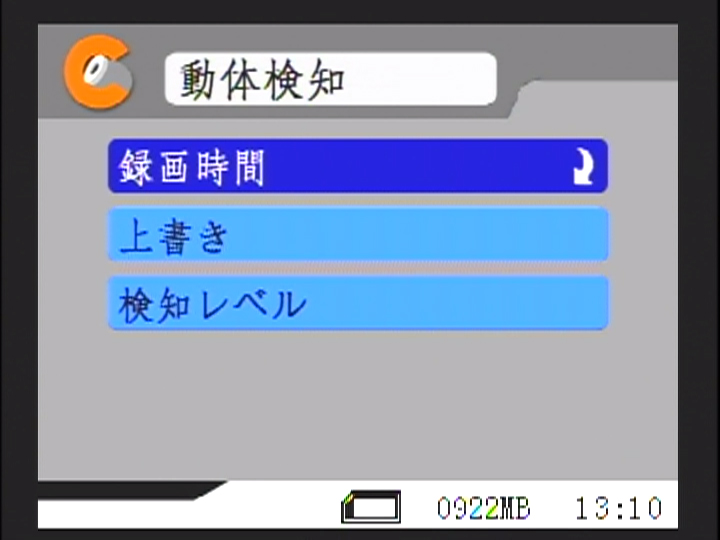

▲ノーマル録画 / 動体検知録画切替画面と動体検知設定画面

▲動体検知録画滝状態 / 動体検知録画中

■動体検知録画機能について

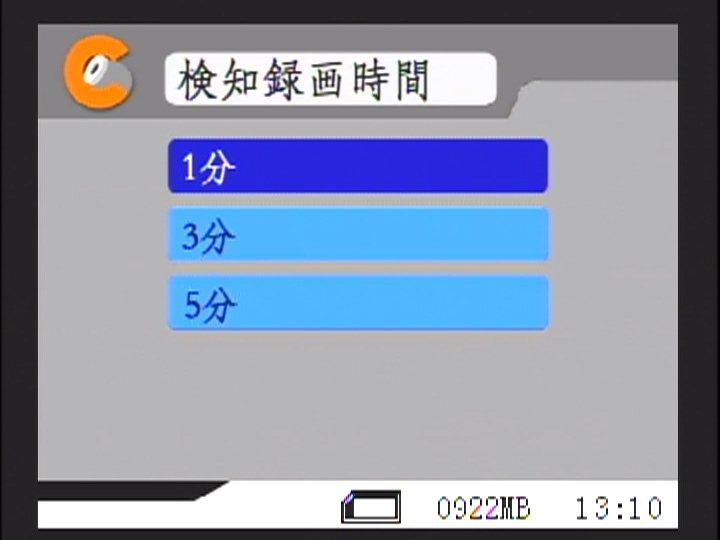

動体検知時の録画時間：1分 / 3分 / 5分 から設定できます。

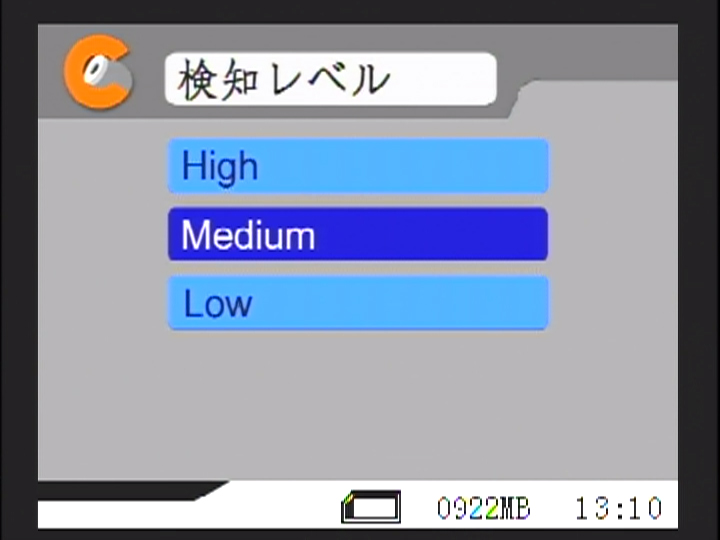

動体検知時の感度設定：High / Medium / Low の3段階から設定できます。

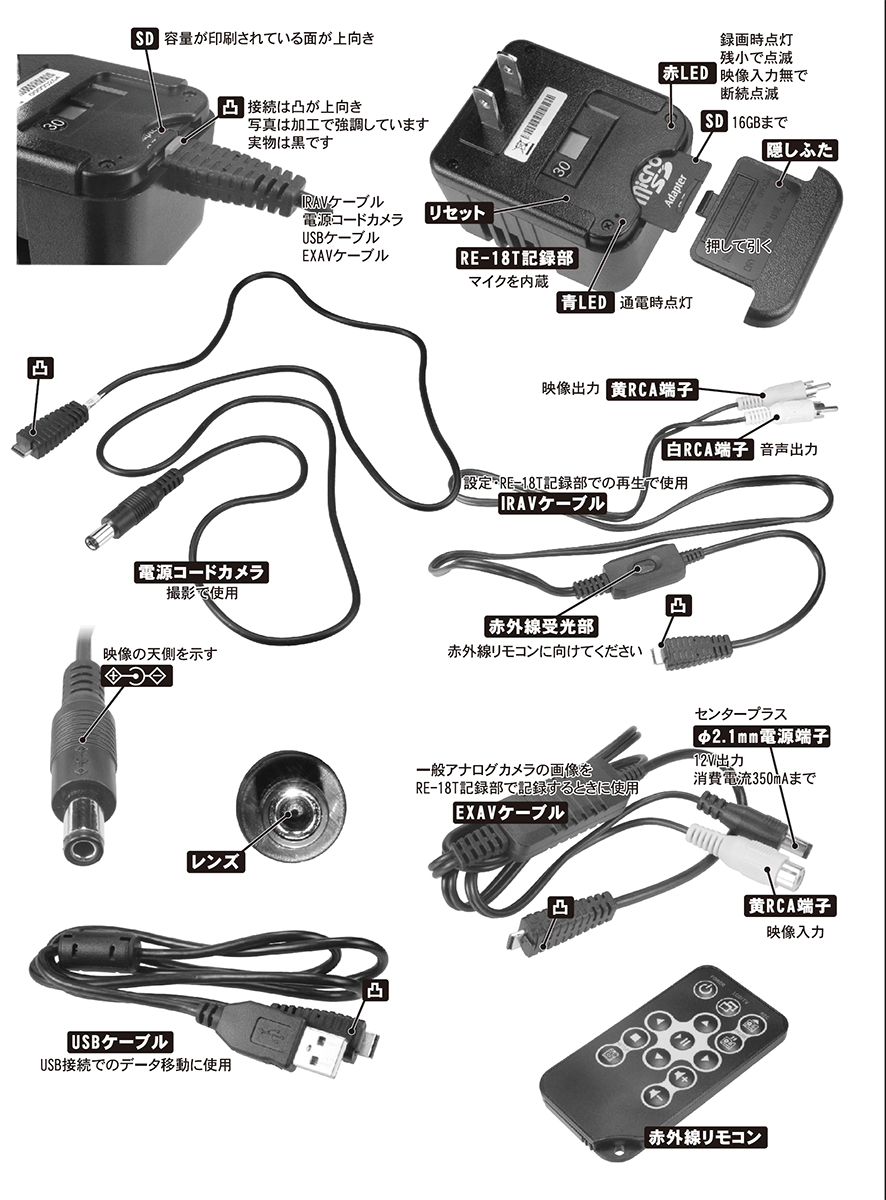

各部名称

録画時間目安

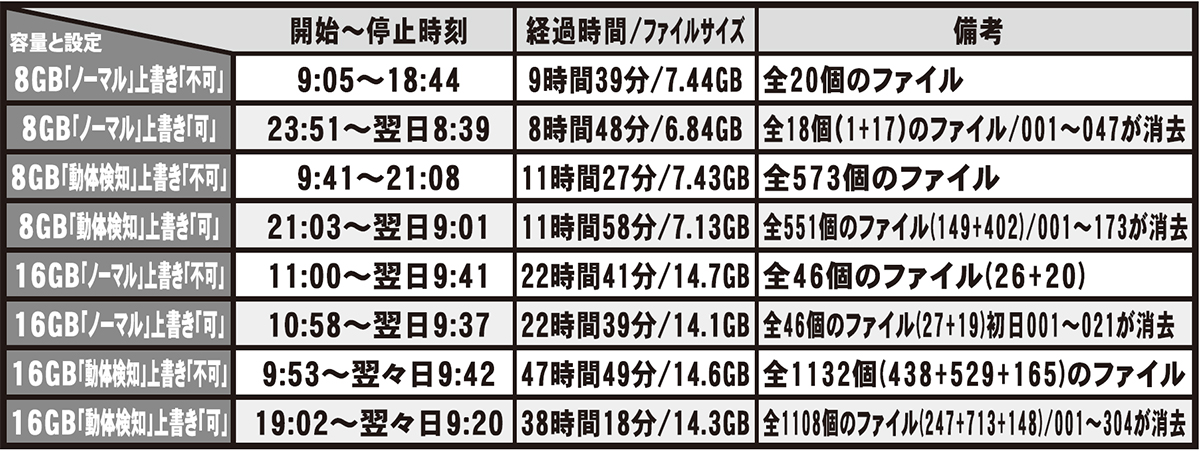

RE-18Tの録画時間目安は下記表の通りとなります。

サンプル動画

RE-18Tで実際に撮影した動画(AVI形式)をご用意致しました。
下記よりダウンロードして再生してください。

RE-18T＋DCプラグカメラで撮影した録画映像 (AVI形式/約13.3MB)

RE-18T＋52万画素小型カメラで撮影した録画映像 (AVI形式/約13.3MB)

RE-18Tは汎用的なデザインのACアダプターに動体検知対応SDカードレコーダーを内蔵し、付属のDCプラグカメラを装着することで秘匿性の高い監視録画を行うことができるACアダプター型の自動録画カメラです。
ACアダプター型動体検知式自動録画カメラ「RE-12S」のカメラ部分をDCプラグ型カモフラージュカメラ 「SVR-30DC」にし、さらに外部入出力機能を備えたモデルとも言えます。

ACアダプターの筐体部分にSDカードレコーダーを内蔵し、本体底部にある端子にケーブルを接続することで機能するようになります。
接続端子にDCプラグカメラを接続すればDCプラグカメラを用いた撮影ができ、AV入力ケーブルを接続すれば外部入力による撮影ができます。また、設定を行ったり動画再生をモニターで行うにはAV出力ケーブルを接続し、PCに接続してデータをコピーしたり再生したい場合にはUSBケーブルを使用します。

SDカードレコーダーの対応するSDカードは最大16GBまでのSD/SDHCカードに対応し、動画圧縮方式はMPEG-4圧縮を採用。録画解像度は720×480、録画フレームレートは30fpsでの動画録画を行うことができ、SD画質で録画可能なレコーダーとしては標準的な録画性能を備えています。

DCプラグカメラはDCプラグケーブルのDCプラグ部分に備わっており、ケーブル長102cmの先のDCプラグ内部にカメラとレンズがあります。カメラは1/18インチCMOSイメージセンサーを採用し、画素数は31万画素のVGA相当の画質を有しています。レンズの数値は公表されていませんが、水平画角は45.9度とやや撮影範囲は狭めとなります。メーカー設計では近接撮影向けに設計されており、2.5m以内の範囲を撮影するのに適しているようです。

運用方法としては使用前にAV出力ケーブルと赤外線リモコンを使用してモニター画面を見ながら動体検知、録画の設定を行い、その後、DCプラグカメラ又はAV入力ケーブルを用いて市販の防犯カメラを接続し、動体検知録画を行うのが主な使い方になります。

接続用ケーブルが4本ある為、一見複雑そうに感じますが、一度設定さえ行ってしまえば後は自動上書き録画を行うことが出来るので、自動で動体検知録画を継続させることができます。

RE-18TはACアダプターに偽装した自動録画カメラなので、設置する場所はある程度限られてしまうかも知れませんが、その精巧な作りから条件が合う環境下では極めて高い秘匿性を有した自動録画カメラとなります。店舗や事務所等で証拠撮影を行いたい場合等に高い効果を発揮出来ると思います。

ACアダプター型自動録画カメラ RE-18T パソコンでの再生方法
RE-18TはSDカードに録画データを保存します。SDカードリーダーを搭載したパソコンであれば、記録したデータを再生したり保存することができます。再生するためには、Windows Media Player等が必要になります。ご不明な点はお気軽にお問い合わせ下さい。

防雨型暗能搭載SDカードレコーダー RE-18T 製品仕様

撮像素子	1/18インチ31万画素CMOSイメージセンサー
レンズ	ピンホールレンズ
画角	水平45.9度 ※1.9m先を計測した場合、左右161cmの範囲が撮影可能
水平解像度	480TV本
録画解像度	720×480
フレームレート	30fps
動画ファイル	映像コーデックXvidで720×480 サンプリングレート44.1kHzのモノラル音声のAVIファイル ノーマル録画で1ファイル30分90～407MBで分割記録 動体検知録画で1分13MB/3分40MB/5分66MBで分割記録
動画記録時間	8GBで9時間、16GBで18時間以上 ※ノーマル録画上書き不可時
日付時刻表示	搭載
録画媒体	SD/SDHCカード / 最大16GBまで対応
電源	AC100V/110mA
出力電圧	DC12V/350mA以下
外形寸法	記録部：63×61×41（61）cm 電源コードカメラ：102cm IR AVケーブル：95cm EX AVケーブル：96cm
重量	記録部：85g（SDカード含む） 電源コードカメラ：18g IR AVケーブル：35g EX AVケーブル：35g
同梱内容	RE-18T (SDカードレコーダー部) DCプラグカメラ IR AVケーブル (AV出力ケーブル) EX AVケーブル (AV入力ケーブル) USBケーブル micro SD 8GB（SDアダプター付） 赤外線リモコン 取扱説明書 (製品保証6か月)
