960H録画対応SDカードレコーダー搭載52万画素防雨型赤外線監視カメラ MTW-SD02HIRの製品詳細

960H録画対応SDカードレコーダー搭載52万画素防雨型赤外線監視カメラ MTW-SD02HIR

SDカードレコーダー搭載52万画素防雨型IRカメラ
960H録画に対応し、さらに高画質自動録画を実現!

型番:MTW-SD02HIR

メーカー希望小売価格:¥99,800(税抜)
※販売終了しました。ありがとうございます。


SDカードレコーダー搭載52万画素防雨型赤外線監視カメラ MTW-SD02HIR 主な機能と特徴

高性能屋外用監視カメラと960H録画に対応したSDカード録画装置が一体化

MTW-SD02HIRは52万画素SONY製の高解像度CCDを搭載した高解像度屋外用監視カメラとH.264映像圧縮方式を採用し、960H(960×480)解像度の録画に対応した高性能SDカードレコーダーが一体型となった960H録画対応の自動録画式屋外用監視カメラです。

SONY Effioチップセット採用

MTW-SD02HIR Effioチップセット採用

MTW-SD02HIRは高感度および高解像度を実現するSONY Effioチップセットを採用した監視カメラです。イメージセンサーには52万画素の1/3インチSONY製CCDを搭載し、水平解像度700TVラインの高解像度を実現しています。

Effioチップセットとは
高解像度、高S/N、高色再現を実現する処理方法を搭載したSONY製信号処理LSIです。

Day&Night機能搭載

MTW-SD02HIRはCDSセンサーと連動したDay&Night機能を搭載しています。昼は鮮明な高画質カラー映像で撮影を行い、低照度下では白黒撮影に切り換えることで赤外線を取り入れた安定した高感度暗視撮影を行うことができます。

f2.8mm-10mmバリフォーカルレンズ搭載

MTW-SD02HIR f2.8-10mmバリフォーカルレンズ搭載 MTW-SD02HIR レンズ調整アジャスタ

TW-SD02IRはf2.8mm-10mmの画角調整幅の広いバリフォーカルレンズを採用しています。f2.8mmでは広角撮影が可能な為、1台で広範囲を監視したい場合や、距離の離れた対象物を撮影するなど、設置環境に最適なレンズ調整を行うことができます。レンズ調整は本体背面のカバーを開けると2つのアジャスタが備わっており、アジャスタ操作で簡単に行うことができるのでレンズ調整による作業性を容易にしました。

強力な赤外線投光器を搭載

MTW-SD02HIR 赤外線LED42個搭載した暗視対応監視カメラ

MTW-SD02HIRは本体前面部に強力な赤外線LEDを36個搭載。最大照射距離は最大約25mとロングレンジに対応し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。また、赤外線照射による乱反射を被写体に合わせて調整するスマートIR機能を搭載し、より安定した赤外線照射による監視を行うことができます。

IP66防水規格に準拠

MTW-SD02HIRは防水仕様(IP66 暴噴流型)なので屋外への設置が可能です。
また、サンシェードによりカメラを直射日光の熱から保護します。

赤外線リモコンで遠隔操作

MTW-SD02HIR 赤外線リモコンで遠隔操作 MTW-SD02HIR 赤外線リモコン

MTW-SD02HIRはカメラ機能とSDカードレコーダーの設定操作は別のOSDシステムとなりますが、付属の赤外線リモコンにてそれぞれの設定を行うことができます。本体正面に赤外線受光部が備わっており、操作可能距離は2~3m範囲内で行うことができるので、やや高い場所にMTW-SD02HIRを設置していても操作が可能です。設定を行うにはTVモニター等に画面表示する必要がありますが、画面を見ながらカメラ機能設定及びSDカードレコーダーの各設定を行うことができます。

OSD機能で多彩なカメラ機能を制御

MTW-SD02HIR OSDメニュー画面 MTW-SD02HIR OSDメニュー画面2

MTW-SD02HIRはEffioシステムによるOSD機能を搭載しています。
カメラ設定をディスプレイ上で行える為、多彩なカメラ機能をディスプレイ画面を見ながら設定できます。
OSDメニュー画面ではノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正(D-WDR機能)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC(High Light Compensation)機能などを設定でき、高画質で鮮明な画像に調整することができます。

搭載している主な機能
・2D-DNR
2次元デジタルノイズリダクション機能により低照度撮影時のノイズを低減します。
・諧調補正機能
D-WDR機能と等しい機能で明暗部のコントラストを改善します。
・プライバシーマスク機能
プライバシーマスク機能により、画面上の任意の領域を最大4ヶ所までマスキングを行うことができます。
監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。
・カメラID表示機能
カメラID表示機能により、画面上に最大52文字の英数字記号を用いたカメラタイトルの表示が可能です。
・MIRROR機能
監視映像を左右反転させる事が出来ます。

分かりやすい日本語メニュー

MTW-SD02HIR メニューメイン画面

MTW-SD02HIRの画面表示は日本語メニュー表示に対応しています。
日本語表示だから分かりやすく、メニュー画面で各設定や操作を簡単に行うことができます。

細かな録画条件設定に対応

MTW-SD02HIR 細かな録画条件を設定可能

MTW-SD02HIRは高機能監視用デジタルレコーダー並みに細かな録画条件の設定が可能です。
その場その場に応じた最善な録画条件の設定を行うことができます。

モーションディテクター機能搭載で自動録画に対応

MTW-SD02HIRはモーションディテクター機能(動体検知機能)を搭載しているので、接続した防犯カメラで撮影している画面上に動きがあった時だけ録画をすることができ、無駄なく監視することができます。

MT-PSR01 動体検知エリア設定画面 MT-PSR01 動体検知感度設定画面
▲動体検知エリアはセル毎に設定ができるので細かな検知エリア調整に対応します。
また、感度調整も実際の画面での反応を見ながら調整できるので、ご使用場所に合わせた最適な設定ができます。

予約録画機能

MTW-SD02HIRは予約録画機能を搭載しているので、効率の良い録画を行うことができます。

MTW-SD02HIR 予約録画-連続録画設定画面 MTW-SD02HIR 予約録画-動体検知録画設定画面

▲連続録画・動作検知録画それぞれの録画設定を行うことができます。
連続録画時は解像度の選択、フレームレートの選択、画質の選択が。動作検知録画時は解像度の選択、
フレームレートの選択、画質の選択、動体検知録画間隔、プレ録画の選択ができます。

MTW-SD02HIR 予約録画確認画面

▲上画像は予約録画設定画面のトップ画面となります。こちらで現在の予約録画設定内容を確認できます。

Point. 設定項目について
録画解像度(映像サイズ)
960×480 / 720×480 / 360×240から選択できます。
フレームレート(記録間隔)
01 / 02 / 04 / 10 / 15 / 20 / 30 FPS
画質
HIGH(高画質)、MIDIUM(標準画質)、LOW(低画質)から設定できます。
間隔(動体検知録画のみ/動体検知録画機能を行う間隔)
5秒~90秒まで5秒単位で設定できます。

※ファイルサイズについて
MT-PSR01は連続録画を行った場合でも、あらかじめ設定したファイル容量になると一つのファイルを作成します。ファイルサイズは3→10→20→50→100MBと設定ができ、ファイルサイズを小さくすると、SD カードに短い時間の録画データが作成され、 ファイルサイズを大きくすると、SD カードに長い時間の録画データが作成されます。

日付検索再生機能搭載

MTW-SD02HIR 日付検索再生機能

MTW-SD02HIRは日付を選択して再生する検索再生機能を搭載しています。
再生したい録画データを日付順に検索できるので、再生したい日の映像をスムーズに再生できます。

自動上書き録画機能搭載

MTW-SD02HIRはSDカードの容量が録画データで一杯になった時、上書き録画を行うか、停止するかの設定ができます。ご使用用途に合わせて録画方法を選択していただくことができます。

本体背面・接続端子

MTW-SD02HIR 映像出力端子・電源入力端子

MTW-SD02HIRは本体に装着されているカメラブラケット内部より1本のケーブルが出ます。末尾で映像出力端子(BNC-J)、電源入力端子に分かれます。接続部分は防滴加工されていませんので、防水処理を施すなり濡れない様にご注意下さい。MTW-SD02HIRはSDカード録画機能を搭載している以外は通常の屋外用監視カメラと変わりはありません。従いまして監視用デジタルレコーダーに接続して録画を行うこともできます。

動画圧縮方式H.264を採用した高性能・高画質SDカード録画機能を搭載

MTW-SD02HIRは動画圧縮方式にH.264を採用した高画質SDカード録画機能を搭載しています。SDカードは最大128GBまでのSD/SDHC/SDXCカードに対応し、大容量SDカードを使用することで長期間録画にも対応します。

※SDXCカード使用時は本体でフォーマットが必要になります。(FAT32にフォーマット)

各部名称

MTW-SD02HIR 各部名称

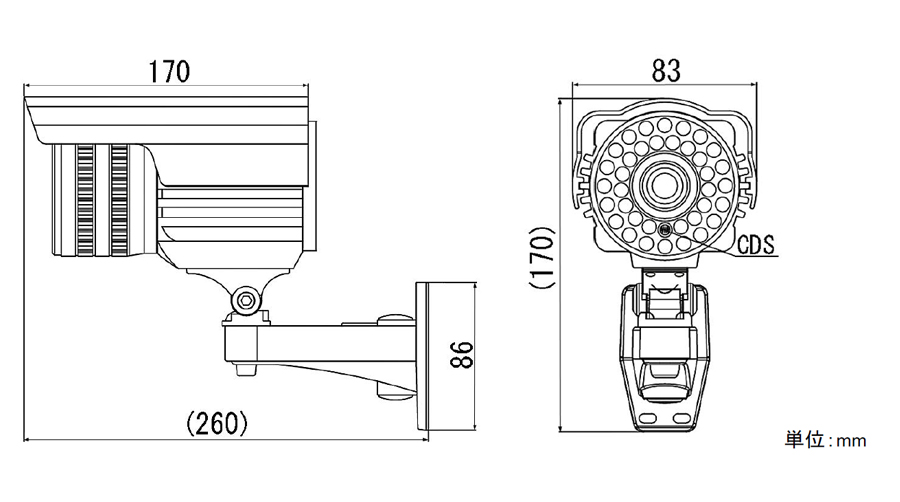

本体寸法図

MTW-SD02HIR 本体寸法図

同梱内容

MTW-SD02HIR 同梱内容

・MTW-SD02HIR本体
・赤外線リモコン
・取付ネジ一式
・レンズ調整用ドライバー
・ACアダプター
・パスワード解除用ソフト
・取扱説明書、製品保証書(製品保証1年間)※画像非掲載

サンプル動画

MTW-SD02HIRで実際に録画した動画をご用意致しました。

ファイル名「mtw-sd02hir_960x480.flv」
録画解像度:960×480、画質:高い、フレームレート:30fpsで録画
ファイル名「mtw-sd02hir_720x480.flv」
録画解像度:720×480、画質:高い、フレームレート:30fpsで録画

ファイル形式はAVI形式となりますがFLV形式へ変換しています。

また、元のAVIファイルをダウンロードしてから再生を行いたい場合は下記よりダウンロードして下さい。

MTW-SD02HIR 960×480 録画映像 (AVI形式/約3MB)
MTW-SD02HIR 720×480 録画映像 (AVI形式/約3MB)

SDカードレコーダー搭載52万画素防雨型赤外線監視カメラ MTW-SD02HIR のご紹介

MTW-SD02HIRは高性能屋外用監視カメラと高性能防犯用SDカードレコーダーが一体化した屋外用自動録画防犯カメラとして大変ご好評をいただいていた「MTW-SD02IR」の後継機種になります。通常の監視カメラと違い本体内部に録画機能が備わっているので、別途録画機能を必要とせず単体で監視録画が可能になります。本体は防水規格IP66に準拠しているので屋外への設置に対応し、電源さえ取れれば監視用デジタルレコーダー等への配線を行わずとも屋外の監視録画を手軽に行うことが可能になります。

従来機種のMTW-SD02IRとの違いですが、MTW-SD02IRは52万画素の高画質CCDを搭載していましたが、SDカードレコーダーの録画解像度が720×480の35万画素相当となってしまい、本来の画素数よりも低い画素数での録画となっていました。後継機種のMTW-SD02HIRでは新たに960H録画モードを搭載することで960×480の46万画素相当の画素数で録画することが可能になり、52万画素CCDイメージセンサーの性能をフルに発揮することができます。その他の機能については録画データのパスワード機能の追加とSDXCに対応になった以外はほぼ同じ仕様を引き継いでおり、録画解像度の強化がなされたモデルとなります。

具体的なカメラ機能の特徴としてMTW-SD02HIRは52万画素SONY製CCDを採用し、非常に良好な映像で監視することが出来ます。また、本体前面に赤外線LEDを36個搭載し、夜間暗闇でも暗視撮影を行うことが出来ます。赤外線の照射距離は約25mと強力なので低照度下での撮影にも問題無く対応する性能を備えています。搭載するレンズはf2.8~10mmのバリフォーカルレンズを採用することで広角から望遠まで調整ができ、監視エリアの調整幅が広く扱いやすいレンズを搭載しています。なお、MTW-SD02HIRのレンズはオートアイリス機能を搭載していない為、フリッカレス機能を有効活用することはできず、監視場所付近に蛍光灯がある場合は若干のフリッカを拾ってしまうかも知れません。(電源周波数50Hzエリアにて)その分、カメラの筺体はコンパクトに仕上がっており、屋外ではフリッカの影響はあまり無いので、大したデメリットにはならないと思います。この他、Effioチップセットによる高性能なOSD設定により最適な監視映像の設定が出来る為、監視能力は非常に高く仕上がっています。

SDカード録画機能は機能性が高く、録画媒体には最大128GBまでのSD/SDHC/SDXCカードに対応し、長期間録画に適した大容量SDカードを使用することができます。更に動画圧縮方式には先進の圧縮技術であるH.264を採用することで高画質・長期間の録画が可能になっています。録画解像度は52万画素モデルに最適な960H(960×480)解像度で録画ができ、録画フレーム数は最大30fpsとコマ落ちの無いフル動画録画も可能なので録画性能だけを見るとH.264を採用した監視用デジタルレコーダーに十分匹敵する実力があります。
また、MTW-SD02HIRは新たにSDXCカードに対応し、最大で128GBまでのSDXCカードを使用することが出来る為、従来機種ではモーションディテクターによる動体検知録画機能を使用した自動録画が推奨されていましたが、MTW-SD02HIRでは128GBのSDXCカードを用いることで、960H解像度で高画質設定にし、録画フレームレートを30fpsで録画をした場合でも連続200時間程度の録画が可能になりました。録画フレームレートを落とすなどの工夫をすれば、飛躍的に録画期間を延ばすことができるので長期間の監視録画を行うことも可能です。

MTW-SD02HIRは通常の監視カメラと同じく映像出力が出ているので、TVモニターで監視映像を見たり、付属の赤外線リモコンを使用してOSD(オンスクリーンディスプレイ)機能によるモニター画面を見ながら各設定を行うことができます。各メニュー表示は日本語表示を採用しているので分かりやすく、細かな設定を行うことができます。なお、各設定はしっかりと監視録画を行っていただくうえで、ご使用前に必ず行っていただく必要があります。設定は事前にTVモニターに接続して行っておくか、カメラ設置場所で行うかになりますが、やはり最適なレンズ調整や録画設定(特に動体検知設定等)を行うにはカメラ設置場所での設定を行うのが良いと思います。その際は携帯可能なモニターがあると便利です。弊社取扱製品で言えば「TFT-430」又は「TFT-800」を電池駆動させてご使用いただくのが良いかも知れません。

MTW-SD02HIRは屋外用監視カメラと監視用デジタルレコーダーが融合した非常に優秀な自動録画監視カメラだと言えますが、MTW-SD02HIRを使用して自動監視録画システムを運用するにあたっていくつかの注意点があります。一つは先述の通りレンズの調整や各設定の変更を行うにはTVモニターを見ながら行う必要があるので、カメラ設置場所にTVモニターを持ち込むか、カメラを取り外す必要があります。この点に関してはカメラ本体を取り外すことは作業効率が悪い為、メンテナンス目的も含めるとモニターを1台所有するのがお奨めです。
次に、SDカードを取り外す際に本体背面のカバーを取り外してSDカードを抜き差しする必要がある為、高所へ設置した場合等にはその作業に一苦労してしまうと思われます。これはセキュリティ上、SDカードを安易に抜き出せないようにしている防御策でもあるのですが、反面、面倒な作業になってしまうとも思います。

このようにMTW-SD02HIRは優秀な反面、手間が掛かってしまう面もありますが、OSDの設定に関しては事前に設定を行っておくか、モニター自体もローコスト化しているのでメンテナンス用に1台所有してしまうのも良いと思います。SDカードの取り外しについては監視環境にもよりますが、大容量SDHC/SDXCカードを使用することで長期間録画が可能であり、自動上書き録画機能も備わっていることから実質ほぼメンテナンスフリーで長期間録画を行うこともできます。何か異常があった時だけカメラ設置場所でTVモニターによる再生確認を行い、データを取り出す必要がある場合にはSDカードを取り外すことで効率も上がると思います。MTW-SD02HIRの特性上、電源さえあれば手軽に高画質監視録画が行えるという点から、今まで手の回らなかった場所への設置や、配線工事に多額の費用が掛かってしまうような場所を監視したい時に大きな活躍が見込める自動録画式屋外用監視カメラだと言えます。

SDカードレコーダー搭載52万画素防雨型赤外線監視カメラ MTW-SD02HIR 録画時間の目安

録画解像度 フレームレイト SDカード 画質HIGH 画質Normal 画質Basic
960×480 30FPS 32GB 50 70 100
720×480 30FPS 32GB 85 180 370
320×240 30FPS 32GB 197 320 490
※目安表の録画時間はカラー映像を録画する場合の目安です。
あくまでも目安ですので、実際の録画時間は大幅に変わる場合がありますがあらかじめご了承下さい。

SDカードレコーダー搭載52万画素防雨型赤外線監視カメラ MTW-SD02HIR 製品仕様

イメージセンサー 1/3インチ カラーCCD  52万画素 SONY製
有効画素数 976(H)×494(V)
レンズ 2.8~10mm
水平視野角 約81~27°
走査方式 2:1インターレース
水平解像度 700TVライン
逆光補正機能 BLC/ HLC
ワイドダイナミックレンジ ATR (D-WDR)
同期方式 内部同期
ビデオ信号出力 1.0Vp-p 75Ω
ガンマ補正 0.45
映像出力端子 BNCJ
最低被写体照度 0.1Lux (F1.2)
SN比 62.8dB (AGC OFF)
デイナイト機能 自動/カラー/BW
オートゲインコントロール ON/OFF
ホワイトバランス ATW/PUSH/ユーザー1/ユーザー2/ANTI CR/手動/PUSH LOCK
シャッタースピード 1/60~1/100000秒
ノイズリダクション機能 2D-DNR
プライバシーマスク機能 4ヶ所任意設定
画質調整 左右反転/ブライトネス/コントラスト/シャープネス/色相/ゲイン
録画方式 H.264
録画解像度 960×480/720×480/360×240
録画速度 1/2/4/10/15/20/30fps
画質設定 3段階 NORMAL(標準)/HIGH(高)/BASIC(低)
再生速度 ×1/×2/×4/×8/×16/×32倍速
記録媒体 SD/SDHC/SDXCカード1~128GB ※別売
◆推奨メーカー◆ Transcend(Class 10)/SanDisk(Class 10)
※全てのSDカードの動作を保証するものではありません。
録画動作ランプ 録画動作・録画待機で点灯/SDカード無し・異常で点滅
赤外線照射 CDSセンサー 約10Lux以下
赤外線照射距離 最長約25m (LED36個/850nm)
防水規格 IP66 暴噴流型(本体のみ)
ケーブル長 約0.6m(映像・電源)
電 源 DC12V±1V (センタープラス)
消費電流 約800mA (最大)
本体重量 約990g
使用温湿度範囲 -10~40°/ 30~80%RH
同梱内容 MTW-SD02HIR本体
ACアダプター
赤外線リモコン
取付ネジ一式
パスワード解除用ソフト
BNCP-RCAJ
取扱説明書 (製品保証1年)
