130万画素AHD防雨型赤外線搭載防犯カメラ YKS-SB720AHDの製品詳細

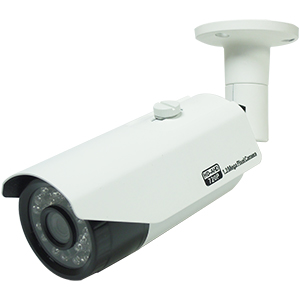

130万画素AHD防雨型赤外線搭載防犯カメラ
赤外線搭載！防雨型AHD屋外用防犯カメラ！

型番：YKS-SB720AHD

※販売終了しました。ありがとうございます。

→YKS-SB720AHD 主な機能と特徴
→YKS-SB720AHD のご紹介
→YKS-SB720AHD 製品仕様
→YKS-SB720AHD オプション品

130万画素AHD防雨型赤外線搭載防犯カメラ YKS-SB720AHD 主な機能と特徴

HD画質での監視を手軽に実現

YKS-SB720AHDは監視映像を手軽にHD画質化することができるAHD（Analog High Definition）防犯・監視カメラシステムの屋外用バレット型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製1.3メガピクセルCMOSイメージセンサー搭載

YKS-SB720AHDはSONY製1/3インチ1.3メガピクセルCMOSイメージセンサーを搭載しています。130万画素の高精細映像での撮影が可能です。水平解像度も1000TVL以上の高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

True Day&Night 機能搭載

YKS-SB720AHDはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-SB720AHDは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

▲3次元ノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-SB720AHDはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。AUTO～最大8倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

D-WDR機能搭載

YKS-SB720AHDはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

赤外線投光器搭載

YKS-SB720AHDは本体前面部に赤外線LEDを24個搭載し、低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約20mの照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

OSD機能搭載

YKS-SB720AHDはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

▲メイン設定画面 本体のメイン設定画面です。	▲露出・シャッター速度設定画面 シャッタースピードやSENS－UP、D-WDR設定画面。

CVBS（アナログ映像）出力対応

YKS-SB720AHDは本体のOSDボタン操作により、CVBS（アナログ映像）出力とAHD出力の切り替えが可能です。また、切替は画面を見ながら行う必要が無く、スイッチを左右に倒すことで切替ができます。これにより、施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

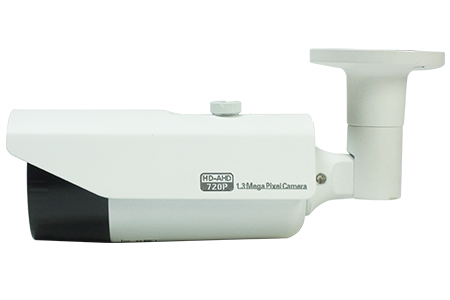

本体側面

YKS-SB720AHDは直径52×奥行き120(本体部分/ブラケットを伸ばした状態では120)mmのコンパクトな筐体を採用しています。その為、玄関先や建物入口等で防犯カメラ設置による威圧感を抑えて、さり気なく設置することができます。

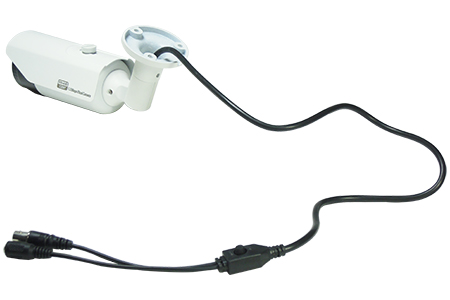

本体背面 接続部分

本体はブラケット一体型（取り外し不可）となっており、ブラケット部分からケーブルが出力されます。ケーブル長はコネクタまで約76cmで、末尾で電源入力端子と映像出力端子（BNC)に分岐します。

YKS-SB720AHDで撮影した実際の画像

YKS-SB720AHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

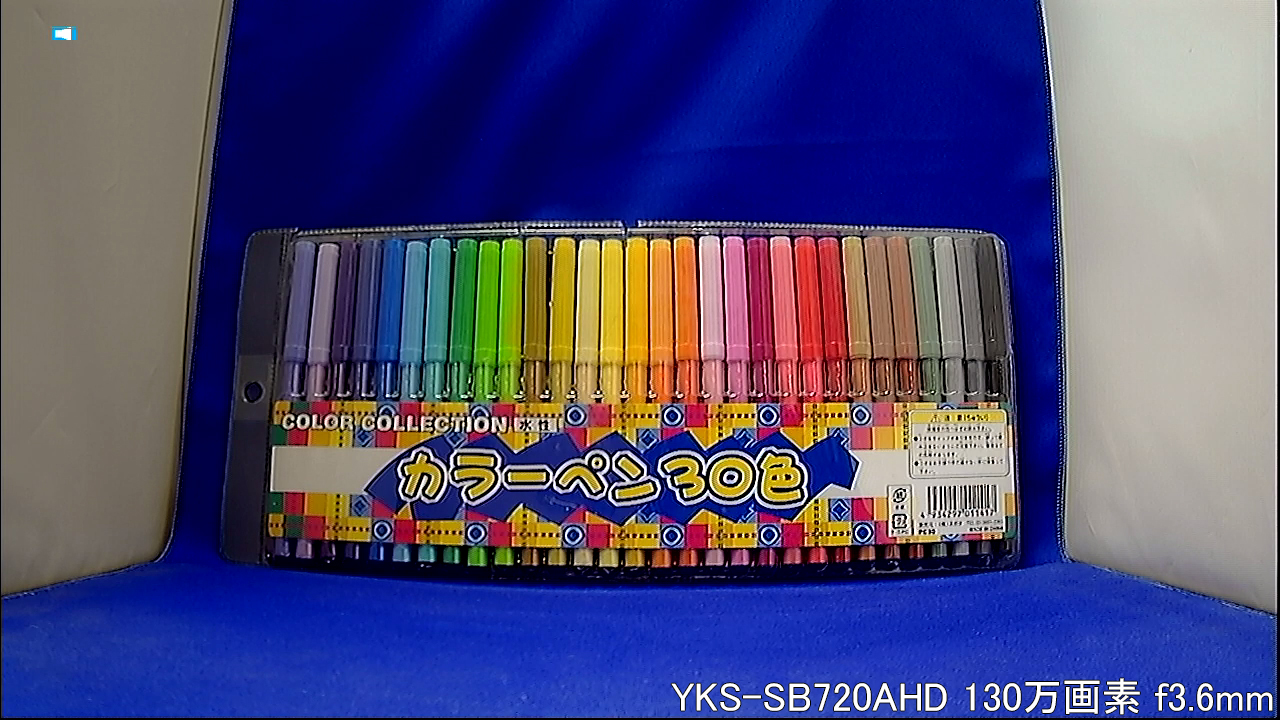

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f3.6mmの標準的な画角のレンズを搭載しています。 映像自体の色合い、輪郭共にはっきりと出ており、映像も明るく、高画質に撮影ができます。

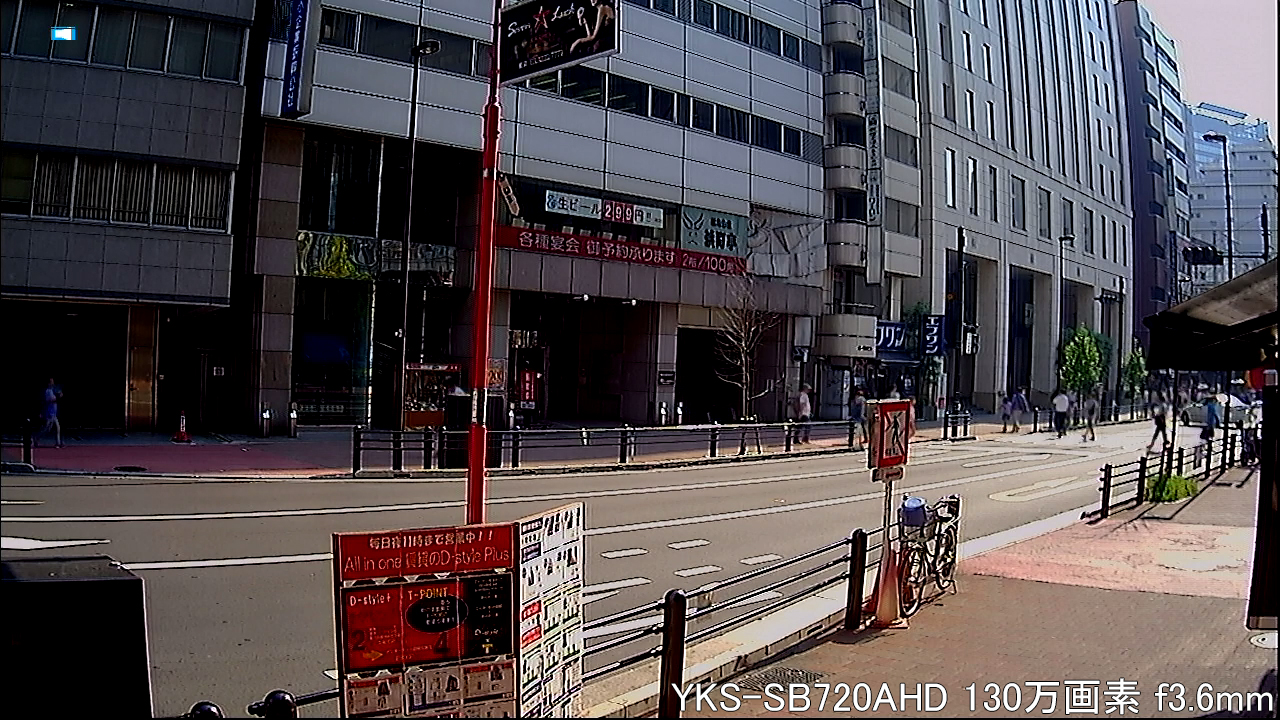

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

色合い、輪郭も良く、全体的に良好な撮影が出来ています。 日が照った状態で撮影した為、全体的に明るくなっています。

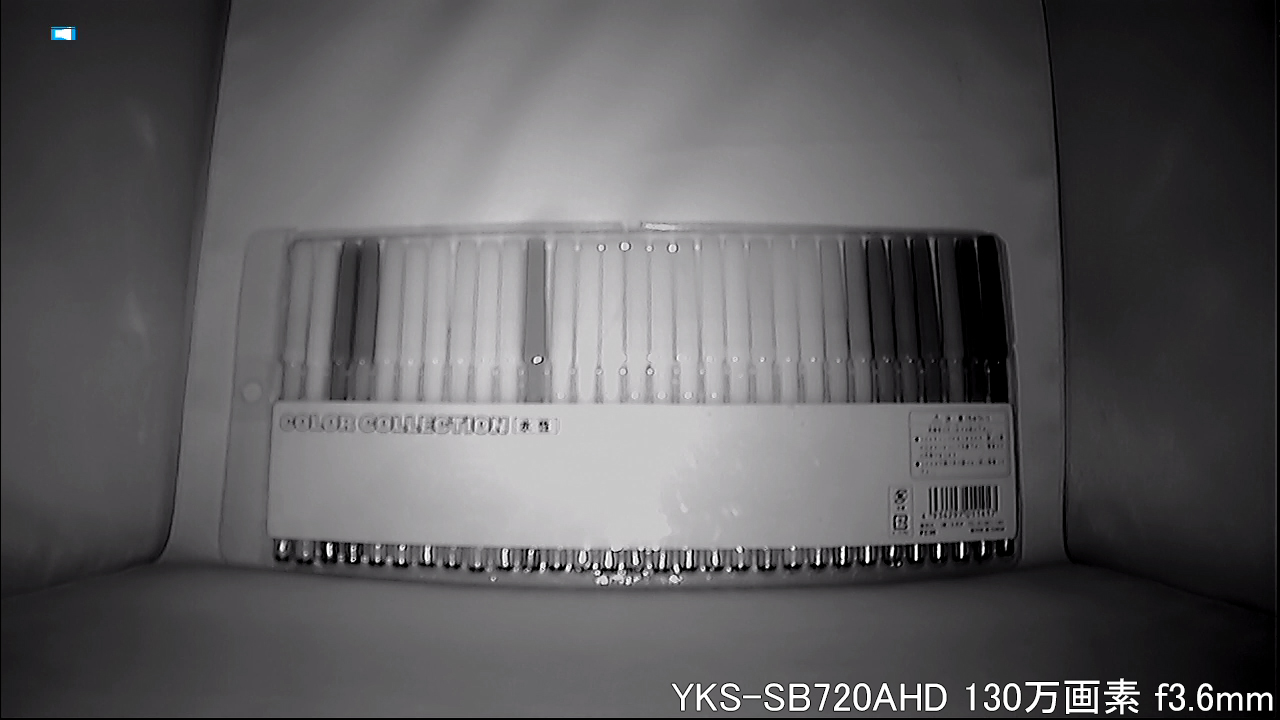

カメラから約40cm離れた被写体を暗視撮影(ほぼ真っ暗)

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載している為、問題無く撮影できます。 赤外線照射距離は最大20mとなり、実用値は10～15m程度でお考え下さい。 近距離撮影の為、若干フォーカスが甘くなっていますが、通常監視においては問題ありません。

YKS-SB720AHDはAHD（Analog High Defenition）防犯・監視カメラシステムの防雨型赤外線搭載防犯カメラです。本体はブラケット一体型デザインを採用したスマートでコンパクトな筐体に仕上がっており、本体はIP66相当の防水性能を備えている為、屋外への設置が可能です。また、本体前面部には赤外線LEDを24個搭載することで昼夜を問わず監視を行うことができ、レンズはf3.6mmの扱いやすい固定レンズを採用しているので、レンズ調整不要で手軽に設置することができます。

具体的な性能面では、イメージセンサーにはSONY製1/3インチ130画素のCMOSイメージセンサーを搭載することで、色合いが良く、良質なHD画質での撮影を実現しました。出力解像度は1280×720の720pとなり、水平解像度は1000TVL以上の高解像度なので、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。
さらに、低照度下での監視に対応させる為、ICR機構を採用したTrue Day&Night機能を採用し。本体前面部に赤外線LEDを24個搭載することで、昼は鮮明なカラー映像で監視を行い、低照度下では白黒映像に切り替え、赤外線を照射させ低照度下でも安定した明るい映像で監視を行うことを可能にします。
赤外線照射距離は最大で約20mの照射が可能ですが、赤外線照射距離は環境によって左右される為、最大値の30%～50%減でお考え下さい。レンズの焦点距離を踏まえ、カメラ設置位置から3～7m程度の範囲を重点的に監視したい場合に最適だと思います。

YKS-SB720AHDはスマートでコンパクトなバレット型デザインの為、店舗出入口や建物出入り口、戸建て住宅等へスマートに設置できます。店舗出入口や建物出入り口、戸建て住宅の監視映像を手軽にハイビジョン化させたい場合にお奨めのHD画質防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
AHD防犯・監視カメラは通常のアナログビデオ入力（CVBS）には接続することはできませんが、YKS-SB720AHDは映像出力方式をCVBSとAHDの2つの方式で切替が可能です。カメラ施工時、画角調整や各設定を行うには映像出力をCVBSに切り替え、一般的なモニターで確認をして、録画を行う際はAHDに切り替え、AHD監視用デジタルレコーダーに入力させてHD画質による録画を行うことができます。

※AHD防犯・監視カメラの録画するには※
CVBS出力時は従来のアナログビデオ入力に対応した監視用デジタルレコーダーでも録画を行うことが可能です。その場合、画質はアナログ画質となります。HD画質で録画を行うには、AHD出力に切り替え、AHD監視用デジタルレコーダーをご使用いただく必要があります。

130万画素AHD防雨型赤外線搭載防犯カメラ YKS-SB720AHD 製品仕様

イメージセンサー	1.3メガピクセル SONY製 CMOSイメージセンサー
画素数	1280×960 / 出力解像度1280×720（720p）
水平解像度	1000TVライン以上
逆光補正	OFF / BLC / HSBLC
WDR	OFF / D-WDR
ホワイトバランス	ATW / AWC / MANUAL / AWB
DNR	OFF / 2DNR / 3DNR
最低被写体照度	0.1Lux/F1.2（赤外線照射内0Lux）
デイナイト機能	搭載（IRカットフィルター自動切り替え式）
赤外線照射距離	約20m（実用値は30～50%減らした数値でお考えください） ※スマートIR対応 （赤外線照射による白飛び抑制機能搭載）
防水性能	IP66相当（屋外雨ざらしの場所への設置に対応）
レンズ	f3.6mm/F1.2
映像出力	AHD（HD映像出力） / CVBS（アナログ映像出力）切替式
動作温度	-10～50℃
電源	DC12V/IR消灯時：約100mA IR点灯時：約280mA ※ICR切替時、瞬間的に約420mA
外形寸法(mm)	直径52×D120（210）
重量	約384g
同梱内容	YKS-SB720AHDカメラ本体 カメラブラケット（装着済み/取り外し不可） 取付ネジ一式 DC12V-ACアダプター 製品保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

130万画素AHD防雨型赤外線搭載防犯カメラ YKS-SB720AHD オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
	ケーブル YKS-SB720AHDには配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途お買い求め下さい。
