AHD2.0/960H対応10.1インチ液晶モニター一体型4ch監視用デジタルレコーダー YKS-MHR0420AHD
一体型4ch監視用デジタルレコーダー
モニター一体型オールインワンAHD2.0対応!
型番:YKS-MHR0420AHD
※販売終了しました。ありがとうございます。→YKS-MHR0420AHD のご紹介
→YKS-MHR0420AHD 録画時間目安
→YKS-MHR0420AHD 製品仕様
→YKS-MHR0420AHD オプション品
AHD2.0/960H対応10.1インチ液晶モニター一体型4ch監視用デジタルレコーダー YKS-MHR0420AHD 主な機能と特徴
YKS-MHR0420AHDはアナログ防犯カメラとAHD2.0/AHD1.0防犯カメラの録画に対応したAHD2.0/960H対応の監視用デジタルレコーダーです。
アナログ防犯カメラの録画解像度は52万画素防犯カメラの録画解像度である960H(960×480)に対応し、AHD防犯カメラの録画解像度は1080P(1920×1080)、720P(1280×720)に対応しています。
アナログ防犯カメラ用の録画機器としてもAHD防犯カメラ用の録画機器としてもご使用いただくことができるハイブリッド録画機器です。

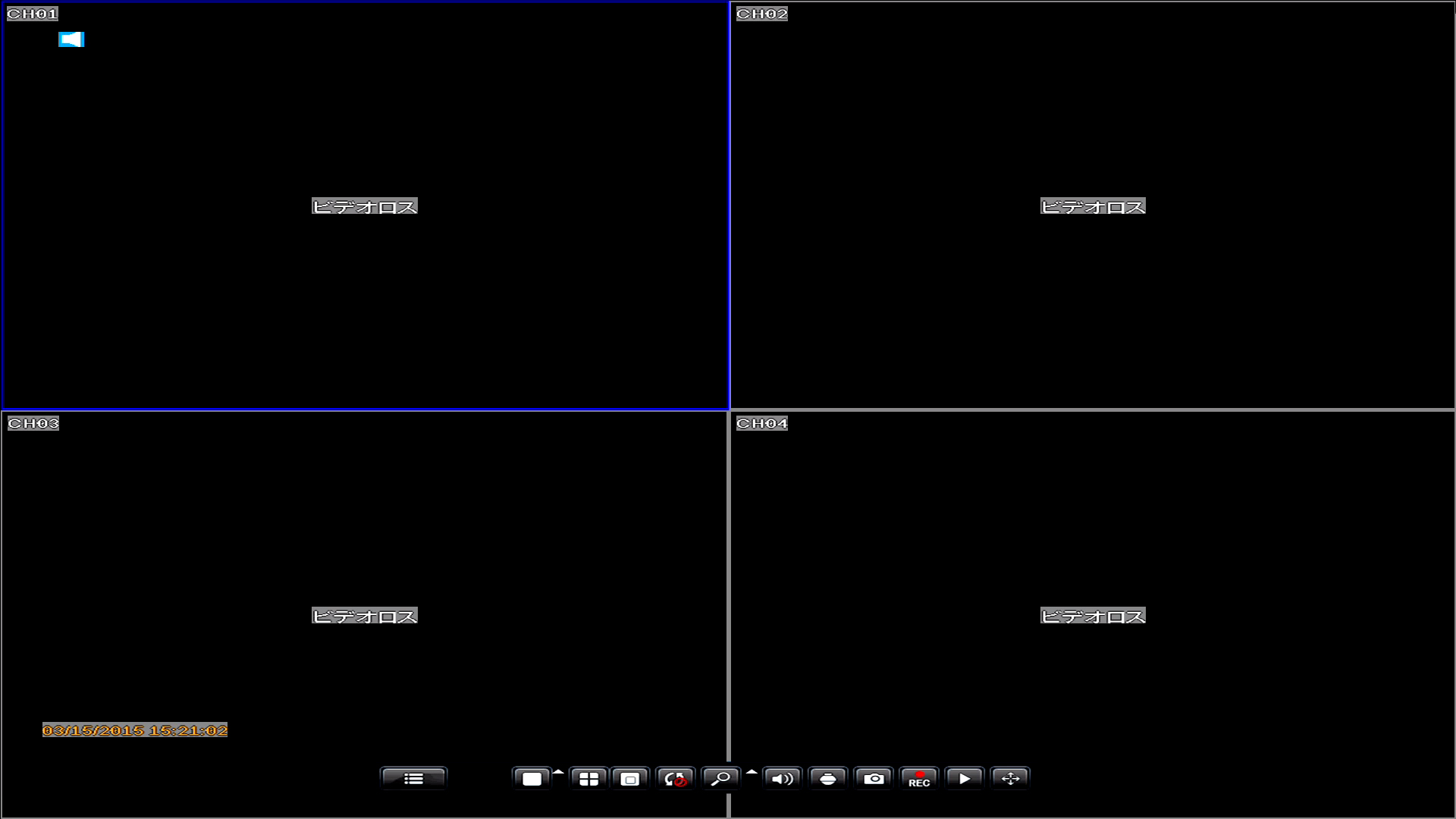

▲CH1にAHD防犯カメラを、CH3にアナログ防犯カメラを入力させた実際の画像

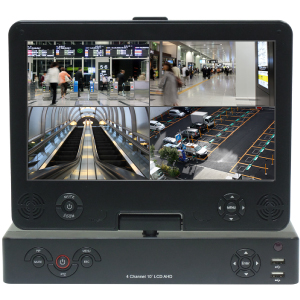

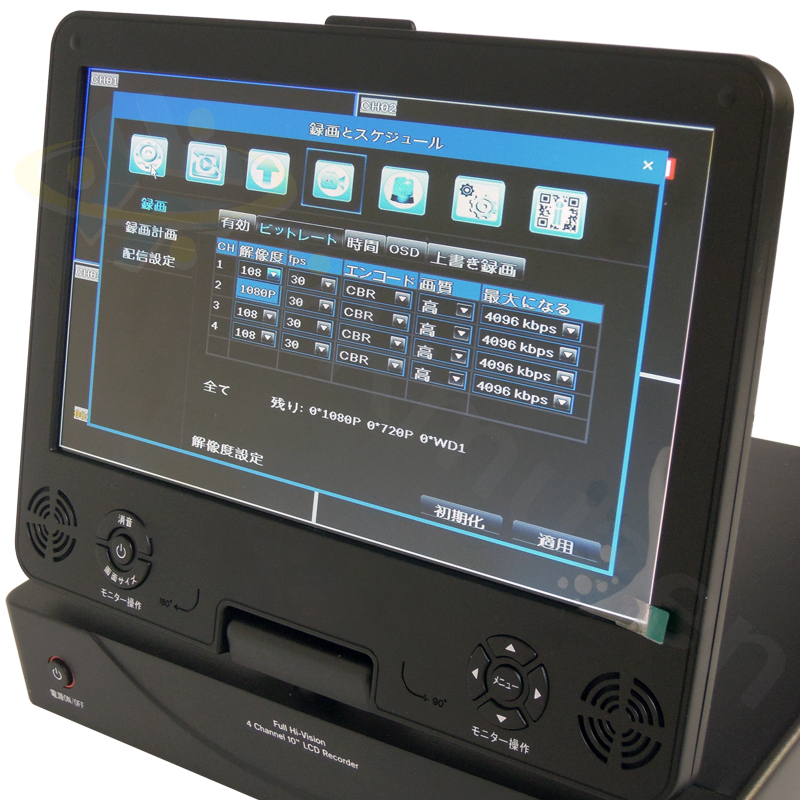

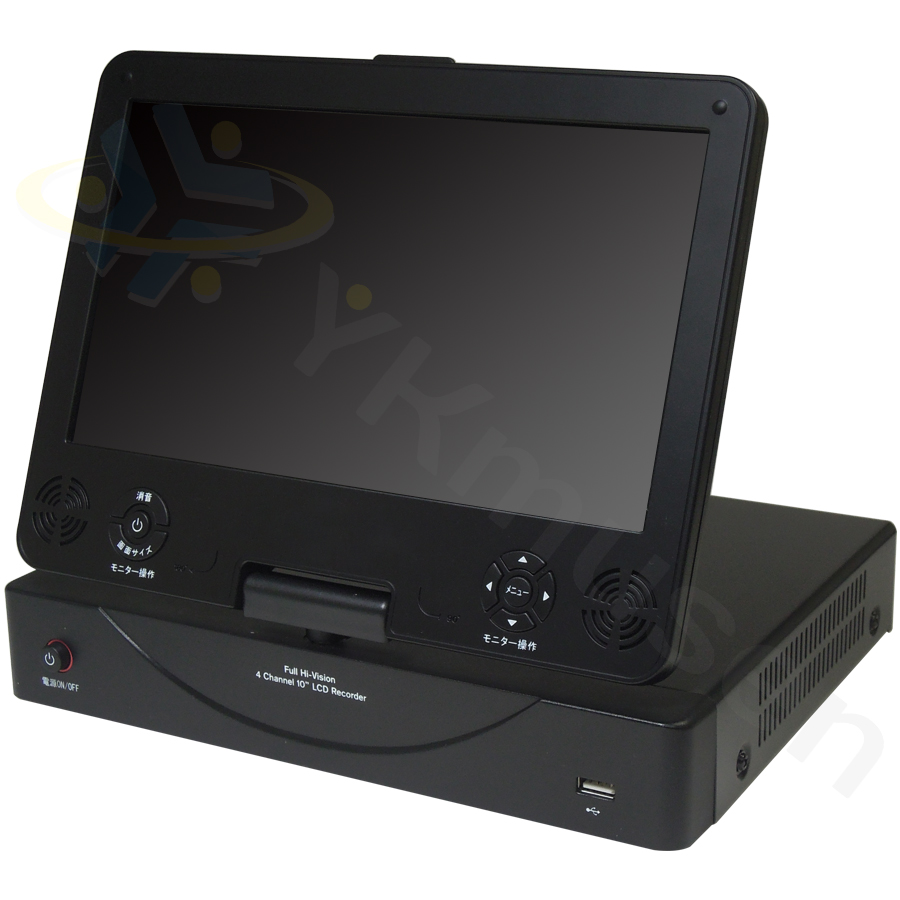

YKS-MHR0420AHDは10.1インチ液晶モニターとAHD監視用デジタルレコーダーが一体型となったオールインワンのAHD監視用デジタルレコーダーです。本体だけで録画もライブ監視も行える省スペース監視を実現させました。
液晶モニターは10.1インチ(解像度:800×480)の大画面液晶モニターを採用しているので見やすく、別途モニターを用意せずに省スペース設置を行うのに大変便利です。
また、通常の映像出力は備わっておりますので、外部モニターでの監視もできます。もちろん液晶モニターを表示させたままの映像出力が可能です。
270度回転式液晶モニター

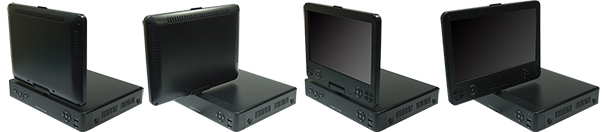

▲270度回転式液晶モニター

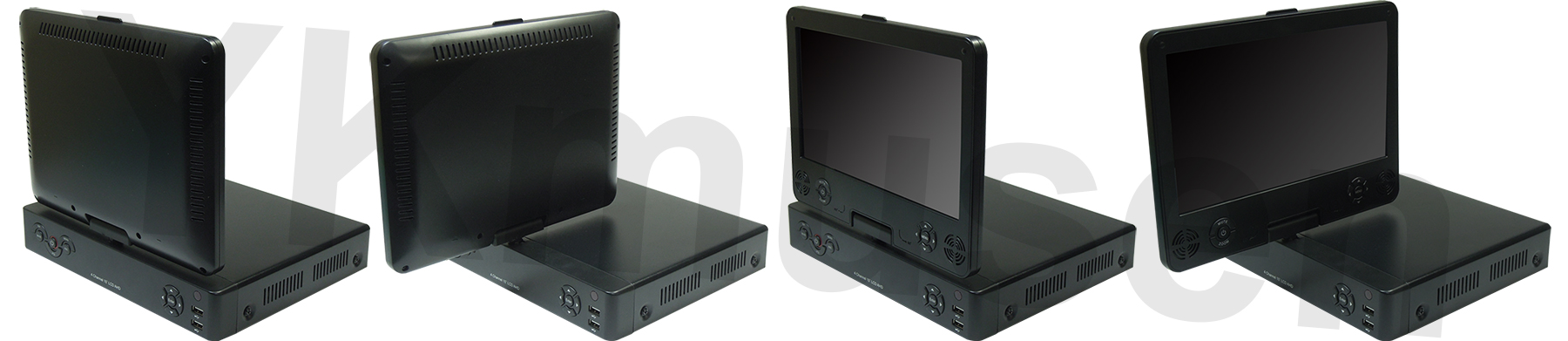

液晶モニターは左に180度、右に90度まで回転させることができ、自由に方向調整が可能です。

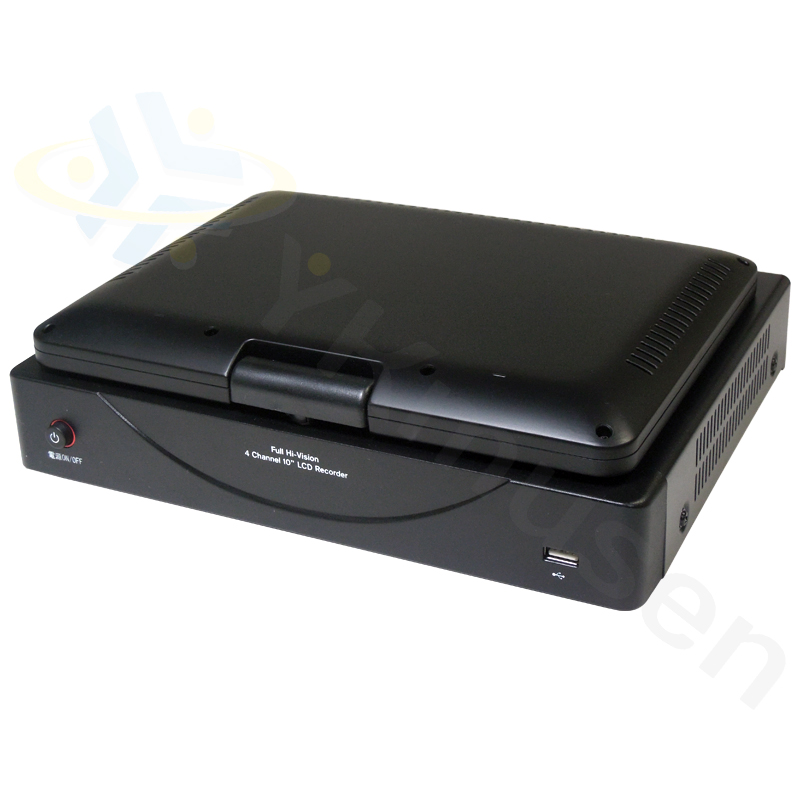

液晶モニター未使用時はコンパクトに収納可能
▲液晶モニター未使用時はコンパクトに収納可能
液晶モニターを使用しない場合は、写真のようにコンパクトに収納できます。

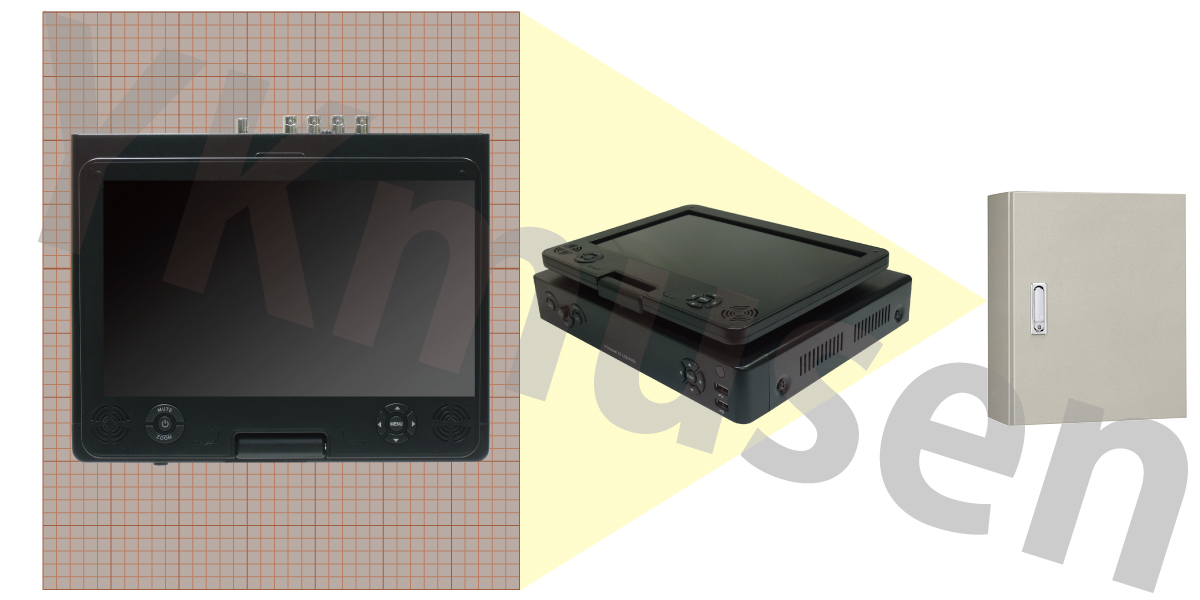

キャビネットにもスマートに収納可能

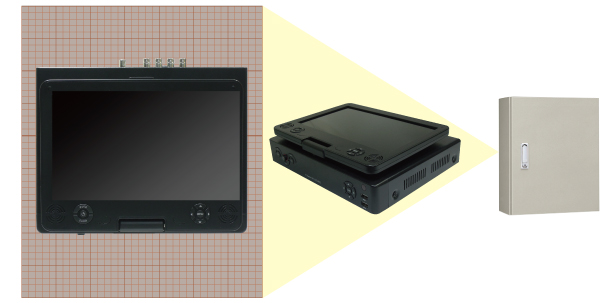

▲キャビネットにもスマートに収納可能
液晶モニターは本体上部に画像イメージのようにキャビネット内にスマートに収納が出来る為、キャビネット内に録画機器を設置する場合にもお奨めです。
YKS-MHR0420AHDは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することでHD画質や960Hの高解像度画質でも長期間の監視録画を実現します。
YKS-MHR0420AHDは24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。
YKS-MHR0420AHDは画面4分割器を搭載し、最大4台までのAHD防犯カメラ、アナログ防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像はもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。
YKS-MHR0420AHDは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。
YKS-MHR0420AHDは音声4入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。
・音声4入力時は全ての音声を録音可能です。
・ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。
YKS-MHR0420AHDの操作パネルはシンプルで分かり易い操作パネルを採用しています。
モニター側の操作パネルはモニター調整用で、録画機器側の操作パネルは録画機器操作用です。

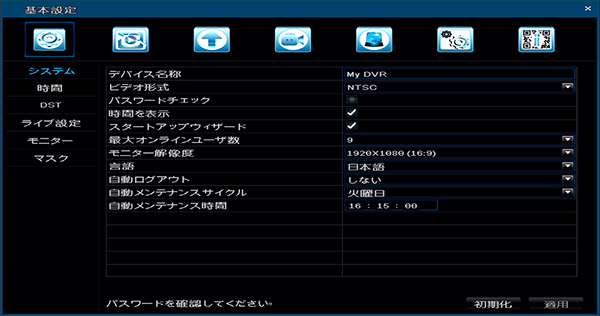

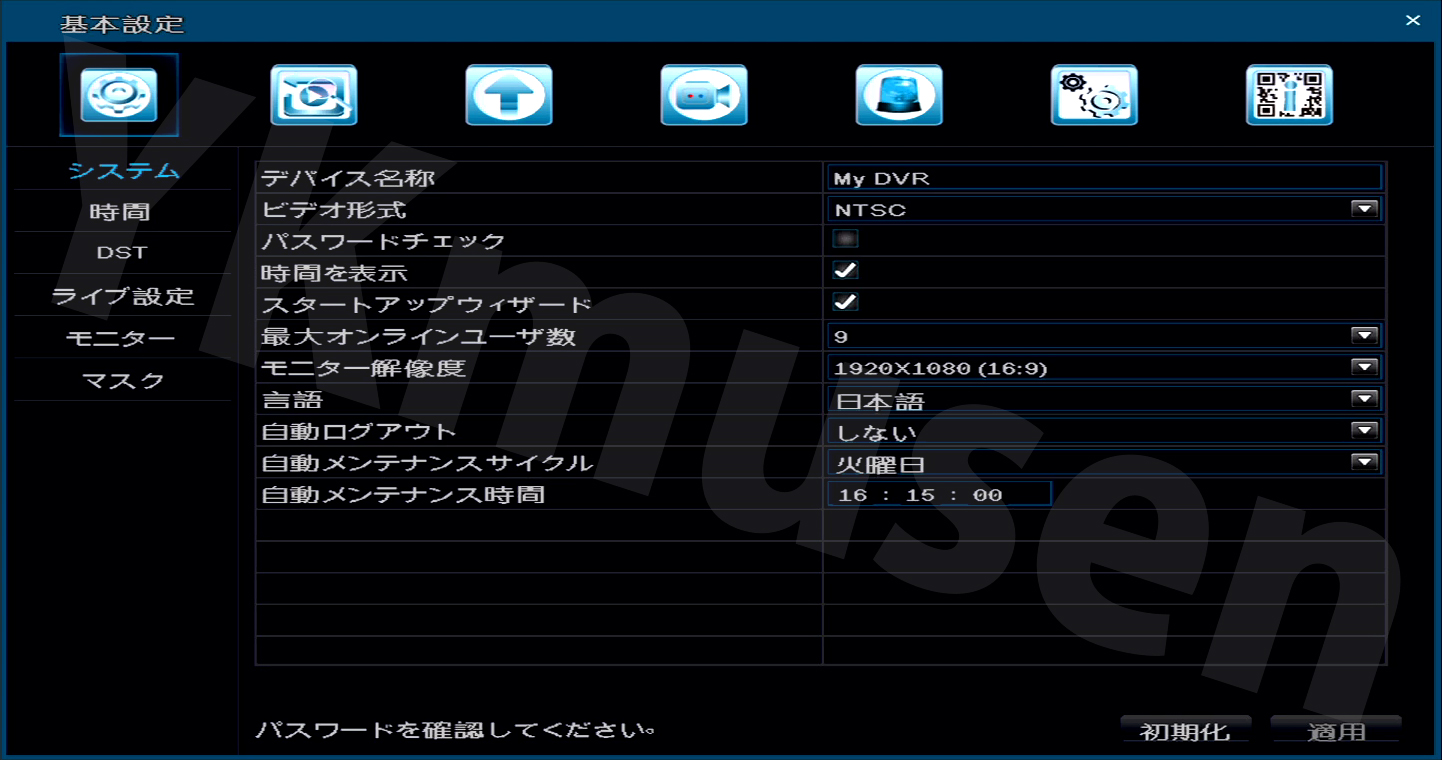

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

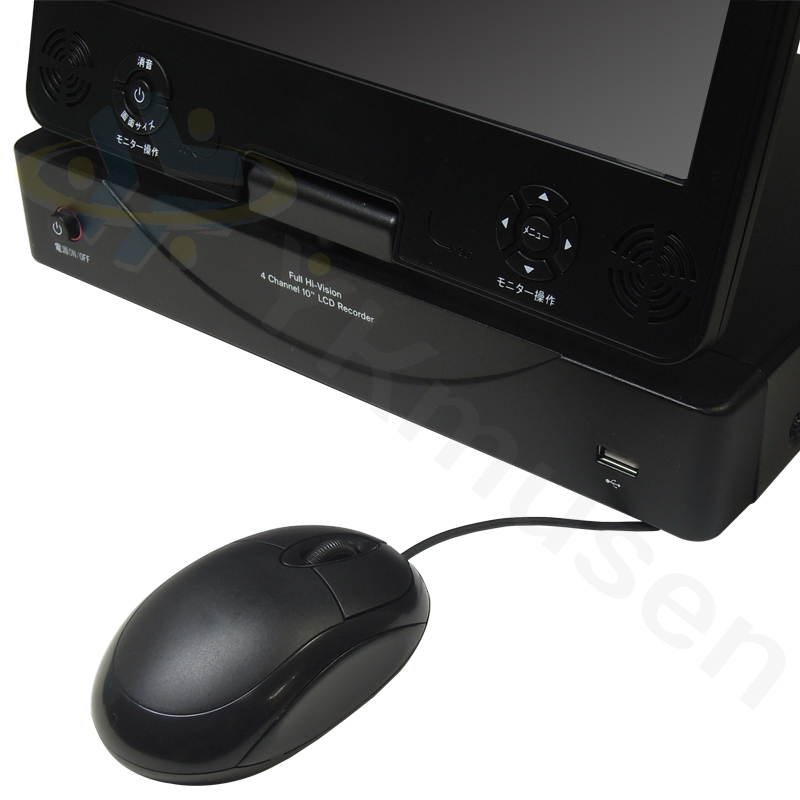

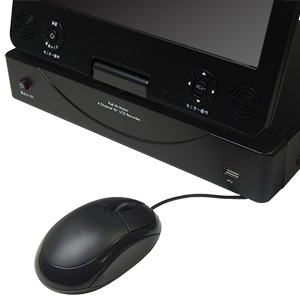

YKS-MHR0420AHDの操作はUSBマウスによる操作が可能です。
操作パネルと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。本製品ではマウス操作推奨となっており、マウス操作時の操作性が一番良くなっています。
YKS-MHR0420AHDは録画フレームレート、録画画質をカメラ毎に細かく設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。

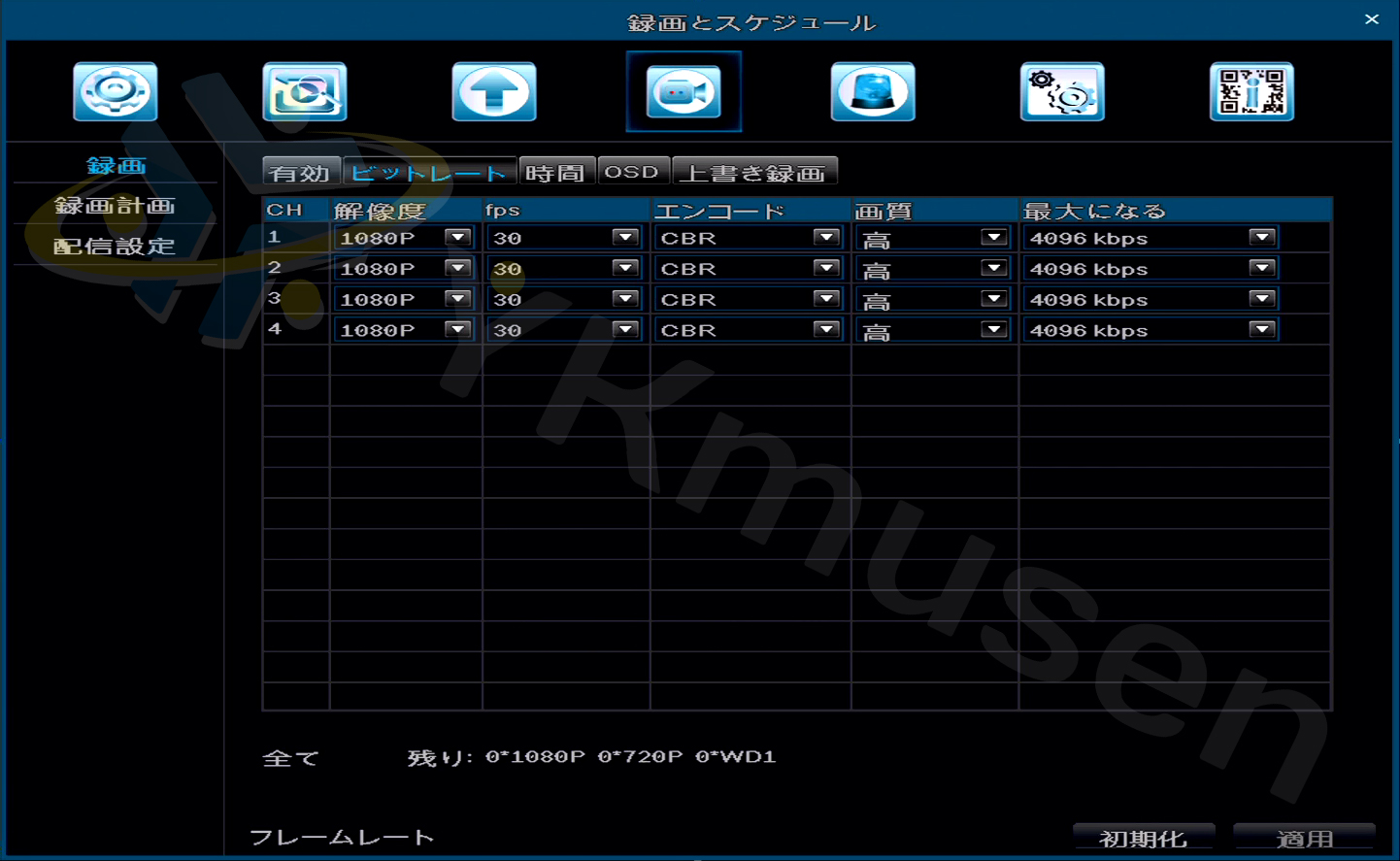

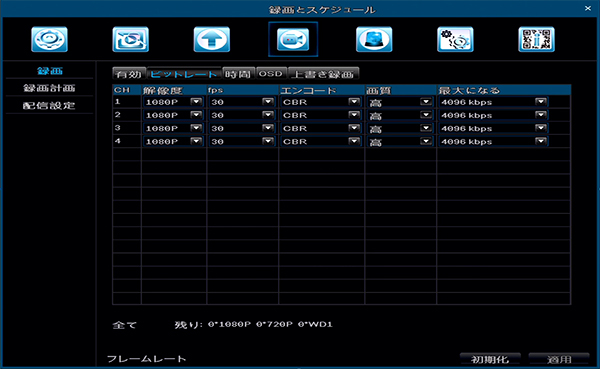

▲録画解像度(入力したカメラに応じて録画解像度は固定になります)
■アナログ防犯カメラ録画解像度
[ WD1:960×480 ]
■AHD2.0防犯カメラ録画解像度
[ 1080P:1920×1080 ]
■AHD1.0防犯カメラ録画解像度
[ 720P:1280×720 ]

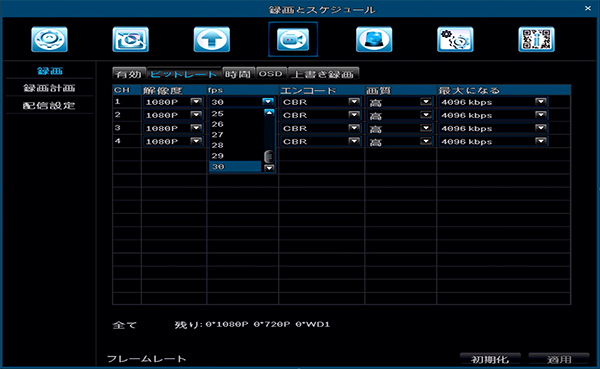

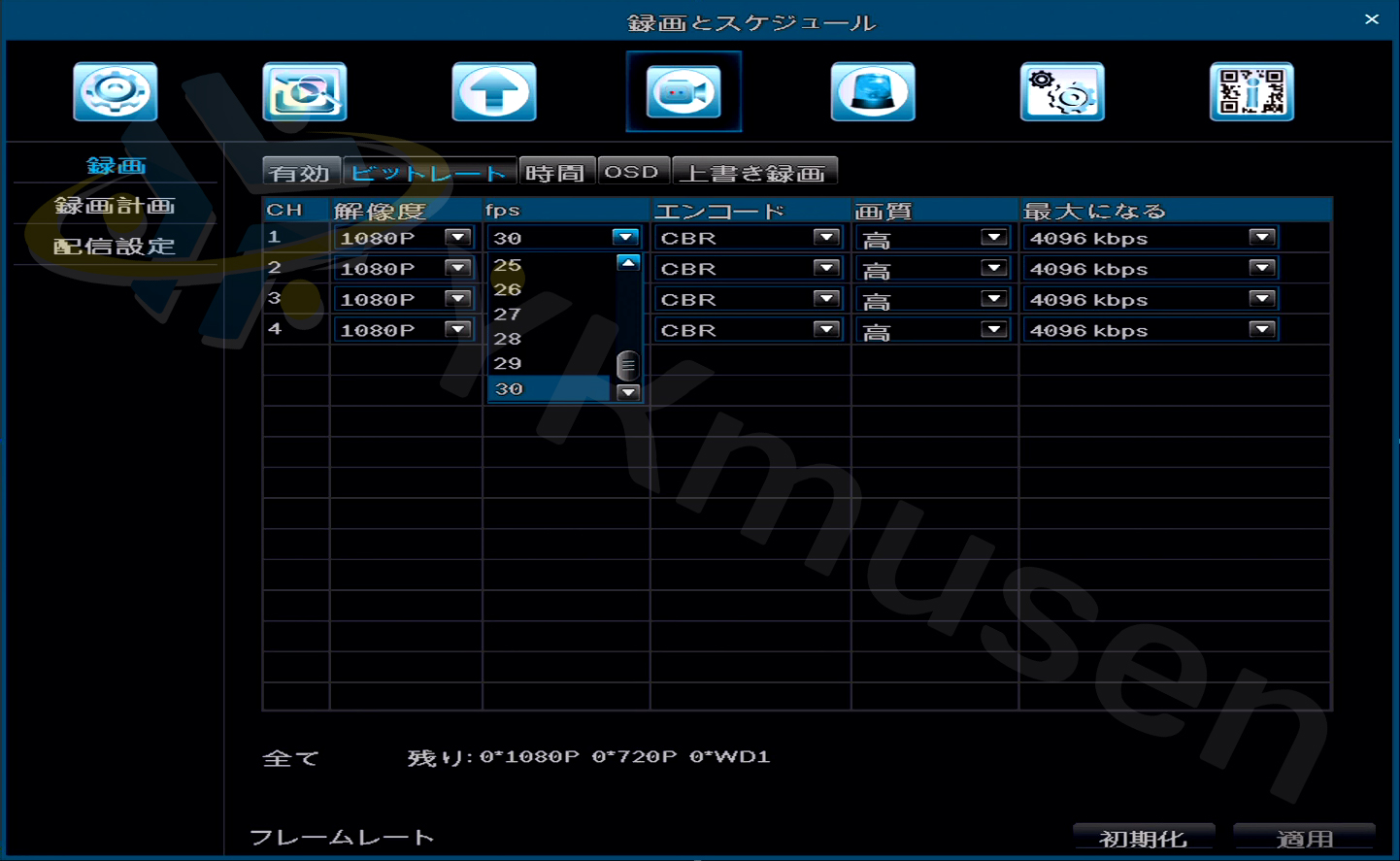

▲録画フレームレート
[ 1~30fps ] まで任意のフレームレートを割り振ることができます。

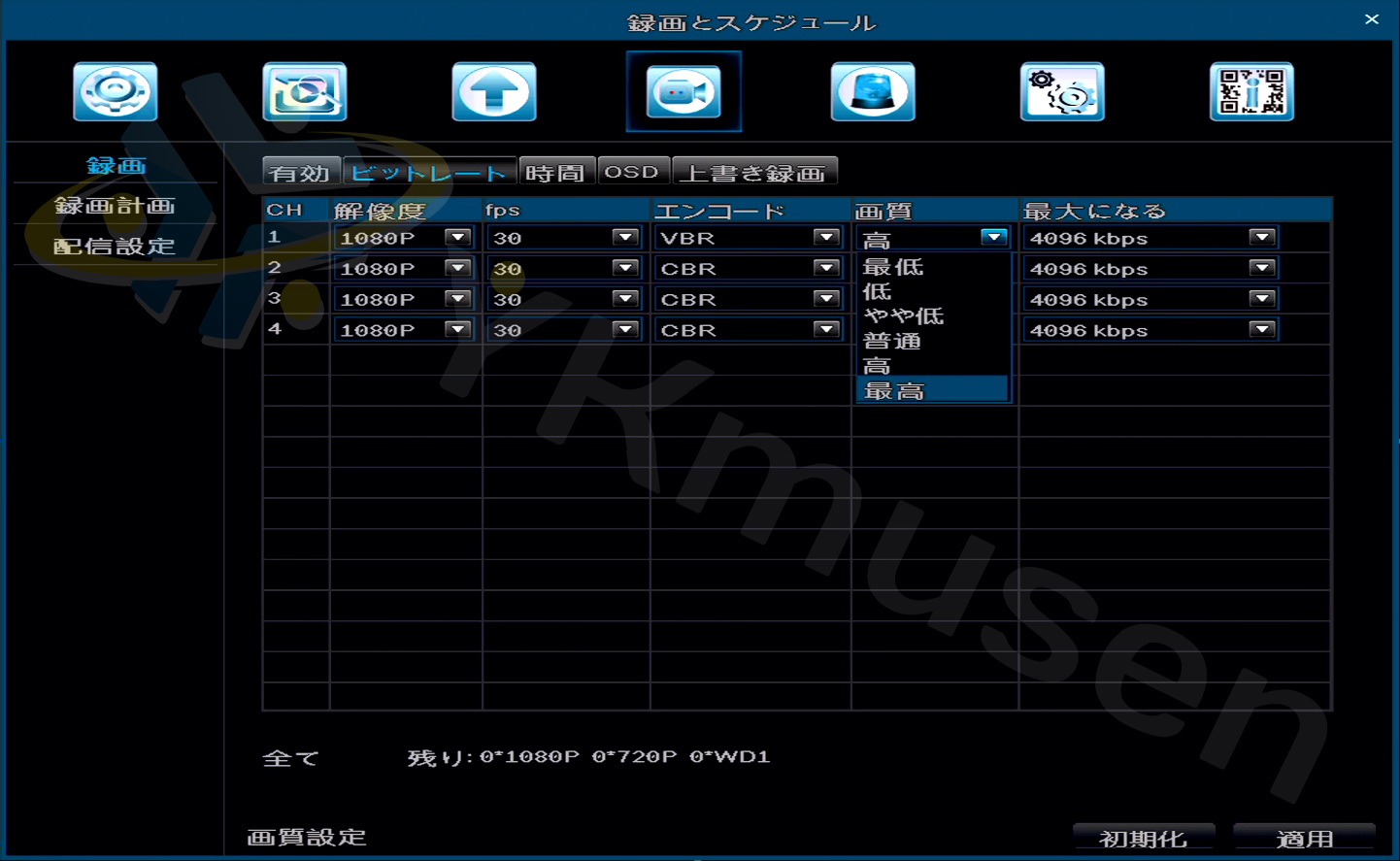

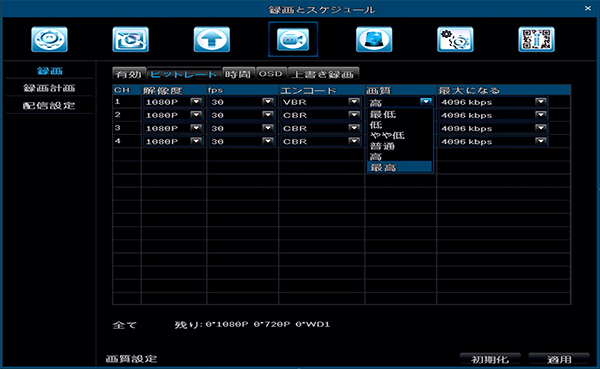

▲録画画質
[ 最低 / 低 / やや低 / 普通 / 高 / 最高(6段階)]
YKS-MHR0420AHDはモーション(動体)検知録画機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。モーション検知録画機能では、撮影画面上で動きを検知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので利便性が向上します。

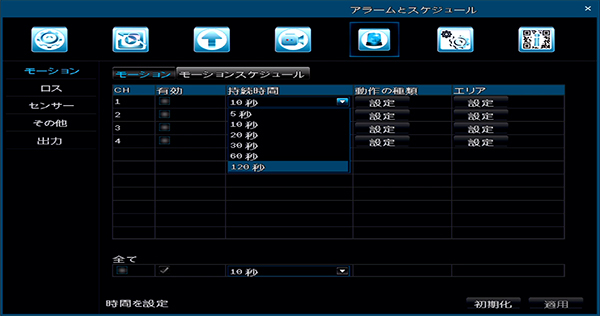

▲モーション検知設定画面
各カメラ毎に検知録画時間の設定や動作の種類、検知エリアの設定が可能です。

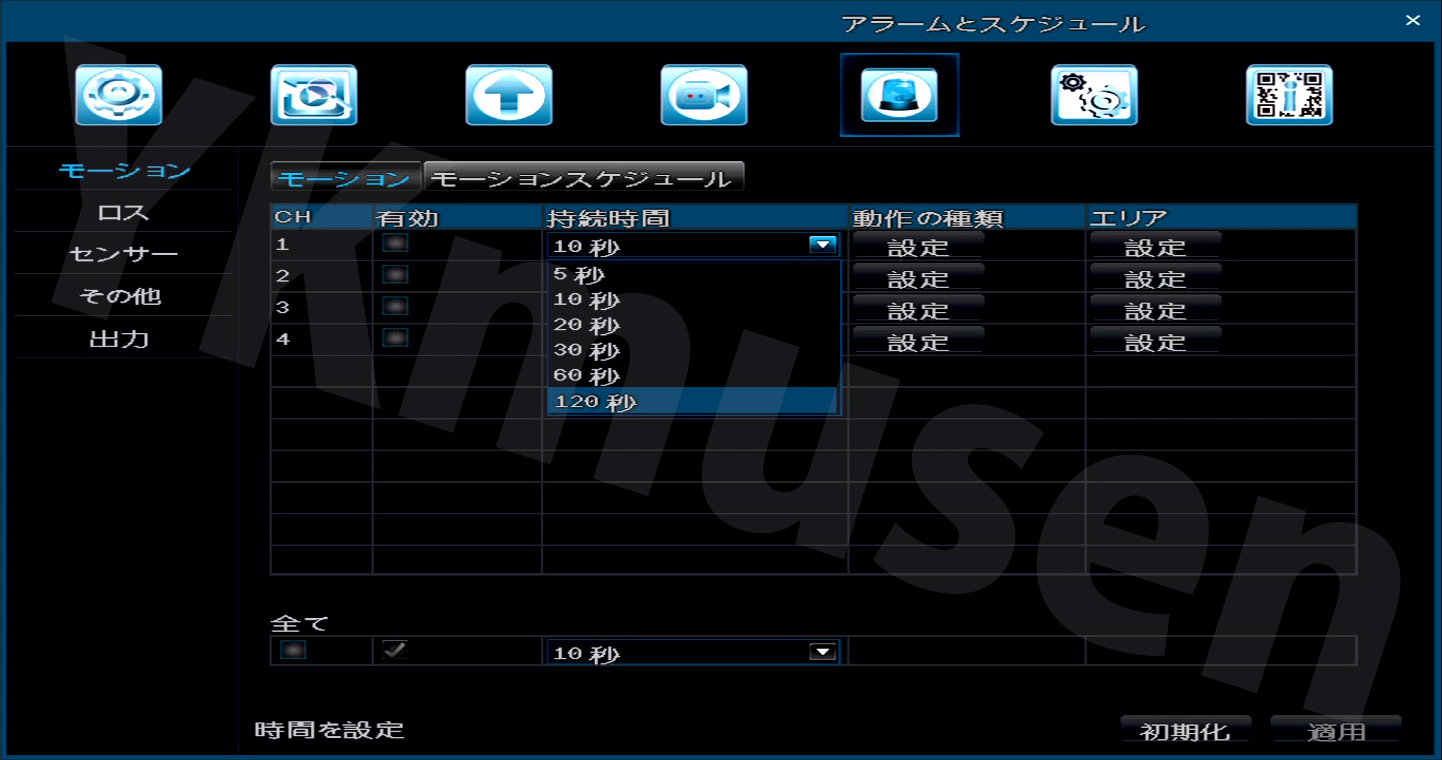

検知録画時間は [ 5秒 / 10秒 / 20秒 / 30秒 / 60秒 / 120秒 ] から設定出来ます。

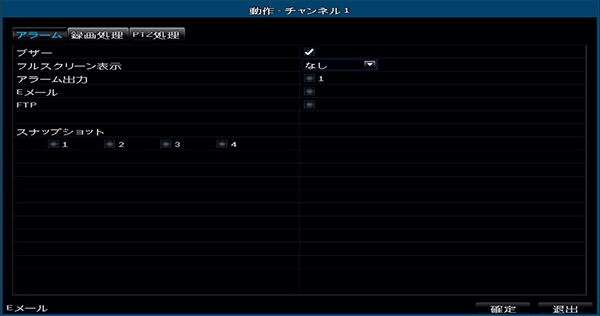

▲モーション検知動作設定画面

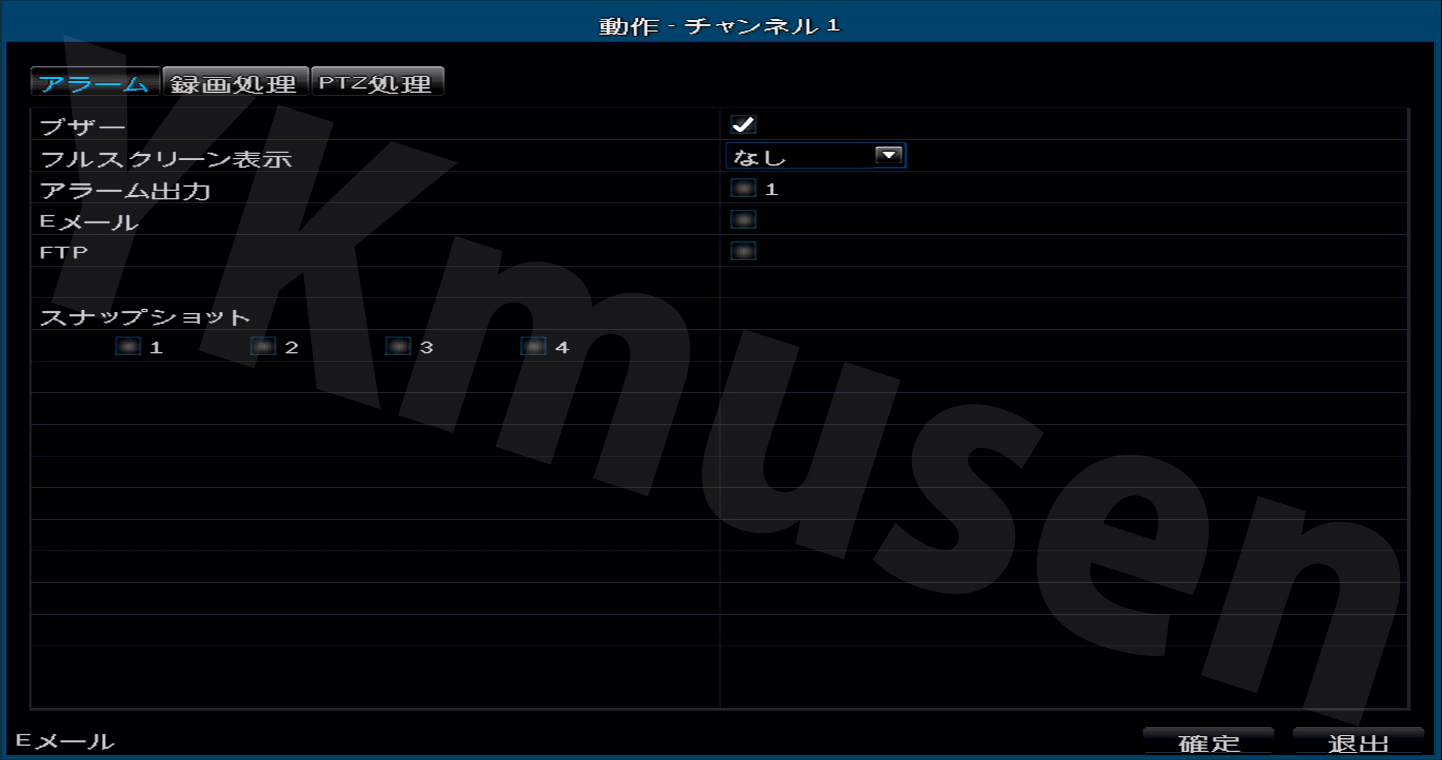

モーション検知時のブザー音のオン/オフ、検知したカメラの全画面表示のオン/オフ、
アラーム出力、Eメール送信などの設定ができます。

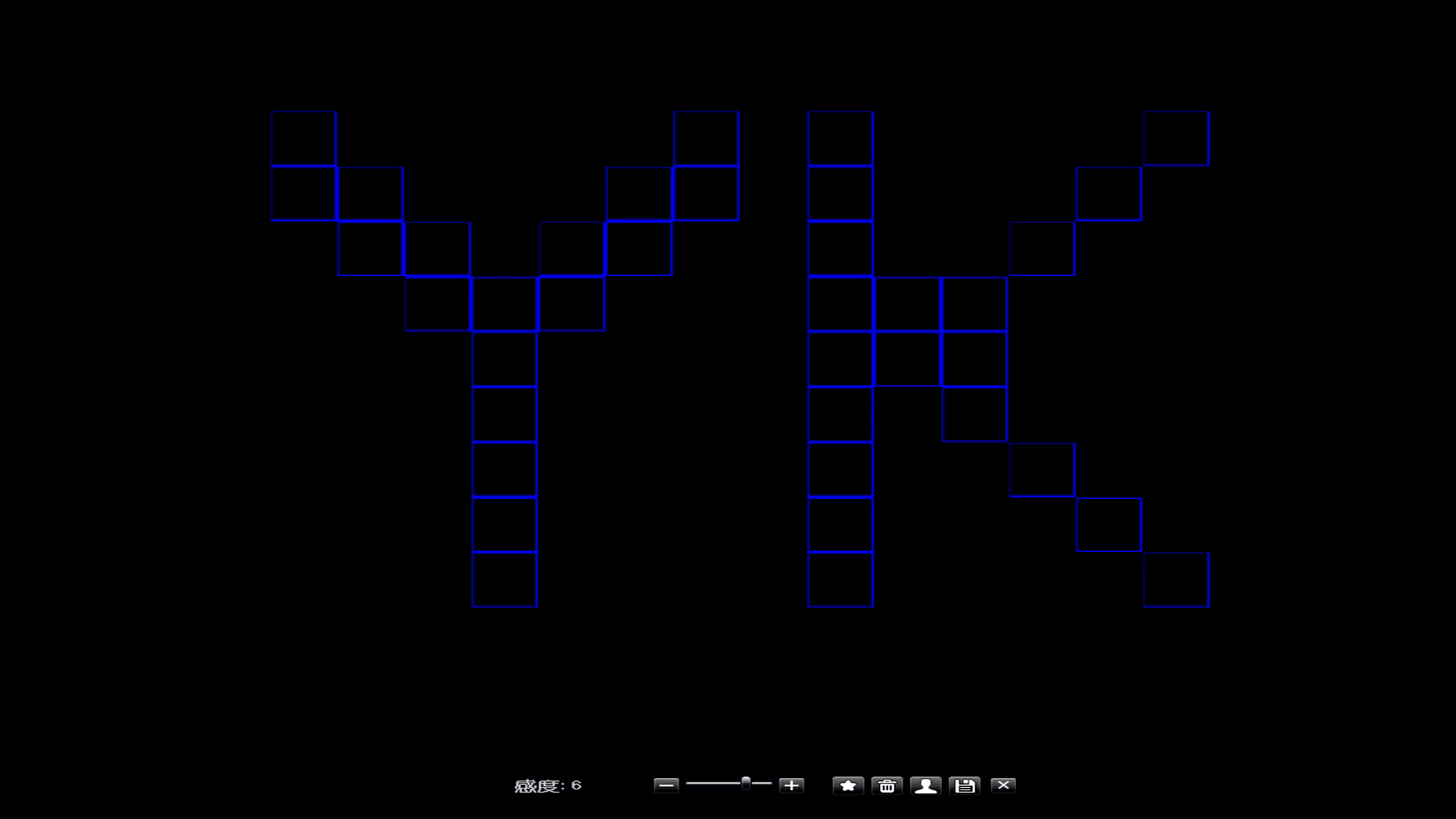

▲モーション検知エリア設定画面
各カメラ毎にモーション検知エリアを設定できます。
検知エリアは [ 横22×縦15 ] のセル毎に設定ができ、
検知感度は [ 1~8 ] の8段階で調整出来ます。
※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。
YKS-MHR0420AHDはカレンダーから再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。
▲カレンダー検索

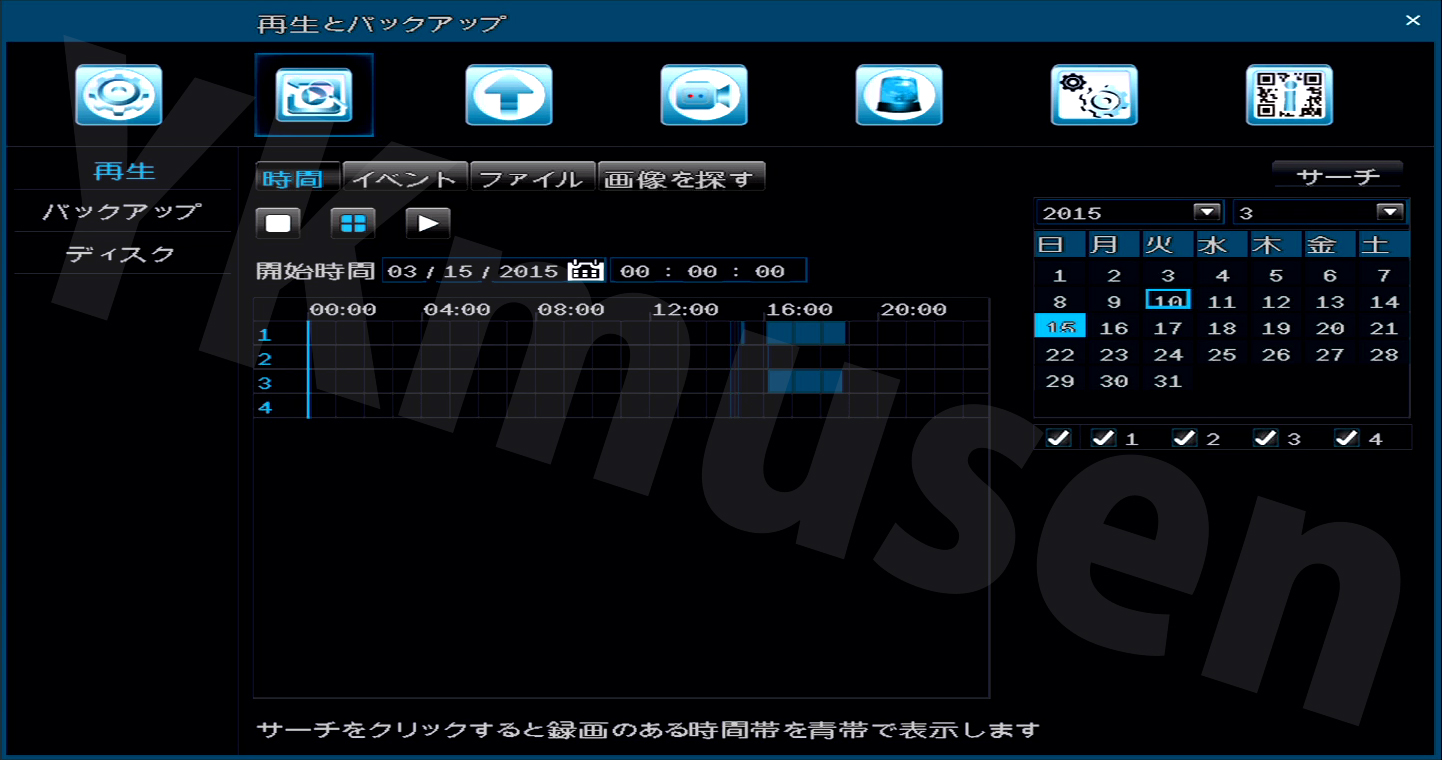

カレンダーから録画データのある日を指定することで時間軸が表示され、再生したい時間帯を選択すると再生が開始されます。
▲時間検索
再生を開始したい日付時刻を設定することで、瞬時にその日時から再生を開始できます。

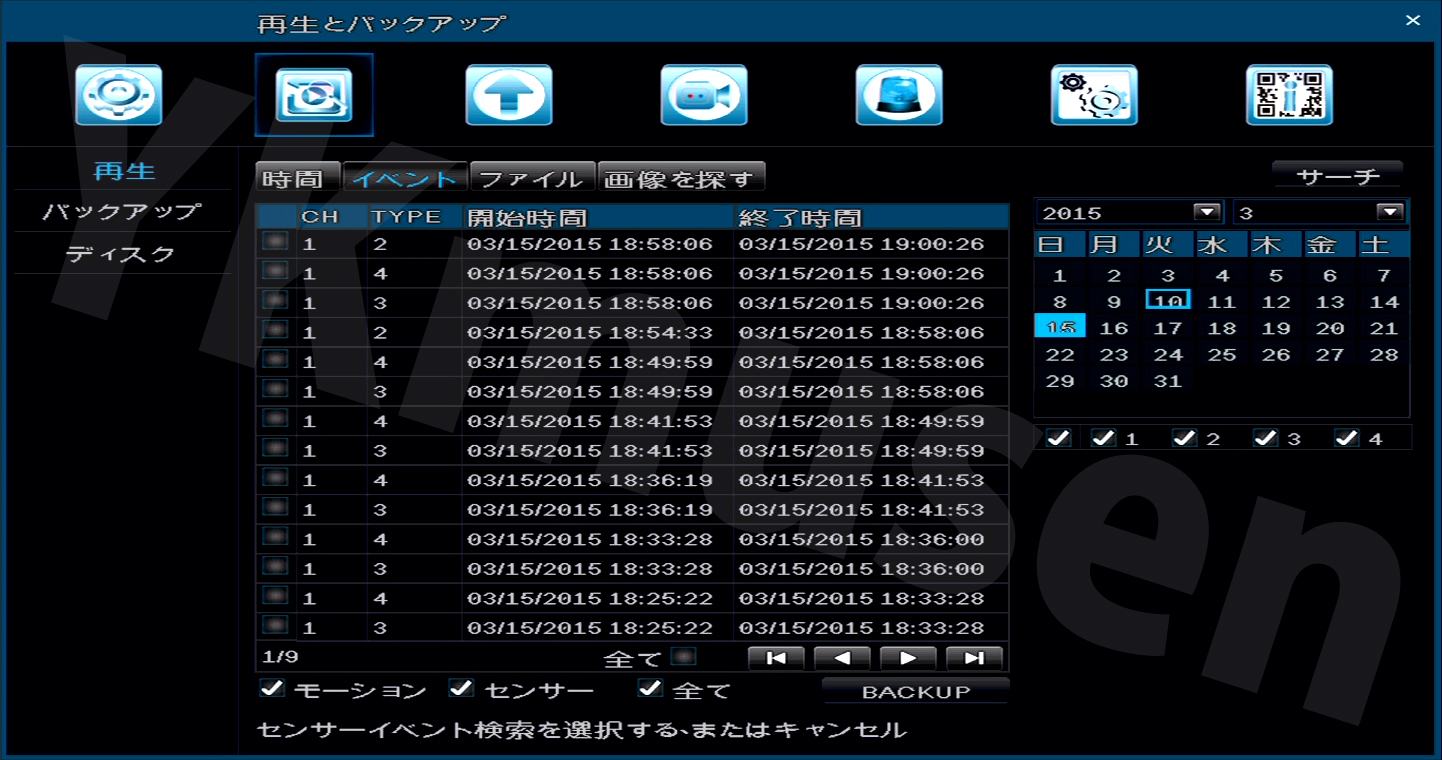

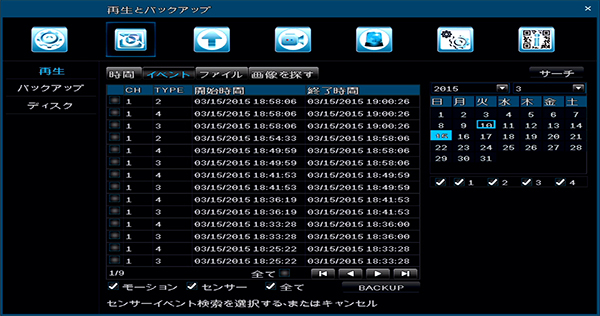

▲イベント検索(モーション検知、センサー検知)
日付選択後、イベント検索を行うとイベント発生時間の一覧が表示され、再生を行いたい時間を選択することで瞬時に再生を開始できます。

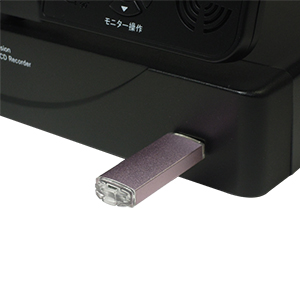

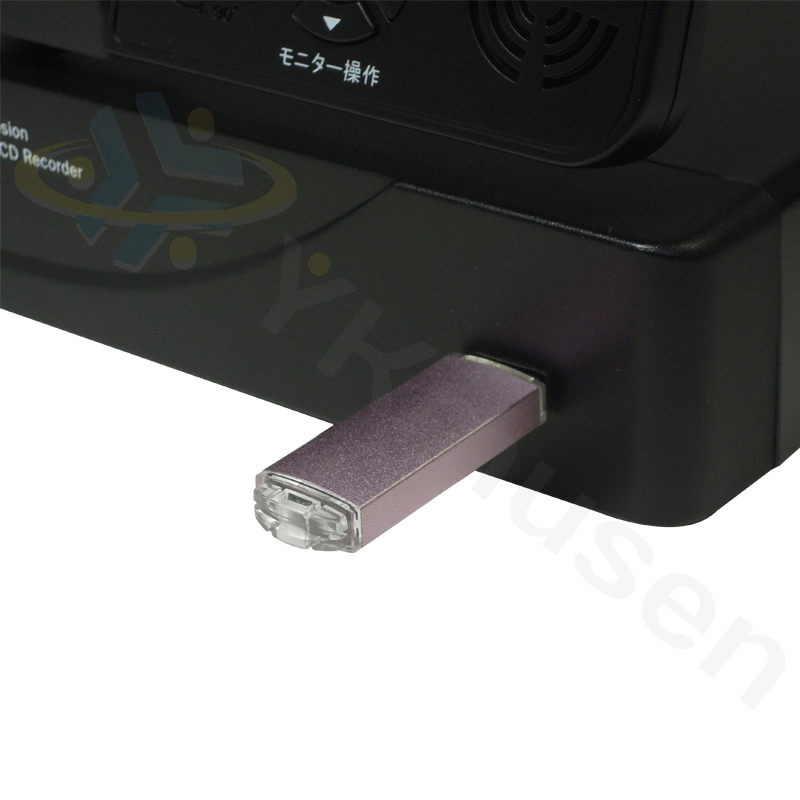

YKS-MHR0420AHDは録画したデータを簡単にUSBフラッシュメモリーにバックアップすることができます。また、バックアップしたデータは専用ファイル形式で保存するか、AVI形式で保存するかも設定ができ、専用ファイル形式で保存した場合には再生プログラムも添付してバックアップされ、AVI形式で保存した場合にはWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

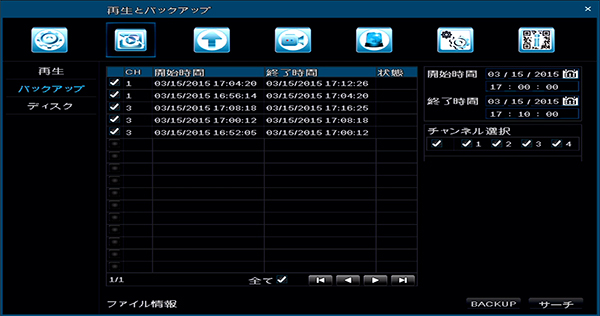

▲バックアップ画面
バックアップしたい日時を設定してサーチすることで、該当する時間帯に録画されているファイル一覧が表示され、ファイルごとにバックアップできます。

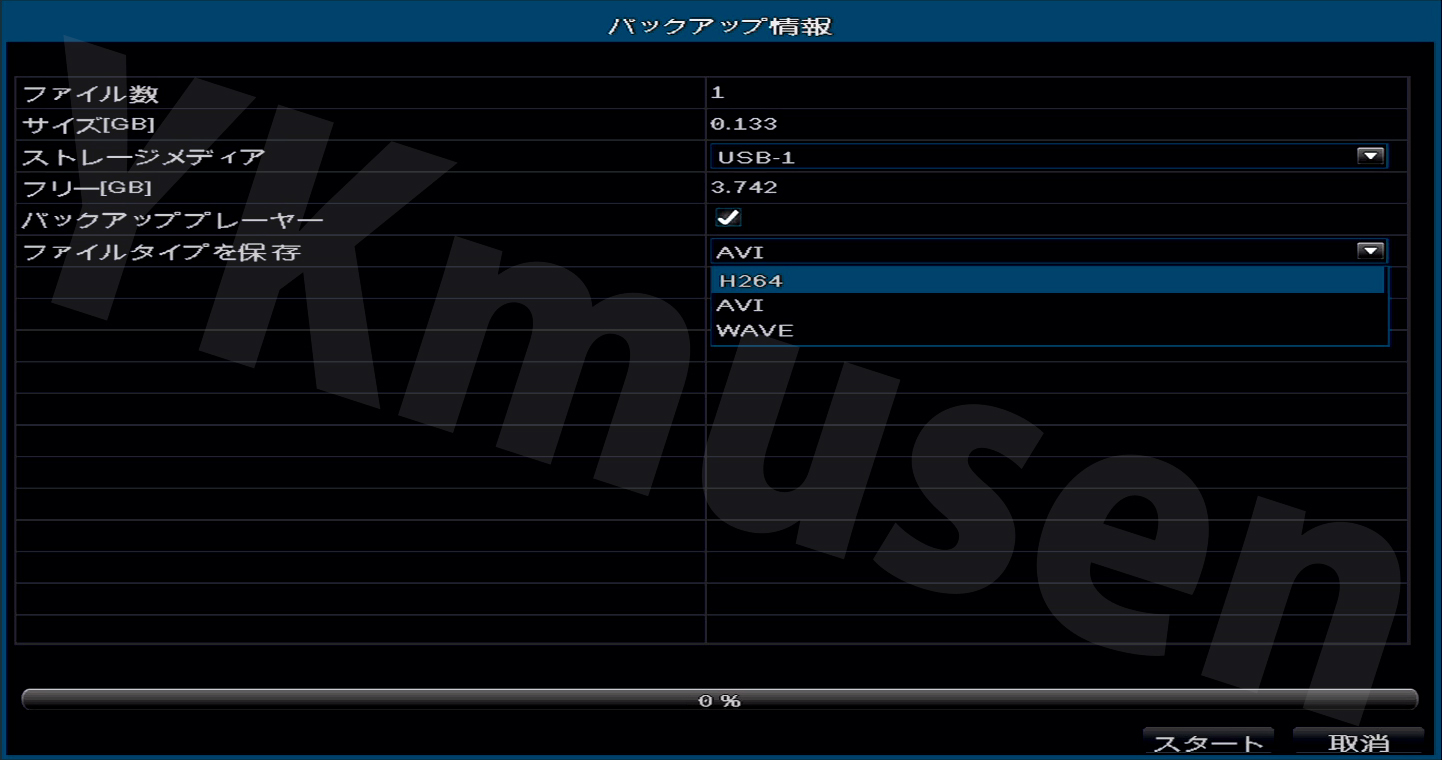

▲バックアップファイル形式の選択が可能

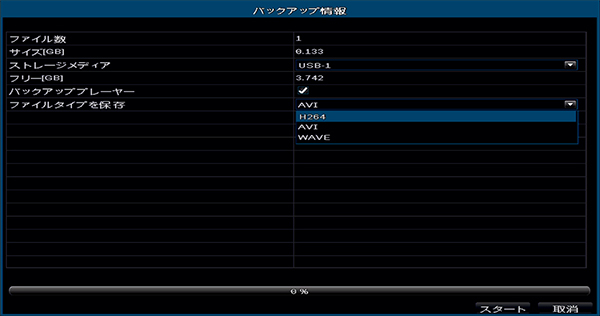

専用ファイル形式でバックアップを行うか、AVI形式などの汎用形式でバックアップするかを選択できます。

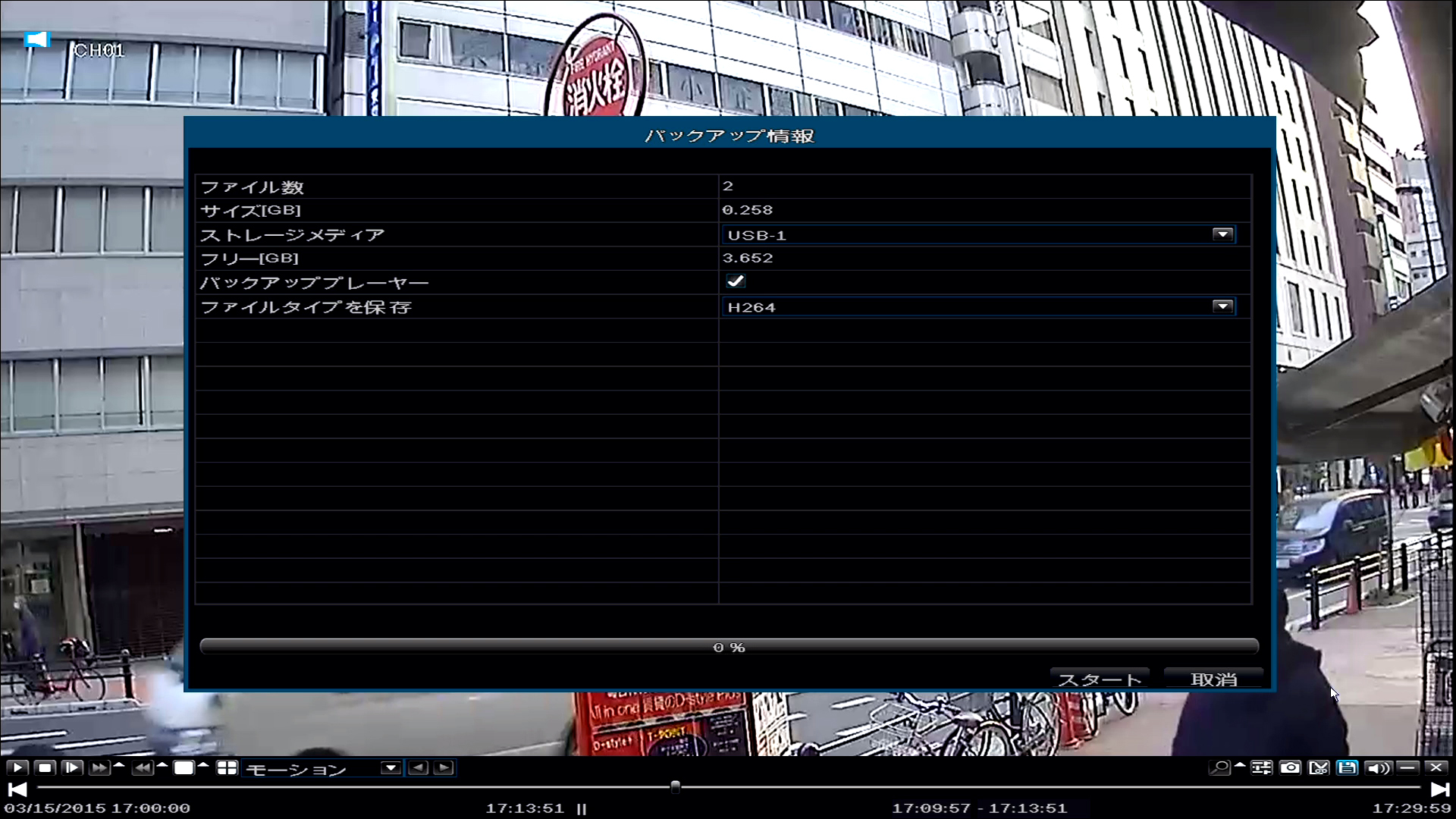

▲再生画面からのバックアップ
再生中にバックアップしたい時間を指定して、任意の時間をバックアップすることもできます。

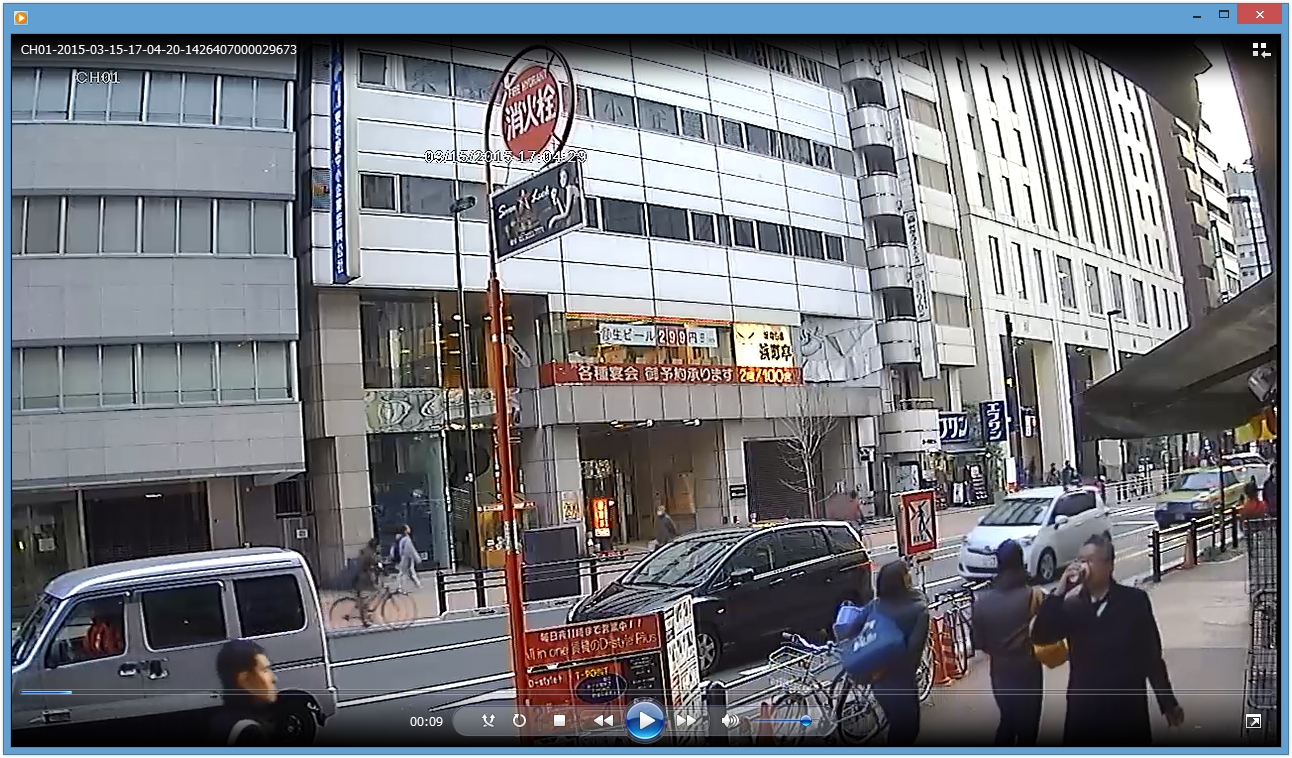

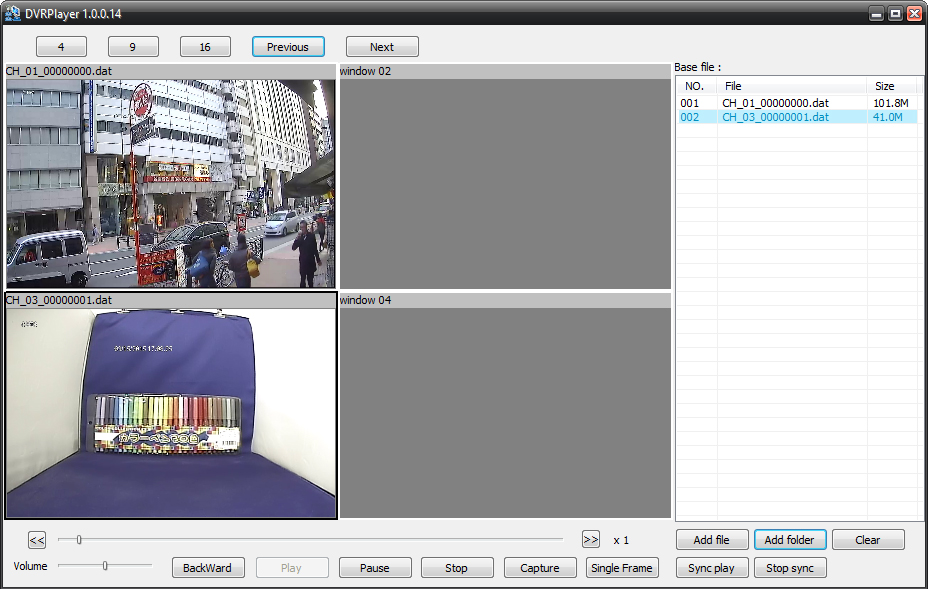

▲AVI形式でバックアップしたファイルをWindows Media Playerで再生
画像のように再生することができます。日付時刻などの必要情報も表示されます。
▲専用ファイル形式でバックアップしたファイルを専用再生ソフトで再生
専用ファイル形式でバックアップを行うと、再生用ソフトも添付してバックアップされます。
こちらのソフトをインストール後、バックアップファイルを読み込むと再生ができます。
※本製品の映像データバックアップ時、ファイル作成日時(更新日時)は9時間前の時間となります。
再生画面上の日時表示は正しい時間表示となります。
YKS-MHR0420AHDは詳細設定が可能なスケジュール録画機能を搭載しています。スケジュールは常時録画、モーション録画のそれぞれの録画方法毎に設定ができ、曜日毎・1時間単位での設定ができます。また、詳細設定ではより細かな時間設定も可能です。

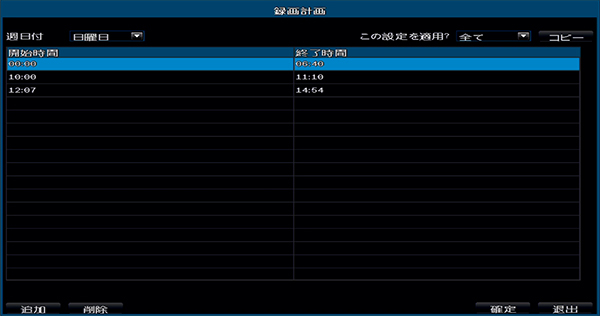

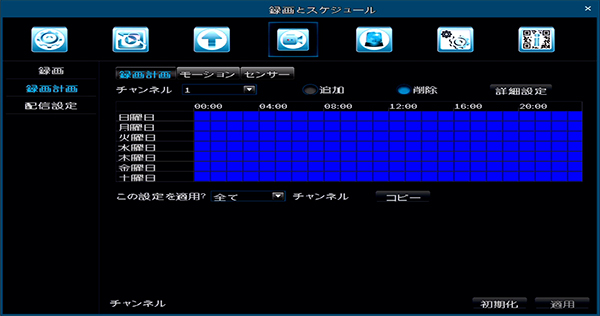

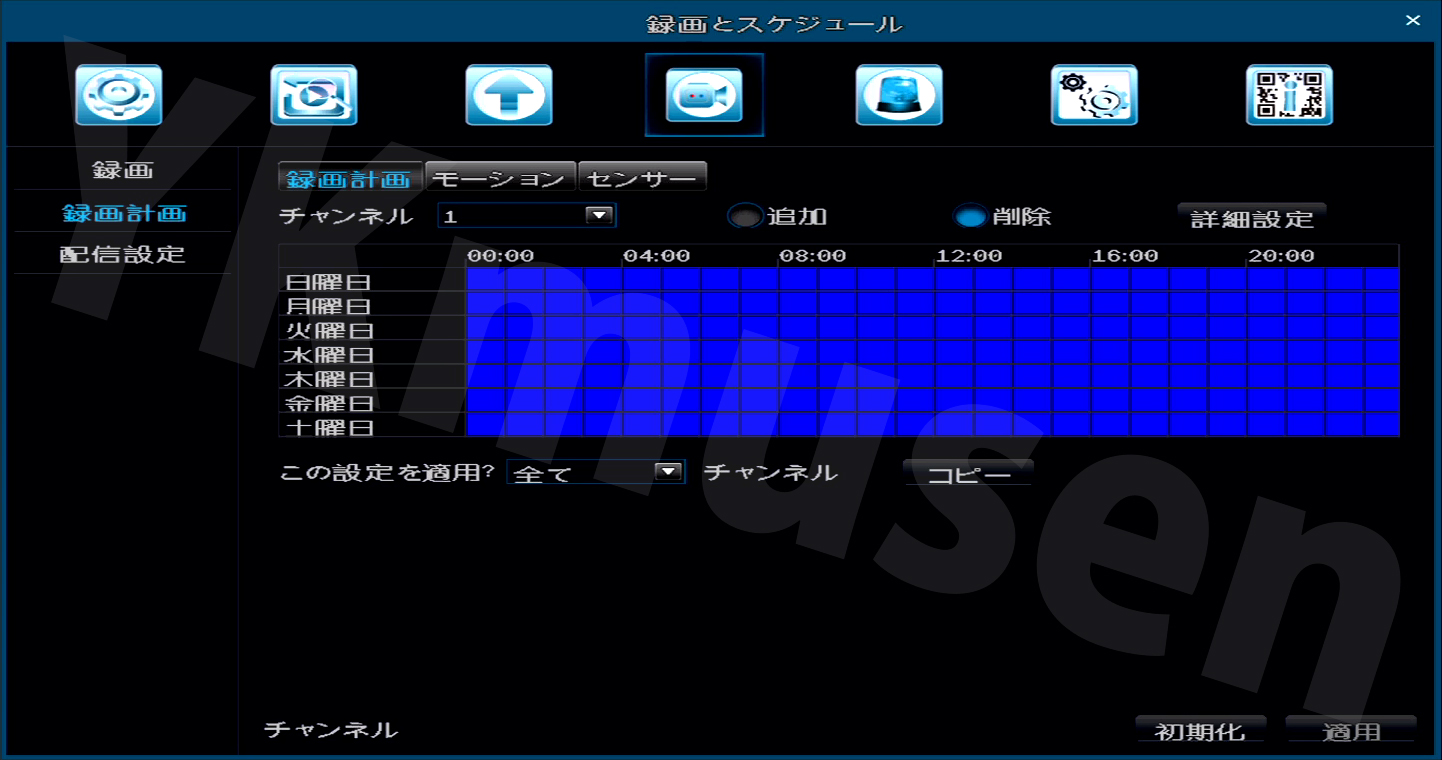

▲スケジュール録画設定画面
録画計画(常時録画)、モーション録画それぞれにスケジュール設定ができます。スケジュール設定では曜日毎、1時間単位でのスケジュール設定が可能です。

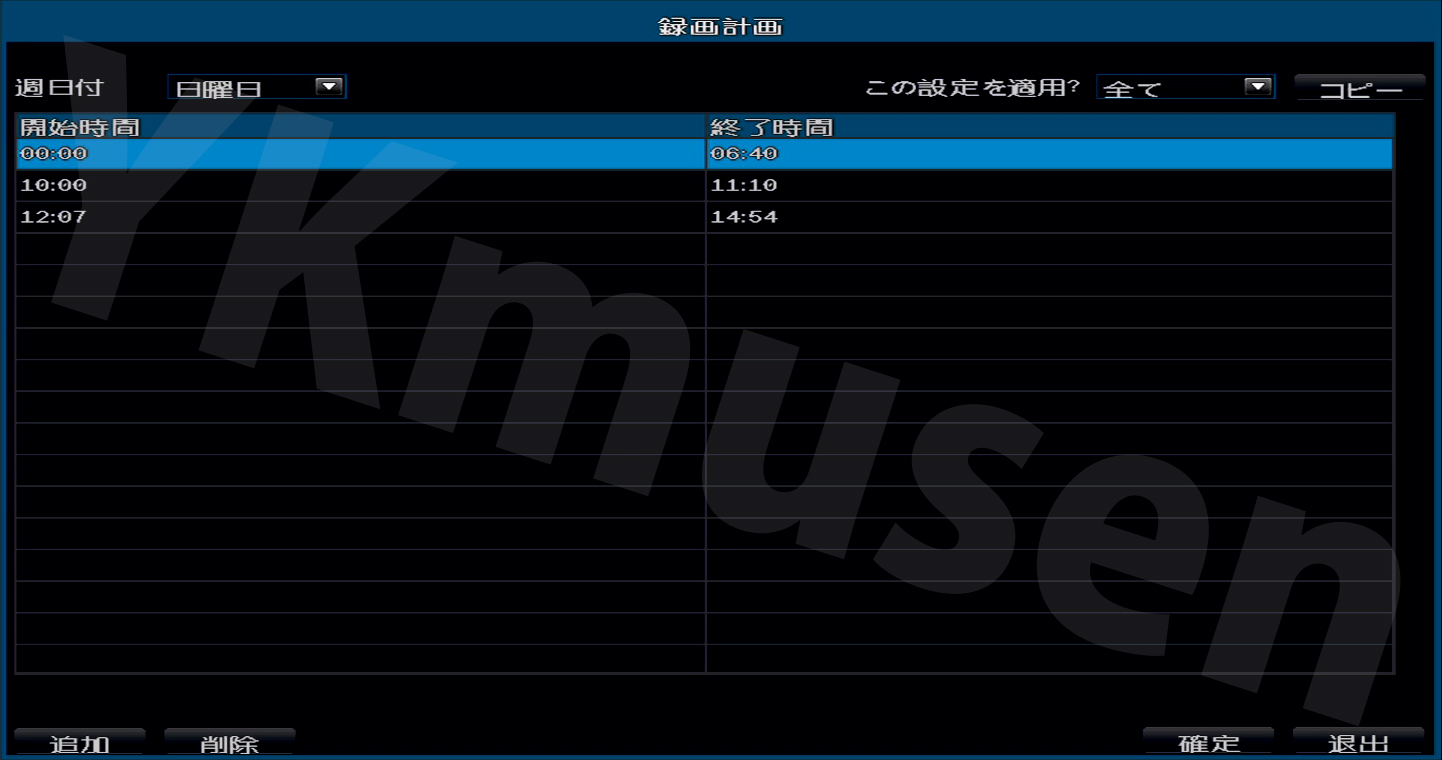

▲スケジュール録画詳細設定画面
各スケジュール録画ではさらに詳細の時間設定が可能です。
詳細設定では1時間単位ではなく、分単位の細かな時間設定ができます。

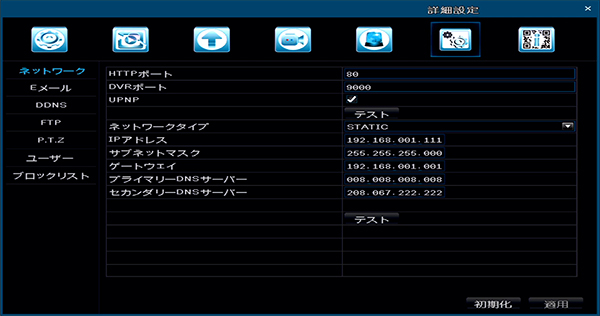

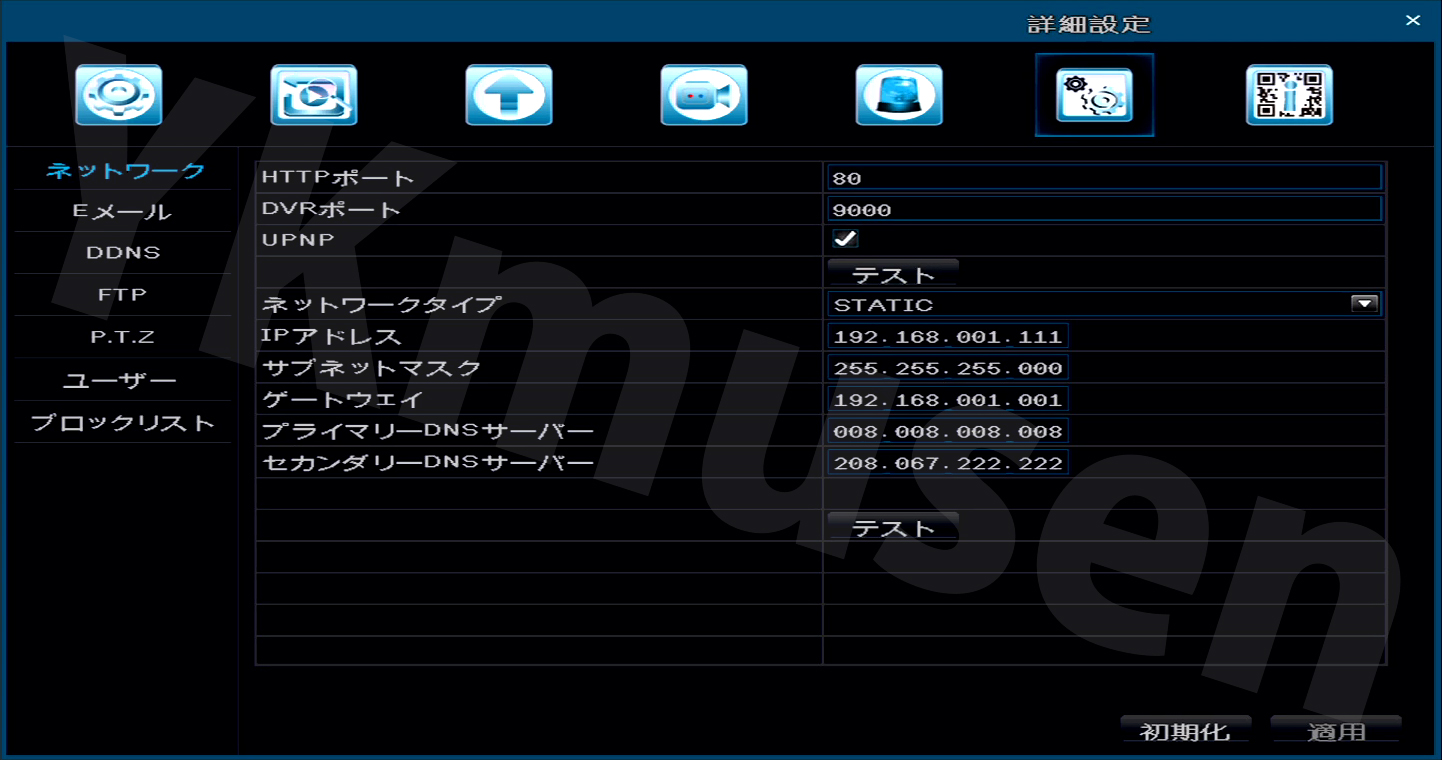

YKS-MHR0420AHDはH.264動画配信によるネットワーク機能を搭載しています。

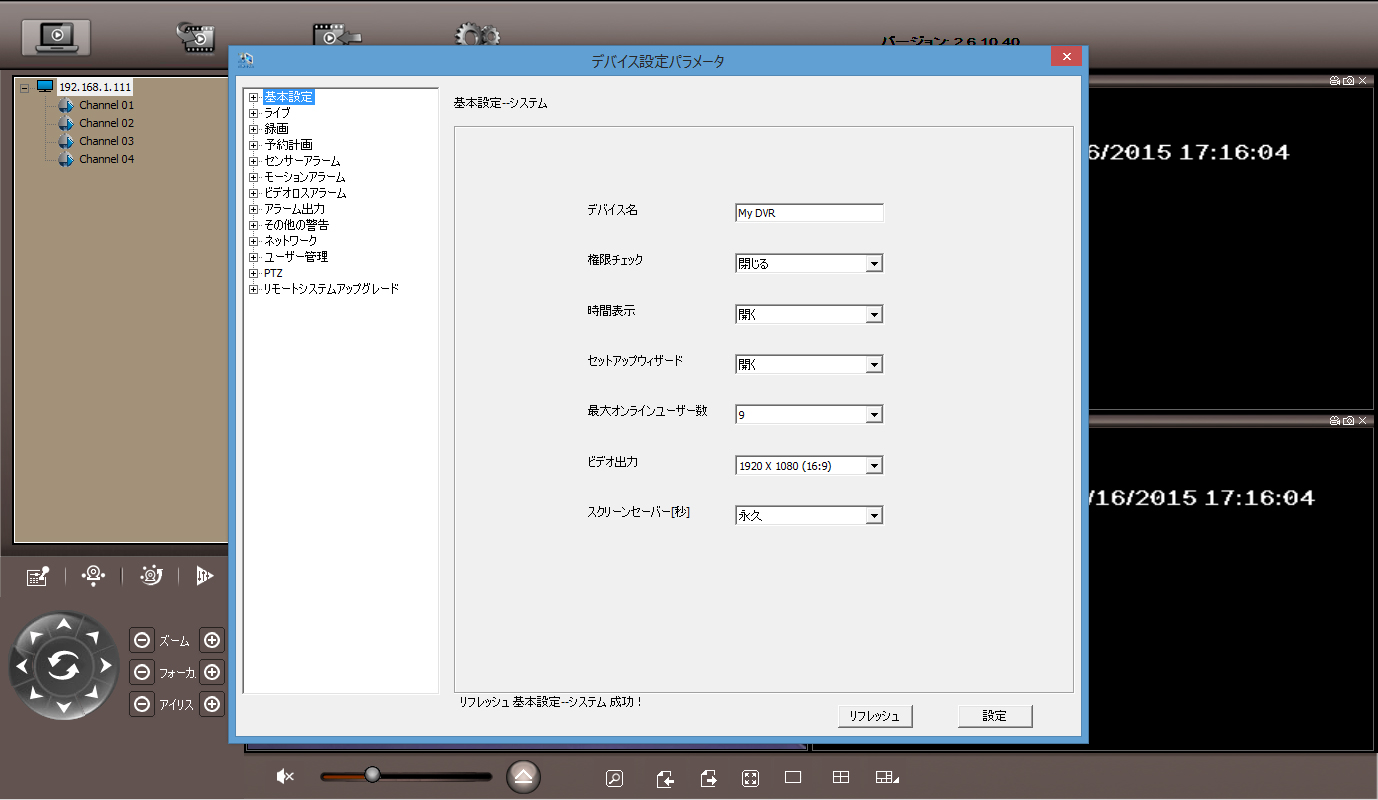

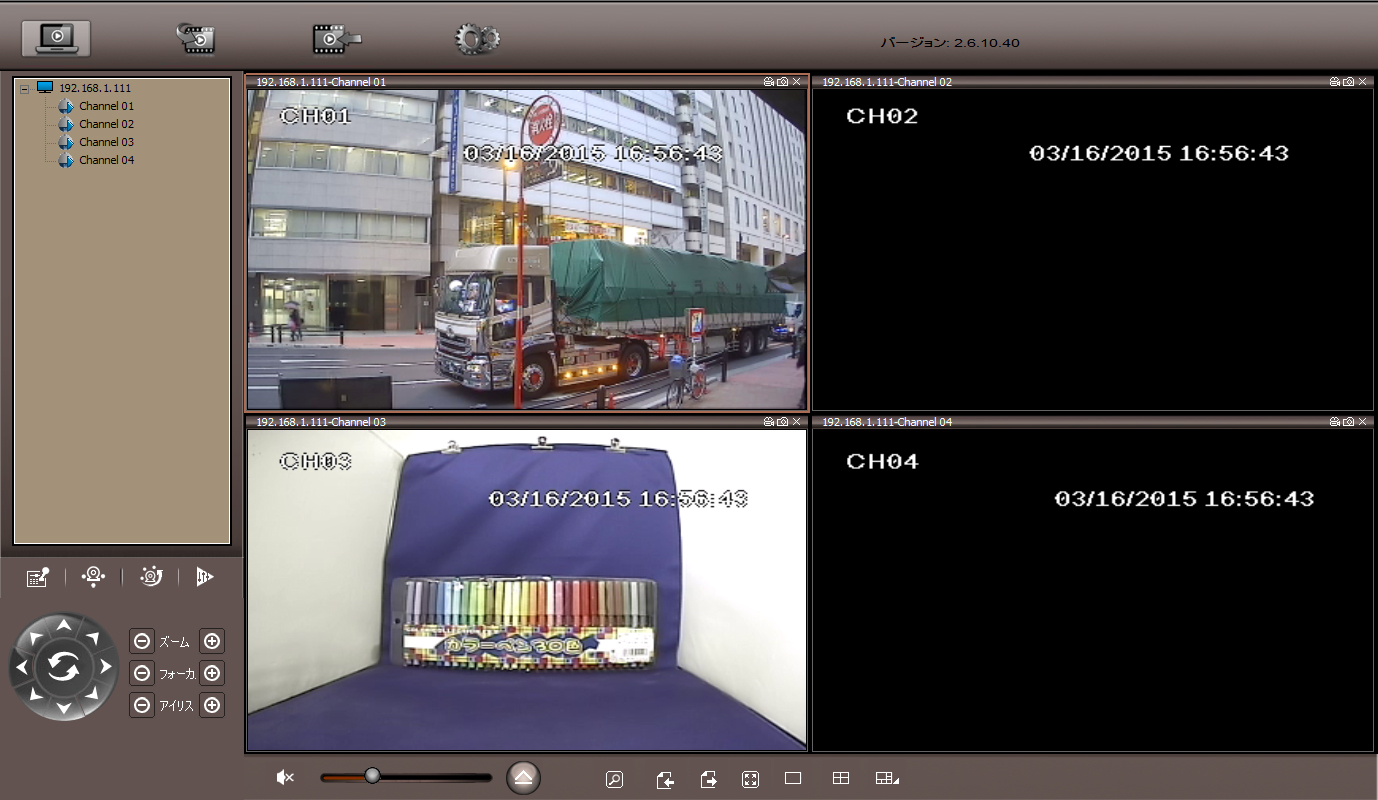

ネットワーク伝送にH.264を採用する事で、M-JPEGやMPEG-4を採用しているモデルと比べて大幅に動画性能が向上し、スムーズで高画質なネットワークライブ監視を実現しました。また、ネットワークを介して遠隔地から、YKS-MHR0420AHDで録画したデータの再生やバックアップ作業ができる他、YKS-MHR0420AHDを遠隔で設定することもできます。ネットワーク機能を使用する際はインターネットブラウザ(Internet
Explorer)を使用して遠隔監視を行うことができます。

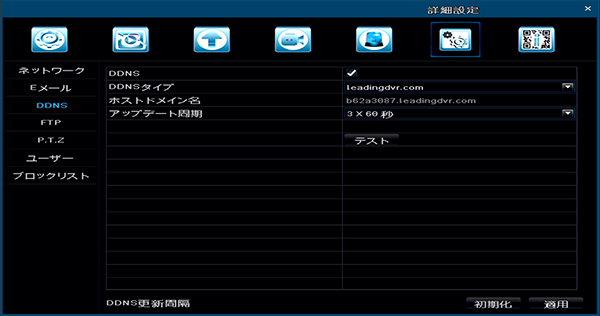

YKS-MHR0420AHDはメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、
毎月のランニングコストを最小限に抑える事ができます。
※YKS-MHR0420AHDのDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。

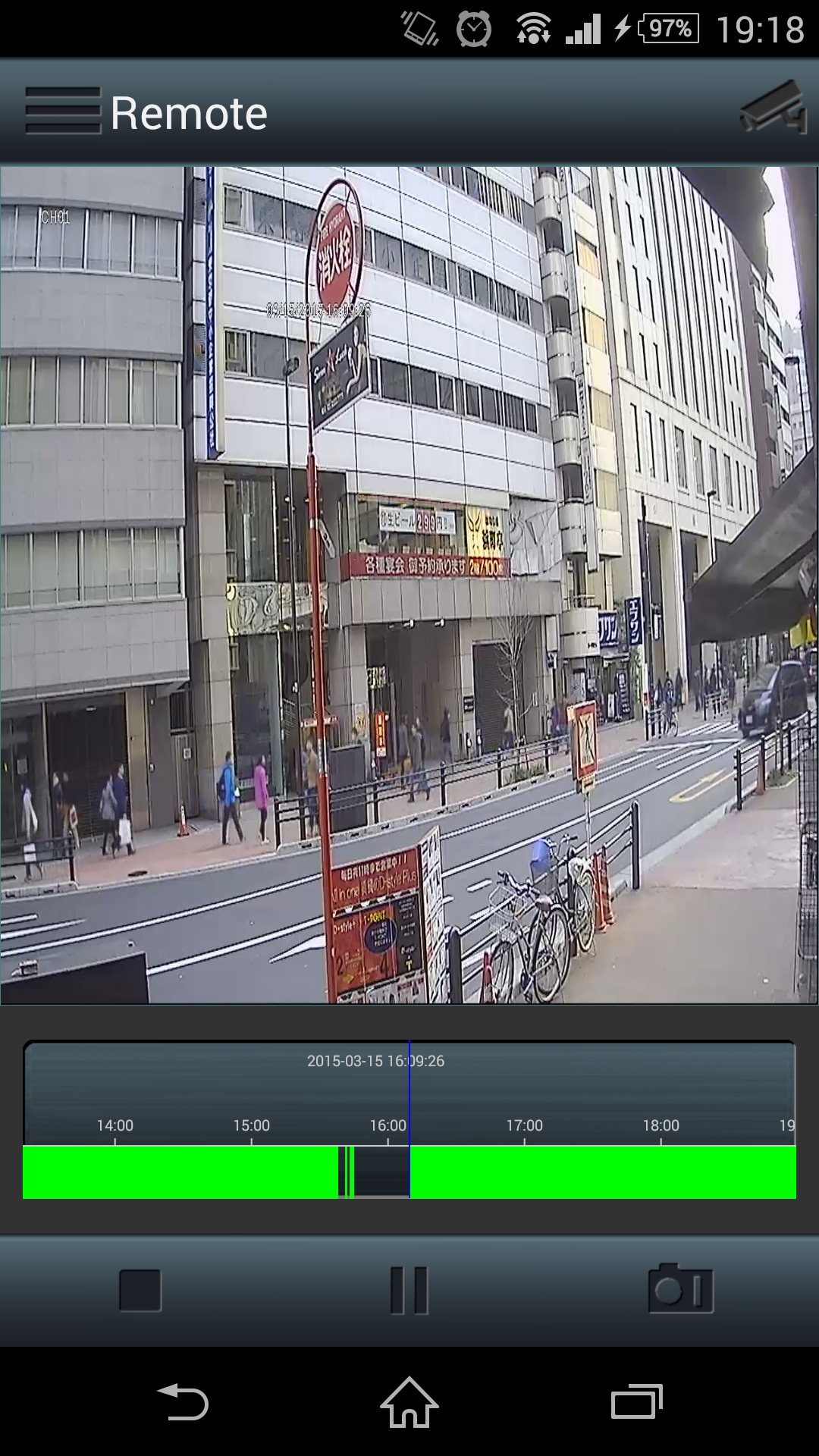

YKS-MHR0420AHDはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。表示させるチャンネルを選択してそれぞれの映像をモニタリングできます。また、遠隔での再生を行うこともできます。
(左画像が遠隔モニタリング画像、右画像が遠隔再生画像です)

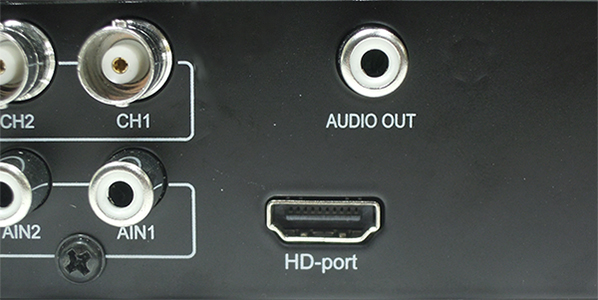

YKS-MHR0420AHDはHDMI映像出力端子を備えています。
HDMI出力ではフルHD表示が可能なので、良質な映像で監視することができます。
※本製品はHDMI出力専用となります。アナログビデオ出力機能は備わっておりません。

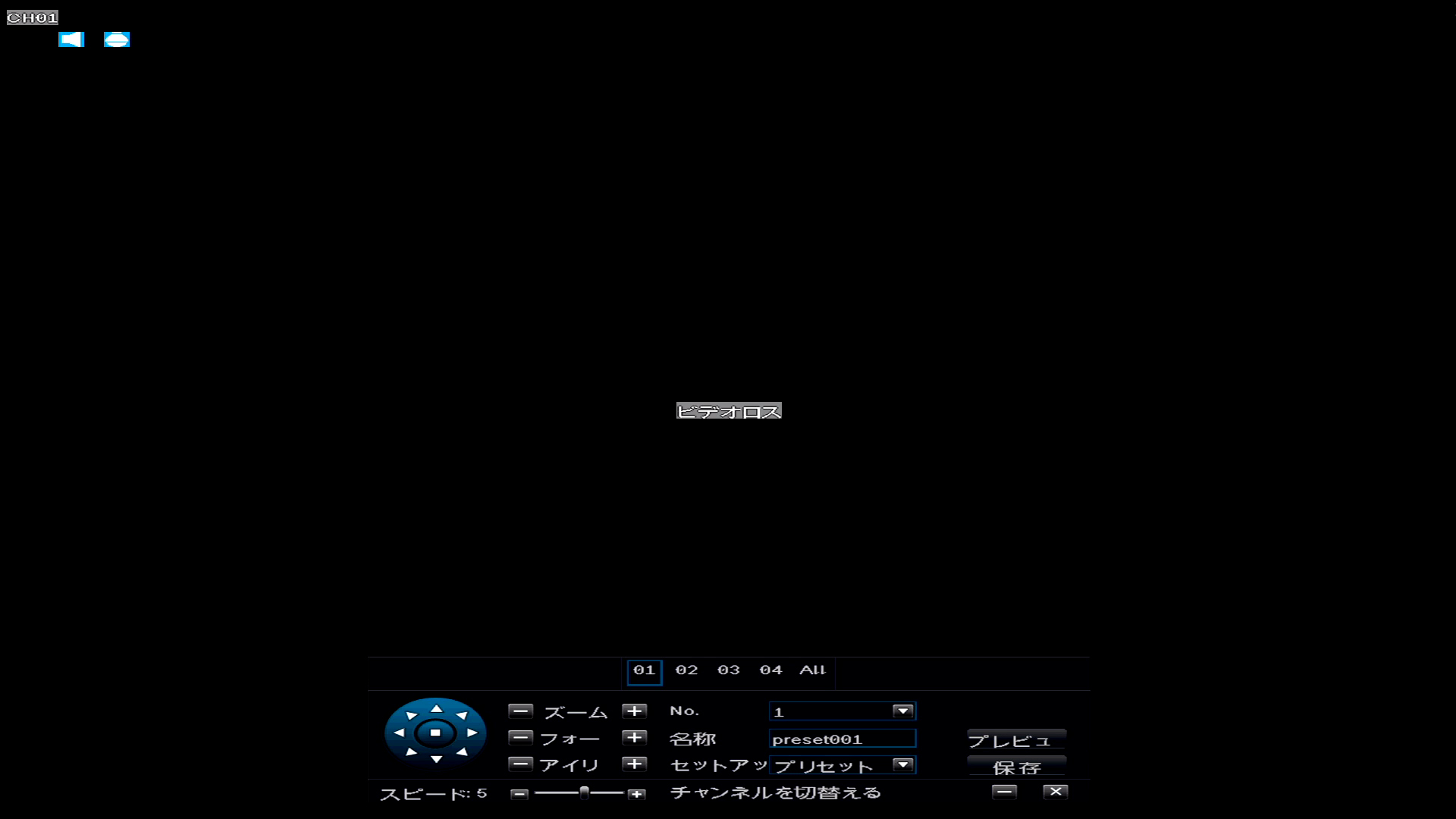

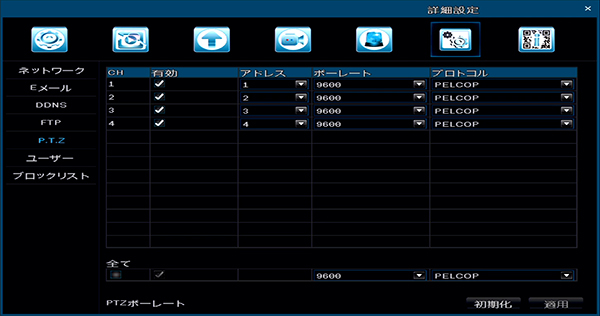

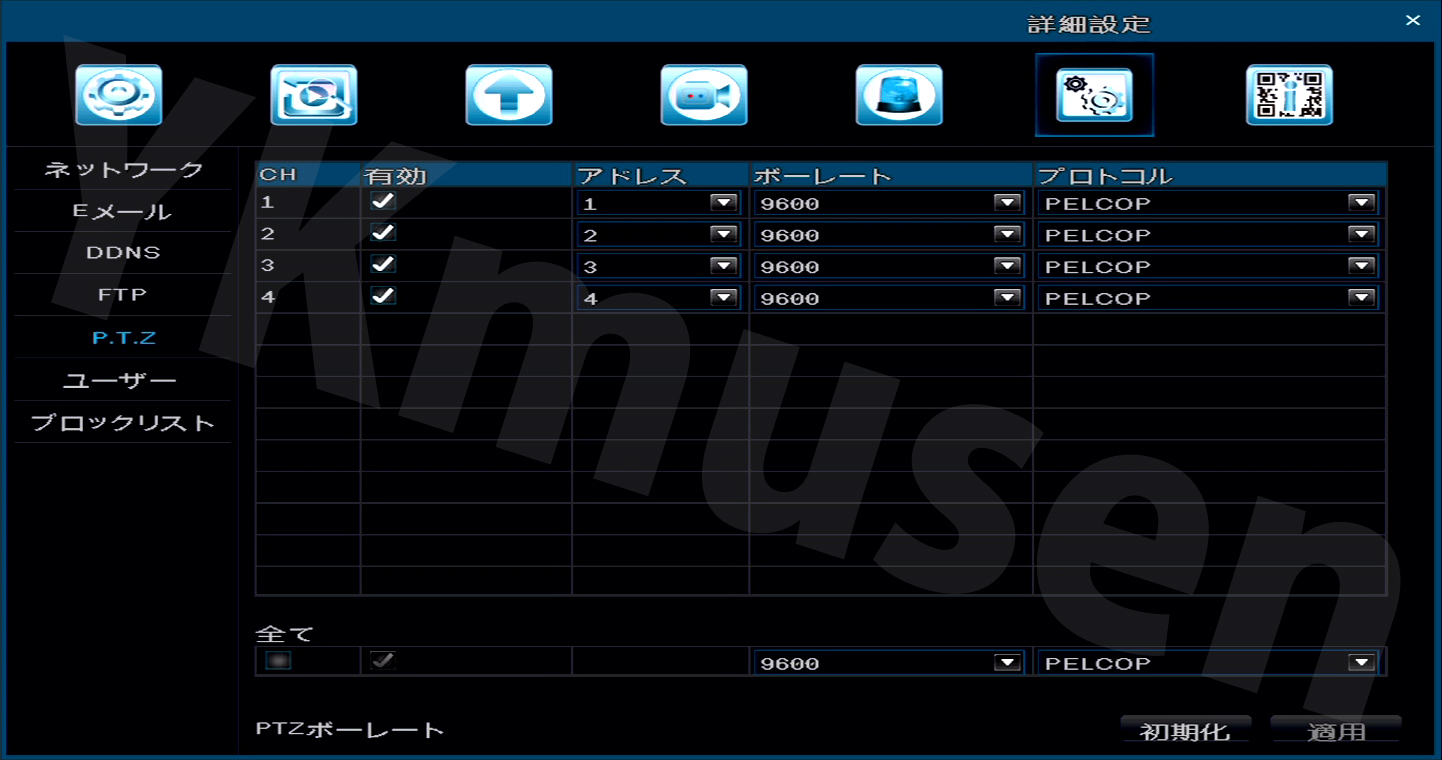

YKS-MHR0420AHDはPELCO-P / PELCO-Dの2つのプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでYKS-MHR0420AHD経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。

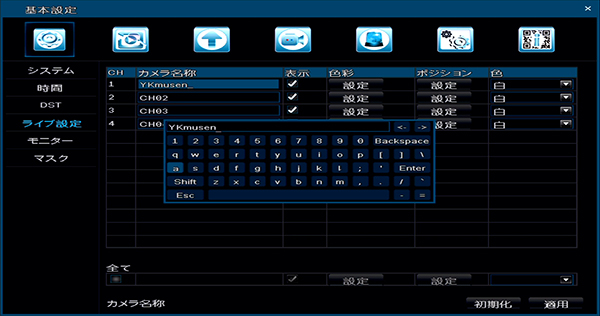

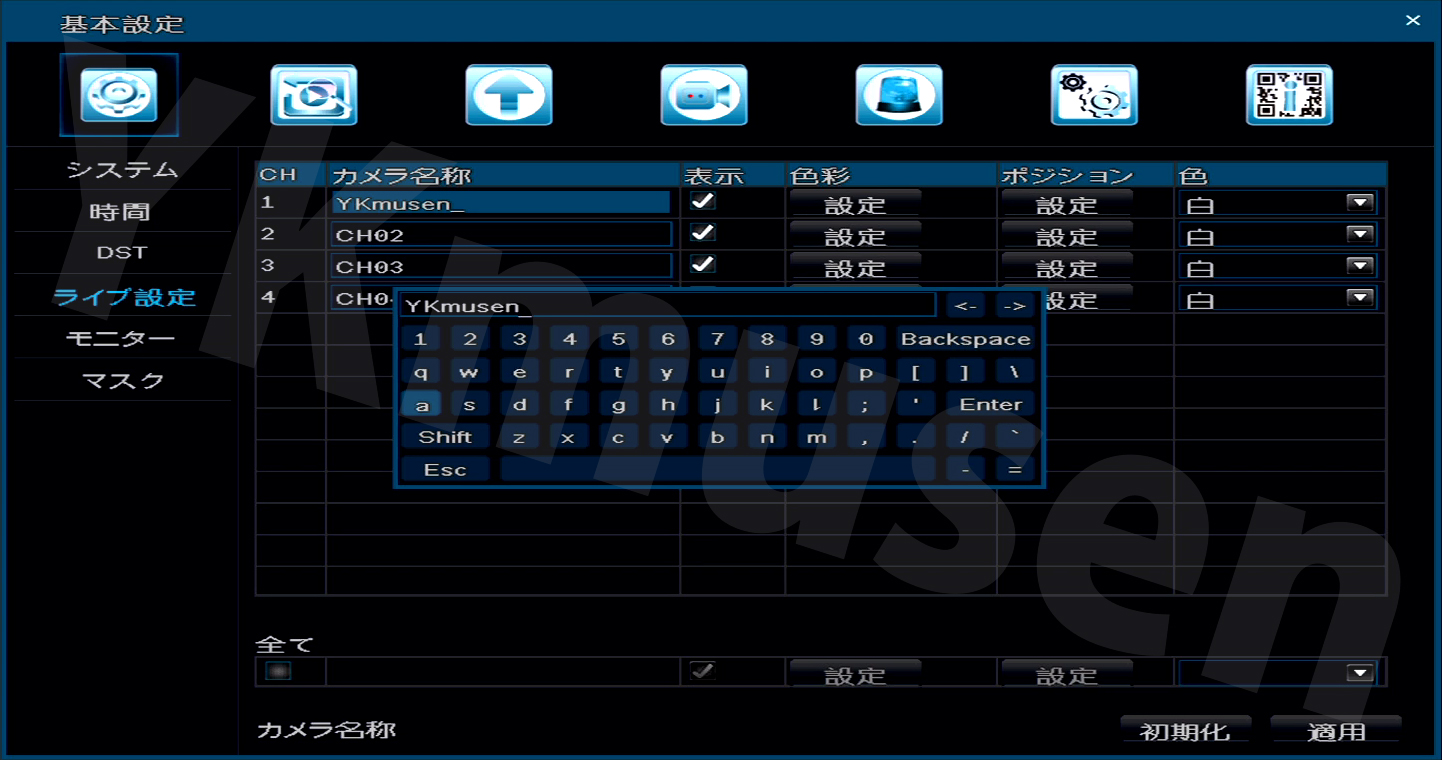

YKS-MHR0420AHDはカメラ毎に最大12文字までのタイトルを入力することができます。
タイトルは英数字で入力でき、タイトル表示位置も自由に調整できます。

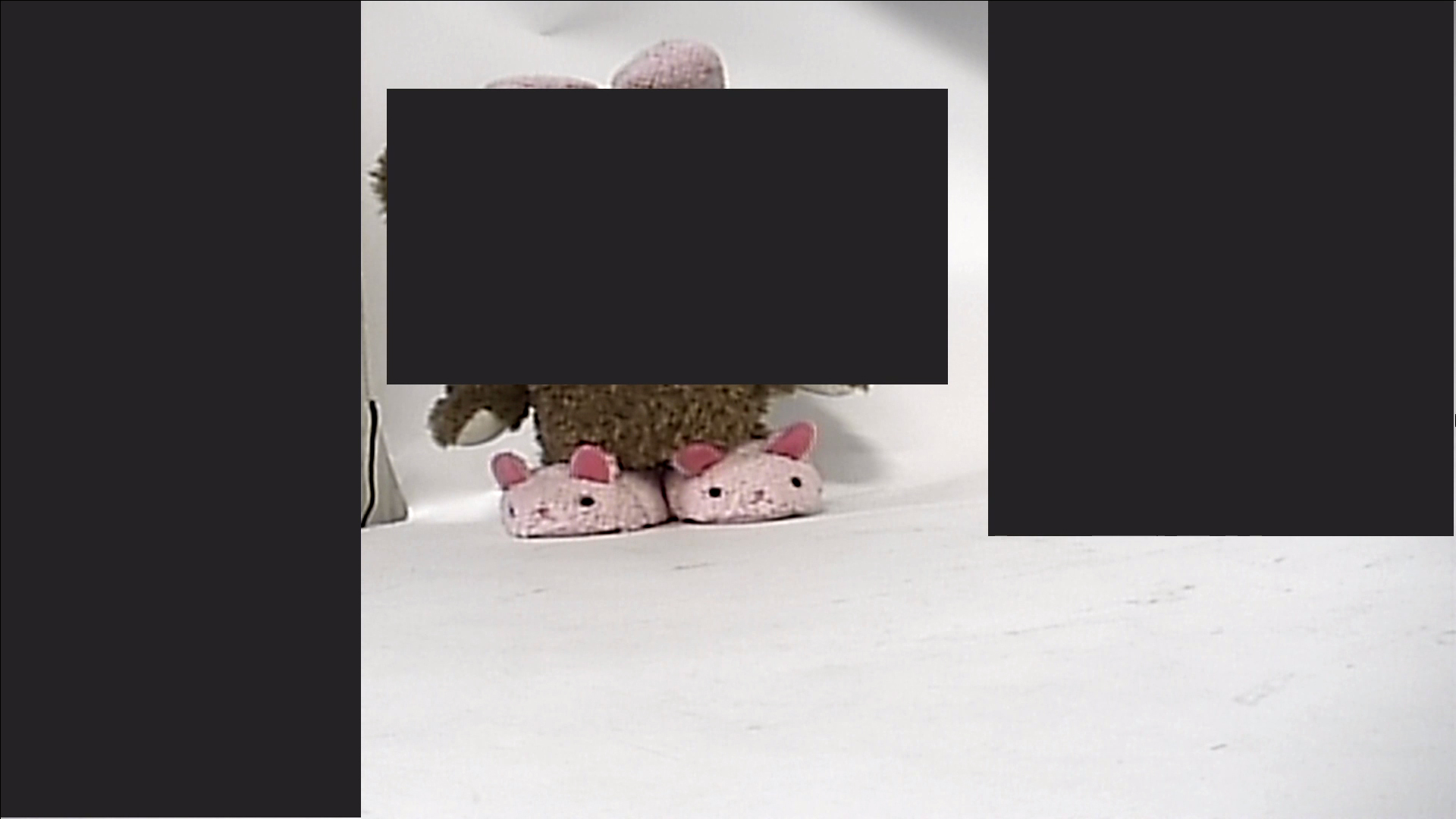

YKS-MHR0420AHDは各カメラ映像に3か所まで任意のサイズでプライバシーマスクを挿入することが出来ます。プライバシーマスク機能により、プライバシーに配慮した監視録画を行うことができます。
YKS-MHR0420AHDは停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

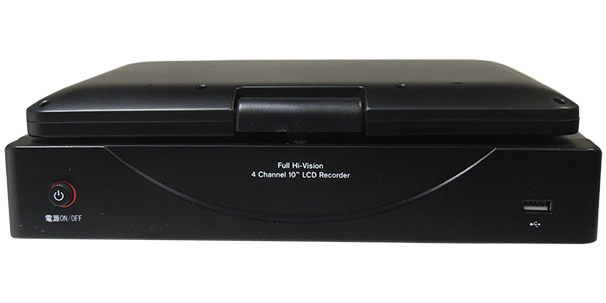

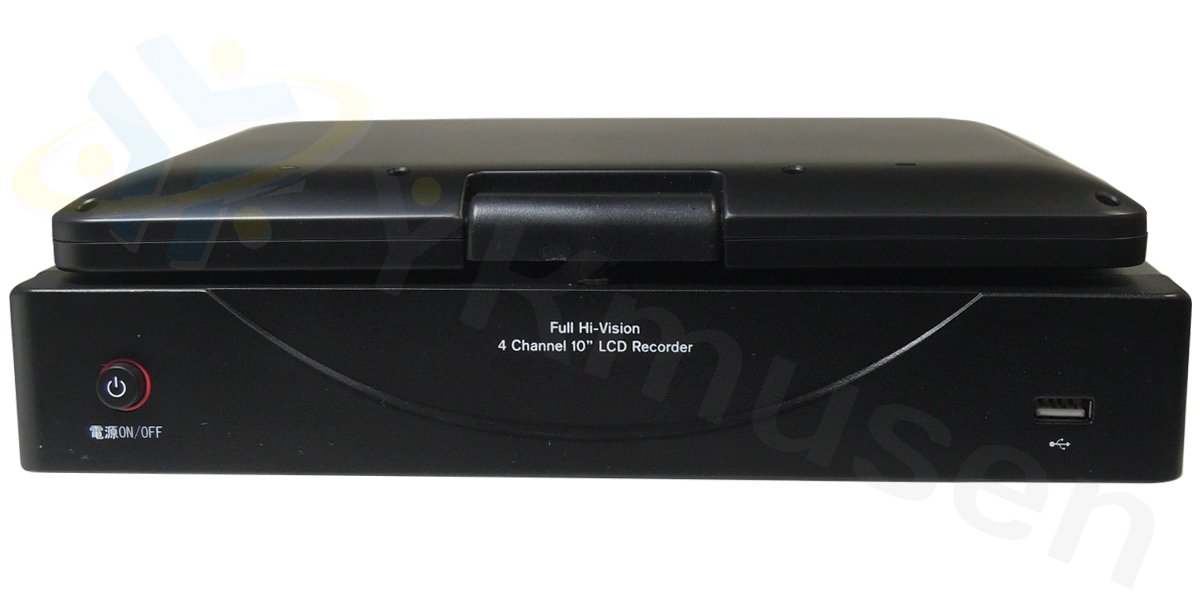

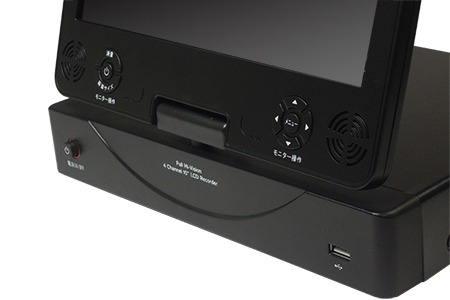

本体前面
本体前面に電源スイッチとUSBポートがあります。

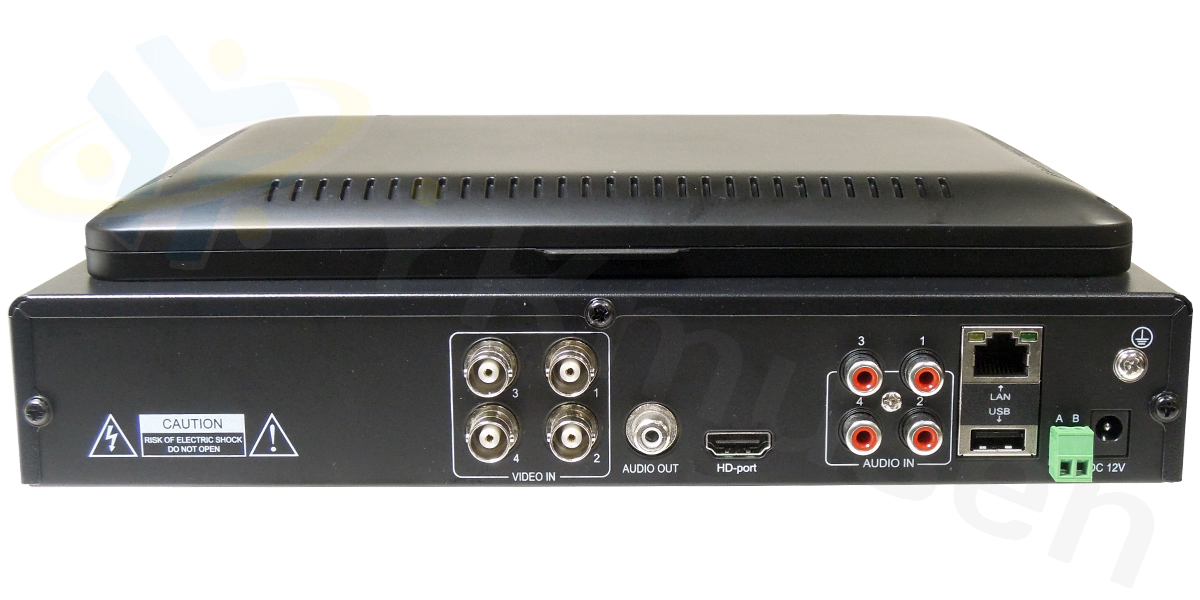

本体背面
本体背面には各端子が備わっています。
・映像入力端子×4(BNC-J) ・音声入力端子×4(RCA-J) ・音声出力端子(RCA-J) ・HDMI出力端子 |
・LANポート ・RS485端子 ・DC12V電源入力端子 |
※本製品はHDMI出力専用となります。アナログビデオ出力機能は備わっておりません。
付属品
・ACアダプター/ACコード
・USB光学式マウス
・取扱説明書(製品保証2年)
AHD2.0/960H対応10.1インチ液晶モニター一体型4ch監視用デジタルレコーダー YKS-MHR0420AHD のご紹介
YKS-MHR0420AHDは視認性の良い10.1インチ液晶モニターとフルHD録画に対応したAHD2.0監視用デジタルレコーダーが一体型となったオールインワンタイプの監視用録画機器です。入力方式にはアナログ(960H)、AHD2.0/AHD1.0(Analog High Definition)に対応し、最大4台まで接続・録画可能なアナログ・AHD2.0/AHD1.0ハイブリットモデルとなります。
液晶モニターは270度回転式なので、自由な方向調節ができ、液晶モニターを筐体部へフラットに調節できることから、キャビネット内への設置にも対応します。
また、ほぼA4と同等の筐体サイズの為、省スペース設置ができるので、省スペースにスマートに録画機器を設置したい場合に大変重宝致します。
具体的な録画性能として、動画圧縮方式にH.264を採用することで、録画画質の向上と録画データ容量の軽減を可能にし、AHD防犯カメラや52万画素防犯カメラの映像を高画質で長時間の録画を実現しました。対応する最大録画解像度はAHD防犯カメラではAHD2.0は1080P(1920×1080)、AHD1.0は720P(1280×720)、アナログ防犯カメラは960H(928×480)に対応し、録画フレームレートは、全ての解像度で各カメラ最大30fpsでの録画が可能な為、4台の映像をすべてフル動画で録画することができる優れた動画録画性能を備えています。また、カメラ毎に録画フレームレートを細かく割り振ることができるので、動画性能を重視した録画や録画フレームレートを抑えて録画期間を重視した録画にするなど、必要条件に合わせた最適な録画を行うことができます。
機能面では、優れたGUIを搭載することで、見やすい日本語表示を実現し、多彩な機能を分かり易く操作・設定することができます。
録画モードは手動録画、スケジュール録画、モーション録画の3つの録画モードを搭載します。モーション録画時のモーション検知機能はカメラ毎に細かなエリア設定が可能なので設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。また、感度調整も8段階で調整が出来る為、誤動作を減らしたモーション検知録画を行うことができます。
この他、専用ファイル形式及びAVI形式で任意の時間をバックアップできるUSBバックアップ機能やプライバシーに配慮した録画を行うことができるプライバシーマスク機能、最大4入力までの音声記録に対応するなど、様々な機能を搭載しています。
次に、遠隔監視機能ではブロードバンド環境と固定IPアドレス又は本製品に提供されているフリーのDDNSサービスを利用することでネットワーク経由による監視が可能になります。ネットワーク監視はIE等のブラウザで行い、遠隔監視時にはライブ監視を始め、録画データの再生、バックアップ、本体の各設定を遠隔で行うことができます。また、YKS-MHR0420AHD側に音声マイクを接続している場合は周囲の音声を聴くことができます。

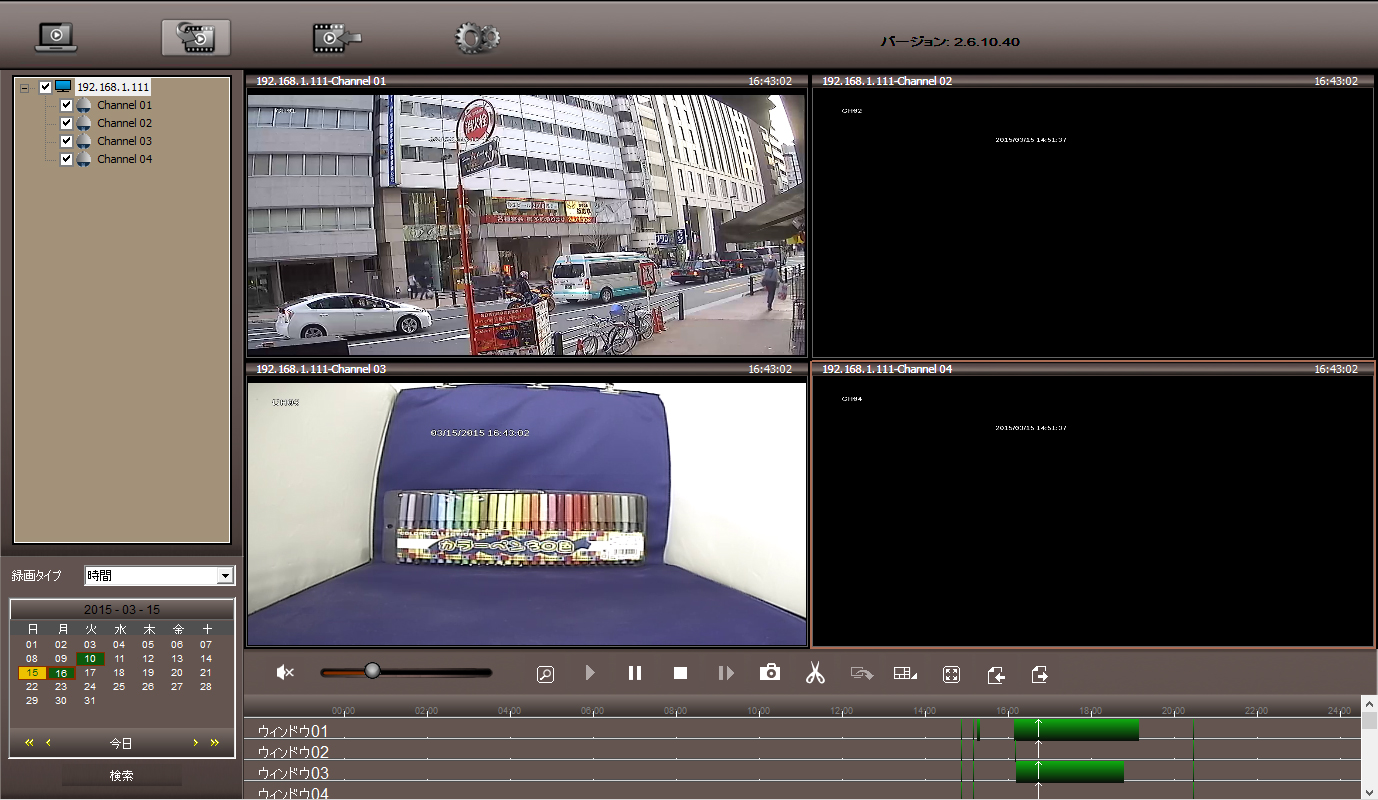

ネットワーク再生ではカレンダーから再生を行いたい日付を選ぶと時間軸が表示され、時間軸から再生したい時間帯を選んで再生を開始します。また、USB同様にバックアップ作業も行うことができるので、遠隔地から映像データのバックアップを容易に行うことも出来ます。遠隔での設定は録画設定やスケジュール設定、モーション検知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される場合でもご活用いただくことができる機能です。
この他、専用アプリをダウンロードすることでスマートフォンからのモニタリング及び再生にも対応します。
このようにYKS-MHR0420AHDは監視用デジタルレコーダーとして必要とされる機能を完備し、高解像度録画に対応し、コストパフォーマンスにも優れたハイスペック・ローコストのアナログ・AHDハイブリッド監視用デジタルレコーダーです。10.1インチ液晶モニターの視認性も高く、監視映像のリアルタイム確認や再生確認時でも十分な画面表示ができます。
本来、AHD防犯カメラ向けの録画機器となりますが、アナログ防犯カメラの録画機器としても非常に高い性能を備えているので、アナログ防犯カメラ用の録画機器としてご導入いただき、将来的にHD画質で録画ができるAHD防犯カメラの録画機器としてもご使用いただくのも良いと思います。
YKS-MHR0420AHDはご自宅用から店舗、事務所等で監視用デジタルレコーダーをできるだけ省スペース設置したい場合に大変お奨めのAHD2.0/960H対応監視用デジタルレコーダーです。
AHD2.0/960H対応10.1インチ液晶モニター一体型4ch監視用デジタルレコーダー YKS-MHR0420AHD 録画時間の目安
録画解像度 | 録画フレームレート | 画質 | 録画時間(単位:時間) |
720P | 12 | 最高 | 456 |
高 | 570 | ||
標準 | 760 | ||
低 | 1142 | ||
最低 | 2284 | ||
11-6 | 最高 | 570 | |
高 | 712 | ||
標準 | 952 | ||
低 | 1428 | ||
最低 | 2856 | ||
5-1 | 最高 | 892 | |
高 | 1114 | ||
標準 | 1486 | ||
低 | 2230 | ||
最低 | 4462 | ||
録画解像度 | 録画フレームレート | 画質 | 録画時間(単位:時間) |
960H | 30-24 | 最高 | 585 |
高 | 731 | ||
標準 | 975 | ||
低 | 1462 | ||
最低 | 2925 | ||
23-18 | 最高 | 731 | |
高 | 914 | ||
標準 | 1219 | ||
低 | 1828 | ||
最低 | 3656 | ||
17-12 | 最高 | 936 | |
高 | 1170 | ||
標準 | 1560 | ||
低 | 2339 | ||
最低 | 4680 | ||
11-6 | 最高 | 1755 | |
高 | 2193 | ||
標準 | 2925 | ||
低 | 4386 | ||
最低 | 8775 | ||
5-1 | 最高 | 3510 | |
高 | 4386 | ||
標準 | 5850 | ||
低 | 8772 | ||
最低 | 17550 |
※録画時間目安表の録画時間はあくまでも目安です。
動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。
※上記録画時間は2TB HDDで4CH同時録画を行った場合の録画時間目安です。
カメラの台数が1台、2台、3台の場合はさらに長時間の録画が可能です。
AHD2.0/960H対応10.1インチ液晶モニター一体型4ch監視用デジタルレコーダー YKS-MHR0420AHD 製品仕様
OS | エンデベッドLinux | |
映像 | 映像圧縮方式 | H.264 |
映像入力 | アナログ/AHD2.0/AHD1.0 合計4入力(BNC-J) |
|
映像出力 | HDMI出力 最大解像度1920×1080 ※アナログビデオ出力(CVBS)は備わっておりません。 |
|
表示フレームレート | 解像度1080P時 30fps(フル動画) | |
ビットレート | 256~4096kbps | |
分割画面 | 1画面 / 4分割画面 | |
音声 | 音声圧縮方式 | ADPCM |
音声入力 | 4入力(RCA-J) | |
音声出力 | 1出力(BNC-J) | |
ビットレート | 16kbps | |
録画 | 録画モード | 手動録画 / スケジュール録画 / 動体検知録画 |
録画解像度 | 1080P(1920×1080) ※AHD2.0カメラのみ 720P(1280×720) ※AHD1.0カメラのみ WD1(928×480) ※960H解像度 ※アナログカメラ(CVBS)の録画はWD1固定となります。 |
|
録画画質 | 最低 / 低 / やや低 / 普通 / 高 / 最高 | |
録画フレームレート | 1-30fps/ カメラ毎 合計120fpsのフル動画録画可 | |
録画再生 | 全チャンネル同時再生可能 | |
録画バックアップ | USB / ネットワーク経由によるバックアップ ※専用ファイル形式又はAVI形式 |
|
ネットワーク | ネットワークコントロール | ブラウザ (日本語) による閲覧 ※Windows XP以上 / Mac OSは非対応 リアルタイム映像確認 / 再生 / パソコンへバックアップ 設定変更 / PTZコントロール |
ライブ表示解像度 | 1080P / 720P / CIF / 最大7fps | |
対応ネットワーク | RJ-45 10/100M Ethernet | |
DDNS | フリーDDNSサービス付 | |
プロトコル | TCP/IP / PPPoE / DHCP | |
Eメール送信機能 | 動体検知時 / ビデオロス時 / アラーム入力時 | |
対応スマートフォン | iPhone / Android | |
機能 | スケジュール録画 | 各チャンネル毎に曜日・時間指定での録画設定が可能 |
動体検知録画 | 録画時間:5秒 / 10秒 / 20秒 / 30秒 / 60秒 / 120秒 検知感度:1~8 検知エリア:横22×縦15から設定可能 |
|
再生操作 | 再生 早送り(2倍 / 4倍 / 8倍 / 16倍) 早戻し(8倍 / 16倍 / 32倍) 一時停止 スロー再生(1/2、1/4倍速) デジタルズーム |
|
PTZコントロール | 使用可能 | |
PTZプロトコル | PELCO-D / PELCO-P | |
事前録画時間 | 5秒 / 10秒 / 15秒 / 20秒 / 25秒 / 30秒 | |
プライバシーマスク | 各カメラ毎に3エリアまで可能 | |
カメラタイトル | 12文字まで(英数字) | |
HDD | SATA 高耐久 2TB HDD 搭載 ※最大4TBまで対応 |
|
操作インターフェイス | 本体操作パネル / USBマウス | |
USBインターフェイス | USB2.0 ×2 (USBフラッシュメモリー / USBマウス用) | |
使用言語 | 日本語 / 英語対応 | |
動作温度 | 0~40度 | |
電源 | DC12V 3A (最大20W) | |
寸法(mm) | 275(W)×230(D)×75(H) | |
重量 | 約1.65kg(HDD未搭載状態) | |
同梱内容 | YKS-MHR0420AHD本体 ACアダプター/ACコード USB光学式マウス 取扱説明書(製品保証2年) |
※製品の品質改善の為、予告なく仕様が変更となる場合がございます。
※一部掲載画像は旧モデル「YKS-MHR0410AHD」の画像を使用しております。
