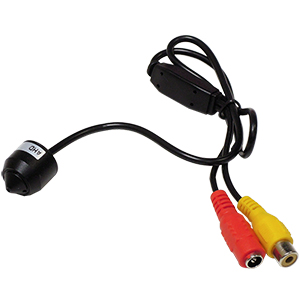

130万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0134MPの製品詳細

130万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0134MP

130万画素AHDコインサイズ超小型ピンホールカメラ
コインサイズの超小型ピンホールカメラ!

型番:YKS-AHD0134MP

価格:¥9,800(税込) カートに入れる
(購入数はカート内で設定して下さい)

130万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0134MP 主な機能と特徴

HD画質での監視を手軽に実現

YKS-AHD0134MPは監視映像を手軽にHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの小型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

1.3メガピクセルCMOSイメージセンサー搭載

YKS-AHD0134MPは1/4インチ1.3メガピクセルCMOSイメージセンサーを搭載しています。130万画素の高精細映像での撮影が可能です。アナログ防犯カメラ映像では確認し切れなかった細かな部分も、より鮮明に映し出すことができます。

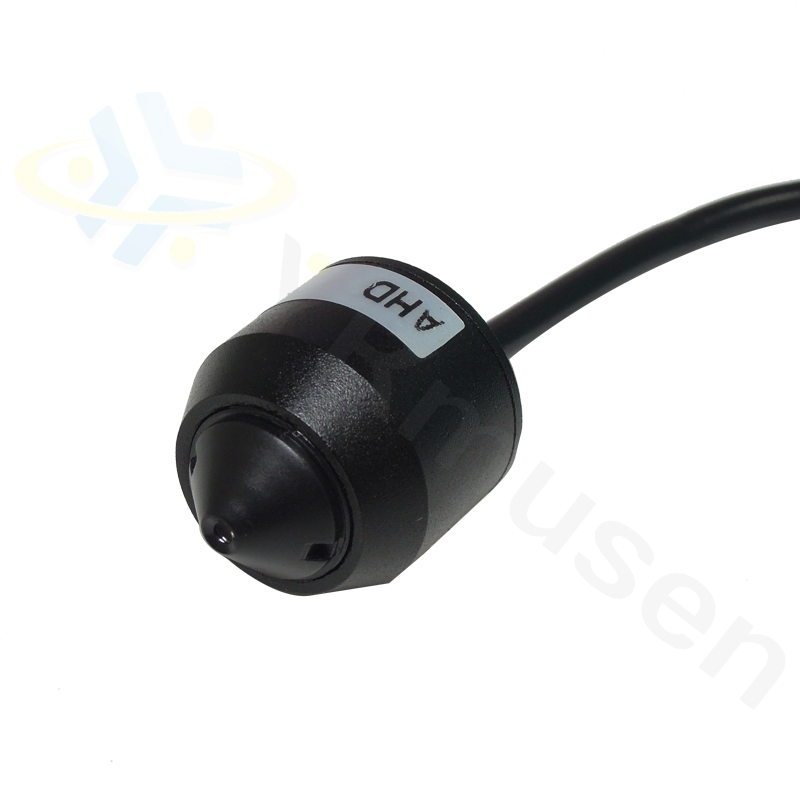

コインサイズの超小型ボディにコーン型ピンホールレンズを採用

YKS-AHD0134MP 直径18mmのコインサイズの超小型ボディに秘匿性の高いピンホールレンズを採用

YKS-AHD0134MPは直径18mm×奥行20mmのコインサイズの超小型カメラです。
レンズにはf3.7mmのコーン型ピンホールレンズを採用することで、
レンズ部分の露出を極限まで抑えることができ、秘匿性を高めた監視を行うことが可能です。

※直径がコインサイズとなります。奥行は本体サイズで20mm、
 ケーブル部分を含めると無理の無い曲げ角度で奥行き30mm程度でお考えください。

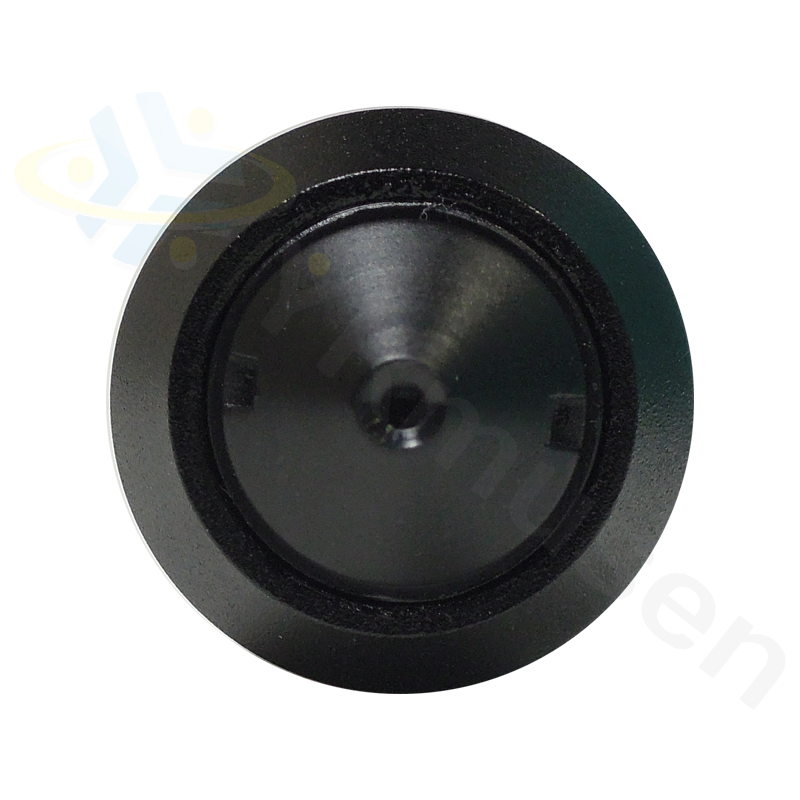

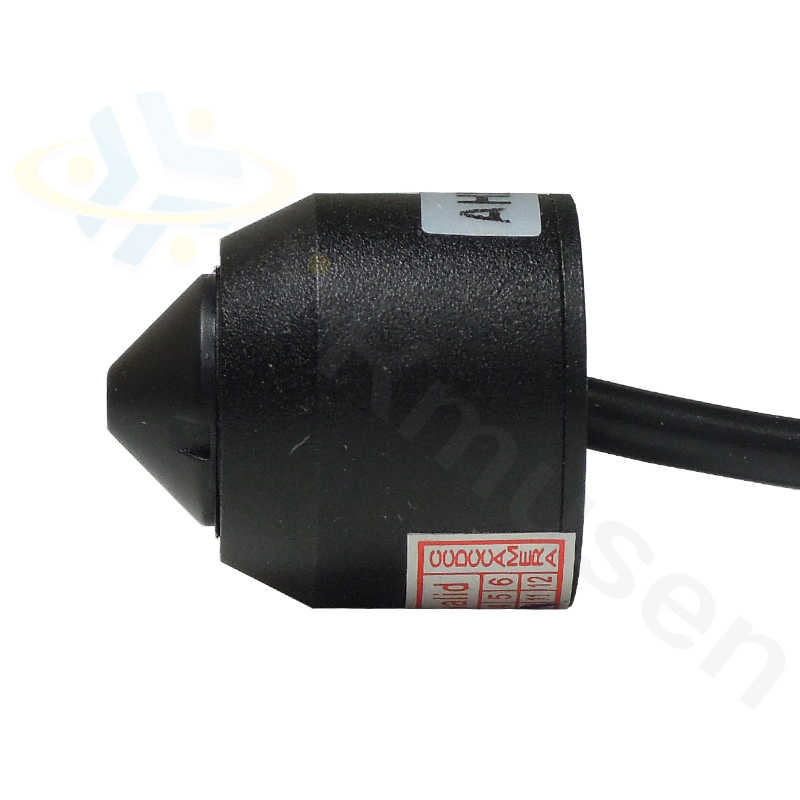

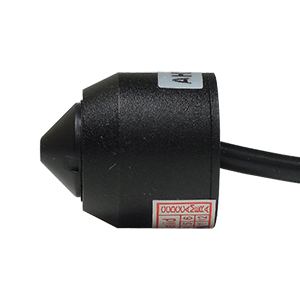

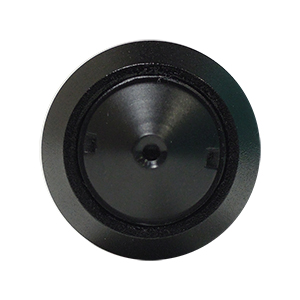

本体前面・側面

YKS-AHD0134MP 本体前面 / 直径18mm YKS-AHD0134MP 本体側面 / 奥行20mm

YKS-AHD0134MPは直径18mm、奥行きは20mmの超小型カメラです。
非常にコンパクトな作りの筐体なので、カメラ部分を目立たせることなく、
秘匿性の高い監視撮影を行うことができます。

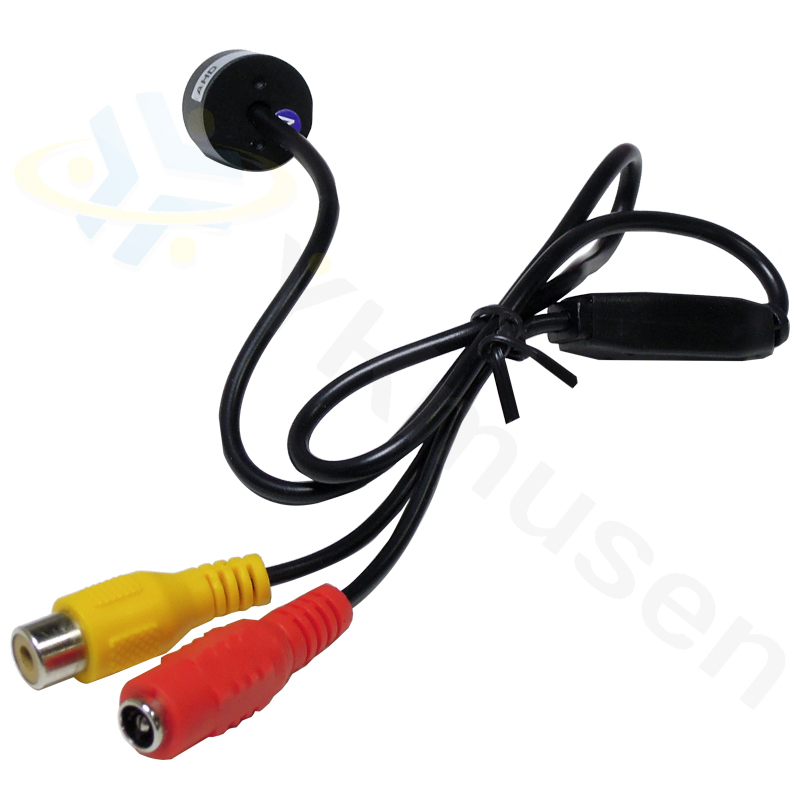

本体背面 接続部分

YKS-AHD0134MP 本体背面・接続部分

本体背面から写真のようにケーブルが出ます。
カメラ部分から分岐部分までは約370mm、分岐部分から端子末尾までは約130mm、合計ケーブル長は約500mm程度になります。末尾で電源入力端子と映像出力端子(RCA)に分岐します。コネクタはRCA端子となりますが、RCA端子からBNC端子に変換する変換コネクタ(RCAP-BNCJ)を付属サービス致しております。

YKS-AHD0134MPで撮影した実際の画像

YKS-AHD0134MPで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、PCのキャプチャー機器を使用して取り込んでいます。カメラ本来の解像度は1280×960となりますが、取り込みは1920×1080で行いました。それでも十分な画質で取り込み出来ていると思います。

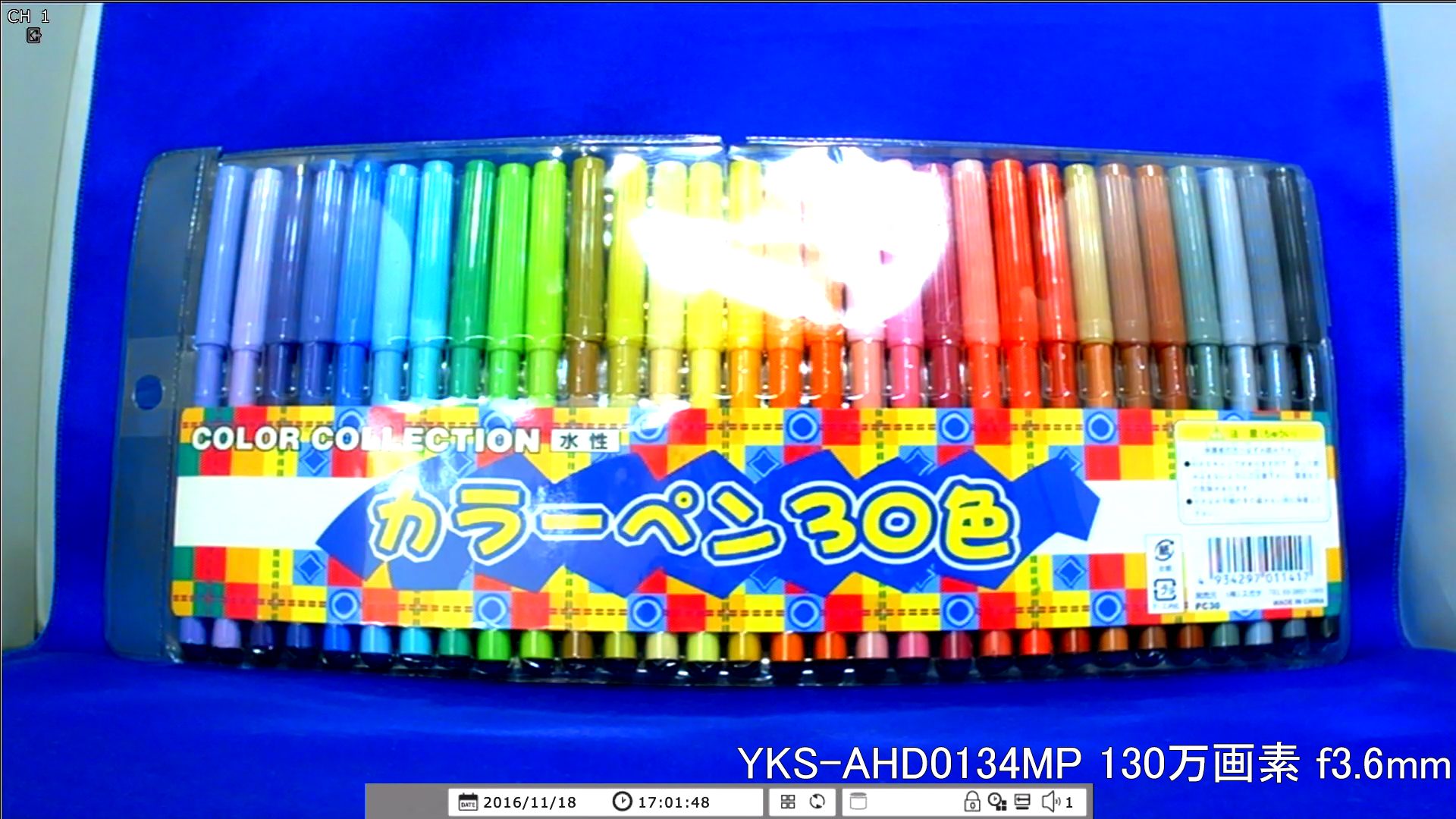

 カメラから約40cm離れた被写体を撮影
YKS-AHD0134MP カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f3.7mmの標準的な画角のレンズを搭載していますが、イメージセンサーのサイズが1/4インチの為、1/3インチは1/2.8インチのイメージセンサーと比較して画角が狭くなります。水平画角は約53度程度なので、広角撮影ではないことをご承知下さい。画質に関しては色合い、輪郭共にはっきりと出ており、映像も明るく、良質な撮影が出来ています。

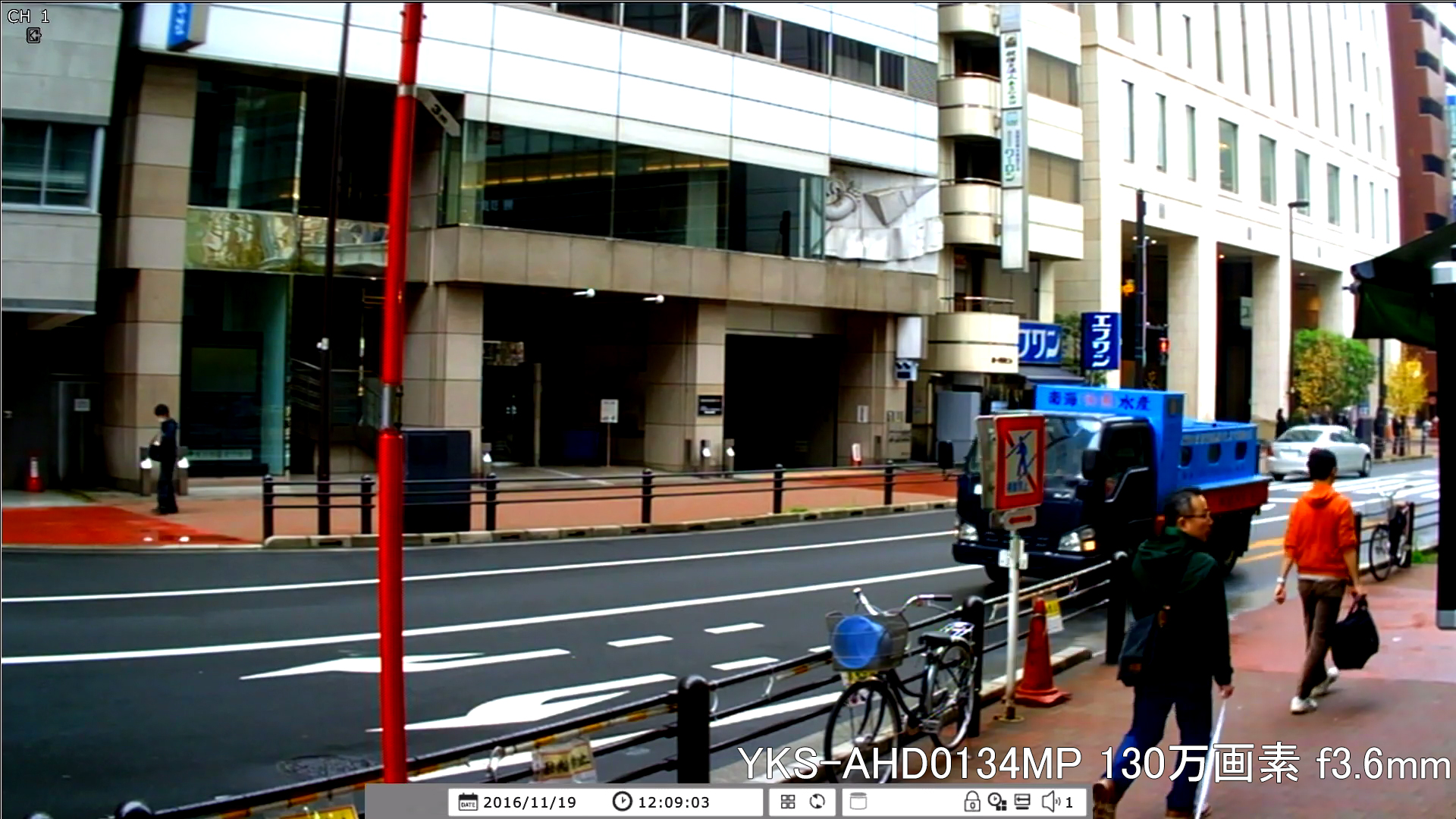

 事務所外を撮影(屋外)
YKS-AHD0134MP 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
雨天時に撮影しました。飛び切り綺麗、という訳ではありませんが、720p解像度という点とカメラサイズ、ピンホールレンズという点を考慮すれば、十分な画質で撮影出来ていると思います。
 カメラから約40cm離れた被写体を約15Luxの照度で撮影
YKS-AHD0134MP カメラから約40cm離れた被写体を約15Luxの照度で撮影 (画像をクリックすると原寸の画像を表示します)
15Lux(やや薄暗い事務所内)で撮影をしました。低照度撮影の部類には入りますが、この時点では良好な撮影が出来ています。
 カメラから約40cm離れた被写体を約5Luxの低照度下で撮影
YKS-AHD0134MP カメラから約40cm離れた被写体を約5Luxの低照度下で撮影 (画像をクリックすると原寸の画像を表示します)
5Lux以下の低照度下で撮影をしましたが、ノイジーな映像となりました。仕様では最低被写体照度は0.03Luxとなりますが、実用性では5Lux程度までが限界と感じます。YKS-AHD0134MPは電子感度アップ機能を搭載していない為、低照度下での撮影は苦手のようです。多少薄暗い程度の場所であれば撮影可能ですが、良好な撮影をするにはある程度の照度が得られる環境下での使用を推奨致します。

130万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0134MP のご紹介

YKS-AHD0134MPはAHD(Analog High Defenition)防犯・監視カメラシステムのコインサイズ超小型カメラです。本体は直径18mm、奥行き20mmのコンパクトな筐体になっており、防犯カメラを目立たせずに設置したいに場合に適します。また、レンズはf3.7mmのコーン型ピンホールレンズを採用し、レンズ部分の露出を極限まで抑えた秘匿性の高い監視撮影を行うことができます。

具体的な性能面では、イメージセンサーには1/4インチ130画素のHD CMOSイメージセンサーを搭載し、1280×960解像度のHD画質での撮影が可能です。出力解像度は1280×720の720pとなり、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。
レンズにはf3.7mmのコーン型ピンホールレンズを採用することで秘匿性を高めた撮影に対応します。

なお、YKS-AHD0134MPは1/3インチや1/2.8インチではなく、1/4インチのイメージセンサーを搭載している関係で、同一焦点距離のレンズを搭載した1/3インチモデル等と比較して画角が狭くなります。水平画角は約53度と広角撮影とはなりませんが、逆にある程度離れた被写体でも良好に撮影できるメリットはあります。

次に機能面では、電子アイリスやAGC、3DNR等の機能を自動搭載しているので、ある程度の映像補正機能は備わっており、明るい環境下での撮影は良好な状態で撮影ができます。但し、OSD機能を搭載していないので、細かな設定を行うことは出来ず、電子感度アップ機能も備えていない為、低照度下での撮影は苦手としています。

実際に撮影を行った印象としては、720p画質ということもあり、屋内、屋外を問わず十分な照度が得られる環境下では良好な撮影ができました。反面、低照度下での撮影はやはり苦手の様で、照度が5Luxを下回るとノイズの出かたが酷くなり、0.1Luxでは真っ暗で何も映りませんでした。その為、最低被写体照度は3Lux~5Lux以上でお考えいただき、多少照明を絞った事務所などでは撮影可能ですが、豆電球のみでの照度では撮影は出来ませんのでご注意下さい。

YKS-AHD0134MPは先述の通りネガティブな面もありますが、コインサイズの超小型という筐体サイズ、ピンホールレンズという点を加味した場合、十分な撮影能力はあると思います。低照度下での撮影には不向きですが、ある程度の照明が得られる環境下で、なおかつ防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したAHD防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品はAHD1.0出力専用モデルとなります。通常のアナログビデオ入力(CVBS)には接続することはできませんので、映像確認を行うにはAHD対応モニターを使用するか、AHD監視用デジタルレコーダーと組み合わせてご使用下さい。

※AHD防犯・監視カメラの録画するには※
本製品はAHD1.0出力専用モデルとなりますので、AHD1.0以上(AHD2.0含む)に対応したAHD監視用デジタルレコーダーをご使用いただく必要があります。

130万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0134MP 製品仕様

信号方式 AHD1.0
イメージセンサー 1/4インチ 1.3メガピクセルHD CMOSイメージセンサー
画素数 1280×960(1.3メガピクセル)
走査方式 プログレッシブスキャン
最低被写体照度 0.03Lux ※実際は1Lux~以上の照度が必要です
OSD機能 非搭載
S/N比 52dB以上(AGC ON)
シャッタースピード 自動 / 1/30~1/50000
AGC 自動(ON)
ホワイトバランス ATW
3DNR 搭載(常時ON)
映像出力 RCA(AHD1.0方式)※CVBS切替は備わっておりません
レンズ f3.7mm / ピンホールレンズ
電源 DC12V / 消費電流 約90mA
動作温度・湿度 -10~50℃ / 95%RH以下
外形寸法(mm) 直径18×奥行20 ※ケーブル長500mm
重量 カメラ約25g
同梱内容 YKS-AHD0134MP カメラ本体
DC12V-ACアダプター
RCAP-BNCJ
簡易取扱説明書・製品保証書(保証期間1年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

130万画素AHDコインサイズ超小型ピンホールカメラ YKS-AHD0134MP オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

YKS-AHD0134MPには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
