140万画素AHD防雨型不可視赤外線搭載防犯カメラ MTW-S320AHDの製品詳細

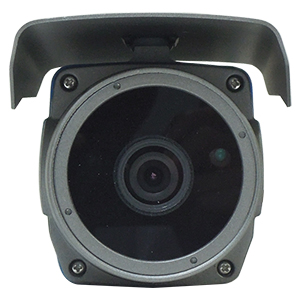

140万画素AHD防雨型不可視赤外線搭載防犯カメラ
赤く光らない不可視型赤外線投光器搭載モデル！

型番：MTW-S320AHD

※販売終了しました。ありがとうございます。

→MTW-S320AHD 主な機能と特徴
→MTW-S320AHD のご紹介
→MTW-S320AHD 製品仕様
→MTW-S320AHD オプション品

140万画素AHD防雨型不可視赤外線搭載防犯カメラ MTW-S320AHD 主な機能と特徴

HD画質での監視を手軽に実現

MTW-S320AHDは監視映像を手軽にHD画質化することができるAHD（Analog High Definition）防犯・監視カメラシステムの屋外用バレット型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製1.4メガピクセルCMOSイメージセンサー搭載

MTW-S320AHDはSONY製1/3インチ1.3メガピクセルCMOSイメージセンサーを搭載しています。130万画素の高精細映像での撮影が可能です。水平解像度も1000TVL以上の高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

不可視型赤外線投光器を搭載

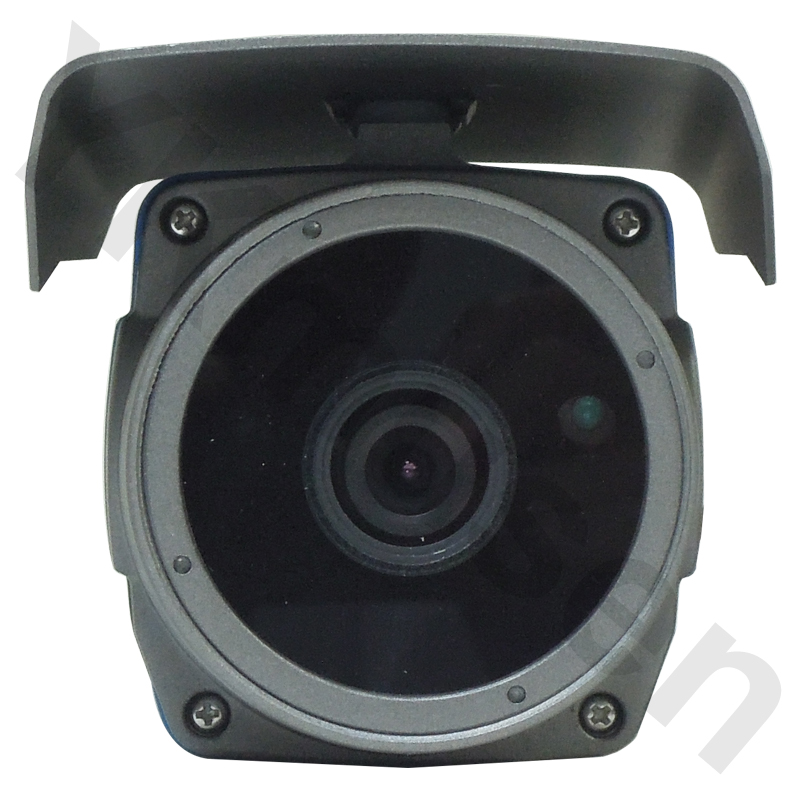

MTW-S320AHDは本体前面部に赤外線波長940nmの不可視型赤外線投光器を搭載しています。赤外線を搭載することで、最長10mまでの夜間撮影に対応します。さらに、赤外線投光器は不可視型なので赤外線発光部分が赤く光るのを抑え、目立たずに監視することが可能です。

True Day&Night 機能搭載

MTW-S320AHDはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

IP66防水性能

MTW-S320AHDはは防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

※コネクタ接続部分は防水ではありません。

OSD機能搭載

MTW-S320AHDはOSD(オンスクリーンディスプレイ)機能を搭載しています。

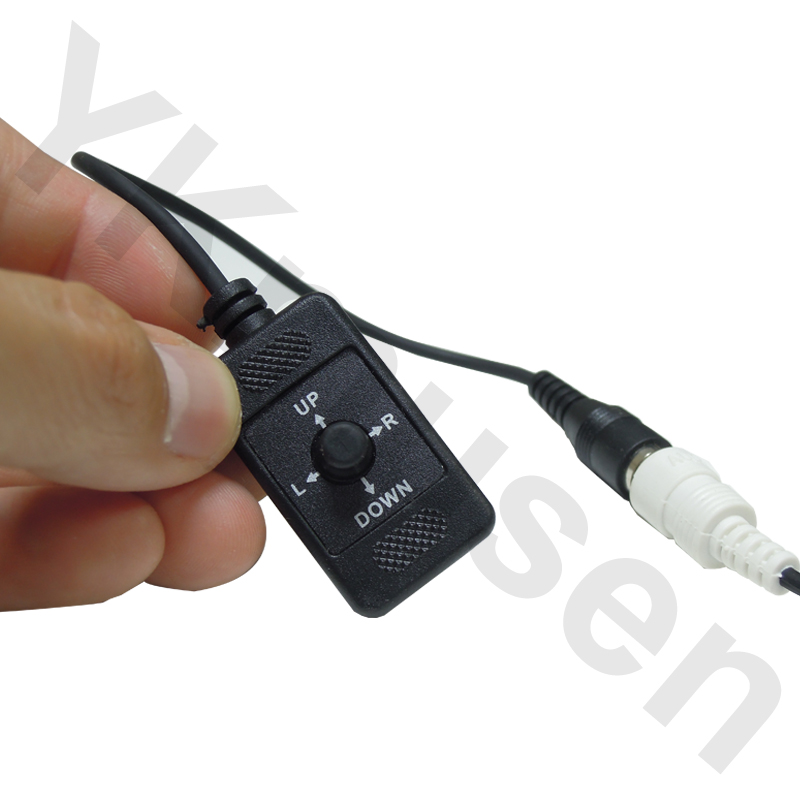

付属のOSD操作スイッチを取り付けることでOSD機能を利用することができ、
多彩な機能をモニター画面を見ながら、設定することが出来ます。

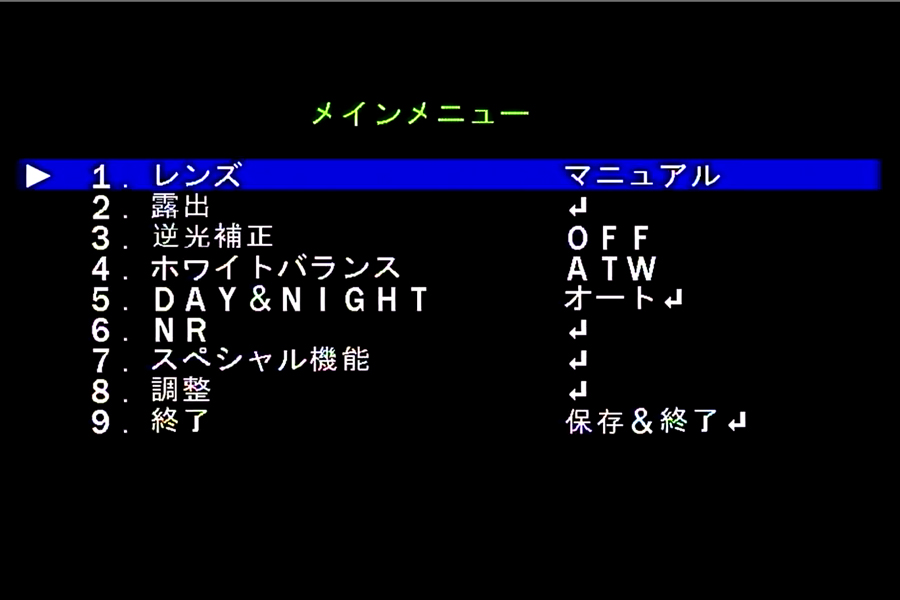

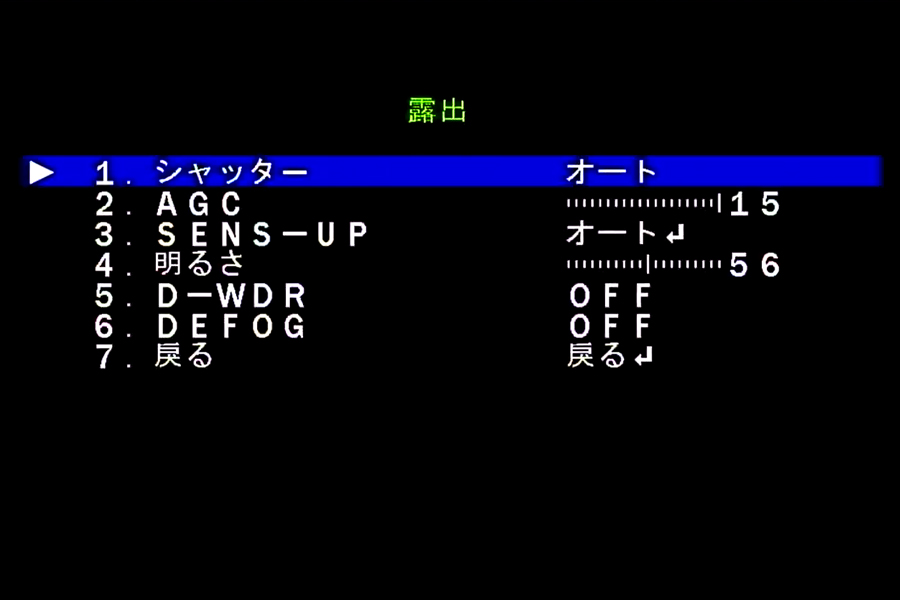

▲メイン設定画面 本体のメイン設定画面です。	▲露出・シャッター速度設定画面 シャッタースピードやSENS－UP、D-WDR設定画面。

CVBS（アナログ映像）出力対応

MTW-S320AHDは本体のOSDボタン操作により、CVBS（アナログ映像）出力とAHD出力の切り替えが可能です。これにより、施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

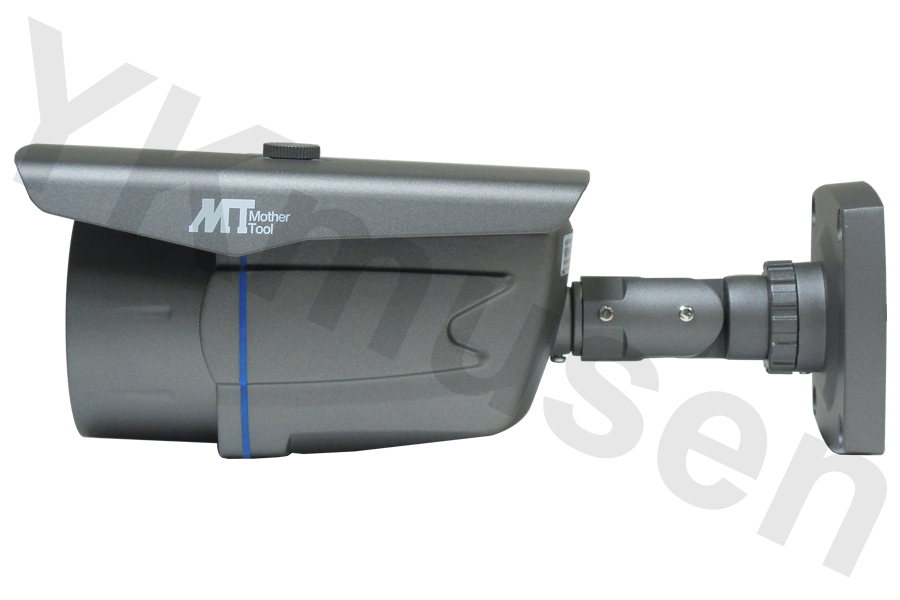

本体側面

MTW-S320AHDは奥行き140mm（本体部分 / ブラケットを90度曲げた状態で含めると約197mm）、高さ70mm（本体部分）、幅65mmの中型サイズ筐体を採用しています。大きすぎず、小さすぎず、適度な筐体サイズは防犯威嚇効果をほどよく得られる防犯カメラのデザインに仕上がっています。ブラケット一体型となり、構造上、壁面設置専用になります。

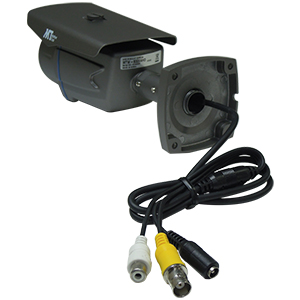

本体背面・接続部分

本体背面からケーブルが出力されます。ケーブル長はコネクタ先端部まで約76cmになります。末尾で電源入力端子と映像出力端子（BNC）、OSD操作リモコン接続端子に分岐します。

MTW-S320AHDで撮影した実際の画像

MTW-S320AHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

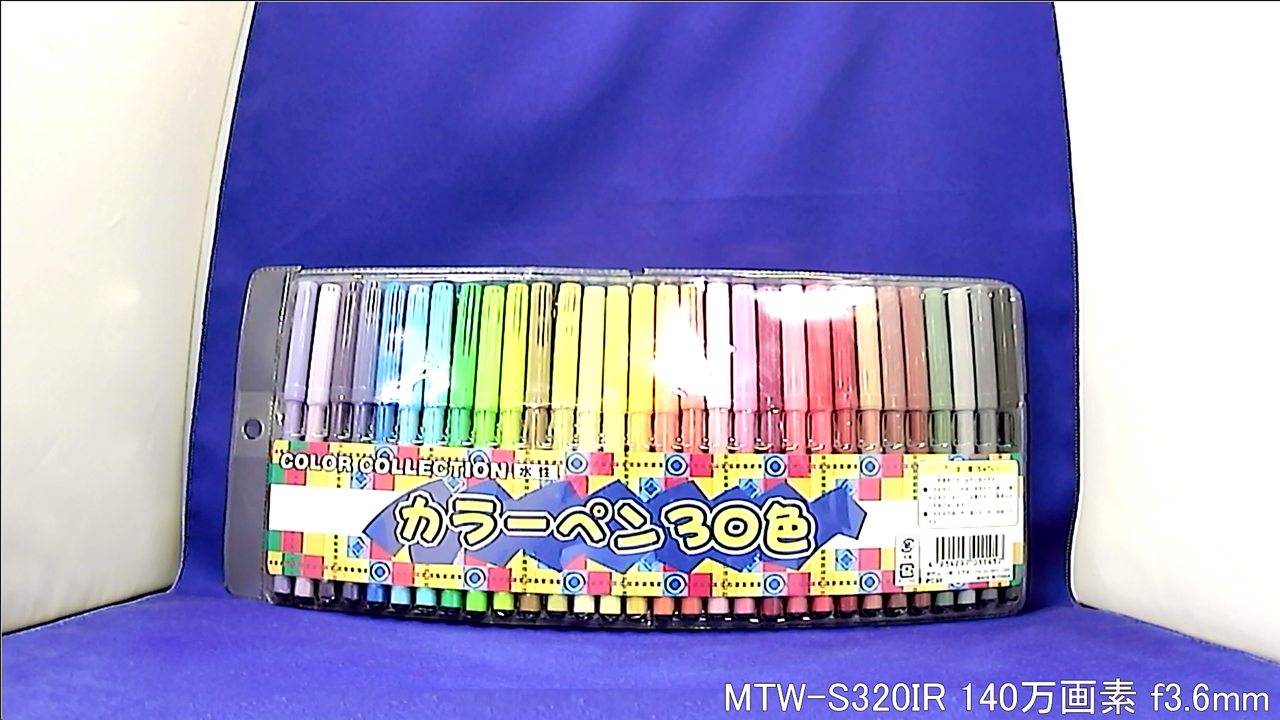

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

やや明るめの映像ですが、映像自体の色合いは良いです。 輪郭もはっきりと出ており、高画質に撮影ができます。

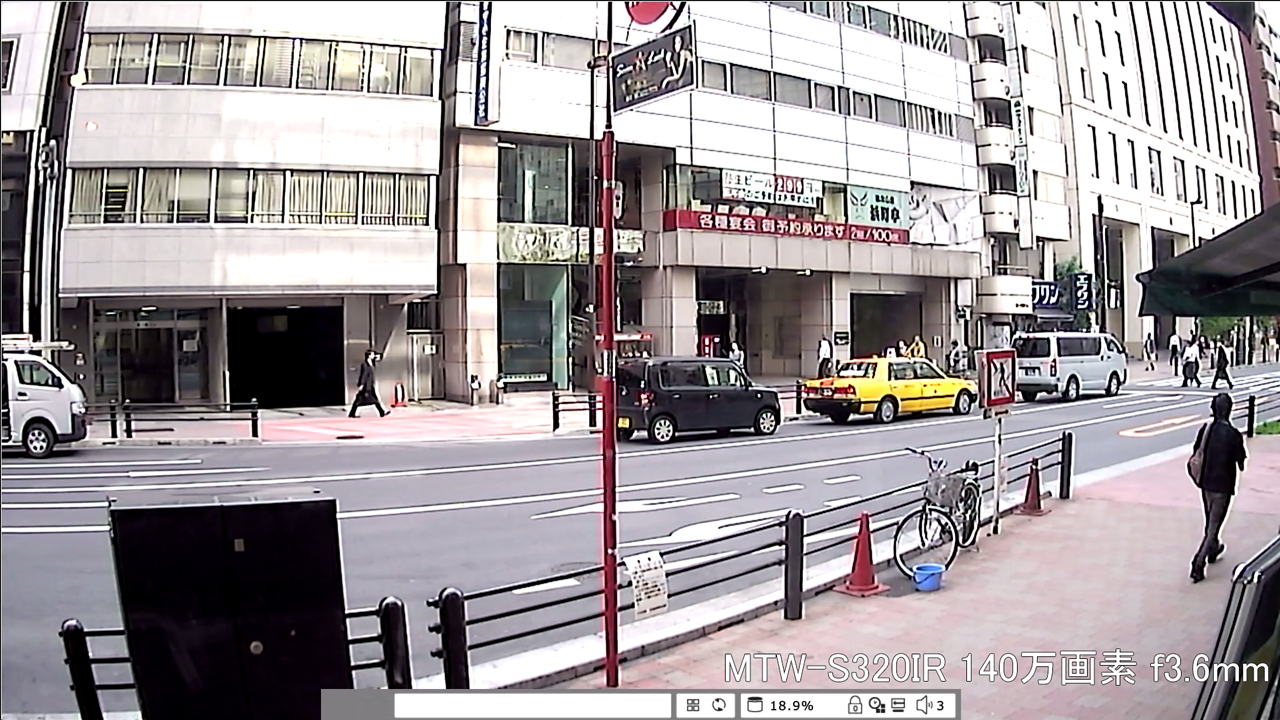

事務所外を撮影

(画像をクリックすると原寸の画像を表示します)

事務所前の屋外を撮影しました。 全体的な映像の質は良好です。

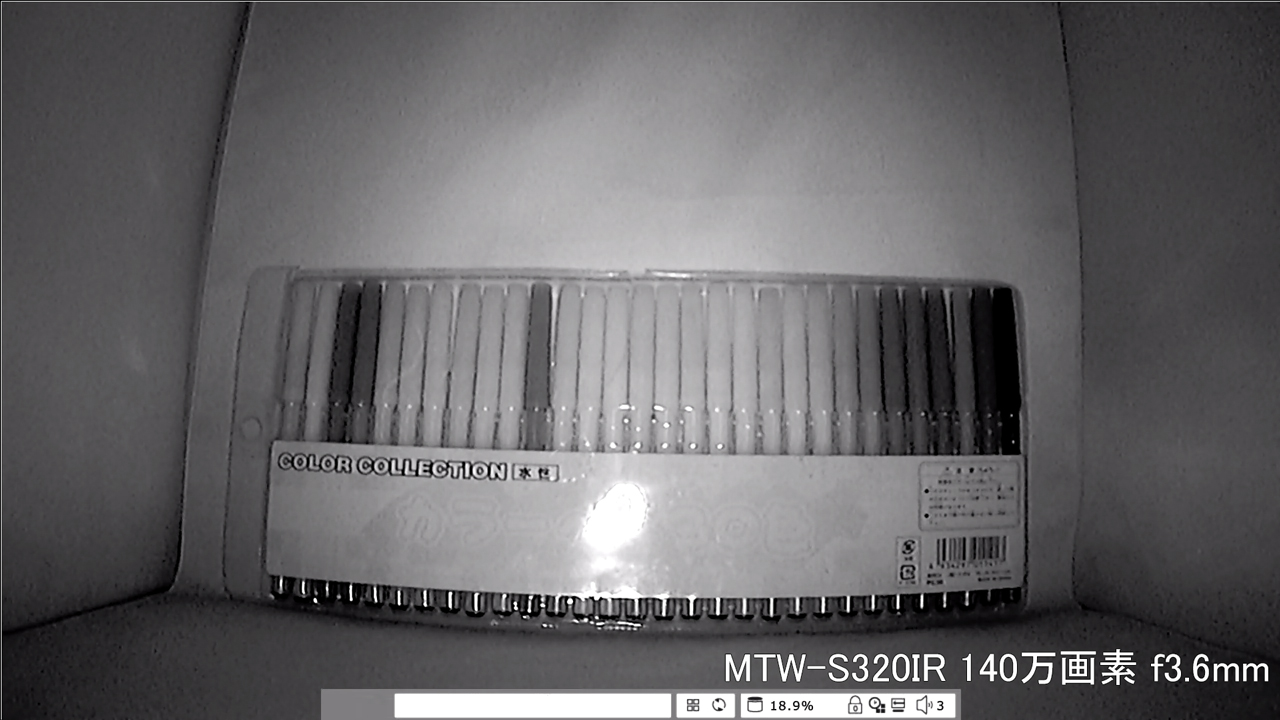

カメラから約40cm離れた被写体を暗視撮影(真っ暗)

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載している為、問題無く撮影できます。 サンプル画像では近距離撮影となりますが、スマートIR機能により、白飛びを抑えています。

MTW-S320AHDはAHD（Analog High Defenition）防犯・監視カメラシステムの防雨型赤外線搭載防犯カメラです。本体前面部に赤外線投光器を搭載し、夜間でも最大約10mまでの撮影が可能です。また、搭載する赤外線は赤外線波長940nmの不可視型赤外線LEDを採用しており、赤外線発光部分が赤く光るのを抑え、目立たずに監視することが出来ます。
筐体は大きすぎず、小さすぎず、適度に防犯威嚇効果を得られるスマートなデザインの筐体を採用し、本体はIP66防水規格に準拠した防水性能を備えており、屋外雨ざらしの環境下への設置にも対応します。

具体的な性能面では、イメージセンサーにはSONY製1/3インチ140画素のCMOSイメージセンサーを搭載し、出力解像度は1280×720の720pとなります。また、水平解像度は1000TVL以上の高解像度なので、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。
さらに、低照度下での監視に対応させる為、ICR機構を採用したTrue Day&Night機能を採用し。本体前面部に赤外線LEDを搭載することで、昼は鮮明なカラー映像で監視を行い、低照度下では白黒映像に切り替え、赤外線を照射させ低照度下でも安定した明るい映像で監視を行うことを可能にします。赤外線照射距離は不可視型赤外線を搭載している為、赤外線照射はやや弱く、最大10m程度の照射となりますので、カメラから被写体まで7m以内程度の距離が推奨監視範囲となります。

機能面では、OSD機能により、モニター画面を見ながらカメラ撮影機能の調整が可能で、低照度撮影時のノイズを軽減させるDNR機能や明暗差の激しい環境下での撮影時に役立つD-WDR機能等を備え、撮影を行う上での必要な機能を備えています。このほか、プライバシーゾーン機能やミラー機能（上下左右反転）等も備えており、監視撮影を行う上で充実した機能を搭載しています。

MTW-S320AHDは中型サイズの屋外設置対応防犯カメラなので、屋外の駐車場や建物周囲の監視に効果を発揮します。また、一般的な赤外線搭載の屋外用防犯カメラでは、夜間監視時に赤外線発光部分がぼんやり赤く光る為、カメラの存在が分かり易くなりますが、MTW-S320AHDは赤外線LEDが肉眼では確認できないモデルの為、目立たせずに夜間監視したい場合に活躍が期待できるHD画質AHD屋外用防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
AHD防犯・監視カメラは通常のアナログビデオ入力（CVBS）には接続することはできませんが、MTW-S320AHDは映像出力方式をCVBS（アナログ映像）とAHDの2つの方式で切替が可能です。カメラ施工時、画角調整や各設定を行うには映像出力をCVBSに切り替え、一般的なモニターで確認をして、録画を行う際はAHDに切り替え、AHD監視用デジタルレコーダーに入力させてHD画質による録画を行うことができます。

※AHD防犯・監視カメラの録画するには※
AHD監視用デジタルレコーダーをご使用いただく必要があります。

140万画素AHD防雨型不可視赤外線搭載防犯カメラ MTW-S320AHD 製品仕様

イメージセンサー	SONY製 1/3インチ 1.4メガピクセル CMOSイメージセンサー
画素数	1305×1049（出力解像度：1280×720）
レンズ	f3.6mm（水平画角：約67°）
逆光補正機能	BLC / HSBLC
ワイドダイナミック	D-WDR
同期方式	内部同期
映像出力端子	BNC-J
最低被写体照度	0.01Lux
S/N比	50dB（AGC OFF）
デイナイト機能	オート / カラー / 白黒 / EXT
オートゲインコントロール	ON 0～15 / OFF
ホワイトバランス	AWB / ATW / AWC / 室内 / 屋外
シャッタースピード	1/60～1/50,000秒
ノイズリダクション機能	2D-DN / 3D-DNR
カメラタイトル表示	最大15文字
プライバシーマスク機能	4か所任意設定
画像反転機能	左右反転
赤外線照射距離	最長約10m ※暗所で良好に撮影が可能な距離は半分程度でお考え下さい。
防水性能	IP66（防雨型）
電源 / 消費電流	DC12V / 最大約400mA
動作温湿度範囲	－10～40℃ / 30～80%RH（結露なきこと）
外形寸法(mm)	W65×H70×D140（197）
重量	約374g
同梱内容	MTW-S320AHDカメラ本体 取付ネジ一式 OSD操作リモコン DC12V-ACアダプター 防犯カメラ設置ステッカー 製品保証書（保証期間1年）

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

140万画素AHD防雨型不可視赤外線搭載防犯カメラ MTW-S320AHD オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
	ケーブル MTW-S320AHDには配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途お買い求め下さい。
