130万画素AHD防雨型赤外線搭載防犯カメラ MTW-3584AHDの製品詳細

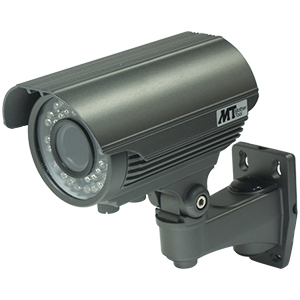

130万画素AHD防雨型赤外線搭載防犯カメラ MTW-3584AHD

130万画素AHD防雨型赤外線搭載防犯カメラ
VFレンズ搭載!赤外線搭載屋外用AHD防犯カメラ!

型番:MTW-3584AHD

※販売終了しました。ありがとうございます。

130万画素AHD防雨型赤外線搭載防犯カメラ MTW-3584AHD 主な機能と特徴

HD画質での監視を手軽に実現

MTW-3584AHDは監視映像を手軽にHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの屋外用バレット型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製1.3メガピクセルCMOSイメージセンサー搭載

MTW-3584AHDはSONY製1/3インチ1.3メガピクセルCMOSイメージセンサーを搭載しています。130万画素の高精細映像での撮影が可能です。水平解像度も1000TVL以上の高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

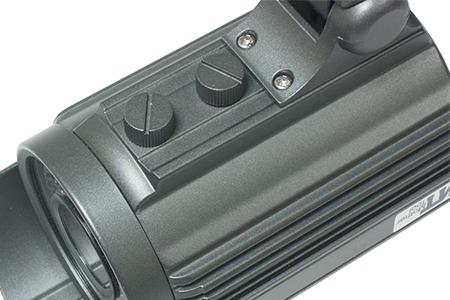

f2.8-12mmバリフォーカルレンズ搭載

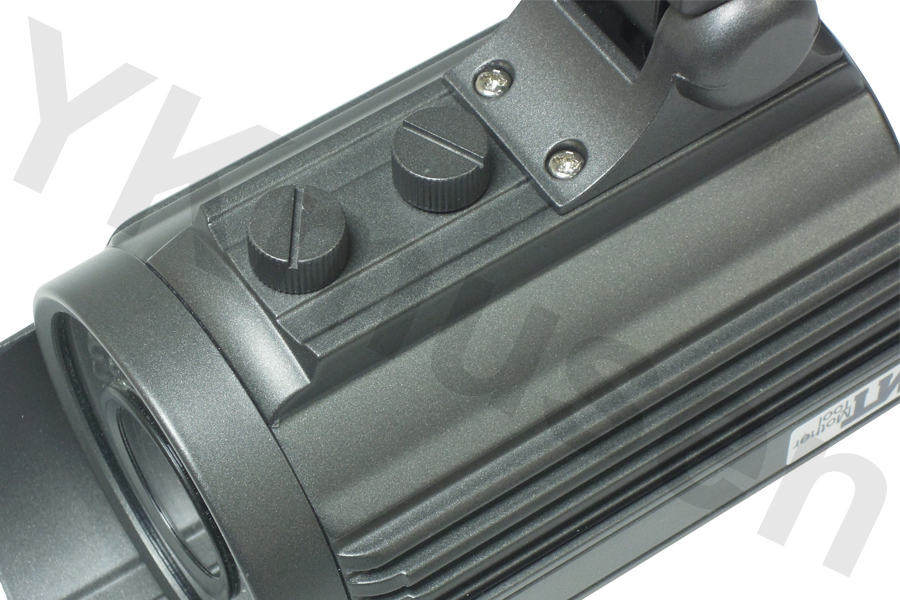

MTW-3584AHD バリフォーカルレンズ搭載

MTW-3584AHDはf2.8-12mmのバリフォーカルレンズを搭載しています。これにより設置環境に合わせたレンズ調整(画角調整)が可能です。また、レンズ調整は本体底部に備わっている二つの調整ボリュームで行うことが出来るので、レンズ調整の為にカバーを開ける必要が無く、簡単にレンズ調整を行うことができます。

True Day&Night 機能搭載

MTW-3584AHDはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

MTW-3584AHD デイモード(カラー映像)MTW-3584AHD ナイトモード(白黒映像)

赤外線投光器搭載

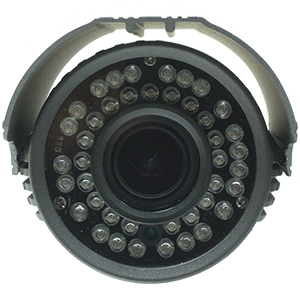

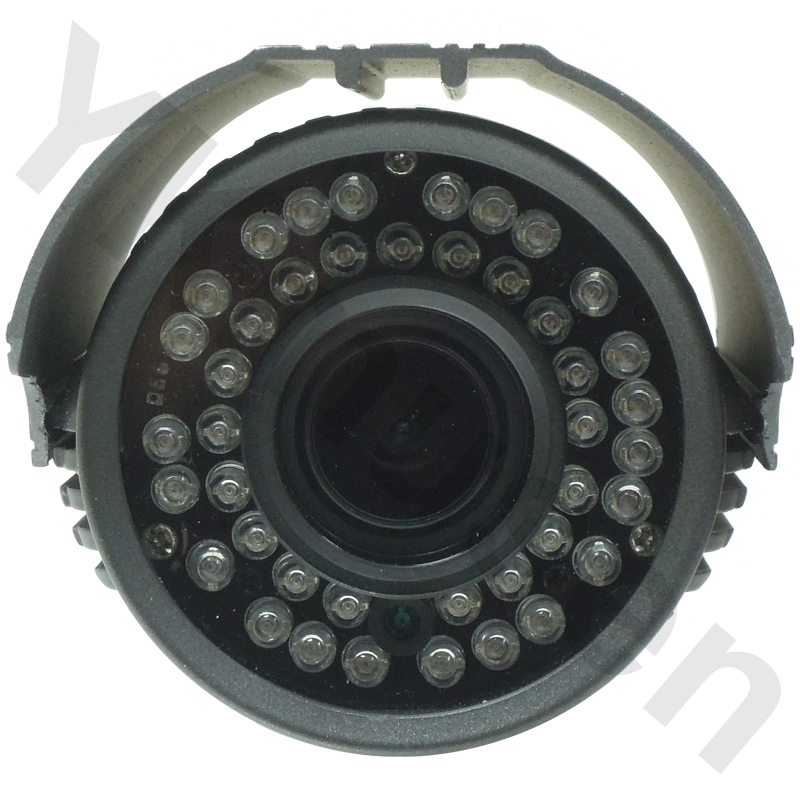

MTW-3584AHD 赤外線LED24個搭載で昼夜を問わず監視が可能

MTW-3584AHDは本体前面部に赤外線LEDを42個搭載し、低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約40mの照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

IP66防水性能

MTW-3584AHDは防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

※コネクタ接続部分は防水ではありません。

OSD機能搭載

MTW-3584AHDはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-HDW320IR セットアップメニュー画面 YKS-HDW320IR 露出・シャッター速度設定画面
▲メイン設定画面
本体のメイン設定画面です。
▲露出・シャッター速度設定画面
シャッタースピードやSENS-UP、D-WDR設定画面。

CVBS(アナログ映像)出力対応

MTW-3584AHDは本体のOSDボタン操作により、CVBS(アナログ映像)出力とAHD出力の切り替えが可能です。これにより、施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

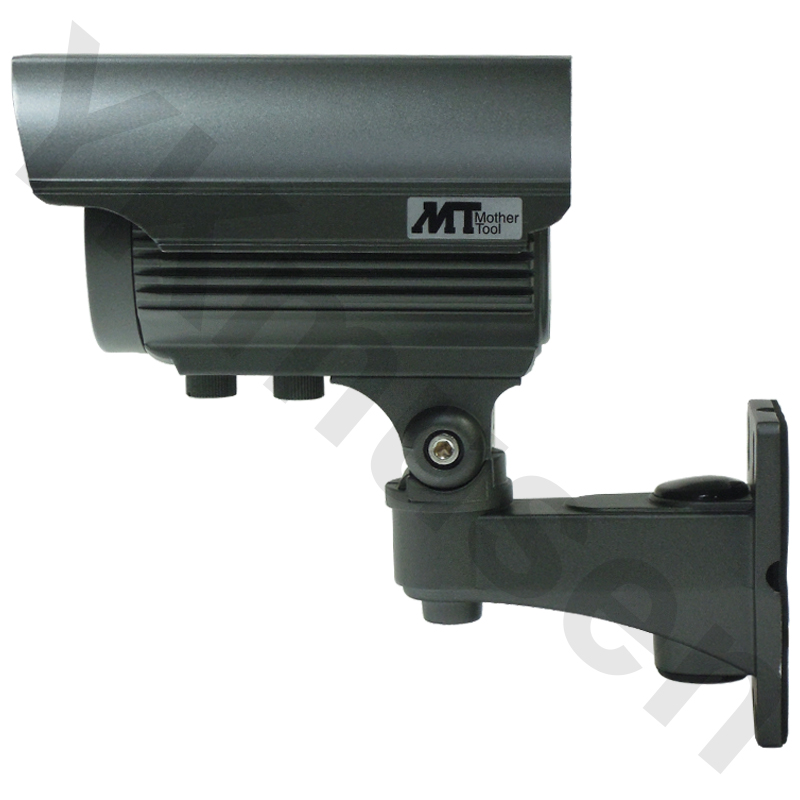

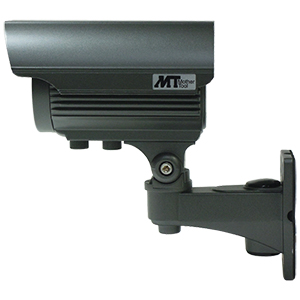

本体側面

MTW-3584AHD 本体側面

MTW-3584AHDは奥行き142mm(本体部分 / ブラケット含めると約180mm)、高さ70mm(本体部分)、幅84mmの中型サイズ筐体を採用しています。大きすぎず、小さすぎず、適度な筐体サイズは防犯威嚇効果をほどよく得られる防犯カメラのデザインに仕上がっています。
ブラケット一体型となり、構造上、壁面設置専用になります。

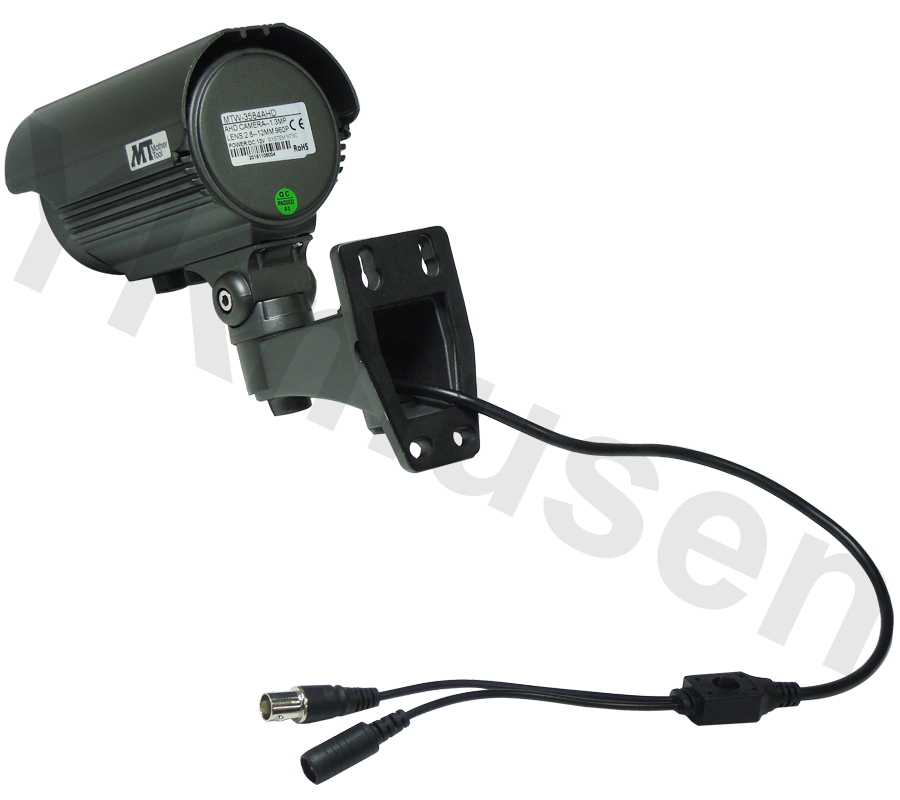

本体背面 接続部分

MTW-3584AHD 本体背面・接続部分

本体背面からケーブルが出力されます。ケーブル長はコネクタまで約50cmで、途中にOSD操作パネルがあり、末尾で電源入力端子と映像出力端子(BNC)に分岐します。

MTW-3584AHDで撮影した実際の画像

MTW-3584AHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

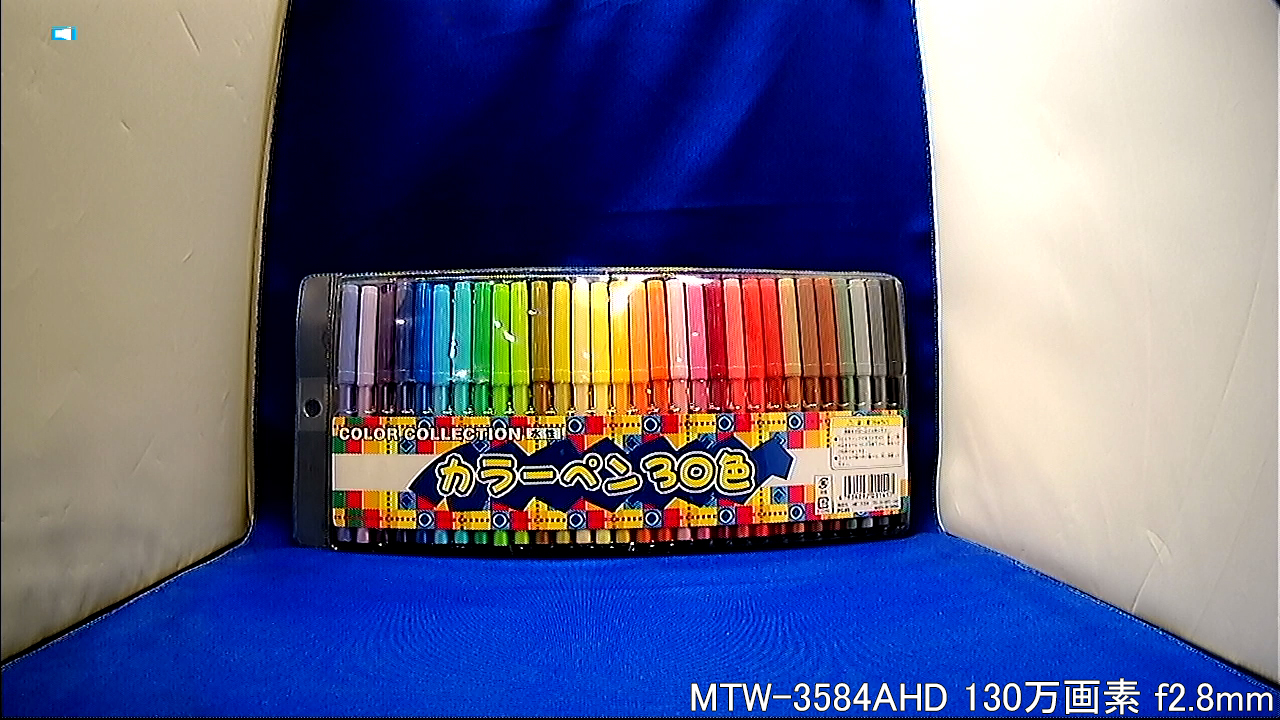

 カメラから約40cm離れた被写体を撮影
MTW-3584AHD カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f2.8mmで撮影をしました。
映像自体の色合いも良く、輪郭共にはっきりと出ており、高画質に撮影ができます。

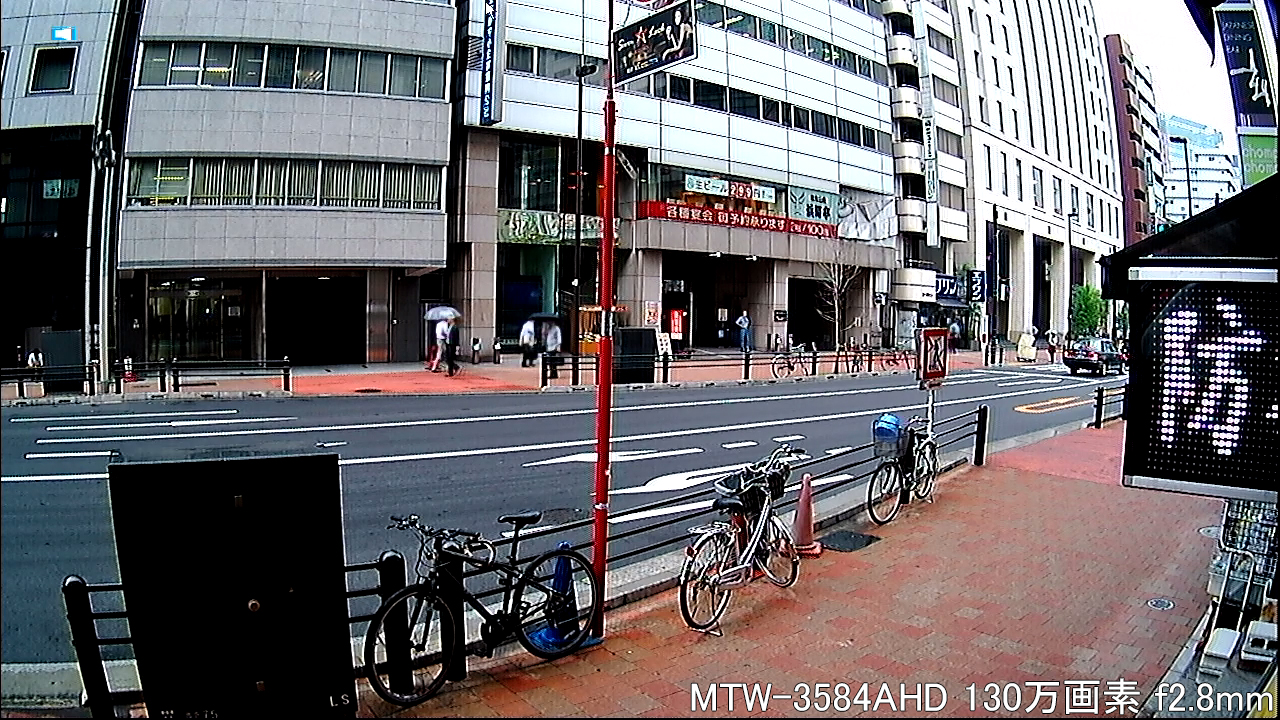

 事務所外を広角撮影(屋外)
MTW-3584AHD 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
f2.8mmにレンズを調整して広角撮影を行いました。
色合い、輪郭も良く、全体的に良好な撮影が出来ています。

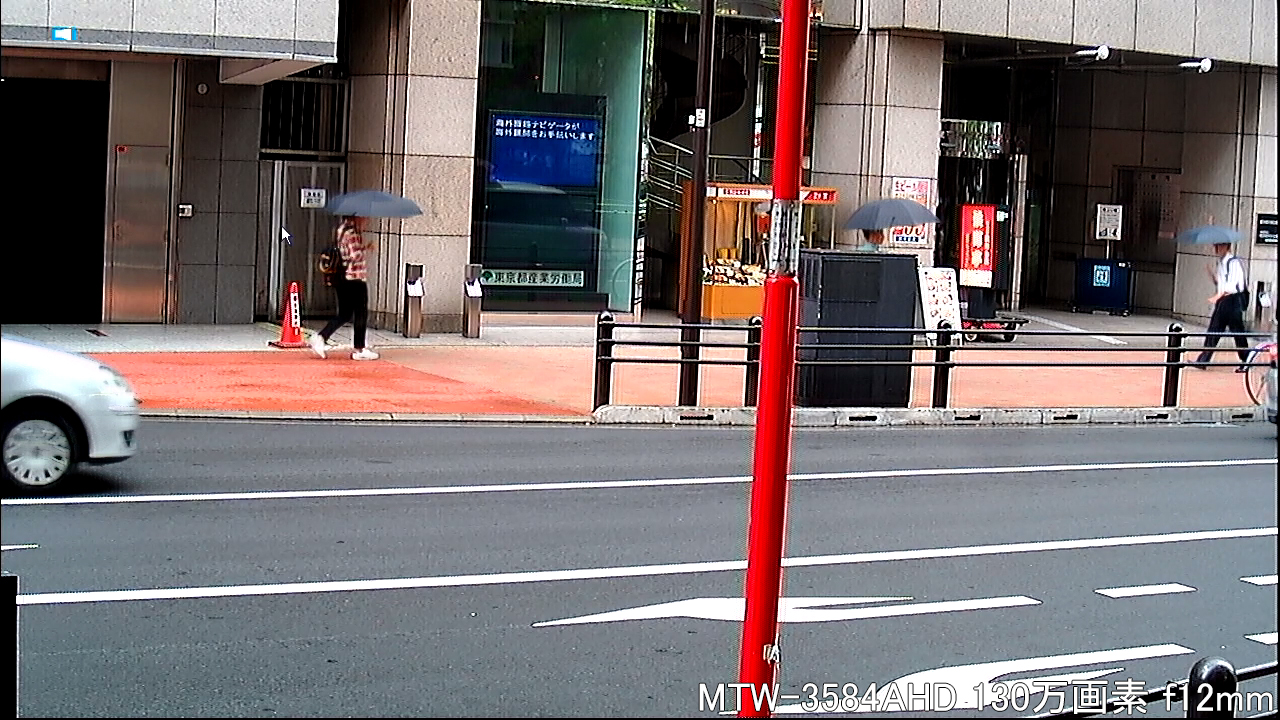

事務所外を望遠撮影(屋外)
MTW-3584AHD カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
f12mmにレンズを調整して望遠撮影を行いました。
望遠撮影時も良好な撮影が出来ています。

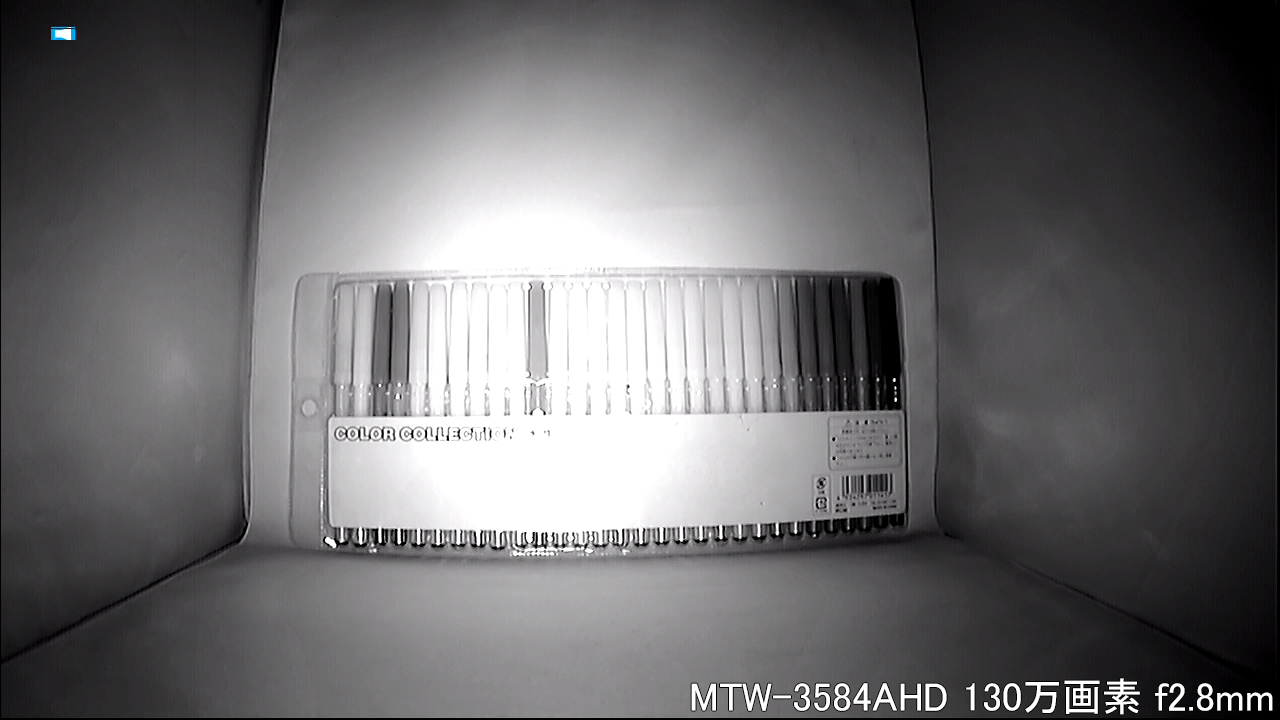

 カメラから約40cm離れた被写体を暗視撮影(ほぼ真っ暗)
MTW-3584AHD カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
赤外線投光器を搭載している為、問題無く撮影できます。
赤外線照射距離は最大40mと強力照射が可能ですが、スマートIR機能により、白飛びを抑えています。

130万画素AHD防雨型赤外線搭載防犯カメラ MTW-3584AHD のご紹介

MTW-3584AHDはAHD(Analog High Defenition)防犯・監視カメラシステムの防雨型赤外線搭載防犯カメラです。筐体は大きすぎず、小さすぎず、適度に防犯威嚇効果を得られるスマートなデザインの筐体を採用しています。本体はIP66防水規格に準拠した防水性能を備えており、屋外雨ざらしの環境下への設置にも対応します。また、本体前面部には赤外線LEDを42個搭載することで昼夜を問わず監視を行うことができ、レンズはf2.8-12mmの広角-望遠のバリフォーカルレンズを搭載し、設置環境に合わせた最適なレンズ調整が可能です。

具体的な性能面では、イメージセンサーにはSONY製1/3インチ130画素のCMOSイメージセンサーを搭載し、出力解像度は1280×720の720pとなります。また、水平解像度は1000TVL以上の高解像度なので、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。
さらに、低照度下での監視に対応させる為、ICR機構を採用したTrue Day&Night機能を採用し。本体前面部に赤外線LEDを42個搭載することで、昼は鮮明なカラー映像で監視を行い、低照度下では白黒映像に切り替え、赤外線を照射させ低照度下でも安定した明るい映像で監視を行うことを可能にします。
赤外線照射距離は最大で約40mの強力照射が可能なので、レンズ倍率を最大値のf12mmにした場合でも十分な明るさで撮影ができます。

機能面では、OSD機能により、モニター画面を見ながらカメラ撮影機能の調整が可能で、低照度撮影時のノイズを軽減させるDNR機能や明暗差の激しい環境下での撮影時に役立つD-WDR機能等を備え、撮影を行う上での必要な機能を備えています。このほか、プライバシーゾーン機能やミラー機能(上下左右反転)等も備えており、監視撮影を行う上で充実した機能を搭載しています。

MTW-3584AHDは中型サイズの屋外設置対応防犯カメラなので、屋外の駐車場や建物周囲の監視に効果を発揮します。屋外監視映像を手軽にハイビジョン化させたい場合にお奨めのHD画質防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
AHD防犯・監視カメラは通常のアナログビデオ入力(CVBS)には接続することはできませんが、MTW-3584AHDは映像出力方式をCVBS(アナログ映像)とAHDの2つの方式で切替が可能です。カメラ施工時、画角調整や各設定を行うには映像出力をCVBSに切り替え、一般的なモニターで確認をして、録画を行う際はAHDに切り替え、AHD監視用デジタルレコーダーに入力させてHD画質による録画を行うことができます。

※AHD防犯・監視カメラの録画するには※
AHD監視用デジタルレコーダーをご使用いただく必要があります。

130万画素AHD防雨型赤外線搭載防犯カメラ MTW-3584AHD 製品仕様

イメージセンサー SONY製 1/3インチ 1.3メガピクセル CMOSイメージセンサー
画素数 1280×960(出力解像度:1280×720)
水平解像度 1000TVライン以上
最低被写体照度 約0.01Lux/F1.2(赤外線照射内0Lux)
デイナイト機能 AUTO / COLOR / BW / EXT (ICR機能搭載)
赤外線照射距離 約15m / スマートIR機能搭載
(実用値は30~50%減らした数値でお考えください)
レンズ f2.8-12mm バリフォーカルレンズ
(水平画角:81°~23°)
逆光補正機能 オフ / BLC / HSBLC
ワイドダイナミックレンジ D-WDR搭載
同期方式 内部同期
S/N比 50dB(AGC OFF)
オートゲインコントロール ON 0~15 / OFF
ホワイトバランス AWB / ATW /AWC / INDOOR / OUTDOOR
シャッタースピード 1/50~1/50,000秒
ノイズリダクション機能 2D-DNR / 3D-DNR
カメラタイトル表示 最大15文字
プライバシーマスク機能 4か所任意設定
画像反転機能 上下左右反転
防水性能 IP66(防雨型)
動作温度 -10~40℃
電源 DC12V / 最大600mA
外形寸法(mm) W84×H70(175)×D142(180)
重量 約690g
同梱内容 MTW-3584AHDカメラ本体
六角レンチ
取付ネジ一式
DC12V-ACアダプター
防犯カメラ設置ステッカー
製品保証書(保証期間1年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

130万画素AHD防雨型赤外線搭載防犯カメラ MTW-3584AHD オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

MTW-3584AHDには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
