AHDコンバーター CV-H4SPの製品詳細

AHDコンバーター CV-H4SP

AHDコンバーター
AHD2.0/AHD1.0映像をHDMI・VGA・CVBSに変換!

型番:CV-H4SP

価格:¥29,800(税込)カートに入れる
(購入数はカート内で設定して下さい)

AHDコンバーター CV-H4SP 主な機能と特徴

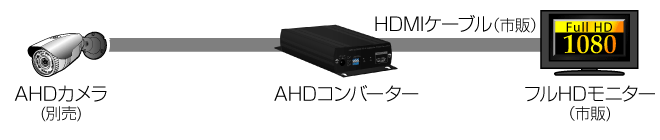

AHDカメラ映像をAHD2.0レコーダーを通さずにモニター表示

CV-H4SPはAHDカメラの映像をAHD2.0レコーダーを通さずにフルハイビジョンでモニターに映すことができます。フルハイビジョンモニター(HDMI)とパソコンモニター(VGA)へ同時出力も可能です。

CV-H4SP HDMI出力

※注 モニターによってはフルハイビジョンで映せない場合があります。

既設のアナログカメラシステムにAHDカメラを接続(CVBS変換出力)

CV-H4SPはAHDカメラを既設のレコーダー(CVBS) やモニター(CVBS) につなげることができます。

CV-H4SP 既設のアナログカメラシステムにAHDカメラを接続(CVBS変換出力)

※注 ハイビジョン画質で、映像の録画と確認はできません。接続には別途接続コネクターなどが必要です。

2台のカメラの映像を切替えて表示(AHD 2入力)

CV-H4SPはAHDカメラの映像は手動で切替えることができます。

CV-H4SP 2台のカメラの映像を切替えて表示(AHD 2入力)

※注 VGA端子・HDMI端子に対応。BNC端子への映像出力はできません。

カメラAの映像画面の中に、カメラBの映像画面を表示(AHD 2入力時PIP)

CV-H4SPはメイン画面とサブ画面のカメラ映像を手動で切替えることができます。

CV-H4SP カメラAの映像画面の中に、カメラBの映像画面を表示(AHD 2入力時PIP)

※注 VGA端子・HDMI端子に対応。AHD 2入力時、BNC端子への映像出力はできません。

接続方法・設定方法

CV-H4SP セッティングスイッチ

CV-H4SPはセッティングスイッチの切替えで動作状態や入出力状態の設定変更ができます。

1台のカメラ+モニター2台の接続イメージ

カメラ1台の映像をフルハイビジョンでモニターに映します。

CV-H4SP 1台のカメラ+モニター2台の接続イメージ

※注 モニターによってはフルハイビジョンで映せない場合があります。

1台のカメラ+モニター3台の接続イメージ

CVBSモニター(BNC端子)、パソコンモニター(VGA端子)、HDMI端子に対応した映像出力端子を備えており、 最大3台のモニターに同時に映像を映すことができます。

CV-H4SP 1台のカメラ+モニター3台の接続イメージ

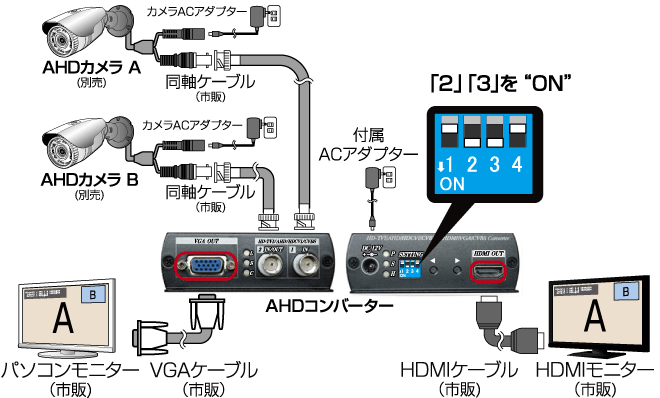

2台のカメラ(PIP)+モニター2台の接続イメージ

カメラ2台の映像をパソコンモニター(VGA端子)、HDMI端子それぞれのモニターに同時に映すことができます。

CV-H4SP 2台のカメラ(PIP)+モニター2台の接続イメージ

※注 モニターによってはフルハイビジョンで映せない場合があります。

PIP(ピクチャーインピクチャー)の設定

■サブ画面の表示位置を変更する場合の設定
サブ画面の表示位置を「左・右 矢印」ボタンで変更できます。上下左右の四隅に変更することができます。

CV-H4SP サブ画面の表示位置を変更する場合の設定

■サブ画面の大きさを変更する場合の設定
サブ画面の大きさを「左・右 矢印」ボタンで変更できます。 サブ画面のメイン画面との割合いは最小時でおよそ25%、最大45%まで10段階で調整可能です。

CV-H4SP サブ画面の大きさを変更する場合の設定

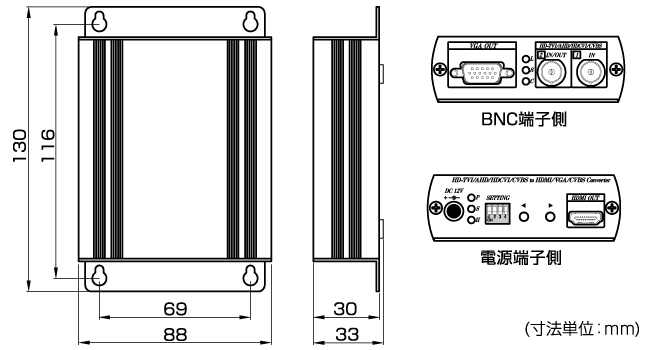

CV-H4SP 外形寸法図

CV-H4SP 外形寸法図

AHDコンバーター CV-H4SP のご紹介

CV-H4SPはコロナ電業株式会社のカメラブランドTelstarのAHDコンバーターです。

AHD2.0、AHD1.0防犯・監視カメラの映像をHDMIやVGAに変換して出力する為、フルハイビジョンモニター(HDMI 端子搭載)やパソコンモニター(VGA 端子搭載)に映す際にご活用いただくことができます。

AHD方式の映像は一般的なモニターでは入力、表示することが出来ない為、AHD入力を備えた監視用デジタルレコーダーに入力させる必要があります。録画を必要とせず、一般的なモニターに映像表示だけを行いたい場合に、CV-H4SPを使用することでHDMI、VGA、CVBS入力端子のあるモニターにAHD映像を表示することができます。

また、CV-H4SPはただ単に映像のコンバートを行うだけでなく、AHD2入力に対応し、入力切替やPIP機能による2つの映像の同時表示にも対応します。

録画不要でAHD映像による監視だけを行いたい場合にAHDカメラと組み合わせてご使用下さい。

AHDコンバーター CV-H4SP 製品仕様

型式 CV-H4SP
ビデオ入力 AHD 1.0 720p@25/30Hz
AHD 2.0 720p@50/60Hz、1080p@25/30Hz
NTSC、PAL
ビデオ出力 HDMI&VGA (480p、576p、720p/50/60Hz、1080i/50/60Hz、1080p/50/60Hz)
CVBS (NTSC、PAL)
入力形式 BNC (75Ω 1Vpp)x 2(①入力端子+②入力端子 兼 出力端子)
出力形式 HDMI Type-A、D-Sub 15 ピン、BNC (75Ω 1Vpp)
スイッチ セッティングスイッチ×1、タクトスイッチ×2
動作温度・湿度 0 ~ 40℃・80% 以下(結露なきこと)
電源・消費電流 DC12V・最大5W( 330mA)
外観寸法 88(W)×130(L)×33(H)mm
質量 275g
同梱内容 CV-H4SP本体
ACアダプター
取付ネジ・コンクリートアンカー×4
取扱説明書(保証書付き)

AHDコンバーター CV-H4SP オプション品のご案内

ケーブル ケーブル

カメラ本体と電源重畳ユニットは同軸ケーブル1本で接続できます。
5C-2Vケーブルをご使用下さい。
