AHDコンバーター CV-H2213Pの製品詳細

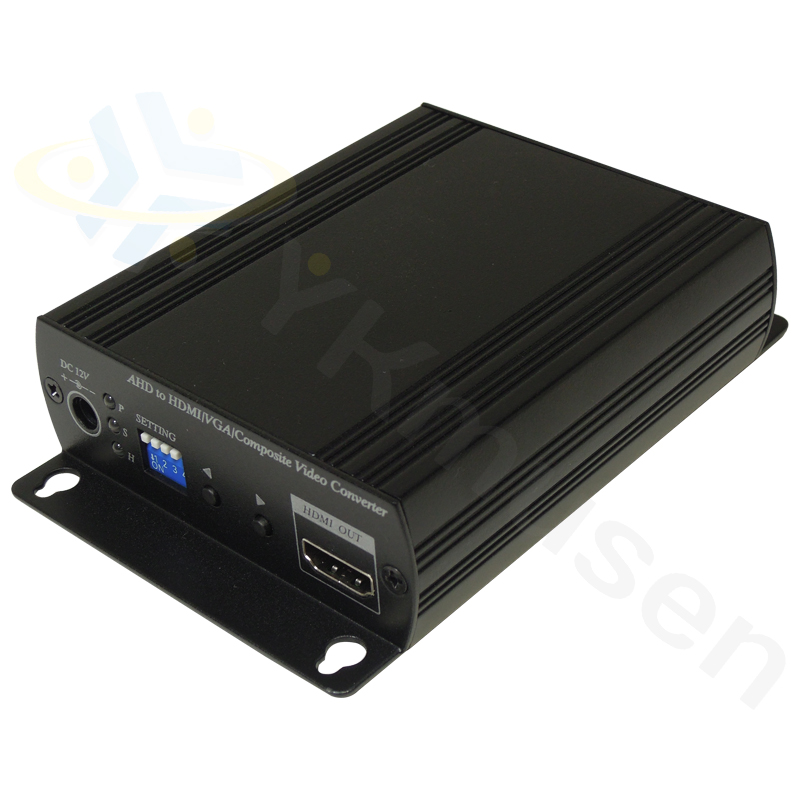

AHDコンバーター CV-H2213P

AHDコンバーター
AHD2.0/AHD1.0映像をHDMI・VGA・CVBSに変換!

型番:CV-H2213P

価格:¥29,800(税込)カートに入れる
(購入数はカート内で設定して下さい)

AHDコンバーター CV-H2213P 主な機能と特徴

AHD2.0/AHD1.0映像をHDMI・VGA・CVBSに変換して出力できるコンバーター

CV-H2213PはAHD2.0/AHD1.0方式の防犯カメラ・監視カメラの映像をHDMI端子を備えたモニターやVGA端子を備えたモニターに映すためのコンバーターです。AHD方式のカメラ映像を録画機器を通さずに映像表示を行いたい場合にご活用いただくことができます。

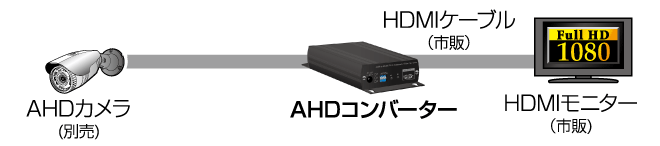

CV-H2213P HDMI出力
▲HDMI出力時の接続イメージ。HDMI、VGAの同時出力も可能です。

セッティングスイッチ切替でAHD2入力、AHDスルー出力、CVBS出力に切り替えが可能

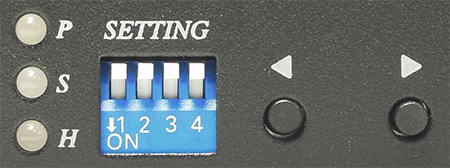

CV-H2213P セッティングスイッチ

CV-H2213Pはセッティングスイッチを切り替えることで動作状態(入出力状態)を切り替えることができます。切り替えにより、AHD2入力、AHD2入力時にPIP表示、AHDスルー出力、AHD映像をCVBS変換出力することができます。

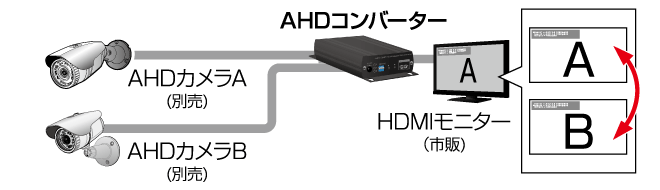

CV-H2213P AHD2入力モード
▲2入力
AHDカメラを2台接続することができます。

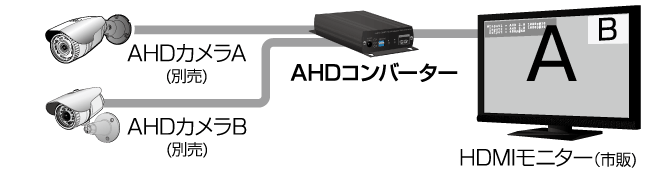

CV-H2213P AHD2入力時、PIP機能
▲PIP機能
AHDカメラを2台接続時、カメラの映像画面の中に別のカメラの映像を小さな画面で表示できるPIP(ピクチャーインピクチャー)機能を搭載しています。

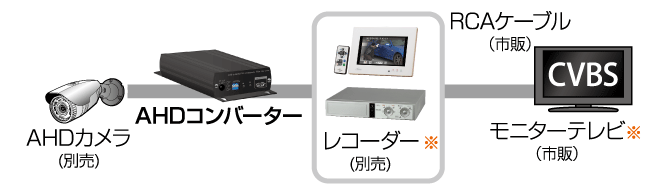

CV-H2213P CVBS出力
▲CVBS出力
AHDカメラの映像をCVBS(アナログ)出力に変換します。これによりアナログ映像入力を搭載した機器に入力させることができます。

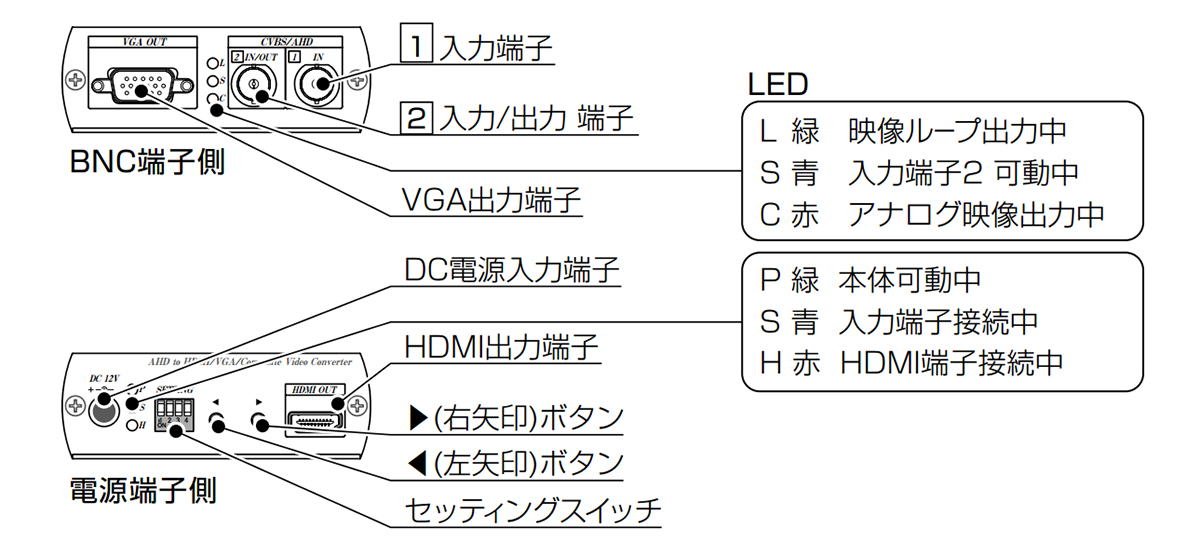

CV-H2213P 各部名称

CV-H2213P 各部名称

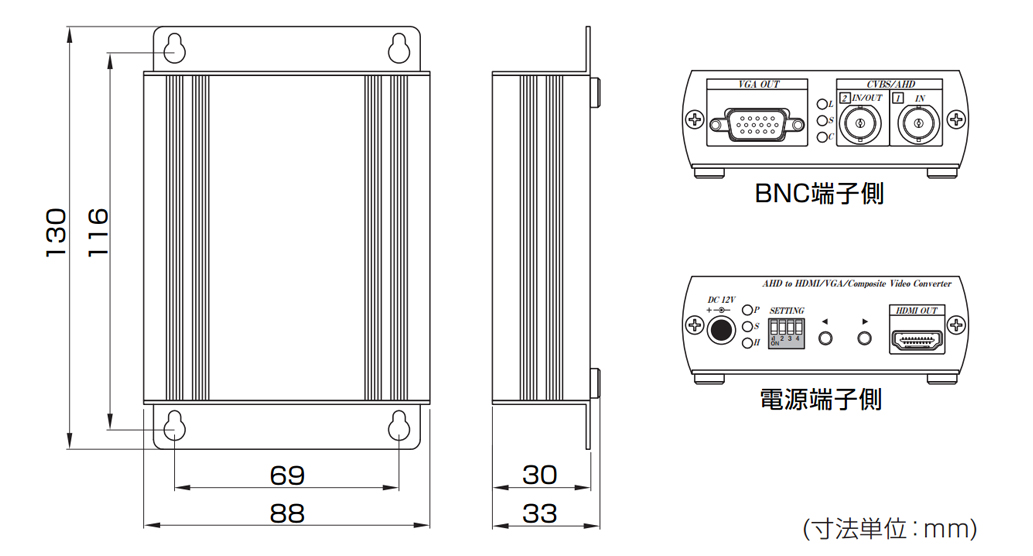

CV-H2213P 外形寸法図

CV-H2213P 外形寸法図

AHDコンバーター CV-H2213P のご紹介

CV-H2213Pはコロナ電業株式会社のカメラブランドTelstarのAHDコンバーターです。

AHD2.0、AHD1.0防犯・監視カメラの映像をHDMIやVGAに変換して出力する為、フルハイビジョンモニター(HDMI 端子搭載)やパソコンモニター(VGA 端子搭載)に映す際にご活用いただくことができます。

AHD方式の映像は一般的なモニターでは入力、表示することが出来ない為、AHD入力を備えた監視用デジタルレコーダーに入力させる必要があります。録画を必要とせず、一般的なモニターに映像表示だけを行いたい場合に、CV-H2213Pを使用することでHDMI、VGA、CVBS入力端子のあるモニターにAHD映像を表示することができます。

また、CV-H2213Pはただ単に映像のコンバートを行うだけでなく、AHD2入力に対応し、入力切替やPIP機能による2つの映像の同時表示にも対応します。

録画不要でAHD映像による監視だけを行いたい場合にAHDカメラと組み合わせてご使用下さい。

AHDコンバーター CV-H2213P 製品仕様

型式 CV-H2213P
ビデオ入力 AHD 1.0 720p@25/30Hz
AHD 2.0 720p@50/60Hz、1080p@25/30Hz
NTSC、PAL
ビデオ出力 HDMI&VGA (480p、576p、720p/50/60Hz、1080i/50/60Hz、1080p/50/60Hz)、
CVBS (NTSC、PAL)
入力形式 BNC (75Ω 1Vpp)
出力形式 HDMI Type-A、D-Sub 15 ピン、BNC (75Ω 1Vpp)
スイッチ セッティングスイッチx 1、タクトスイッチx 2
動作温度・湿度 0 ~ 40℃・80% 以下(結露なきこと)
電源・消費電流 DC12V・最大5W( 330mA)
外観寸法 88(W)×130(L)×33(H)mm
質量 275g
同梱内容 CV-H2213P本体
ACアダプター
取付ネジ・コンクリートアンカー×4
取扱説明書(保証書付き)

AHDコンバーター CV-H2213P オプション品のご案内

ケーブル ケーブル

カメラ本体と電源重畳ユニットは同軸ケーブル1本で接続できます。
5C-2Vケーブルをご使用下さい。
